SMD PCB pagrindinės plokštės remonto įranga

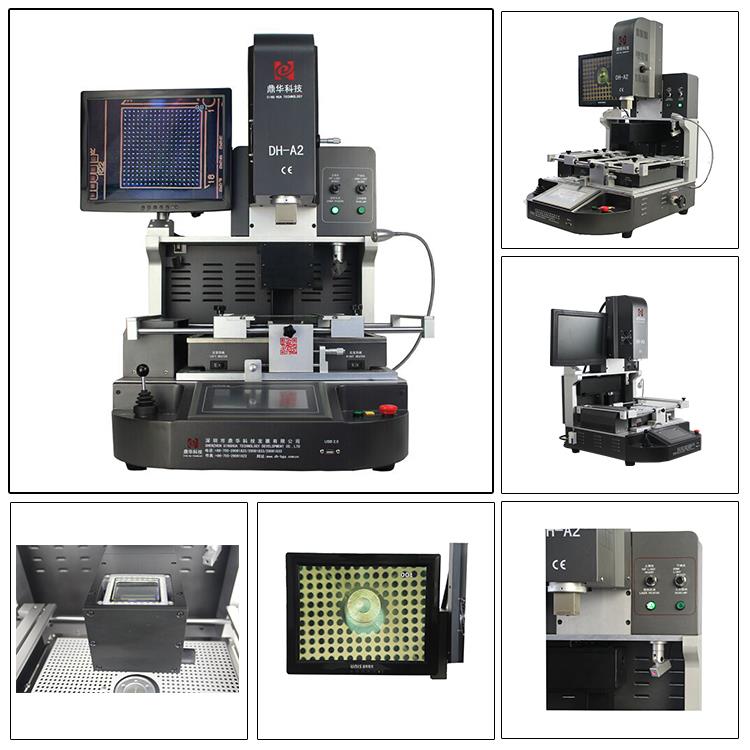

Automatinė SMD PCB pagrindinės plokštės remonto įranga

1. Automatinės SMD PCB pagrindinės plokštės remonto įrangos taikymas

Litavimas, perpylimas, įvairių rūšių lustų išlitavimas: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED lustas.

	5300W
Viršutinis šildytuvas	Karštas oras 1200W
Apatinis šildytuvas	Karštas oras 1200W.Infraraudonieji 2700W
Maitinimas	AC220V±10% 50/60Hz
Matmenys	L530*P670*A790 mm
Padėties nustatymas	V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu
Temperatūros valdymas	K tipo termopora, uždaro kontūro valdymas, nepriklausomas šildymas
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Maks. 450*490 mm, Min. 22*22 mm
Tikslus darbo stalo derinimas	±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn
BGAchip	80*80-1*1 mm
Minimalus atstumas tarp drožlių	0.15 mm
Temperatūros jutiklis	1 (neprivaloma)
Grynasis svoris	70 kg

4. Infraraudonųjų spindulių CCD kameros automatinės SMD PCB pagrindinės plokštės struktūros

Remonto įranga

2. Kodėl karšto oro srauto automatinė SMD PCB pagrindinės plokštės remonto įranga yra geriausias jūsų pasirinkimas?

3. Optinio išlygiavimo automatinės SMD PCB pagrindinės plokštės remonto įrangos sertifikatas

UL, E-MARK, CCC, FCC, CE ROHS sertifikatai. Tuo tarpu siekiant pagerinti ir tobulinti kokybės sistemą,

Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

4. Pakavimas ir siuntėjai



5.Siuntimas užSplit Vision automatinės SMD PCB pagrindinės plokštės remonto įranga

DHL/TNT/FEDEX. Jei norite kitų pristatymo sąlygų, pasakykite mums. Mes jus palaikysime.

6. Susisiekite su mumis dėl automatinės SMD PCB pagrindinės plokštės remonto įrangos

Email: john@dh-kc.com

MOB/WhatsApp/Wechat: +8615768114827

Spustelėkite nuorodą, kad pridėtumėte mano „WhatsApp“:

https://api.whatsapp.com/send?phone=8615768114827

7. Susijusios žinios apie Automatinės SMD PCB pagrindinės plokštės remonto įrangą

Pagrindiniai telefono gedimai ir sprendimai:

1 skyrius: Įkrovos gedimo analizė

1, Maža įkrovos srovė (apie 5-15 mA)– Pagrindinė priežastis yra ta, kad CPU neveikia.

• Laikrodžio grandinė veikia netinkamai (13M ir 32,768K) ​​– Patikrinkite įtampą, AFC ir dažnį.
• Laikrodžio kristalas pažeistas – Pakeiskite kristalą.
• Laikrodžio kristalas generuoja signalą, bet nepasiekia procesoriaus – Patikrinkite ryšį tarp kristalo išvesties ir procesoriaus.
• Laikrodžio kristalo maitinimo šaltinis yra nenormalus – Patikrinkite maitinimo šaltinį arba kristalo maitinimo grandinę.
• Atstatymo įtampa yra nenormali – Atstatymo grandinė gali neveikti tinkamai (patikrinkite maitinimo grandinę arba atskirą atstatymo vamzdelį).
• Sugedęs procesoriaus maitinimo šaltinis – dažniausiai dėl to, kad maitinimo IC neišveda VCC įtampos arba neveikia maitinimo grandinė.
• Pats centrinis procesorius yra pažeistas – pakeiskite procesorių.

2,Paleidimo srovė yra maždaug 30-60mA– Blogai veikia loginė grandinė.

• Šrifto grandinė neveikia.
• Maitinimo problemos.
• Atkūrimo problemos (įjungimo atstatymas arba atstatymo grandinės gedimas).
• Lustų pasirinkimo problemos.
• Duomenų linijos arba adresų linijos veikia netinkamai.
• Šrifto pažeidimas (vidinės atminties arba šriftų bibliotekos pažeidimas).
• CPU pažeidimas (vidinis procesoriaus gedimas arba valdiklio gedimas, dėl kurio MOBLINK serijos procesoriuose nutrūksta 80-150mA srovė).
• Šrifto programa sugadinta.

3, didelė įkrovos srovė (200-600 mA)– Atsiranda dėl maitinimo šaltinio apkrovos nuotėkio, dėl kurio susidaro per didelė paleidimo srovė.

• Norint pašalinti tokius gedimus, būtina suprasti grandinę ir pagrindinės plokštės komponentus bei maitinimo režimą. Dideli kondensatoriai paprastai yra šalia šių komponentų, o teigiami šių kondensatorių gnybtai yra prijungti prie maitinimo šaltinio. Patikrinkite atvirkštinę grandinės varžą, kad nustatytumėte, ar nėra maitinimo šaltinio nuotėkio.

4, didelė srovė įjungus– Tai reiškia maitinimo šaltinio trumpąjį jungimą tarp teigiamų ir neigiamų pagrindinės plokštės gnybtų, paprastai atsirandantį dėl baterijomis maitinamų komponentų, tokių kaip galios stiprintuvo grandinė, maitinimo grandinė, maitinimo vamzdis, įkrovimo grandinė arba maži komponentai, prijungti prie elektros linijos žemė.

2 skyrius: Neįmanoma išjungti

Jei telefonas gali įsijungti ir veikti normaliai, bet negali būti išjungtas, problema dažniausiai kyla išjungimo grandinėje:

• Komponento pažeidimas išjungimo grandinėje.
• CPU pažeidimas.
• Pagrindinės plokštės išjungimo grandinė yra atjungta (sutrinka procesoriaus maitinimas arba išjungimo grandinė).
• Maitinimo IC pažeidimas.

3 skyrius: Automatinis paleidimas

Automatinis paleidimas gali vykti dviem būdais: aukšto lygio įkrova ir žemo lygio įkrova.

• Aukšto lygio bagažinė: vienas aukšto lygio įkrovos linijos galas įjungiamas į aukštą būseną. Gedimą dažniausiai sukelia maitinimo IC, įkrovos grandinė arba galinio kištuko grandinė.
• Žemo lygio įkrova: įkrovos linija ištraukiama į žemą būseną, dažnai dėl įkrovos grandinės, maitinimo grandinės arba galinio kištuko grandinės gedimų (nes kai kuriuose telefonuose yra galinio kištuko įkrovos grandinė). Atkreipkite dėmesį į varistorių įkrovos grandinėje.

„Agere“ mikroschemų rinkinio automatinio įjungimo gedimas: „Agere“ mikroschemų rinkinio telefonuose gali būti laiko signalo gedimas. RTC{0}}ALARM signalas yra prijungtas prie VRTC įtampos per varžą, viršijančią 300 K. Jei įtampa yra nenormali, RTC_ALARM signalas nutrūksta, o 32,768 KHz laikrodžio grandinė nustoja veikti. Dėl to mygtukas sugenda, nes klaviatūros nuskaitymo grandinė naudoja 32,768 KHz miego laikrodį. Pakeitus atsarginę bateriją problema išspręsta.

4 skyrius: Automatinis išjungimas

Jei telefonas įsijungia įprastai, bet išsijungia automatiškai:

• Telefonas nepalaiko signalo, todėl gali sutrikti maitinimas ir išsijungti dėl nesugebėjimo išlaikyti stabilios išėjimo įtampos.
