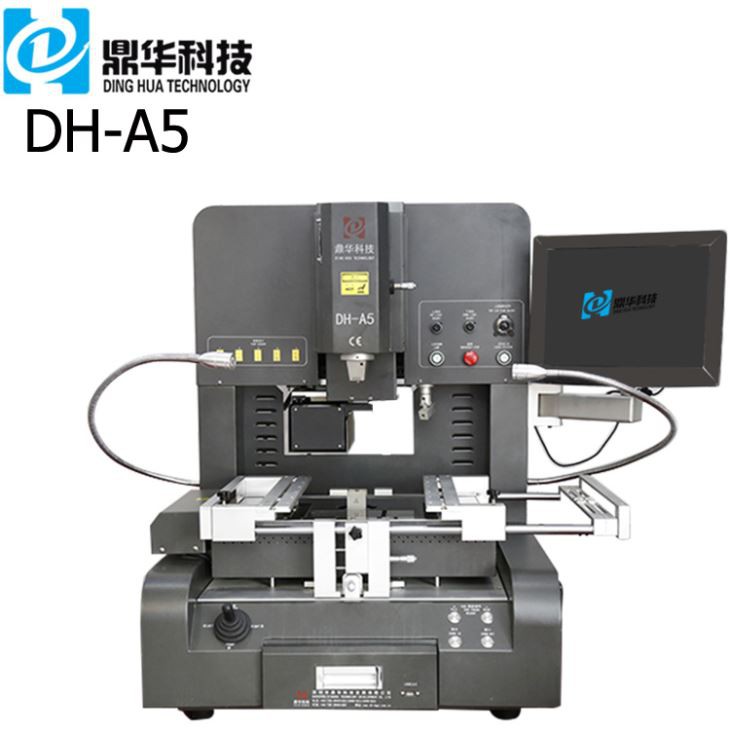

Visiškai automatinė optinė BGA perkrovimo stotis

Visiškai automatinė BGA perdirbimo stotis HD-A5 yra aukščiausios klasės remonto / surinkimo mašina su importuota optine įranga

CCD kamera, automatinis lustų tiektuvas, galintis įkelti iki 80 * 80 mm lustą ir sveria mažiau nei 5 kg,

ypač jo pilnų temperatūros profilių įrašymas yra labai naudingas tarptautinei kompanijai, nes joms to reikia

analizuoti litavimo ir išlitavimo rezultatus esant skirtingoms temperatūroms ir laikui ir pan.

Visiškai automatinės optinės bga perpylimo stoties gamybos parametrai

Išsami informacija apie visiškai automatinio optinio bga perdavimo stoties gamybą

Optinė CCD kamera ir lustų tiektuvas

Importuota optinė CCD kamera su dviejų spalvų padalijimo funkcija, viena spalva yra lustų taškai, kita - PCB taškai,

abu rodomi ekrane.

Skiedrų tiektuvas, jis gali automatiškai nešti lustą, kad būtų galima pasiimti ar pakeisti, drožlių dydis gali būti iki 80 * 80 mm ir

pakrauti mažiau nei 5 kg.

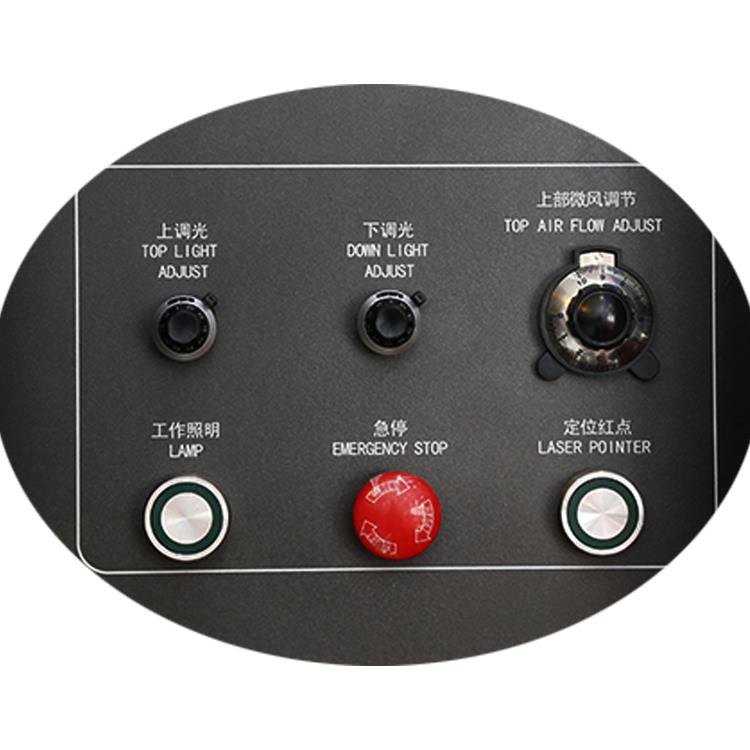

Viršutinis oro srauto reguliavimas, jis gali būti rankinis arba automatinis, ypač mikroschemų taisymui labai naudinga.

Viršutinės / apatinės šviesos reguliavimas, naudojamas optinėms CCD lemputėms, rodomoms monitoriaus ekrane.

Avarinis mygtukas, prireikus jį galima bet kada paspausti, tada mašina iškart sustos.

Lazerinis padėties nustatymas, kuris gali padėti PCB arba lustui rasti tinkamą padėtį ant darbastalio.

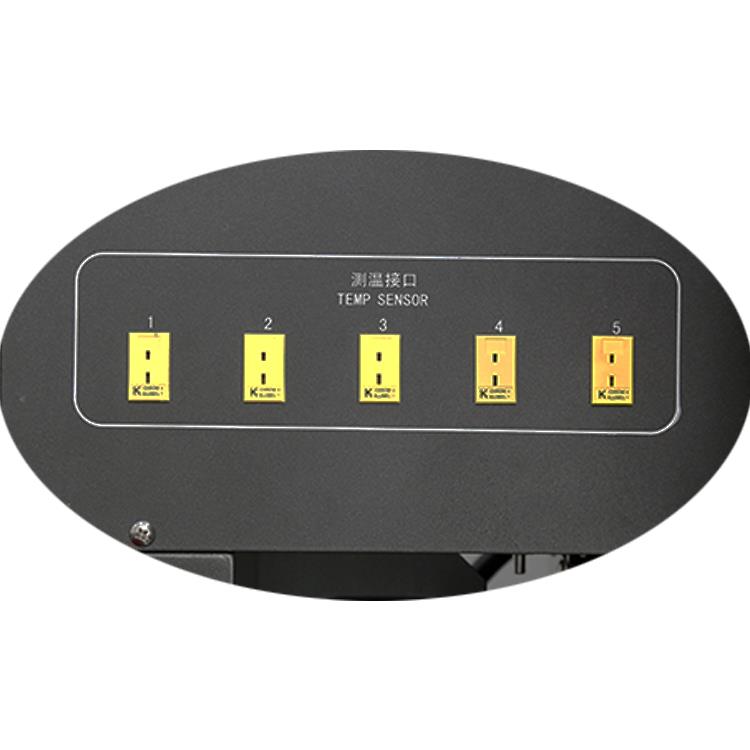

Keli termopora gali geriau išbandyti ir patikrinti skirtingą šildymo sritį, kad būtų galima geriau kalibruoti temperatūrą

esant žemesnei ar aukštesnei temperatūrai.

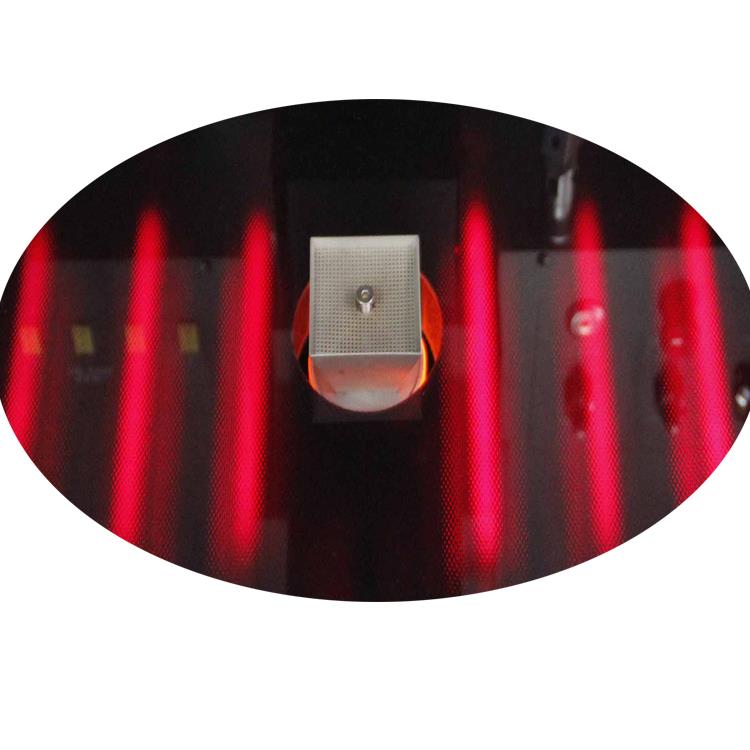

Infraraudonųjų spindulių išankstinio pašildymo zona, susidedanti iš 6 pluoštinių šildymo vamzdelių dalių ir padengta stiklo skydu, kuris gali užkirsti kelią

bet kokie smulkūs komponentai, net jei į juos patenka dulkių, ir šią ryškią šviesą lengva sugerti šviesa

PCB, remontuojant mažas PCB, 4 iš jų galima išjungti.

Kaip veikia automatinė BGA perdirbimo stotis:

Pilnai automatinės optinės bga perpylimo stoties gaminio kvalifikacija

Iki šiol mūsų klientai turi „Foxconn“, „Lenovo“, „Huawei“ ir kt., Kai kurie iš jų naudojo „bga“ pertvarkymą

stotis daugiau nei 7 metus ir labai gerai atspindi .

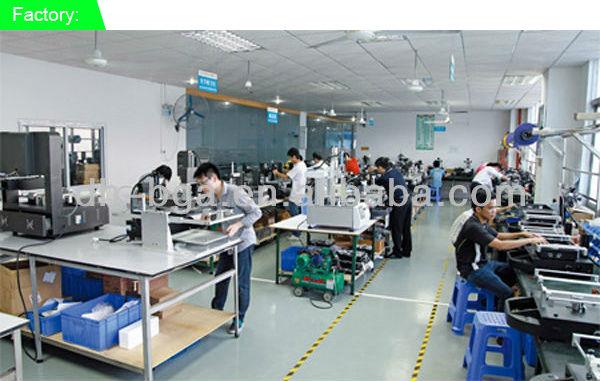

Tai yra vienas iš dirbtuvių ledkalnio viršūnių, o BGA perdirbimo stotis DH-A5 montuojama.

reguliavimas, švarios grindys ir tvarkingas krūvas yra viena iš būtinų sąlygų.

Suteiktas CE sertifikatas, patentai ir gaminių kokybės sertifikavimo sistema ir tt Kuris yra puikus gaminių ženklas.

DUK :

Kai kurie patarimai apie taisymą

Kokio dydžio grandinės plokštę dažnai taisote?

Nustatykite įsigyto BGA perdirbimo stalo darbinio paviršiaus dydį. Paprastai įprastų nešiojamųjų kompiuterių ir kompiuterių pagrindinių plokščių dydis yra mažesnis nei 420x400 mm. Tai yra pagrindinė rekomendacija renkantis modelį.

Mikroschemos dydis, kuris dažnai yra lituojamas

Svarbu žinoti ir didžiausią, ir mažiausią lustų dydžius. Paprastai tiekėjas pateikia keturis purkštukus. Didžiausio ir mažiausio drožlių dydis lems purkštuko, kurį reikia pasirinkti, dydį.

Maitinimo šaltinio dydis

Paprastai atskirose remonto dirbtuvėse pagrindiniai maitinimo kabeliai yra 2,5 mm². Renkantis BGA perdirbimo stotį, galia neturėtų viršyti 4500 W. Jei taip, gali kilti sunkumų įvedant maitinimo kabelį.

Su Funkcija

Ar jame yra 3 temperatūros zonos?

Trys temperatūros zonos turėtų apimti viršutinę šildymo galvutę, apatinę šildymo galvutę ir infraraudonųjų spindulių išankstinio pašildymo zoną. Šios trys zonos yra standartinės konfigūracijos. Šiuo metu kai kurie rinkoje esantys gaminiai turi tik dvi temperatūros zonas, susidedančias iš viršutinės šildymo galvutės ir infraraudonųjų spindulių pakaitinimo zonos. Šių modelių suvirinimo sėkmės rodiklis yra labai mažas, todėl pirkdami būtinai tai patikrinkite.

Ar apatinė šildymo galvutė gali judėti aukštyn ir žemyn?

Apatinė šildymo galvutė turi turėti galimybę judėti aukštyn ir žemyn. Tai viena iš esminių BGA perdirbimo stoties savybių. Dirbant su santykinai didelėmis plokštėmis, apatinės kaitinimo galvutės antgalis yra skirtas suteikti pagalbinę atramą per konstrukciją. Jei jis negali judėti aukštyn ir žemyn, jis neatliks šio vaidmens, o suvirinimo sėkmės rodiklis bus labai sumažintas.

Ar jame yra intelektualaus kreivės nustatymo funkcija?

Temperatūros profilio nustatymas yra vienas iš svarbiausių aspektų naudojant BGA perdirbimo stotį. Jei temperatūros kreivė nustatyta neteisingai, suvirinimo sėkmės rodiklis bus labai mažas, o suvirinimas ar išmontavimas gali būti neįmanomas. Dabar rinkoje yra produktų, tokių kaip Goldpac Technology GM5360, kurie siūlo patogius temperatūros kreivės nustatymus.

Ar jis turi litavimo pertvarkymo funkciją?

Jei temperatūros kreivės nustatymas yra netikslus, naudojant šią funkciją galima žymiai pagerinti suvirinimo sėkmės rodiklį. Suvirinimo temperatūrą galima reguliuoti šildymo proceso metu.

Ar jis turi aušinimo funkciją?

Paprastai aušinimui naudojami kryžminio srauto ventiliatoriai.

Ar yra įmontuotas vakuuminis siurblys?

Įmontuotas vakuuminis siurblys patogus sugerti BGA lustą jį išardant.
