Jutiklinis ekranas North Bridge BGA Rework Machine

Jutiklinio ekrano šiaurinio tilto bga perdirbimo mašina

Greita peržiūra:

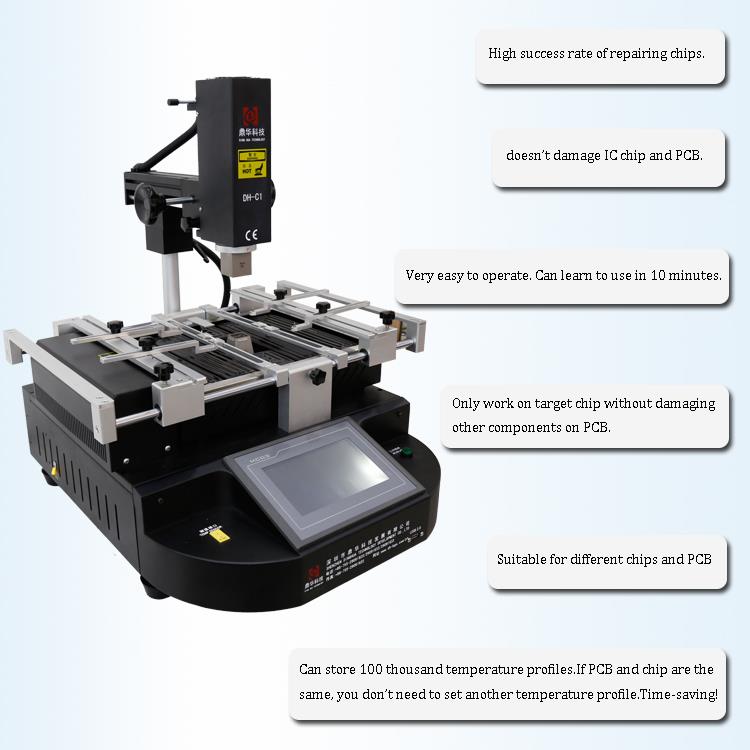

Siūlome patobulintą DH-C1. Dėl savo daugiafunkcinių savybių ir naujoviško dizaino DH-C1 galima vienu metu išimti, sumontuoti ir lituoti. Jei ieškote BGA perdirbimo stoties mobiliųjų telefonų remontui, sveikiname! Radote originalų gamintoją „Dinghua“, vieną geriausių BGA perdirbimo stoties prekių ženklų pasaulyje.

1. Specifikacija

1	Bendra galia	4800W
2	Viršutinis šildytuvas	800W
3	Apatinis šildytuvas	Apatinis šildytuvas: 1200W, apatinis IR: 2700W
4	Galia	AC220V±10％ 50/60Hz
5	Viršutinio šildytuvo judėjimas	Į dešinę / į kairę, į priekį / atgal, sukite laisvai.
6	Apšvietimas	Taivano LED darbinis žibintas, reguliuojamas bet koks kampas.
7	Sandėliavimas	50000 temperatūros profilių grupių
8	Veikimo režimas	HD jutiklinis ekranas, išmani pokalbio sąsaja, skaitmeninės sistemos nustatymas
9	Padėties nustatymas	Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimis su "5 taškų atrama" + V formos griovelio PCB laikiklis + universalūs tvirtinimo elementai.
10	Temperatūros valdymas	K jutiklis, uždara kilpa
11	Temperatūros tikslumas	±2 laipsniai
12	PCB dydis	Max 400mmⅹ400mm Min20mmⅹ20mm
13	BGA lustas	2 * 2 ~ 80 * 80 mm
14	Minimalus atstumas tarp drožlių	0.15 mm
15	Temperatūros jutiklis	1 vnt
16	Matmenys	L560×P590×A690 mm
17	Grynasis svoris	Maždaug 32 kg

2. Produkto aprašymas ir DH-C1 BGA perdirbimo stoties taikymas

Savybės:

1. Didelio galingumo kryžminio srauto ventiliatorius:Stotis naudoja didelio galingumo kryžminio srauto ventiliatorių, kad būtų galima greitai aušinti PCB ir išvengti deformacijos. Jame taip pat yra vidinis vakuuminis siurblys ir išorinis vakuuminis griebtuvas, padedantis pašalinti BGA lustą.
2. Nepriklausomos šildymo zonos:Stotis turi tris nepriklausomai valdomas šildymo zonas, kurių kiekviena turi kelis temperatūros valdiklius. Jas galima reguliuoti, kad būtų užtikrintas optimalus skirtingų temperatūros zonų integravimas. Šildymo temperatūros, laiko, nuolydžio, vėsinimo ir vakuumo nustatymus galima konfigūruoti naudojant vartotojo sąsają.
3. Nuimamas tvirtinimas:Lankstus ir patogus nuimamas laikiklis apsaugo PCB periferinius įrenginius nuo pažeidimų ir užteršimo. Jis pritaikomas įvairioms BGA perdirbimo programoms.
4. Tikslus temperatūros valdymas:Sistemoje naudojama didelio tikslumo K tipo termopora su uždaro ciklo valdymu ir automatiniu temperatūros kompensavimu. Jame yra PLC ir temperatūros modulis, užtikrinantis tikslų ±2 laipsnių temperatūros nuokrypį. Išorinės temperatūros matavimo jungtis leidžia tiksliai stebėti ir analizuoti realiojo laiko temperatūros kreivę.
5. Saugos savybės:DH-C1 BGA perdirbimo stotis turi CE sertifikatą ir turi avarinio stabdymo jungiklį bei automatinio maitinimo išjungimo apsaugos įtaisą, užtikrinantį saugumą avarijos atveju.

Taikymas:

1. Produkto taikymas:

DH-C1 BGA perdirbimo stotis tinka įvairių elektroninių įrenginių, įskaitant kompiuterius, išmaniuosius telefonus, nešiojamuosius kompiuterius, skaitmeninius fotoaparatus, oro kondicionierius ir televizorius, pagrindines plokštes, taip pat įrenginius tokiose pramonės šakose kaip medicina, ryšiai ir automobilių pramonė.

2. Platus pritaikymo spektras:

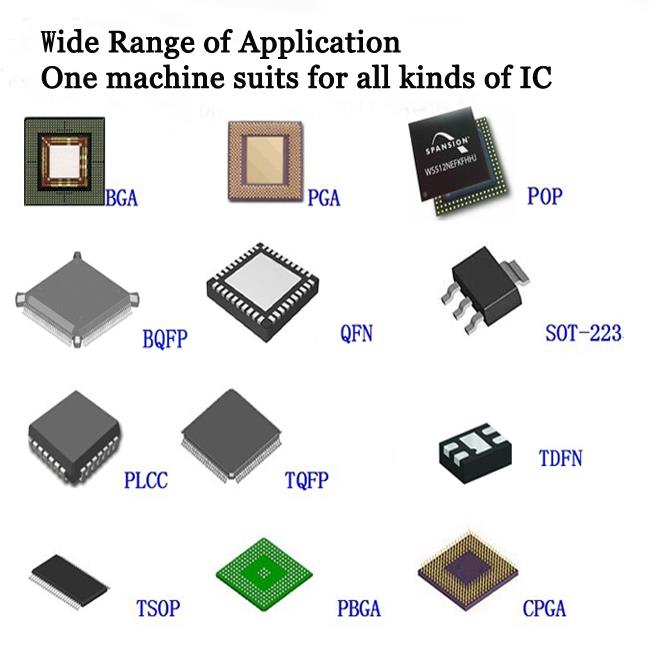

Jis palaiko įvairių komponentų, įskaitant BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA ir LED lustus, perdirbimą.

Naudojimas: viena BGA perdirbimo stotis, naudojama BGA, PGA, POP, BQFP ir QFN.

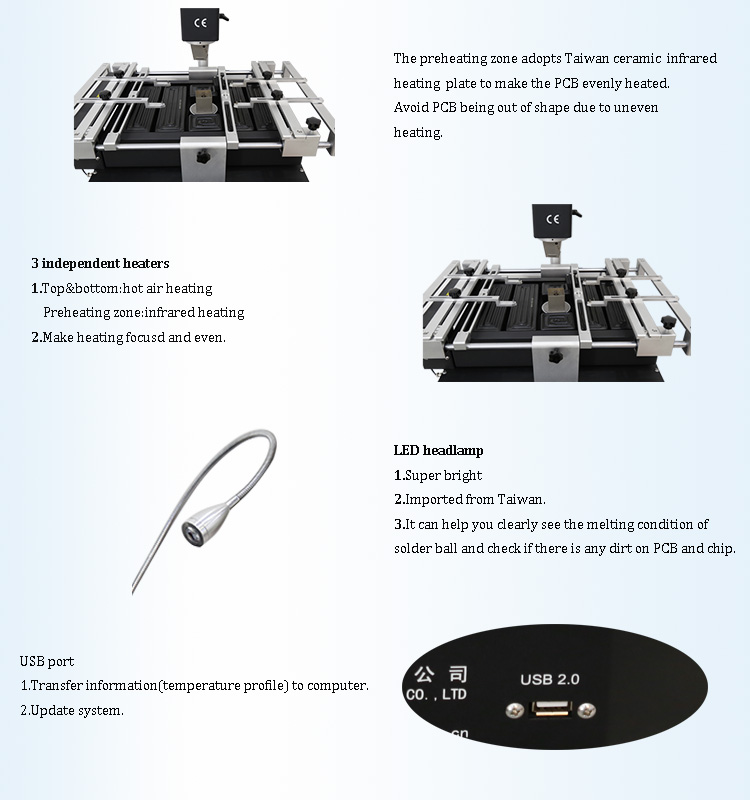

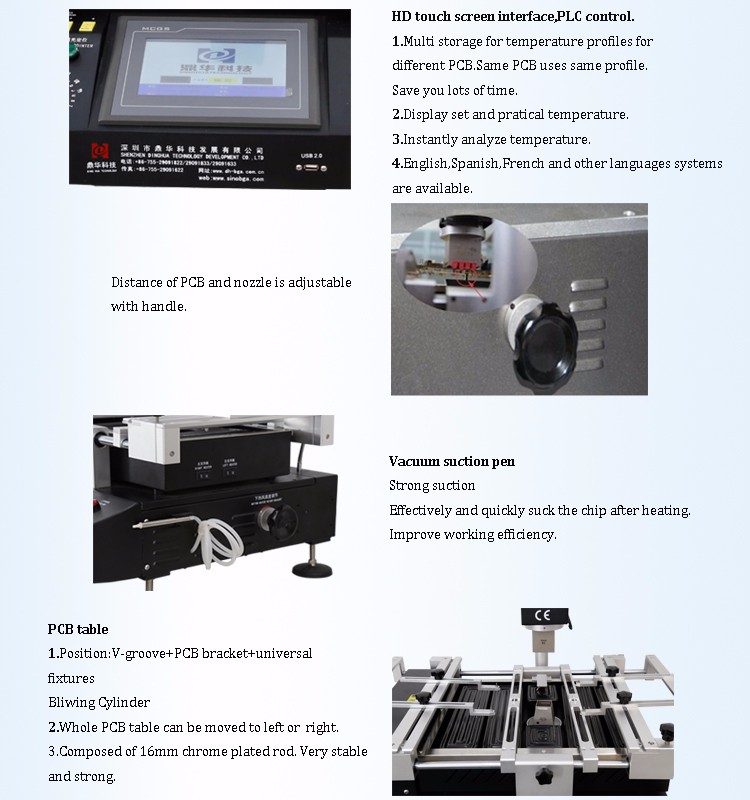

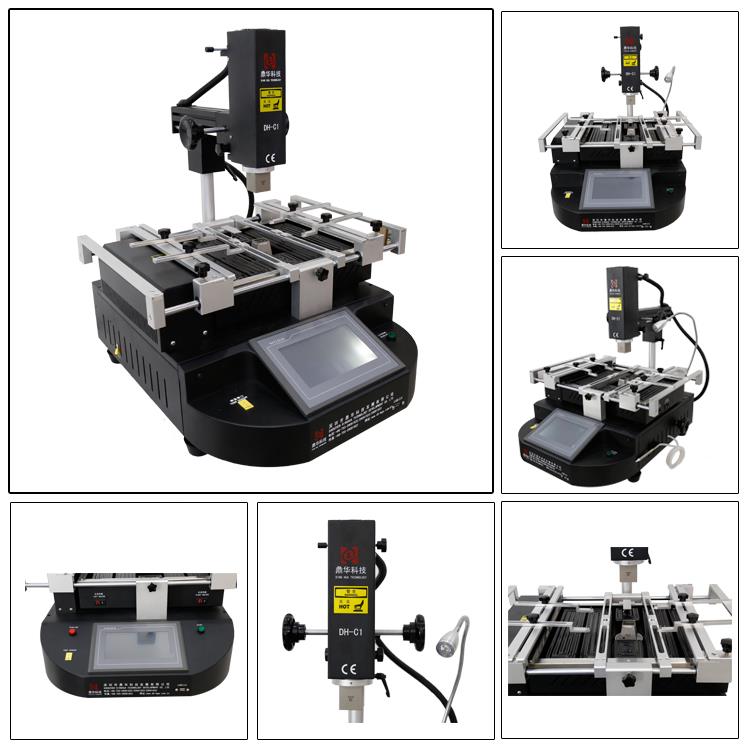

3. DH-C1 BGA perdirbimo stoties detalės

4. Kodėl verta rinktis mus

„Dinghua“ yra pirmaujanti SMT gamyklų sprendimų tiekėja Kinijoje, siūlanti profesionalius patarimus ir paslaugas statant SMT gamyklas, turinti daugiau nei 13 metų patirtį.

1. Mes padėjome klientams pastatyti daugybę naujų gamyklų visame pasaulyje.
2. Savo klientams apmokėme daugiau nei 500 ekspertų ir technikų.
3. Mes tapome jums patikimiausiu Kinijos partneriu.

Pagrindinės eksporto rinkos:

• Rytų Europa
• Artimieji Rytai/Afrika
• Šiaurės Amerika
• Vakarų Europa
• Azija
• Australija
• Centrinė / Pietų Amerika

5. DH-C1 BGA perdirbimo stoties pristatymo informacija

• Lanksčios pristatymo galimybės:
• TNT
• DHL
• FedEx
• UPS
• EMS
• Prie jūros

6. DUK

K: Kaip aš galiu nusipirkti šią mašiną iš jūsų?

A:A. Dėl šio gaminio pasikonsultuokite su mumis internetu arba el. paštu.
B. Derėtis ir patvirtinti galutinę kainą, pristatymą, mokėjimo būdus ir kitas sąlygas.
C. Atsiųsime išankstinę sąskaitą faktūrą ir patvirtinsime užsakymą.
D. Atlikite mokėjimą pagal išankstinėje sąskaitoje nurodytą būdą.
E. Mes paruošime jūsų užsakymą pagal išankstinę sąskaitą faktūrą, kai patvirtinsime visą jūsų apmokėjimą, ir atliksime 100% kokybės patikrinimą prieš išsiunčiant.
F. Jūsų užsakymas bus išsiųstas oru arba jūra.

Kl.: pirmą kartą naudoju tokią mašiną. Ar lengva valdyti?

A:Yra anglų kalbos vadovas arba mokomasis vaizdo įrašas, kuriame parodyta, kaip naudotis mašina.
Jei vis dar turite klausimų, susisiekite su mumis el. paštu, Skype, telefonu arba mūsų internetine TradeManager paslauga.

7. Paslaugos

• Į jūsų užklausas, susijusias su mūsų produktais, bus atsakyta per 24 valandas.
• OEM ir ODM yra laukiami; Galimas OEM prekės ženklas.
• Jūsų pardavimo zonos, dizaino idėjų ir visos jūsų asmeninės informacijos apsauga.
• Galimi apsilankymai gamykloje.
• Mokymai, kaip sumontuoti ir naudoti mašiną.
• Inžinieriai gali aptarnauti mašinas užsienyje.

8. Paviršinio montavimo technologijos privalumai ir trūkumai

„Surface Mount Technology“ (SMT) egzistuoja jau kurį laiką ir įrodė, kad laukiama nauda iš tikrųjų yra reali. Sumažėjusios erdvės, mažesnių sąnaudų ir geresnio našumo (kokybės, patikimumo ir elektrinio veikimo) pranašumai buvo įrodyta ir toliau skatina SMT diegimą.

Vienas SMT aspektų, kurį buvo sunku valdyti, yra taisymas, taisymas ir pakeitimas. Tai sudėtinga sritis, kai atsižvelgiama į visus dalių tipus. Daugelis šiame biuletenyje aptartų remonto ir pataisymo aspektų bus taikomi visų tipų dalims. Tačiau kai kurias sudėtingesnes remonto problemas gali reikėti toliau įvertinti. Naudokite šią informaciją kaip atskaitos tašką ir pasiimkite ją iš ten.

Kodėl ir kada?

Daugelis SMT pranašumų atsiranda dėl automatizavimo ir procesų valdymo, pasiekiamo naudojant šią technologiją. Maži atstumai tarp dalių ir skirtingų litavimo jungčių privertė mus iš naujo apsvarstyti, kas yra priimtina, o ką reikia taisyti. Įrodyta, kad nepataisytų spausdintinių grandinių mazgų (PCA) galutinio bandymo ir naudojimo sėkmės rodiklis bus daug didesnis, palyginti su taisytų PCA. Dažni taisytų dalių ir litavimo jungčių gedimai, taip pat dalių ir litavimo jungčių gedimai šalia remonto zonų.

Tai pabrėžia, kad SMT nebuvo sugalvotas palengvinti remontą. Didelis SMT automatizavimo lygis sumažina remonto poreikį, o tinkamai atkreipiant dėmesį į detales, galima išvengti daugumos perdarymo ir remonto darbų. Pramonė priėmė perdarymą ir taisymą kaip įprastų per skylutes spausdintinių grandynų gamybos dalį. Tačiau naujos SMT technologijos atveju su tuo sutikti nebūtina. Yra būdų, kaip jį sumažinti.

Atsižvelgdami į tai, kviečiame pagalvoti apie remontą, pataisymą ir pakeitimą tokiu būdu.
