BGA litavimas

Substratas arba tarpinis sluoksnis yra labai svarbi BGA paketo dalis. Be to, kad jis naudojamas sujungimo laidams, jis taip pat gali būti naudojamas varžos valdymui ir induktorių / rezistorių / kondensatorių integravimui. Todėl pagrindo medžiaga turi turėti aukštą stiklėjimo temperatūrą rS (apie 175–230 laipsnių), aukštą matmenų stabilumą ir mažą drėgmės sugėrimą, taip pat geras elektrines charakteristikas ir didelį patikimumą. Taip pat reikalingas didelis sukibimas tarp metalinės plėvelės, izoliacinio sluoksnio ir pagrindo terpės.

FC-CBGA pakavimo proceso eiga

① Keraminis pagrindas

FC-CBGA substratas yra daugiasluoksnis keraminis substratas, o jo gamyba yra gana sudėtinga. Kadangi pagrindo laidų tankis yra didelis, tarpai siauri, yra daug kiaurymių, o pagrindo lygiagretumo reikalavimai yra dideli. Pagrindinis jo procesas yra toks: pirmiausia daugiasluoksnį keraminį lakštą aukštoje temperatūroje sudeginkite į daugiasluoksnį keraminį metalizuotą pagrindą, tada ant pagrindo padarykite daugiasluoksnius metalinius laidus, tada atlikite galvanizavimą ir pan. Surenkant CBGA, CTE neatitikimas tarp substrato, lusto ir PCB plokštės yra pagrindinis veiksnys, sukeliantis CBGA produktų gedimą. Šiai situacijai pagerinti, be CCGA struktūros, galima naudoti ir kitą keraminį pagrindą – HITCE keraminį pagrindą.

② Pakavimo procesas

Wafer bump preparation->wafer cutting->chip flip-chip and reflow soldering->underfill thermal grease, sealing solder distribution->capping->assembly solder balls->reflow soldering->marking->separation -> Final Inspection -> Testing ->Pakuotė

Vielos surištos TBGA pakavimo proceso eiga

① TBGA laikiklio juosta

TBGA laikiklio juosta paprastai yra pagaminta iš poliimido medžiagos.

During production, copper cladding is first carried out on both sides of the carrier tape, then nickel and gold plating, and then through-holes and through-hole metallization and graphics are produced. Because in this wire-bonded TBGA, the package heat sink is the reinforcement of the package and the core cavity base of the package, so the carrier tape must be bonded to the heat sink with a pressure-sensitive adhesive before packaging.

② Pakavimo procesas

Plokščių ploninimas → plokštelių pjaustymas → klijavimas štampais → valymas → vielos sujungimas → plazminis valymas → skysto sandariklio užpilimas → litavimo rutulių surinkimas → litavimas iš naujo → paviršiaus žymėjimas → atskyrimas → galutinė patikra → bandymas → pakavimas

Jei testas netinka, lustą reikia nulituoti, perdaryti, sumontuoti ir lituoti bei profesionaliai perdaryti

stotis yra svarbi tam procesui:

TinyBGA paketo atmintis

Kalbant apie BGA pakuotę, turime paminėti Kingmax patentuotą TinyBGA technologiją. TinyBGA anglų kalba vadinama Tiny Ball Grid Array (small ball grid array package), kuri yra BGA pakavimo technologijos šaka. Jį sėkmingai sukūrė Kingmax 1998 m. rugpjūtį. Lusto ploto ir pakuotės ploto santykis yra ne mažesnis kaip 1:1,14, o tai gali padidinti atminties talpą 2–3 kartus, kai atminties tūris išlieka toks pat. Palyginti su TSOP pakuotės produktais, kurių tūris yra mažesnis, geresnis šilumos išsklaidymo ir elektrinis veikimas. Atminties gaminiai, naudojantys TinyBGA pakavimo technologiją, sudaro tik 1/3 tos pačios talpos TSOP pakuočių tūrio. TSOP paketo atminties smeigtukai traukiami iš lusto periferijos, o TinyBGA kaiščiai – iš lusto centro. Šis metodas efektyviai sutrumpina signalo perdavimo atstumą, o signalo perdavimo linijos ilgis yra tik 1/4 tradicinės TSOP technologijos, todėl sumažėja ir signalo slopinimas. Tai ne tik labai pagerina lusto atsparumą trukdžiams ir triukšmui, bet ir pagerina elektrinį našumą.

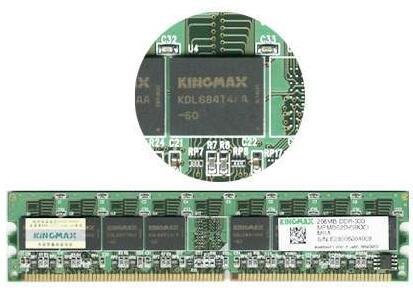

Mažas BGA paketas

TinyBGA supakuotos atminties storis taip pat yra plonesnis (paketo aukštis mažesnis nei {{0}},8 mm), o efektyvus šilumos išsklaidymo kelias nuo metalinio pagrindo iki radiatoriaus yra tik 0,36 mm. Todėl TinyBGA atmintis pasižymi didesniu šilumos laidumo efektyvumu ir yra labai tinkama ilgai veikiančioms sistemoms, turinčioms puikų stabilumą.

Skirtumas tarp BGA paketo ir TSOP paketo

Atmintis, supakuota su BGA technologija, gali padidinti atminties talpą du ar tris kartus išlaikant tą patį tūrį. Palyginti su TSOP, BGA turi mažesnį tūrį, geresnes šilumos išsklaidymo savybes ir elektrines charakteristikas. BGA pakavimo technologija labai pagerino talpą viename kvadratiniame colyje. Esant tokiai pat talpai, atminties produktų, naudojančių BGA pakavimo technologiją, tūris yra tik trečdalis TSOP pakuočių kiekio; lyginant su tradicine TSOP pakuotė, BGA pakuotė turi didelių pranašumų. Greitesnis ir efektyvesnis būdas išsklaidyti šilumą.

Nesvarbu, ar tai BGA ar TSOP, kuriuos gali pataisyti BGA perdirbimo mašina:
