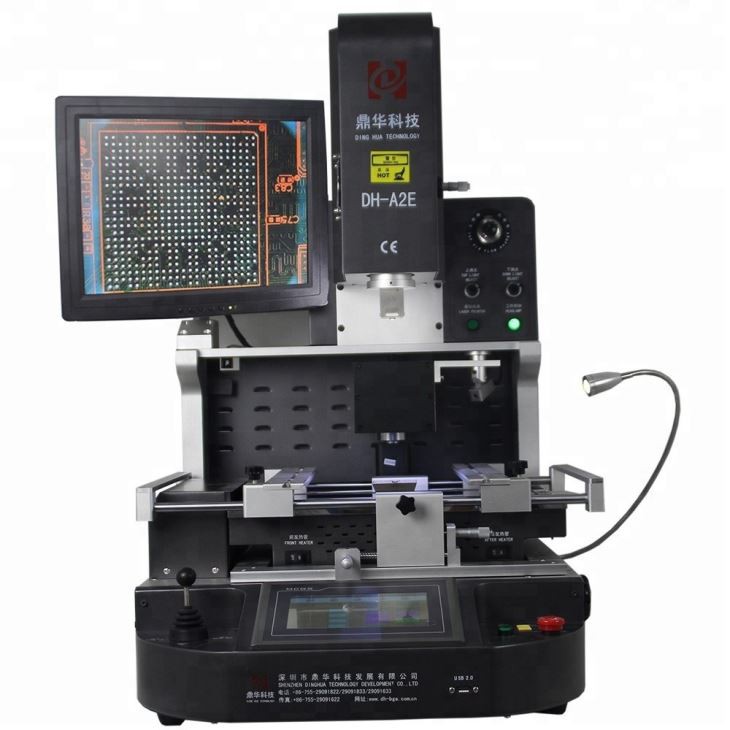

Mobiliojo telefono pagrindinės plokštės pertvarkymo mašina

Mobiliojo telefono pagrindinės plokštės pertvarkymo mašina

Operacijos demonstracija:

Nuimkite BGA rutulį ir skardą

Specifikacijos

Specifikacijos

Bendra galia	5200W
Viršutinis šildytuvas	1200W
Apatinis šildytuvas	2-as 1200W, 3-as IR šildytuvas 2700W
Įtampa	AC220V/110V±10％ 50Hz
Maitinimo sistema	Automatinė drožlių padavimo sistema
Veikimo režimas	Du režimai: rankinis ir automatinis, laisvas pasirinkimas! HD jutiklinis ekranas, protingas žmogus-mašina, skaitmeninės sistemos nustatymas.
Temperatūros profilio saugojimas	50, 000 grupių (neribotas grupių skaičius)
Optinis CCD kameros objektyvas	Automatinis ištiesimas ir sulankstymas, norint pasiimti ir įdėti BGA lustą
Kameros padidinimas	1,8 milijono pikselių
Tikslus darbo stalo derinimas:	±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn
Įdėjimo tikslumas:	±0.015 mm
BGA padėties nustatymas	Lazerinis padėties nustatymas, greita ir tiksli PCB ir BGA padėtis
PCB padėtis	Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimis su "5 taškų palaikymu" + V formos griovelio PCB laikiklis + universalūs tvirtinimo elementai.
Apšvietimas	Taivano LED darbinis žibintas, reguliuojamas bet koks kampas
Temperatūros valdymas	K jutiklis, uždara kilpa, PLC valdymas
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Max 450×400 mm Min 22×22 mm
BGA lustas	1x1 - 80x80 mm
Minimalus atstumas tarp drožlių	0.015 mm
Išorinis temperatūros jutiklis	1 vnt
Matmenys	L740×P630×A710 mm
Grynasis svoris	70 kg

 Taikymas

Charakteristika:

Savybių santrauka

• Plačiai naudojamas lusto lygio remontui nešiojamuosiuose kompiuteriuose, PS3, PS4, XBOX360, mobiliuosiuose telefonuose, kompiuteriuose, televizoriuose, valdymo plokštėse ir kt.
• Perdaro BGA, CCGA, QFN, CSP, LGA, SMD, LED ir kt.
• Automatinis išlitavimas, montavimas ir litavimas; automatiškai paima lustą, kai baigiamas litavimas.
• HD CCD optinio išlygiavimo sistema, skirta tiksliam BGA ir komponentų montavimui.
• BGA montavimo tikslumas per 0,01 mm, o taisymo sėkmės rodiklis – 99,9 %.
• Lazerinis padėties nustatymas greitam BGA lusto ir pagrindinės plokštės sulygiavimui.
• Aukščiausios saugos funkcijos, įskaitant avarinę apsaugą.
• Patogus valdymas su daugiafunkcine ergonomiška sistema.

Pakavimo sąrašas



Medžiagos: tvirtas medinis dėklas + mediniai strypai + atspari perlinė medvilnė su plėvele

1 vnt. Perdirbimo mašina

1 vnt teptuko rašiklis

1 vnt Naudojimo instrukcija

1 vnt CD vaizdo įrašas

3vnt viršutiniai purkštukai

2 vnt apatiniai purkštukai

6 vnt universalūs šviestuvai

6 vnt prisukami varžtai

4 vnt atraminis varžtas

1 vnt pincetas

Siurbtuko dydis: skersmuo 2,4,8,10,11mm

Vidinis šešiakampis veržliaraktis: M2/3/4

Matmenys: 81*76*85cm

Bendras svoris: 115 kg



DUK

1, kaip yra pakuotė? Ar saugu pristatymo metu?
Mašina yra saugiai apsaugota tvirtu mediniu dėklu, mediniais strypais, atsparia perlų medvilne ir plėvele, kad būtų užtikrintas saugus pristatymas.

2, koks yra pristatymo būdas? Kiek dienų reikės atvykti?
Pristatymas daugiausia atliekamas per kurjerį (DHL, FedEx, UPS ir kt.), numatomas atvykimo laikas yra 5 dienos. Arba jis gali būti išsiųstas oru į artimiausią oro uostą (paslauga „nuo durų iki oro uosto“), atvykstant maždaug per 3 dienas, arba jūra, kai minimalus CBM reikalavimas yra 1 CBM, tai užtruks apie 30 dienų.

3, ar suteikiate garantiją? Kaip yra aptarnavimas po pardavimo?
Įrenginiui suteikiama 1-metų garantija ir nemokama techninė pagalba. Taip pat pateikiame mokomuosius vaizdo įrašus, kurie padės dirbti su mašina.

4, ar mašiną lengva valdyti? Ar galiu juo naudotis, net jei neturiu išankstinių įgūdžių?
Taip, mūsų mašinos skirtos lengvai valdyti. Paprastai išmokti naudotis aparatu užtrunka 2-3 val. Jei turėsi patirties, bus dar lengviau.

5, jei apsilankysime jūsų gamykloje, ar suteiksite nemokamą mokymą?
absoliučiai! Maloniai kviečiame apsilankyti mūsų gamykloje ir nemokamai mokytis.

6, kokios yra mokėjimo sąlygos?
Priimame T/T, Western Union, MoneyGram, PayPal ir kt.

Specifikacija:

Bendra galia	5200W
Viršutinis šildytuvas	1200W
Apatinis šildytuvas	2-as 1200W, 3-as IR šildytuvas 2700W
Įtampa	AC220V/110V±10％ 50Hz
Maitinimo sistema	Automatinio lustų padavimo sistema
Veikimo režimas	Du režimai: rankinis ir automatinis, laisvas pasirinkimas! HD jutiklinis ekranas, protingas žmogus-mašina, skaitmeninės sistemos nustatymas.
Temperatūros profilio saugojimas	50, 000 grupių (neribotas grupių skaičius)
Optinis CCD kameros objektyvas	Automatinis ištiesimas ir sulankstymas, norint pasiimti ir įdėti BGA lustą
Kameros padidinimas	1,8 milijono pikselių
Tikslus darbo stalo derinimas:	±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn
Įdėjimo tikslumas:	±0.015 mm
BGA padėties nustatymas	Lazerinis padėties nustatymas, greita ir tiksli PCB ir BGA padėtis
PCB padėtis	Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimis su "5 taškų atrama" + V formos griovelio plokštės laikiklis + universalūs tvirtinimo elementai.
Apšvietimas	Taivano LED darbinis žibintas, reguliuojamas bet koks kampas
Temperatūros valdymas	K jutiklis, uždara kilpa, PLC valdymas
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Max 450×400 mm Min 22×22 mm
BGA lustas	1x1 - 80x80 mm
Minimalus atstumas tarp drožlių	0.015 mm
Išorinis temperatūros jutiklis	1 vnt
Matmenys	L740×P630×A710 mm
Grynasis svoris	70 kg
