Pusiau automatinė optinė BGA perdirbimo stotis
1. Produkto pristatymas Naujas plokščių remonto apibrėžimas – automatinis, lankstus ir patikimas procesas! · Labai efektyvus 1200 W hibridinis šildymo galvutė, didelio ploto IR apatinis šildymas su 3 šildymo zonomis 3000 W) · Automatinis ir tikslus komponentų išlyginimas mašinos pagalba...
Aprašymas
Pusiau automatinė optinė BGA perdirbimo stotis
1. Produkto pristatymas
Naujas plokščių remonto apibrėžimas: automatinis, lankstus ir procesų patikimas!
- Itin efektyvi 1200 W hibridinė šildymo galvutė
- Homogeniškas, didelio ploto IR apatinis šildymas su 3 šildymo zonomis (kiekviena po 800 W)
- Automatinis ir tikslus komponentų išlygiavimas mašininio matymo pagalba
- Itin tiksli, varikliu varoma ašių sistema, skirta komponentams įdėti (+/- 0.025 mm)
- Garantuojami nuo vartotojo nepriklausomi, atkuriami remonto rezultatai
- Procesų valdymas ir dokumentavimas naudojant operatoriaus programinę įrangą HRSoft
- Visiškai automatinis arba pusiau automatinis veikimas
- Tinka naudoti su Dip&Print Station
2. Gaminio specifikacijos
|
Matmenys (P x G x A) mm |
660 * 620 * 850 mm |
|
Svoris kg |
70 kg |
|
Antistatinis dizainas (y/n) |
y |
|
Galia W |
5300W |
|
Nominali įtampa V/AC |
110~220V 50/60Hz |
|
Viršutinis šildymas |
Karštas oras 1200W |
|
Žemesnis šildymas |
Karštas oras 1200W |
|
Pakaitinimo zona |
Infraraudonųjų spindulių 2700 W, dydis: 250 x 330 mm |
|
PCB dydis mm |
nuo 20*20~370*450 mm |
|
Komponento dydis mm |
nuo 1*1 80*80 |
|
Operacija |
7-colių įtaisytas jutiklinis ekranas, 800*480 raiška |
|
Bandymo simbolis |
CE |

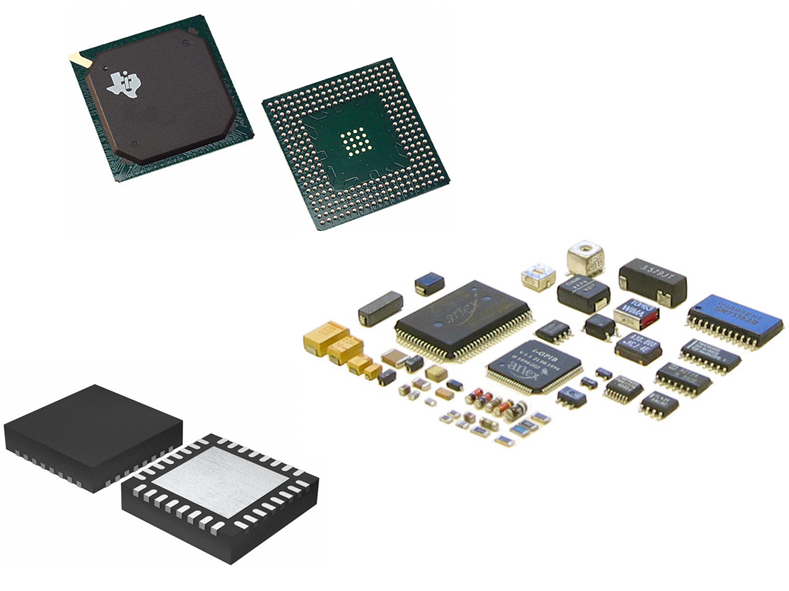

3. Produkto programos
Visų tipų paviršiuje montuojamų įrenginių (SMD) išlitavimas, išdėstymas ir litavimas: BGA, metalinis BGA, CGA,
BGA lizdas, QFP, PLCC, MLF ir miniatiūriniai komponentai, kurių kraštų ilgis iki 1 x 1 mm.

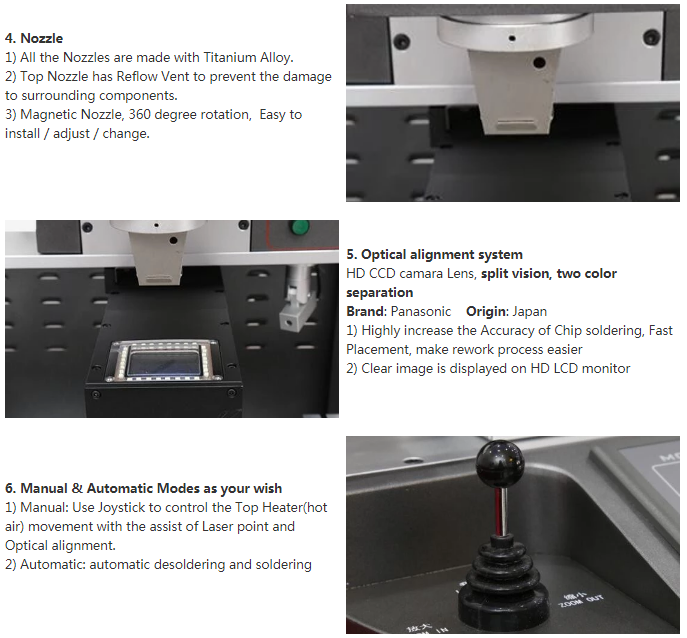

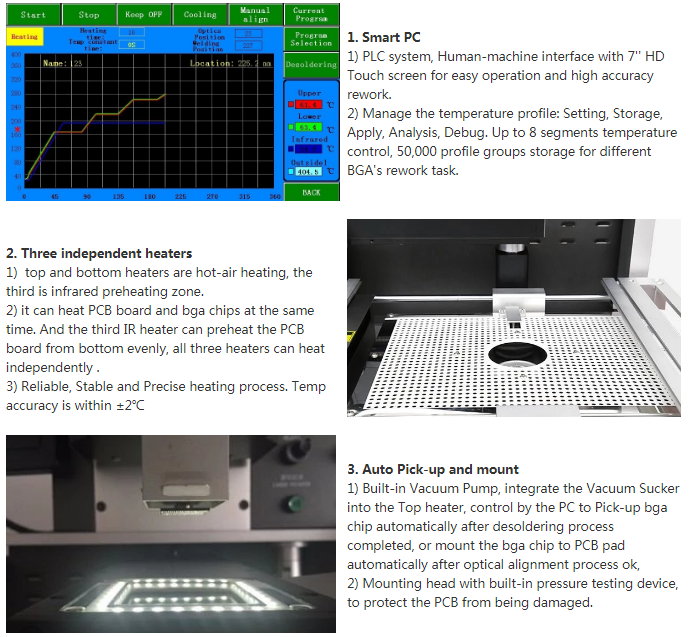

4. Produkto informacija
5. Produkto kvalifikacija

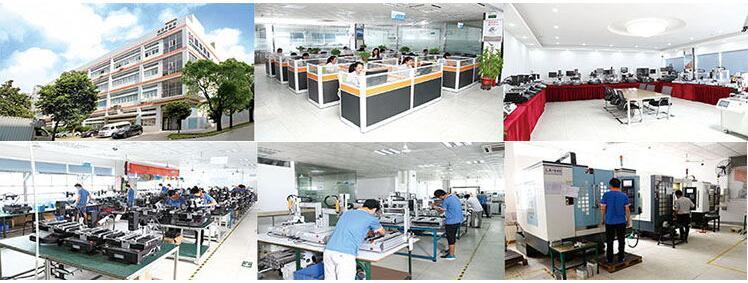

6. Mūsų paslaugos
Siekdami paremti savo klientus, Dinghua biuruose teikiame auksinio standarto pardavimo ir techninės pagalbos paslaugas.
Mūsų aukštos kvalifikacijos inžinieriai yra patyrę atliekant visų tipų perdirbimo programas ir gali padėti su procesais, purkštukais, trafaretais, atsarginėmis dalimis ir pritaikyti individualiems poreikiams.
7. DUK
Kl .: Kaip Dinghua BGA perdirbimo mašina kontroliuoja temperatūrą? Ar mašina per daug įkais ir sugadins PCB arba lustą?
A: Dinghua BGA perdirbimo mašina gali šildyti PCB ir BGA lustus vienu metu. Trečiasis IR šildytuvas iš anksto įkaitina PCB iš apačios tolygiai, kad būtų išvengta PCB deformacijos remonto metu. Visi trys šildytuvai gali būti valdomi atskirai.
Tam naudojama K tipo termopora su uždaro ciklo valdymu ir PID automatine temperatūros kompensavimo sistema, kartu su PLC ir temperatūros moduliu, kad būtų užtikrintas tikslus temperatūros valdymas su ±2 laipsnių nuokrypiu.
Kl .: Kaip Dinghua BGA perdirbimo mašina garantuoja saugumą, kad apsaugotų operatorių nelaimės atveju?
A: Mašina turi CE sertifikatą ir turi avarinį mygtuką. Be to, yra balso įspėjimas, kuris suveikia maždaug 5 sekundes prieš baigiant litavimo / išlitavimo procesą. Jame taip pat yra automatinė apsaugos nuo maitinimo išjungimo įvykus neįprastam incidentui sistema su dvigubu apsaugos nuo perkaitimo valdikliu.
