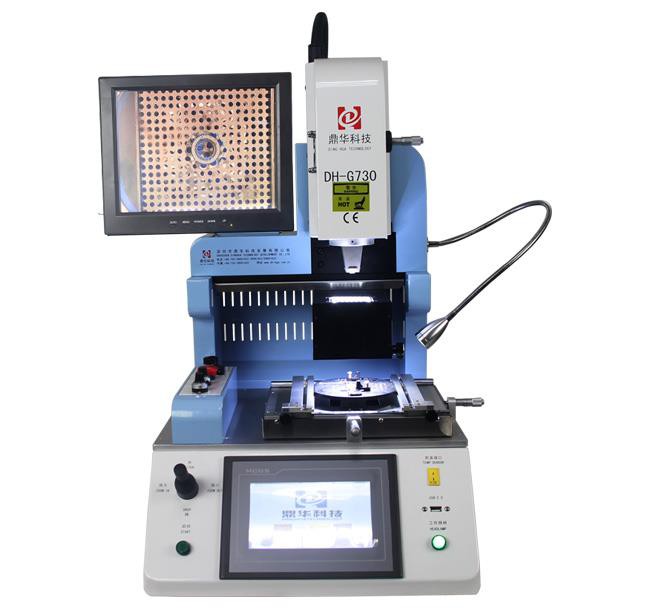

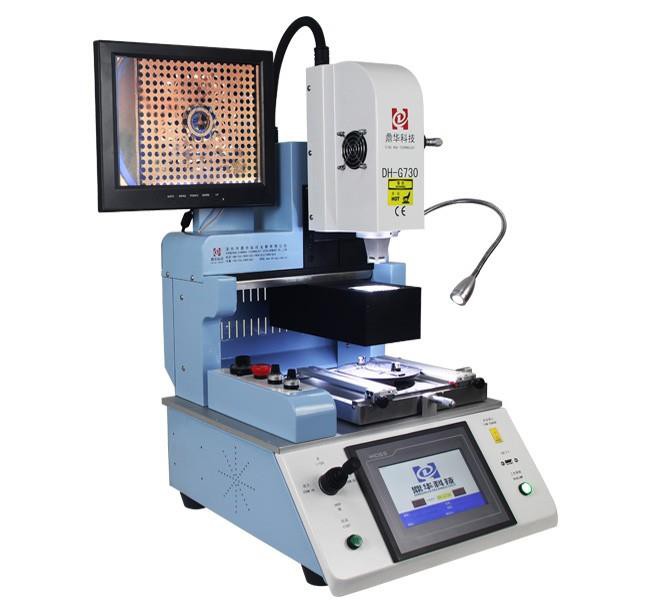

SMD suvirinimo įrankių rinkiniai, skirti mobiliojo telefono pagrindinei plokštei
*bendra galia: 2500W*du nepriklausomi šildytuvai: Viršutinis karštas oras 1200w + apatinis karštas oras 1200w *PCB padėtis: V formos griovelis + universalus tvirtinimas + kilnojama PCB lentyna
Aprašymas
SMD suvirinimo įrankių rinkiniai, skirti mobiliojo telefono pagrindinei plokštei
SMD (paviršinio montavimo įrenginio) suvirinimo įrankių rinkinys, skirtas mobiliųjų telefonų pagrindinėms plokštėms, apima šiuos įrankius:
1, lituoklis: Naudojamas lydmetaliui šildyti ir lydyti, leidžiantis jam tekėti į jungtis ir susilieti su paviršiais, ant kurių jis naudojamas.
2, Litavimo pynė: Išlitavimo pynė naudojama norint pašalinti perteklinį arba netinkamai padėtą lydmetalį iš jungties. Tai naudinga taisant klaidas arba pašalinant sugedusius komponentus.
3, srautas: Flux padeda išvalyti ir paruošti paviršius litavimui. Jis taip pat padeda lydmetalio tekėjimui ir padeda išvengti oksidacijos.
4, litavimo pasta: Litavimo pasta, lydmetalio ir srauto mišinys, yra naudinga paviršiniam litavimui, nes ji išlieka vietoje ir padeda išvengti komponentų judėjimo litavimo metu.
6, smulkūs pincetai: Smulkių galiukų pincetas yra būtinas norint tvarkyti mažus SMD komponentus. Jie leidžia tiksliai išdėstyti komponentus ir padeda išvengti gležnų dalių pažeidimo.
7, didinamasis stiklas: Didinamasis stiklas yra būtinas norint atidžiai apžiūrėti mažyčius pagrindinės plokštės komponentus.
8, dūmų ištraukiklis: Litavimo dūmai gali būti kenksmingi pakartotinai įkvėpti. Dūmų siurblys padeda pašalinti šiuos kenksmingus garus.
9, lydmetalis: litavimo siurblys yra įrankis, kuris pašalina lydmetalio perteklių arba sugedusius komponentus, nusiurbdamas juos nuo plokštės.
10, antistatinis riešo dirželis: Antistatinis riešo dirželis naudojamas siekiant išvengti elektrostatinės iškrovos, kuri gali pažeisti subtilius elektroninius komponentus.
Šie įrankiai yra būtini taisant arba modifikuojant mobiliųjų telefonų pagrindines plokštes ir kitą elektroniką su paviršinio tvirtinimo komponentais. Naudodami šiuos įrankius galite užtikrinti, kad jūsų darbas būtų tikslus ir kokybiškas, o tai pagerins jūsų elektroninių prietaisų veikimą ir ilgaamžiškumą.
|
Specifikacija |
||
| 1 |
Bendra galia |
2500W |
| 2 |
2 nepriklausomi šildytuvai |
Viršutinis karštas oras 1200w, apatinis karštas oras 1200w |
| 3 |
Įtampa |
AC220V±10% 50/60Hz |
| 4 |
Elektrinės dalys |

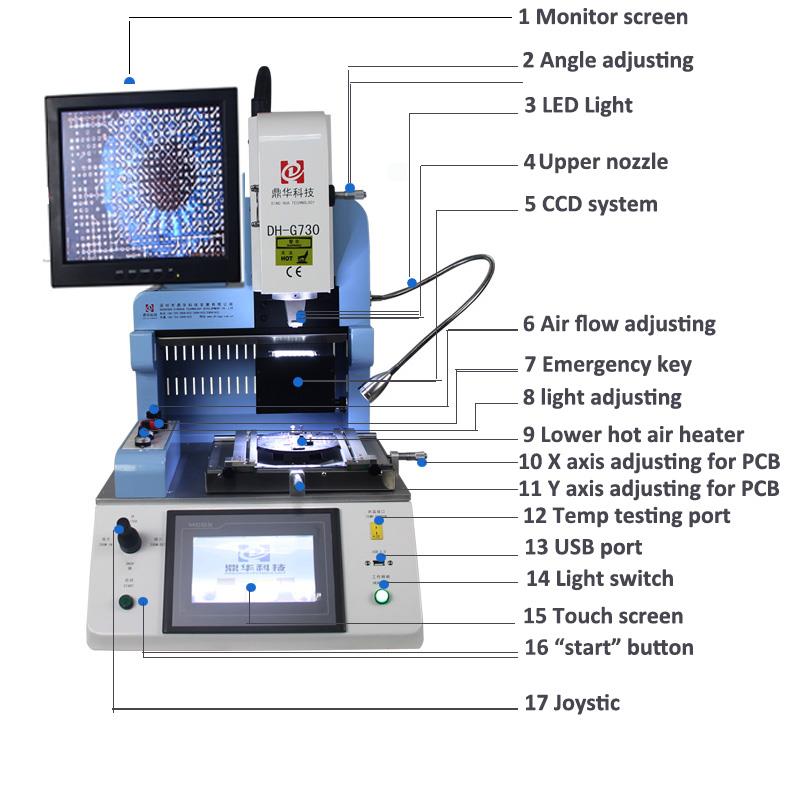

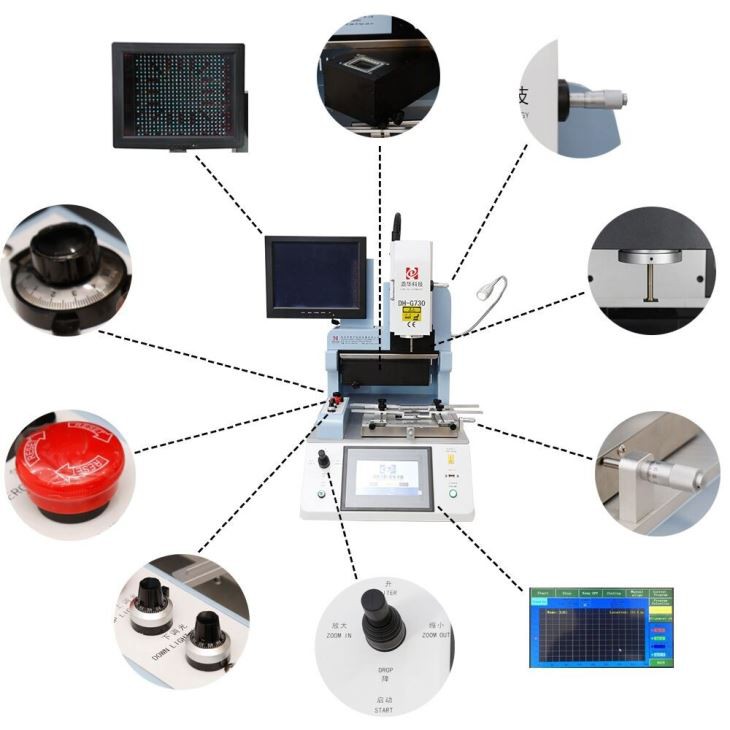

7 colių jutiklinis ekranas + didelio tikslumo sumanus temperatūros valdymo modulis + žingsninio variklio tvarkyklė + PLC + LCD ekranas + didelės raiškos optinė CCD sistema + lazerio padėties nustatymas |

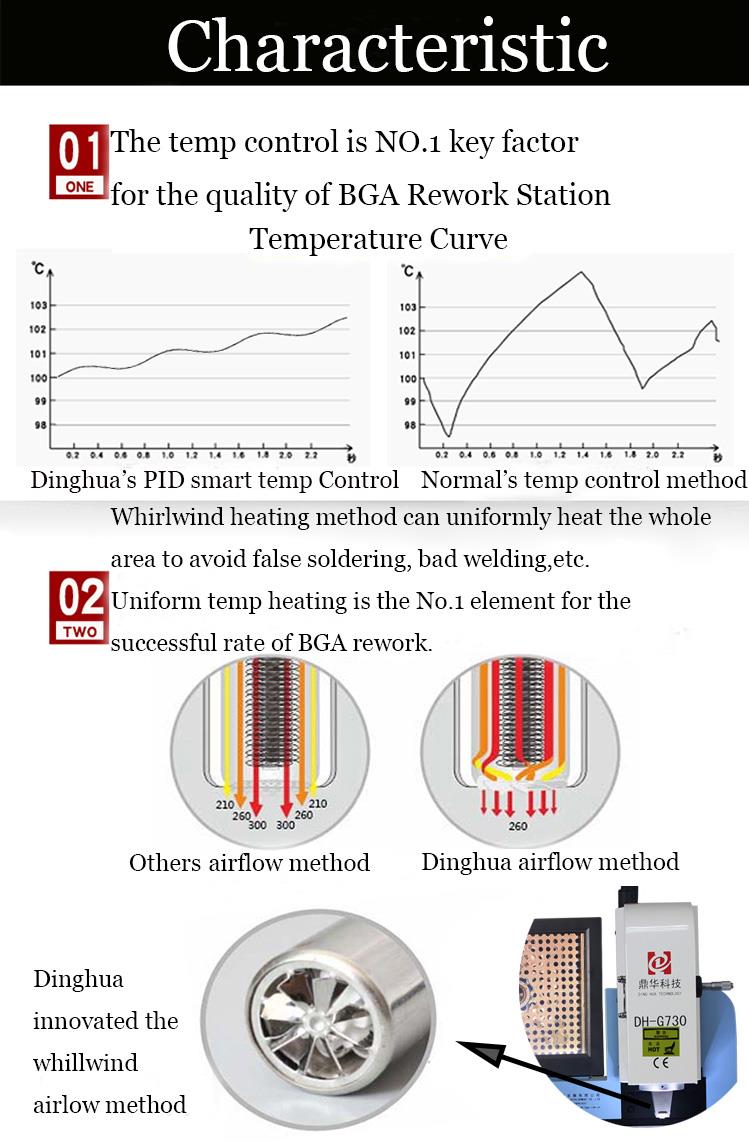

| 5 | Temperatūros kontrolė | K-Sensor uždaro ciklo + PID automatinis temperatūros kompensavimas + temp modulis, temperatūros tikslumas ±2 laipsniais |

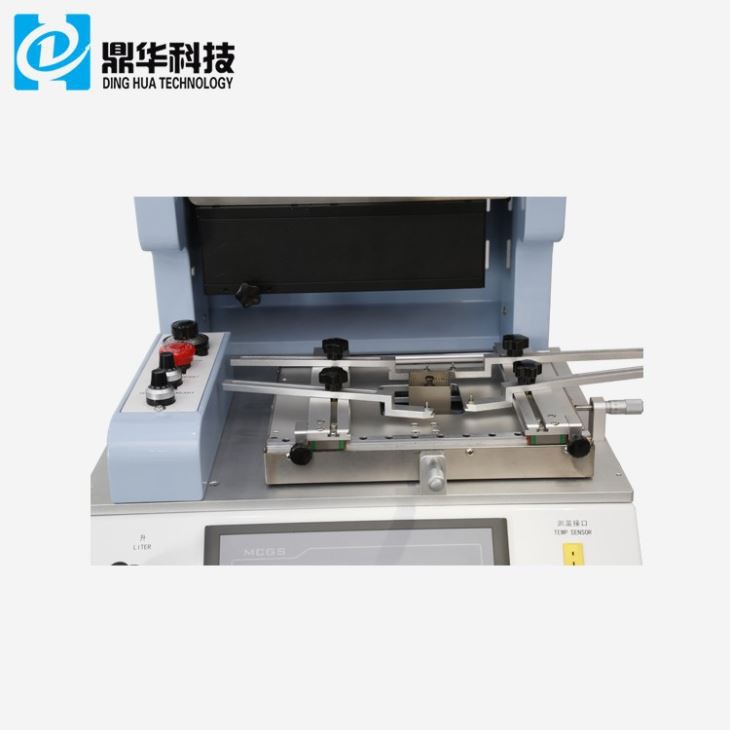

| 6 | PCB padėties nustatymas | V formos griovelis + universalus tvirtinimas + kilnojama PCB lentyna |
| 7 | Taikomas PCB dydis | Visų rūšių mobiliųjų telefonų pagrindinės plokštės |
| 8 | Tinkamas BGA dydis | Visų rūšių mobiliojo telefono BGA lustas |
| 9 | Matmenys | 420 x 450 x 680 mm (I*P*A) |
| 10 | Grynasis svoris | 35 kg |

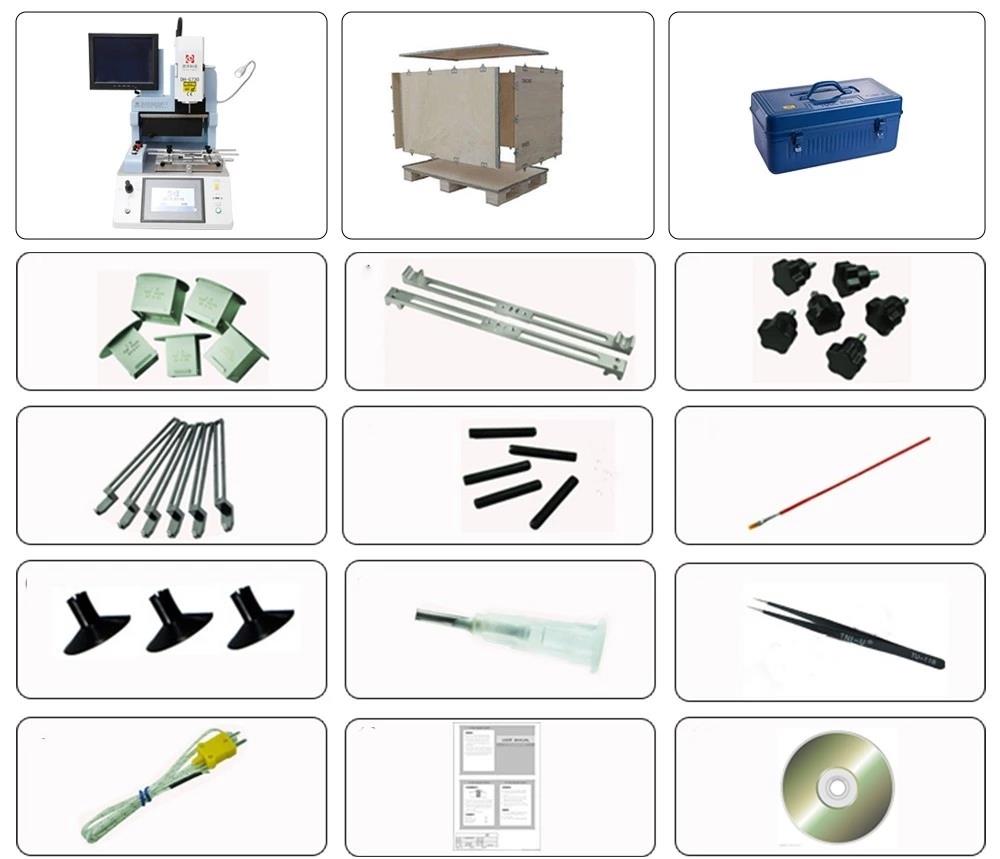

Pakavimo sąrašas
1. Mašina: 1 komplektas
2. Viskas supakuota į stabilius ir tvirtus medinius dėklus, tinkančius importui ir eksportui.
3. Viršutinis antgalis: 3 vnt (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Apatinis antgalis: 2vnt (34 * 34 mm, 55 * 55 mm)
4. Sija:2 vnt
5. Slyvų gumbelis: 6 vnt
6. Universalus tvirtinimas:6 vnt
7. Atraminis varžtas:5 vnt
8. Šepetėlio rašiklis:1 vnt
9. Vakuuminis puodelis:3 vnt
10. Vakuuminė adata:1 vnt
11. Pincetas:1 vnt
12. Temperatūros jutiklio laidas:1 vnt
13. Profesinė instrukcija:1 vnt
14. Mokymo kompaktinis diskas: 1 vnt
