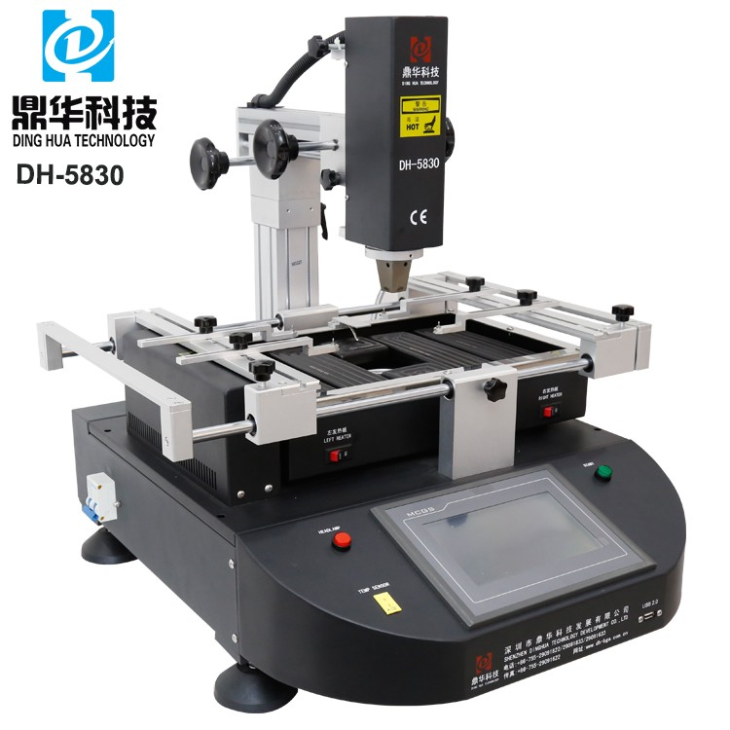

SMT BGA reballing remonto sistema
Praktiškas ir pigus modelis DH{0}}, kuris naudojamas VHF/UHF ryšio įrangoje, kompiuterių pagrindinėse plokštėse, mobiliuosiuose telefonuose ir kt. laisvai besisukanti viršutinė galvutė ir jos reguliuojamo aukščio aparatas, suteikiantis skirtingus antgalius pagrindinės plokštės komponentams.
Aprašymas
SMT BGA perpylimo taisymo sistema
Praktiškas ir pigus modelis DH{0}}, naudojamas VHF / UHF ryšio įrenginiuose, asmeninių kompiuterių pagrindinėse plokštėse, mobiliuosiuose telefonuose ir kt.
Vienas galas ant laisvo stulpo ir mašina reguliuoja aukštį, suteikiant skirtingus antgalius pagrindinės plokštės komponentams
Laisvai besisukanti viršutinė galvutė yra labai patogi kitoje pagrindinės plokštės padėtyje esantį lustą išimti arba pakeisti.
Iki 400*420 mm dydžio darbastalis atitinka daugumą šiuolaikiniame pasaulyje naudojamų PCB, tokių kaip televizorius, kompiuteris ir kita įranga ir kt.
Jutiklinis ekranas su 7 coliais, MCGS prekės ženklas, HD ir jautrus, jame nustatyta temperatūra ir laikas, temperatūrą realiuoju laiku galima patikrinti paspaudus jutiklinį ekraną.
BGA perdirbimo stoties sistemos parametras
| Maitinimas | 110~250V 50/60Hz |
| Galia | 4800W |
|
Maitinimo kištukas |
JAV, ES arba CN, parinktis ir pritaikyti |
| 2 karšto oro šildytuvai |
Litavimui ir išlitavimui |
| IR pakaitinimo zona | Kad PCB būtų pašildytas prieš litavimą |
| Galimas PCB dydis | Max 400*390mm |
| Komponento dydis | 2 * 2 ~ 75 * 75 mm |
| Grynasis svoris | 35 kg |

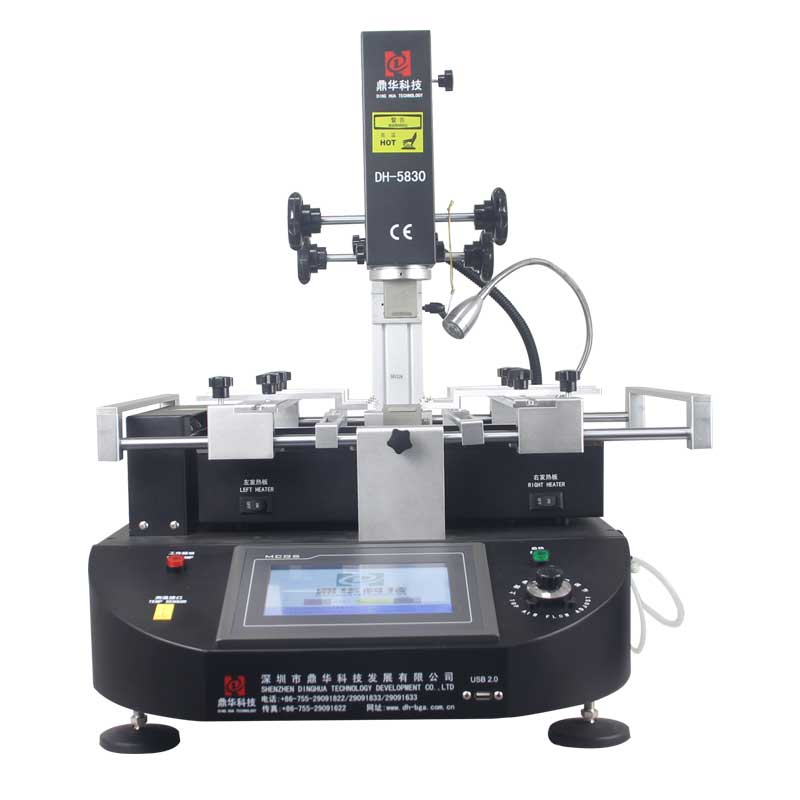

Mašina su 4 pusėmis turi būti žiūrima taip, kaip nurodyta toliau
Vakuuminis rašiklis, įmontuotas, 1 m ilgio, 3 vakuuminiai dangteliai, naudojamas komponentui paimti arba pakeisti atgal
iš/ant pagrindinės plokštės.

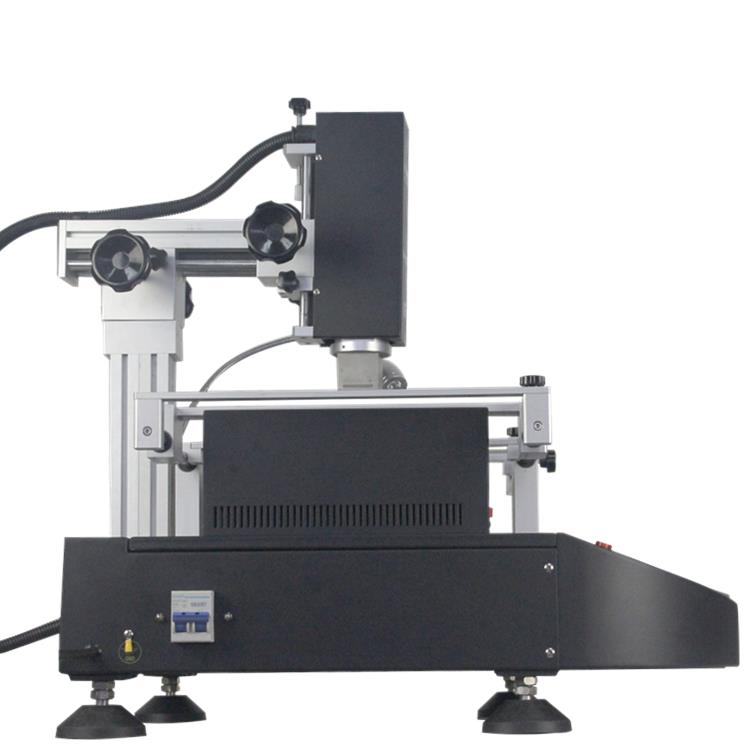

Oro jungiklis (maitinimui įjungti / išjungti), trumpam arba nutekėjus, jis automatiškai išsijungs, o tai apsaugo techniką.
Yra įžeminimo laido jungtis, rekomenduojame vartotojams geriau ją prijungti prieš naudojant.

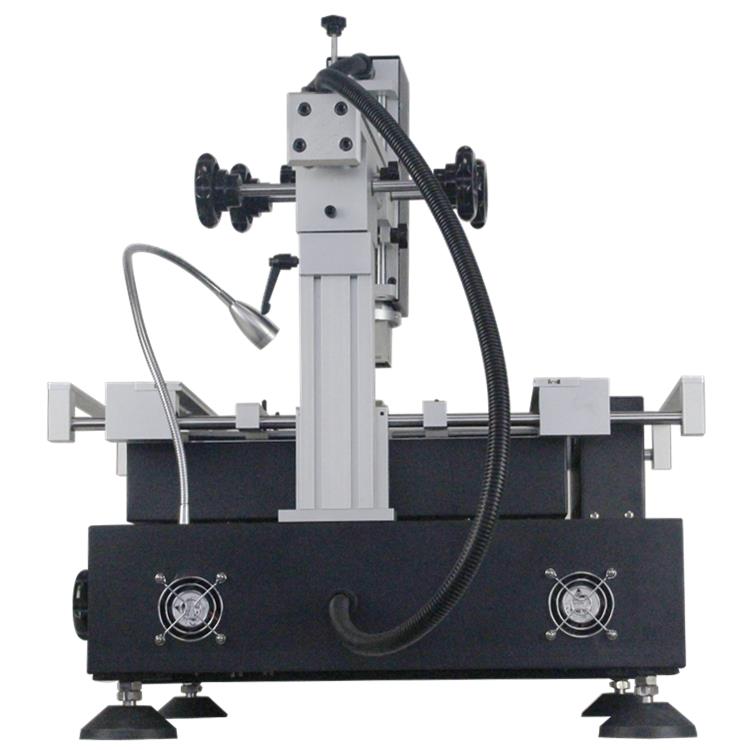

Aušinami du aušinimo ventiliatoriai visai mašinai, kurie buvo atvežti iš Delta Taivane, galingi
vėjas ir tylus bėgimas.
Juodos ir tvirtos ritės viela, tiekianti maitinimą viršutinės galvutės karšto oro šildytuvui, leidžia pasukti viršutinę galvutę, kad komponentas būtų kitoje PCB padėtyje.
DUK apie BGA Rework System
Kl .: Kaip naudoti BGA reballing rinkinį?
A:Kai gaunate rinkinį, kartu su juo pateikiamas kompaktinis diskas, kuriame pateikiamos instrukcijos. Be to, mes galime padėti jums internete.
Kl .: Kas yra permušimo rinkiniai?
A:Į perpylimo rinkinį įeina tokie elementai kaip litavimo dagtis, Kapton juosta, litavimo rutuliai, BGA srautas, trafaretai ir kt.
Kai kurie BGA perdirbimo stoties sistemos naudojimo įgūdžiai
Elektroninių komponentų kūrimas tampa vis svarbesnis, nes jie tampa mažesni ir sudėtingesni, su daugiau kaiščių (kojelių). Dėl šios tendencijos buvo sukurtos sudėtingesnės ir brangesnės sistemos, tokios kaip BGA (Ball Grid Array) ir CSP (Chip-on-Board) versijos, todėl sunku patikrinti suvirinimo siūlių patikimumą, kurį gali pakenkti konfigūracijos problemos. ertmė. Rankinio litavimo kokybė priklauso nuo įvairių veiksnių, įskaitant operatoriaus įgūdžius, naudojamų medžiagų kokybę ir perdirbimo stoties efektyvumą.
Litavimui rankiniu būdu įtakos turi ir besivystantis technologinis kraštovaizdis, kuriam nuolat reikia naujoviškų sprendimų. Lituojant rankiniu būdu, suvirinimo ar perdirbimo stoties našumas yra glaudžiai susijęs su operatoriaus įgūdžiais. Gerai suprojektuota perdirbimo stotis gali pasiekti puikių rezultatų net su mažiau patyrusiu operatoriumi. Ir atvirkščiai, net labiausiai įgudęs operatorius negali įveikti prastos suvirinimo sistemos apribojimų.
Šis procesas buvo sukurtas siekiant pagerinti perdirbimo efektyvumą, nes atkūrimas perdirbimo metu dažnai yra ekonomiškesnis nei pakeitimas. Perdirbimo stotyse naudojama aukštųjų technologijų įranga puikiai valdo pagrindinius kintamuosius ir užtikrina nuoseklius rezultatus. Ši technologija leidžia efektyviai perduoti šilumą, o tai leidžia pakartotinai lituoti esant pastoviai temperatūrai, sumažinant vibraciją, kurią sukelia lėtas šilumos atgavimas.
Perdirbimo procesą galima suskirstyti į keturis pagrindinius etapus:
- Komponentų pašalinimas
- Trinkelių valymas
- Naujų komponentų išdėstymas
- Litavimas
Vienas iš svarbiausių iššūkių gamybos lygmenyje yra litavimo pastos užtepimas ant trinkelių keičiant komponentus. Jei šis veiksmas nebus atliktas teisingai, tai gali neigiamai paveikti integravimo procesą kituose etapuose. Jei jūsų biudžetas leidžia, norint pagerinti tikslumą, labai rekomenduojama naudoti regėjimo sistemą.
Perdirbimo metu atsiranda papildomų praktinių sunkumų, ypač didėjant terminalų skaičiui ir mažėjant jų žingsniui (tarpams). Paprastai plokštės dydis taip pat mažėja, o tai sumažina laisvą erdvę ir padidina aplinkinių komponentų trikdžių riziką.
