Rankinis optinis BGA litavimo aparatas
rankinis optinis bga litavimo aparatas 1. Greita peržiūra: DH-G600 BGA litavimo stotis plačiai naudojama lustų lygio taisymui nešiojamuosiuose kompiuteriuose, PS3, PS4, XBOX360, mobiliuosiuose telefonuose ir kt. Įrengta lazerinio padėties nustatymo funkcija, DH-G600 bga perdirbimo stotis gali greitai nustatyti vietą BGA luste ir pagrindinėje plokštėje. 2....
Aprašymas
rankinis optinis bga litavimo aparatas
1. Greita peržiūra:
DH-G600 BGA litavimo stotis yra plačiai naudojama lustų lygio taisymui nešiojamuosiuose kompiuteriuose, PS3, PS4, XBOX360, mobiliuosiuose telefonuose ir kt.
Su lazerine padėties nustatymo funkcija DH-G600 bga perdirbimo stotis gali greitai nustatyti vietą BGA luste ir pagrindinėje plokštėje.
|
Produkto parametras |
|
|
Produkto pavadinimas |
litavimo ir išlitavimo mašina |
|
Bendra galia |
5300W |
|
viršutinis šildymas |
1200w |
|
apatinis šildymas |
apatinis karšto oro šildymas 1200W, IR pašildymas 2700W |
|
Galia |
220V 50HZ/60HZ |
|
Padėties nustatymas |
V formos griovelis, PCB plokštės gali būti reguliuojamos X, Y ašimis ir komplektuojamos su universaliu tvirtinimu |
|
Temperatūros valdymas |
K tipo, uždara kilpa |
|
PCB dydis |
Maks. 400x380mm, mažiausiai 22x22mm |
|
Lustos dydis |
2x2-50x50 mm |
|
Minimalus atstumas tarp drožlių |
0.15 mm |
|
Išorinis temperatūros jutiklis |
1 (neprivaloma) |
|
N.W. |
apie 60 kg |
|
Tinkamos pagrindinės plokštės |
mobilusis telefonas, nešiojamas kompiuteris, stalinis kompiuteris, žaidimų konsolė, XBOX360, PS3 |
2. DH-G600 BGA perdirbimo stoties gaminio aprašymas
Charakteristikos:
1. Naujausia nauja optinio išlyginimo sistema, lengvai valdoma, sėkmės rodiklis gali būti 100%.
2. Su lazerio padėtimi.
3. Automatinis BGA lustų ir montavimo aukščio nustatymas.
4. Viršutinis šildytuvo įtaisas ir tvirtinimo galvutė 2 viename dizainas.
5. Pusiau amtominis litavimas ir išlitavimas.
6. CCD sistema ir optinio suderinimo sistema kartu, gali pakeisti ekraną vienu mygtuku.
7. Automatinis chromatizmo raiškos ir ryškumo reguliavimas.
8. Su lazerio padėtimi.
9. Mikrometru sureguliuokite.
10. Su galingu kryžminio srauto ventiliatoriumi, kuris greitai atvėsina PCB, kad būtų išvengta deformacijos.
11. Su 3 temperatūros zonomis ir vienu pasirenkamu temperatūros jutiklio lizdu.
3. Remonto veiksmai:
Atskirkite BGA lustą nuo pagrindinės plokštės – vadinome išlitavimu
Švarus padas
Tiesiogiai pakeiskite arba pakeiskite naują BGA lustą
Išlygiavimas / padėties nustatymas - priklauso nuo patirties, šilko rėmo, optinės kameros
Pakeiskite naują BGA lustą – pavadinome litavimu

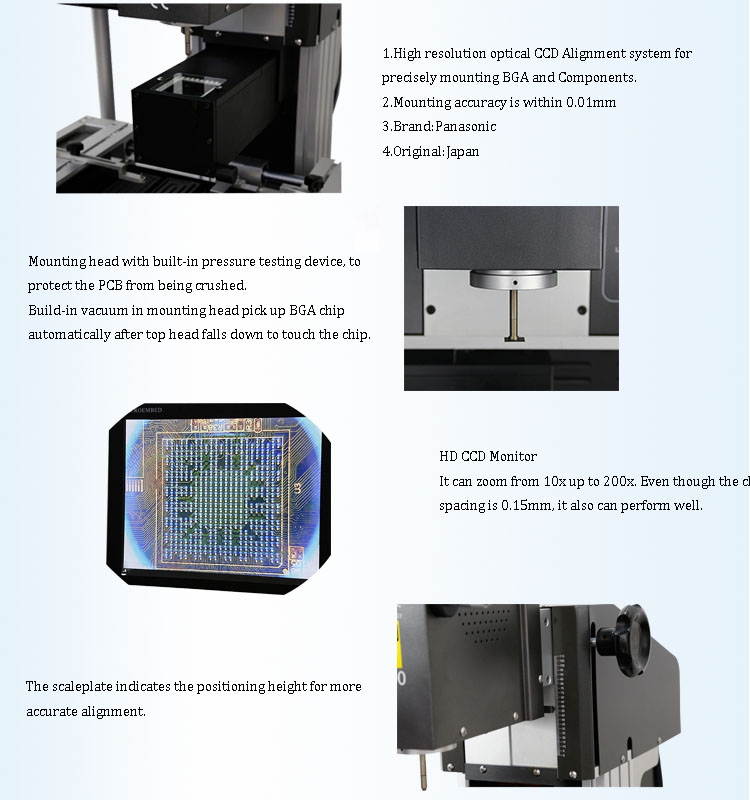

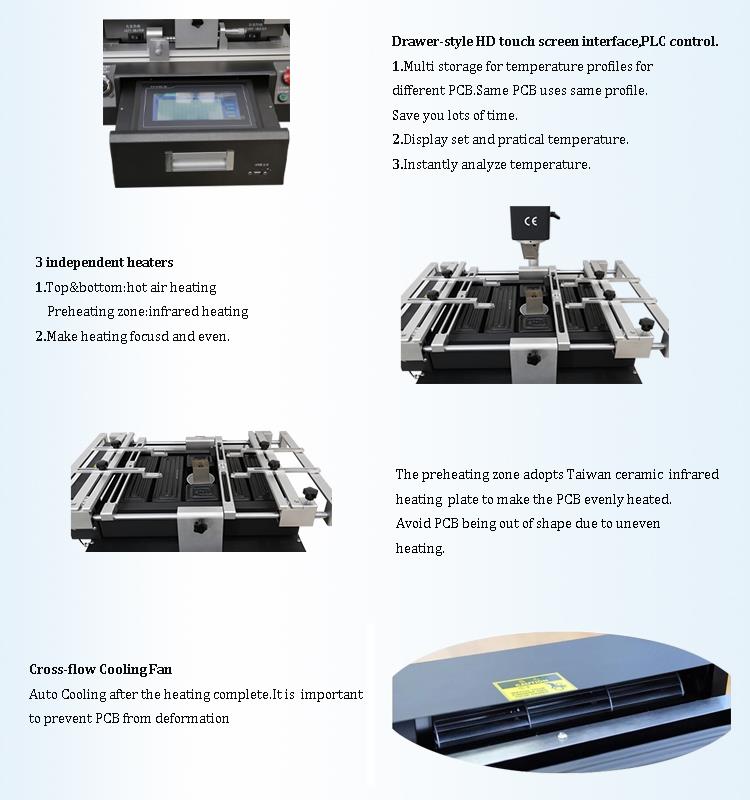

4. Išsamūs G600 BGA REWORK STATION vaizdai
5.Įmonės profilis
Keletas mūsų gamyklos ir BGA perdirbimo stoties nuotraukų
Biurai
Mgamybos linijos

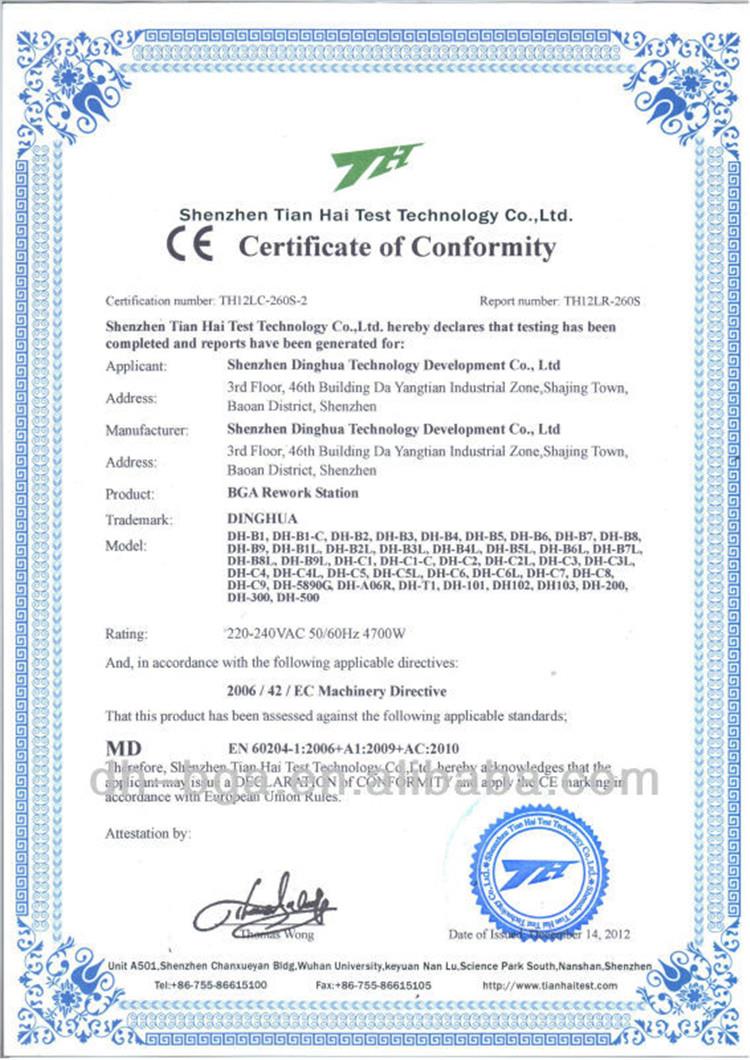

CE sertifikatas, kaip nurodyta toliau
Dalis mūsų klientų
6. G600 BGA REWORK STATION pakavimas, pristatymas ir paslaugos
7.Susijusios žinios
Keturi kamuoliukų sodinimo būdai
Paprastai yra keturi BGA rutulinio sujungimo būdai, ty tik įrenginio naudojimas, šablono naudojimo būdas, rankinis įdėjimas ir reikiamo litavimo pastos kiekio nuvalymas.
Jei yra rutulinis griebtuvas, pasirenkantis šabloną, atitinkantį BGA padėklą, šablono angos dydis turi būti 0.05--0.1 mm didesnis nei litavimo rutulio skersmuo. Tolygiai paskleiskite litavimo rutulį ant šablono, pakratykite rutulinį guolį ir įdėkite litavimo perteklių. Nuo šablono rutulys ridenamas į rutulinio sodintuvo litavimo rutulio surinkimo griovelį taip, kad
kiekvienoje šablono paviršiaus nesandarumo angoje išlaikomas tik vienas litavimo rutulys
Padėkite atspausdintą litavimo srautą arba įklijuokite BGA įrenginį ant darbo stalo taip, kad srautas arba litavimo pasta būtų nukreipta į viršų. Paruoškite BGA bloknotą atitinkantį šabloną. Šablono anga turi būti 0.05-0.1 mm didesnė už litavimo rutulio skersmenį. Uždėkite šabloną aplink padėklą ir uždėkite ant spausdinto srauto arba litavimo pastos BGA komponento. Atstumas tarp BGA yra lygus arba šiek tiek mažesnis už litavimo rutulių skersmenį, išlygintą po mikroskopu. Tolygiai paskleiskite litavimo rutulį ant trafareto ir pincetu pašalinkite perteklinį litavimo rutulį, kad kiekvienoje trafareto paviršiaus nuotėkio angoje liktų tik vienas litavimo rutulys. Pašalinkite šabloną, patikrinkite ir užpildykite.
Padėkite atspausdintą litavimo srautą arba įklijuokite BGA įrenginį ant darbo stalo taip, kad srautas arba litavimo pasta būtų nukreipta į viršų. Litavimo rutulius vieną po kito dėkite pincetu arba rašikliu kaip pleistrą.
8.4 Tinkamo kiekio litavimo pastos metodas teptuku
Apdorojant šabloną, šablono storis sutirštėja, o šablono angos dydis šiek tiek padidinamas, o litavimo pasta tiesiogiai atspausdinama ant BGA padėklo. Dėl paviršiaus įtempimo po perpylimo susidaro litavimo rutuliai. Šiame straipsnyje naudojamas rutulinio sodinimo metodas. Toliau aprašomas rutulinio sodinimo būdas.
