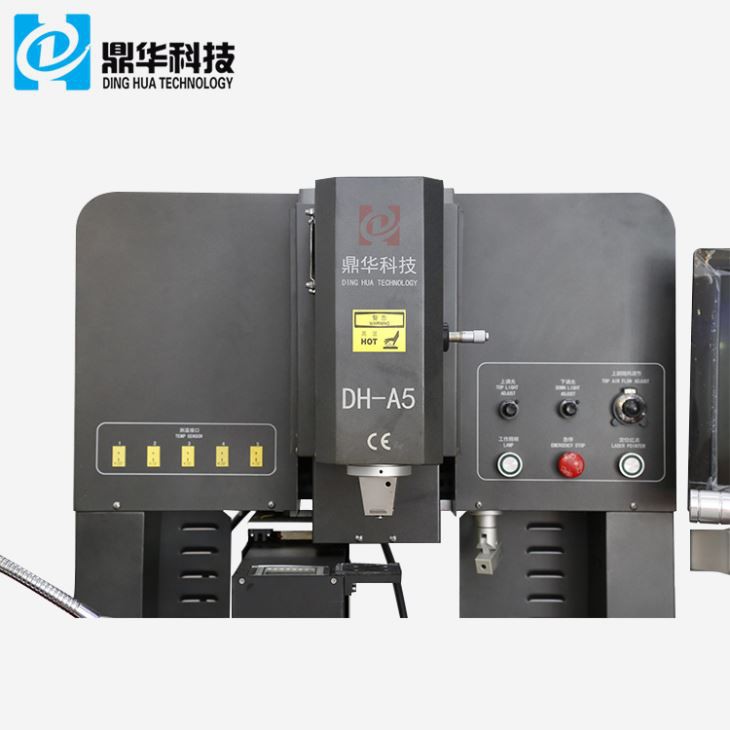

Karšto oro optinė SMD perdirbimo mašina
Karšto oro optinis smd perdirbimo aparatas 1. Greita peržiūra: tiekiame geresnio našumo DH-A5 BGA perdirbimo mašiną. Atsidėjome bga perdirbimo ir automatinėms mašinoms, apimančioms didžiąją dalį Indijos, Europos ir Amerikos rinkos. Tikimės, kad tapsite jūsų ilgai komandos partneris Kinijoje. 1....
Aprašymas
Karšto oro optinė smd perdirbimo mašina
1. Greita peržiūra:
Mes tiekiame geresnio našumo DH-A5 BGA perdirbimo mašiną. Atsidėjome bga perdirbimui ir
automatinės mašinos, apimančios didžiąją dalį Indijos, Europos ir Amerikos rinkos. Tikimės tapti
Jūsų ilgametė komandos partnerė Kinijoje.
1. Specifikacija
Specifikacija | ||
1 | Bendra galia | 6800W |
2 | Viršutinis šildytuvas | 1200W |
3 | Apatinis šildytuvas | 2-as 1200W, 3-as IR šildytuvas 4200W |
4 | Galia | AC220V±10％50Hz |
5 | Vairuotojas | Naudotas servo vairuotojas. Visiškai automatinis paėmimas, išdėstymas, litavimas ir išlitavimas, aušinimas. |
6 | Operacijos režimas | Du režimai: rankinis ir automatinis, HD jutiklinis ekranas, protingas žmogus-mašina, skaitmeninės sistemos nustatymas. |
7 | drožlių tiektuvas | automatinis, skirtas 1*1~80*80 mm lustui |
8 | Optinis CCD kameros objektyvas | Automatinis į priekį / atgal, į dešinę / į kairę |
9 | Kameros padidinimas | 10x - 220x |
10 | Tikslus darbo stalo derinimas: | ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn |
11 | BGA padėties nustatymas | Lazerio padėtis, greita ir tiksli PCB ir BGA padėtis |
12 | Didžiausias oro greitis | Galima reguliuoti reguliavimo rankenėle, kad mažytė bga nejudėtų. |
13 | PCB padėties nustatymas | Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimis su "5 taškų atrama" + V formos griovelio plokštės laikiklis + universalūs tvirtinimo elementai. |
14 | Temperatūros kontrolė | K jutiklis, uždara kilpa, PLC valdymas, servo tvarkyklė |
15 | Įdėjimo tikslumas: | ±0,01 mm |
16 | Temperatūros tikslumas | ±1 laipsnis |
17 | Apšvietimas | 2 vnt. šviesos, nesvarbu, ar stebėtumėte lustą / PCB iš bet kurio vaizdo, šešėlio nėra |
18 | Temperatūros profilio saugojimas | daugiau nei 50 000 grupių |
19 | Temperatūros profilių įrašymas | viso tempo profilių įrašymas (tinka analizei) |
20 | PCB dydis | Max 420×470 mm Min 22×22 mm |
21 | BGA lustas | 2x2 - 80x80 mm |
22 | Minimalus atstumas tarp drožlių | 0.15 mm |
23 | Išorinis temperatūros jutiklis | 5 vnt |
24 | Matmenys | 730x670x940 mm |
25 | Grynas svoris | 91 kg |
2. Gaminys DH-A5 BGA perdirbimo stoties savybės ir privalumai
Pagrindinės DH-A5 BGA perdirbimo stoties savybės:
1. Stiprus ir tobulas funkcijų pasirinkimas
2. Su aštuoniomis temperatūros bangomis atminties programinėje įrangoje
3. Gali pasirinkti tinkamą temperatūros bangą pagal litavimo / išlitavimo užklausas
4. Pažangus temperatūros bangų šildymas
5. Gali pasiekti litavimo / išlitavimo automatiškai
6.reguliuojama lempa ir lazeris
7. Tinka bet kokio kampo komponentams išlituoti
8.PID protingas temperatūros valdymas gali išvengti IC žalos dėl greito ar nepertraukiamo įšilimo
9. Graži karšto lydalo sistema ir naudojama infraraudonųjų spindulių suvirinimo technologija
10. Šilumą lengva pradurti ir tolygiai paskirstyti, tinka įvairiems kompiuterio, nešiojamojo kompiuterio ir PlayStation BGA komponentams
11.Draugiška žmogaus ir mašinos veikimo sąsaja ir puikus LCD ekranas
12. Ergonomiškas dizainas, praktiškas ir lengvai valdomas
13.Garantija: 1 metai

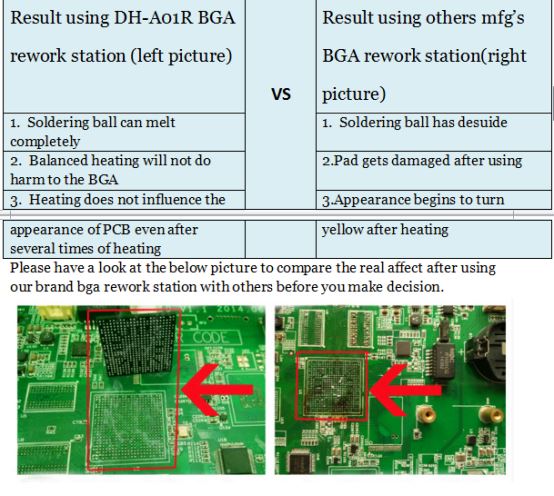

DH-A5 BGA Rework Station tikras remonto našumas:

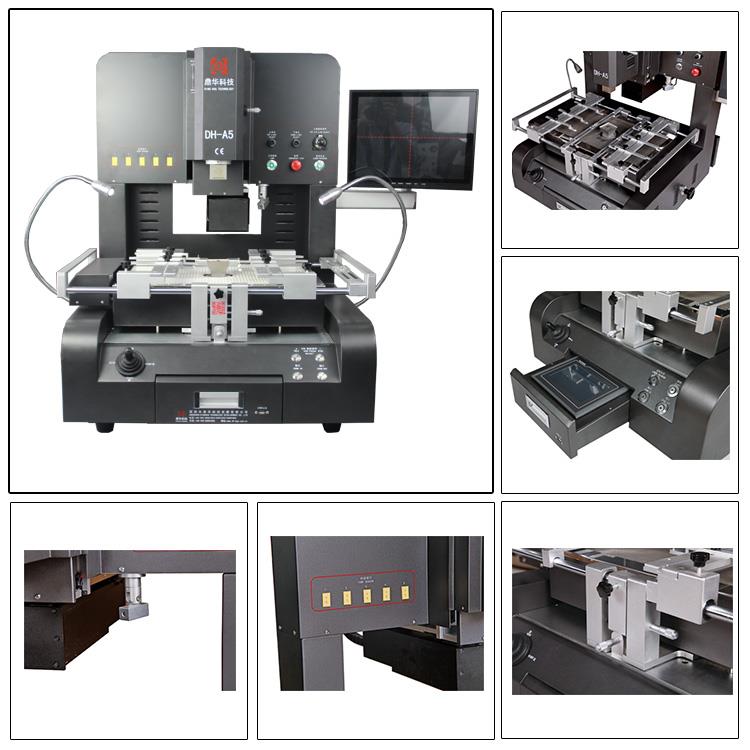

4. Išsamūs DH-A5 BGA REWORK STATION vaizdai

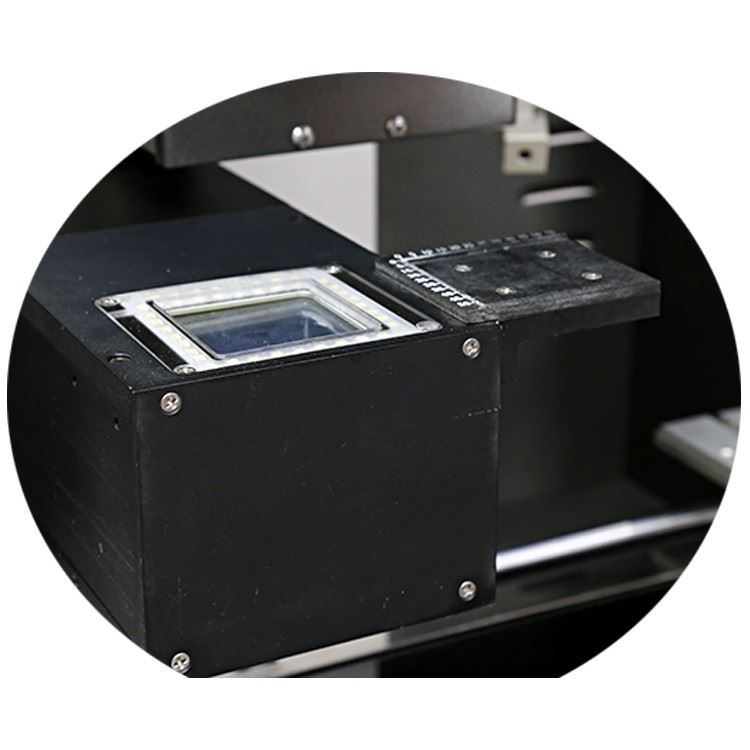

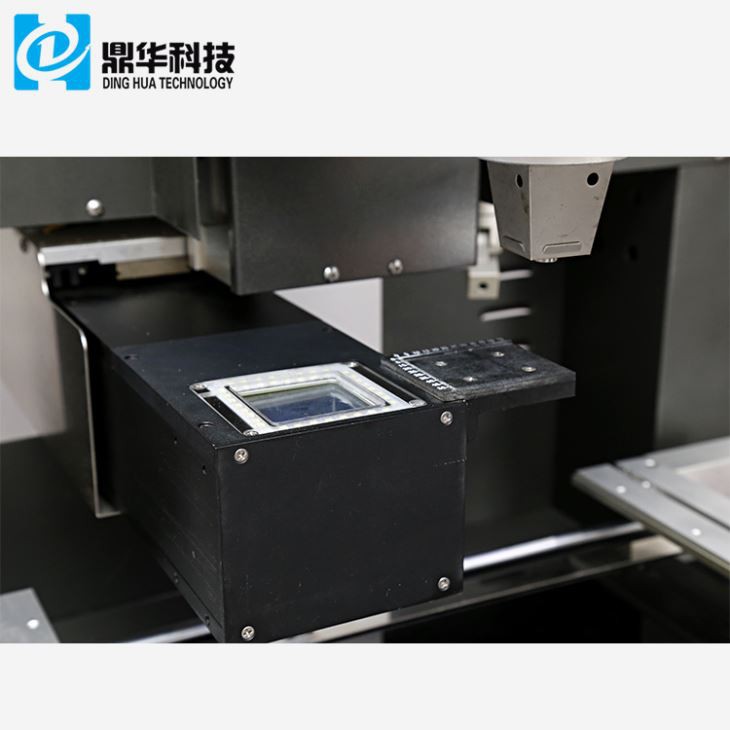

Skiedrų tiektuvas
Galimas pilnas automatinis drožlių tiektuvas, 1*1~80*80 mm skiedrų tiektuvas

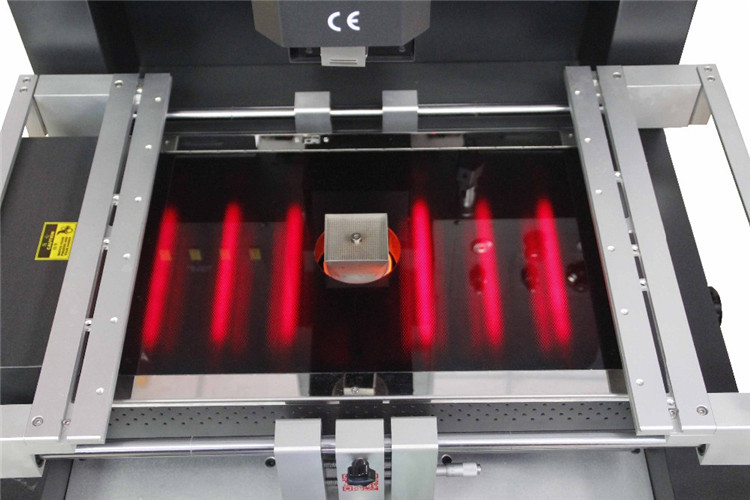

IR pakaitinimo zona
Anglies pluošto šildymo vamzdžiai, tamsią šviesą lengviau sugeria PCB / lustas ir aukšta temperatūra stiklas
Uždengę juos, galite išvengti mažų komponentų ir dulkių į vidų.

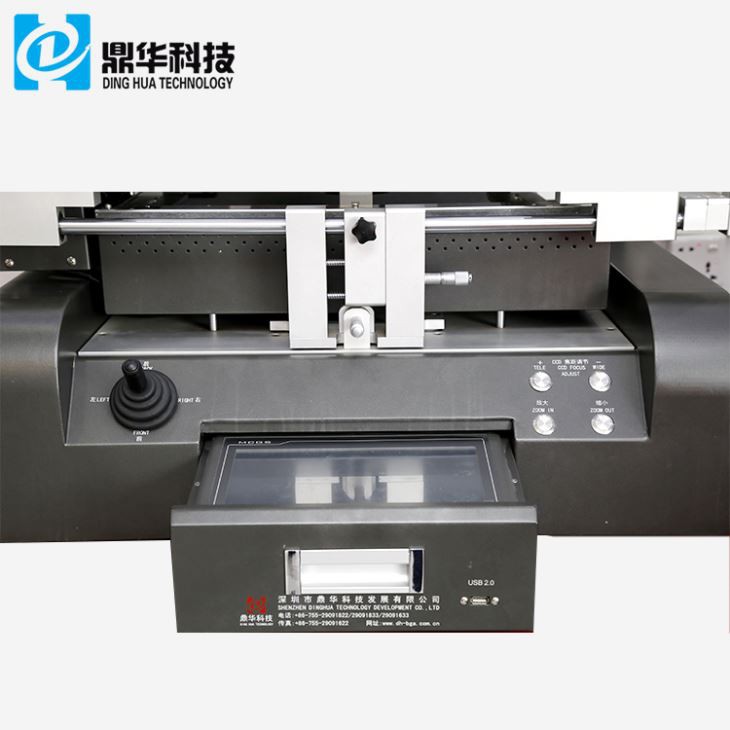

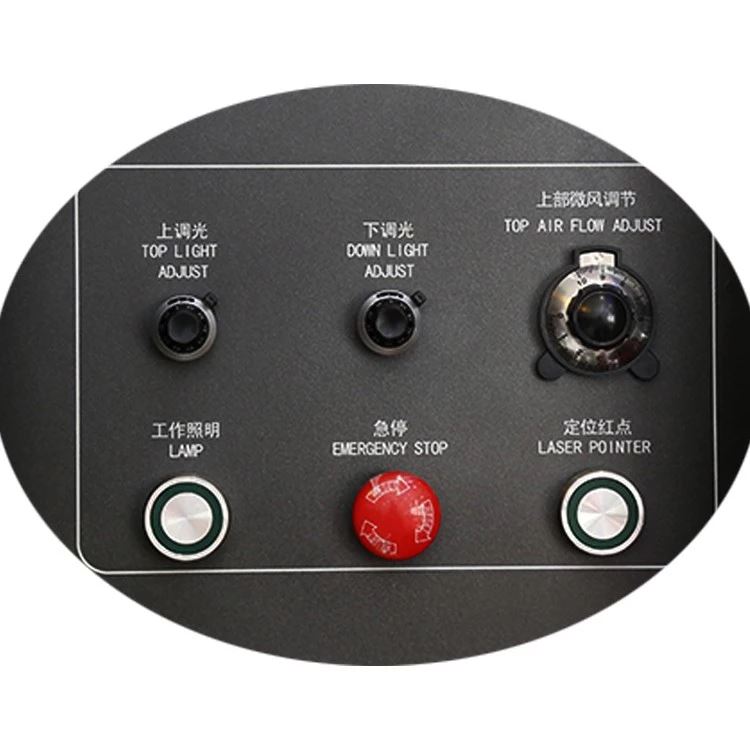

Funkciniai mygtukai
1. Oro srauto reguliavimo mygtukai, jis gali būti atnaujintas į visiškai automatinį (programuojamas), ypač mažiems
tikslūs komponentai.
2. Šviesų jungiklis: 2 lemputės gali padėti stebėti PCB arba lustą iš bet kokio vaizdo ir be šešėlio.
3. Avarinis mygtukas, optinių šviesų reguliavimo mygtukai ir padėties nustatymas lazeriu ir kt.

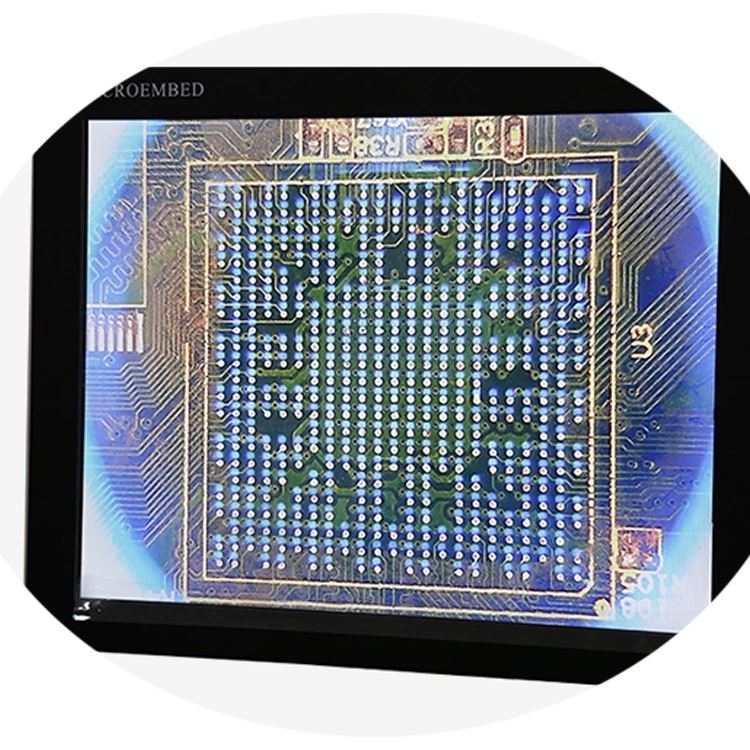

Monitoriaus ekranas
1980P, 15 colių, priartinkite 10x ~ 220x, jie gali padėti technikai geriau stebėti visus lusto ir PCB taškus.

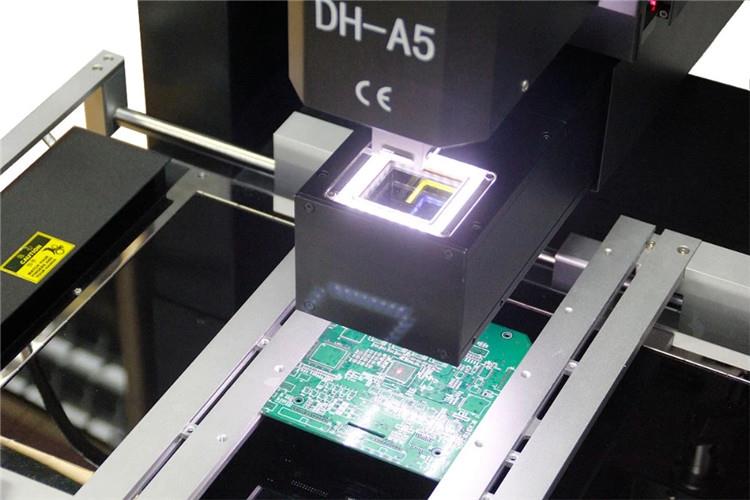

Optinė CCD kamera
Importuotas iš Japonijos, jis turi dvi puses, dėl kurių monitoriaus ekrane gali būti matomi lusto ir PCB taškai iki 5–10 milijonų pikselių.
6. DH-A5 BGA REWORK STATION pakavimas, pristatymas ir paslaugos

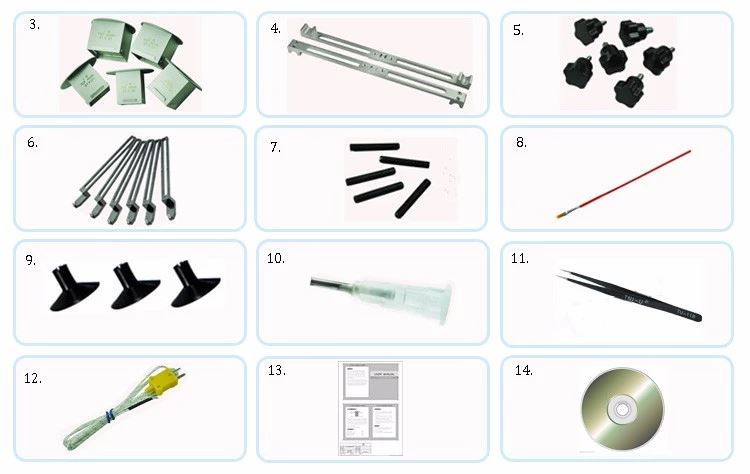

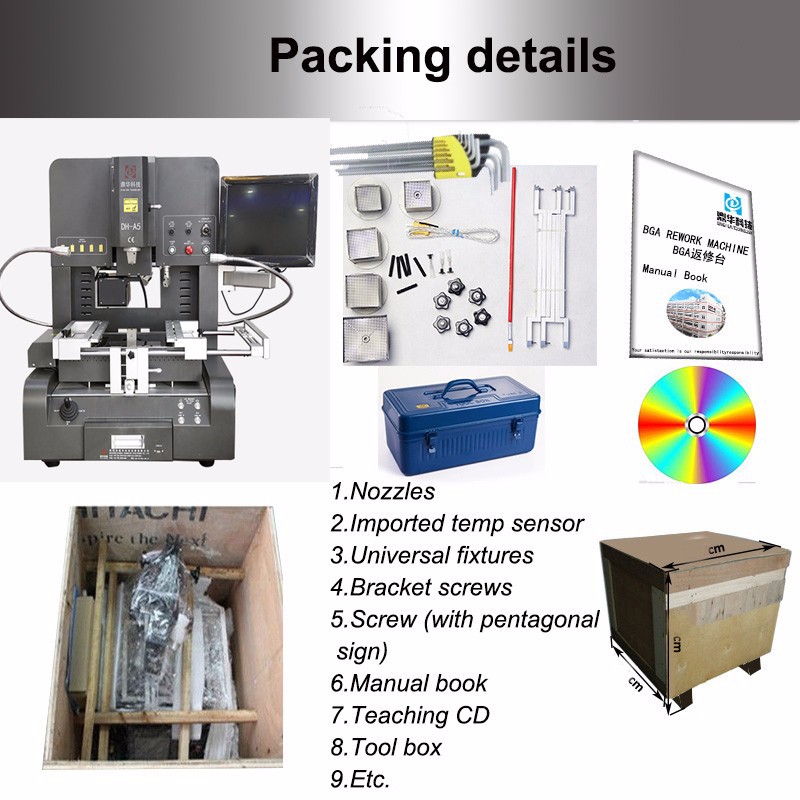

Pakavimo sąrašas
1, DH-380 BGA perdirbimo stotis (lietimui jautrus ekranas) 1 rinkinys
2, Rodyti 1 komplektą
3, Vakuuminis siurblys 3 vnt
4, DH-380 specifikacija (rankinė) 1 kopija
5, 5 dalių karšto oro antgalis (31*31/38*38/41*41/34*34/55*55)
6, anomalijos segtukas 6 vnt
7, žiedų rankenėlė 6 vnt
8, atraminis varžtas 6 vnt
9, Išorinis temperatūros jutiklis 1 vnt
Pristatymo detalės
DHL, TNT, FEDEX, oro transportu, jūrų laivyba ir sausumos transportu ir tt atvyksta į paskirties vietą skirtingais pristatymo būdais per 3–30 dienų.
7. Dinghua BGA perdirbimo stoties pranašumai:
Kodėl rinktis mus
Esame profesionalus BGA perdirbimo stoties gamintojas. Ir buvo šioje byloje daugiau nei 13 metų.
Užsiima projektavimu, kūrimu, gamyba ir pardavimu.
2. Mūsų mašina yra geriausios kokybės ir žema kaina. Yra populiarūs remonto dirbtuvėse ir mokymo mokykloje visame darbe.
Sveiki atvykę į mūsų agentą.
3. Greitas pristatymas: FedEx, DHL, UPS, TNT ir EMS. Daug modelių visada yra sandėlyje.
4. Mokėjimas: Western Union, PayPal, T/T.
5.OEM ir ODM yra sveikintini.
6. Visoje mašinoje bus vartotojo vadovas ir kompaktinis diskas.
