„Xray“ tikrinimo sistema
Įkėlimo platformą galima pasukti 360º, jo vaizdo detektorių galima pakreipti 60º, rentgeno spindulių šaltiniu pritaikytu uždaro šviesos vamzdeliu, naudojamu mobileauto, puslaidininku ir LED aptikimui ir kt.
Aprašymas
„Xray“ tikrinimo mašina padeda jums įgyti geresnę kokybę
„Dinghua“ technologija naudoja pažangiausią įrangą ir technologiją, kad užtikrintų aukščiausią kokybės ir tikslumo lygį. Mūsų rentgeno tikrinimo sistemos yra tinkamos įvairioms pramonės šakoms, įskaitant automobilių, elektroniką, automobilių ir puslaidininkį. Automobilių sektoriuje ir pramonės sektoriuje rentgeno tikrinimo sistemos yra naudojamos norint nustatyti komponentų, tokių kaip oro pagalvės, liejimo, metalinės dalys, aliuminio dalys ir tt, defektus ir tt Šios pramonės šakos, mūsų sistemos nustato elektroninių komponentų trūkumus, pvz. Aliuminio dalių įtrūkimai, liežuviai ir kt.
Vienas rentgeno tikrinimo sistemų pranašumas yra tas, kad jos yra neardomosios, tai reiškia, kad nepažeidžiame bandomo produkto. Tai taupo laiką, nes sugedusias dalis galima greitai nustatyti ir pakeisti, kol jos nesukelia problemų.
„XRAY“ tikrinimo mašinos parametrai
|
Mašinos statusas |
Rentgeno vamzdis |
|||
|
Maitinimo šaltinis: |
AC220V 10a |
Rentgeno vamzdžio tipas: |
uždarytas |
|
|
Galia: |
1,9 kW |
Dabartinis: |
200ɥA |
|
|
Durų atidarymas: |
metodo vadovas |
Įtampa: |
90KV -130 kv |
|
|
Aptikimo metodas: |
neprisijungus |
Fokusavimo dydis: |
5um |
|
|
Dimensija: |
1475 × 1465 × 1930 mm |
Geometrinis padidinimas: |
300 kartų |
|
|
Svoris: |
Apytiksliai 2100 kg |
Aušinimo metodas: |
Oro aušinimas |
|
|
Vaizdo gavimo sistema |
||||
|
Veiksminga vaizdavimo sritis: |
130 × 130 mm |
Radiacijos tolerancija: |
10000Gy |
|
|
„Pixel Matrix“: |
1536 ×1536 |
Dydis: |
176 ×176 ×47 |
|
|
Pixel dydis: |
85µm |
Detektorius: |
Nauja TFT |
|
|
Erdvinė skiriamoji geba: |
5,8lp\/mm |
Veikimo temperatūra: |
10-40 laipsnis |
|
Sėkmingi atvejai
Pasirinkite jums tinkamiausią sistemą.

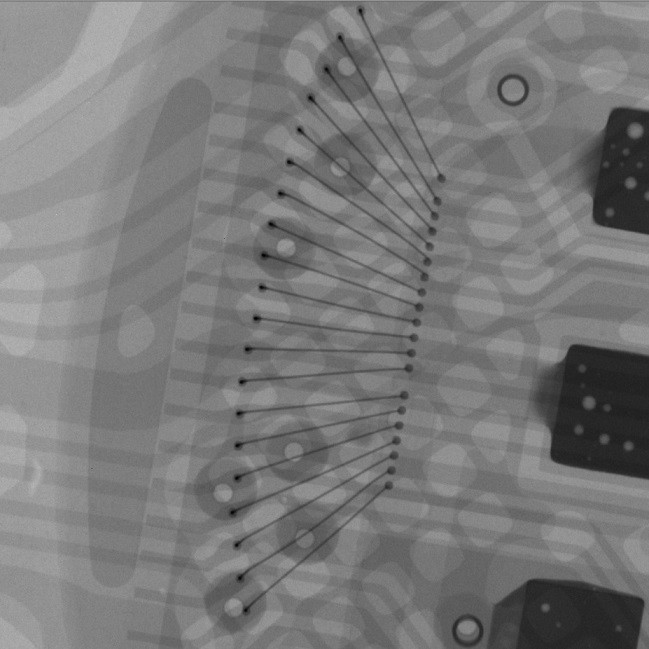

IC auksinė viela
Patikrinami auksiniai laidai, matomi kiekviena viela yra tikslus, o ne trumpas ar sulaužytas.

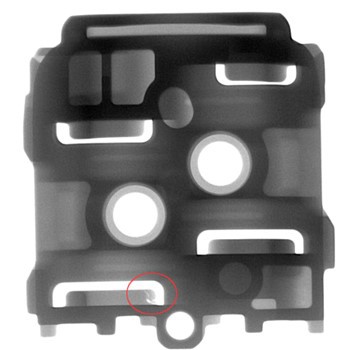

Metalinės dalys
Vienoje plieninės dalies elektronikos gaminių dalyje išnyko kampas
Metaliniai vyriai
Šis bus sulankstytas tūkstančiais, kai jis bus surinktas į mobilųjį telefoną,
Reikia apžiūrėti, įsitikinti, kad nėra įtrūkimų ar defektų.
LED lustas
Norėdami apžiūrėti savo burbuliukus, įsitikinkite, kad jis atitinka naudojimo standartą.

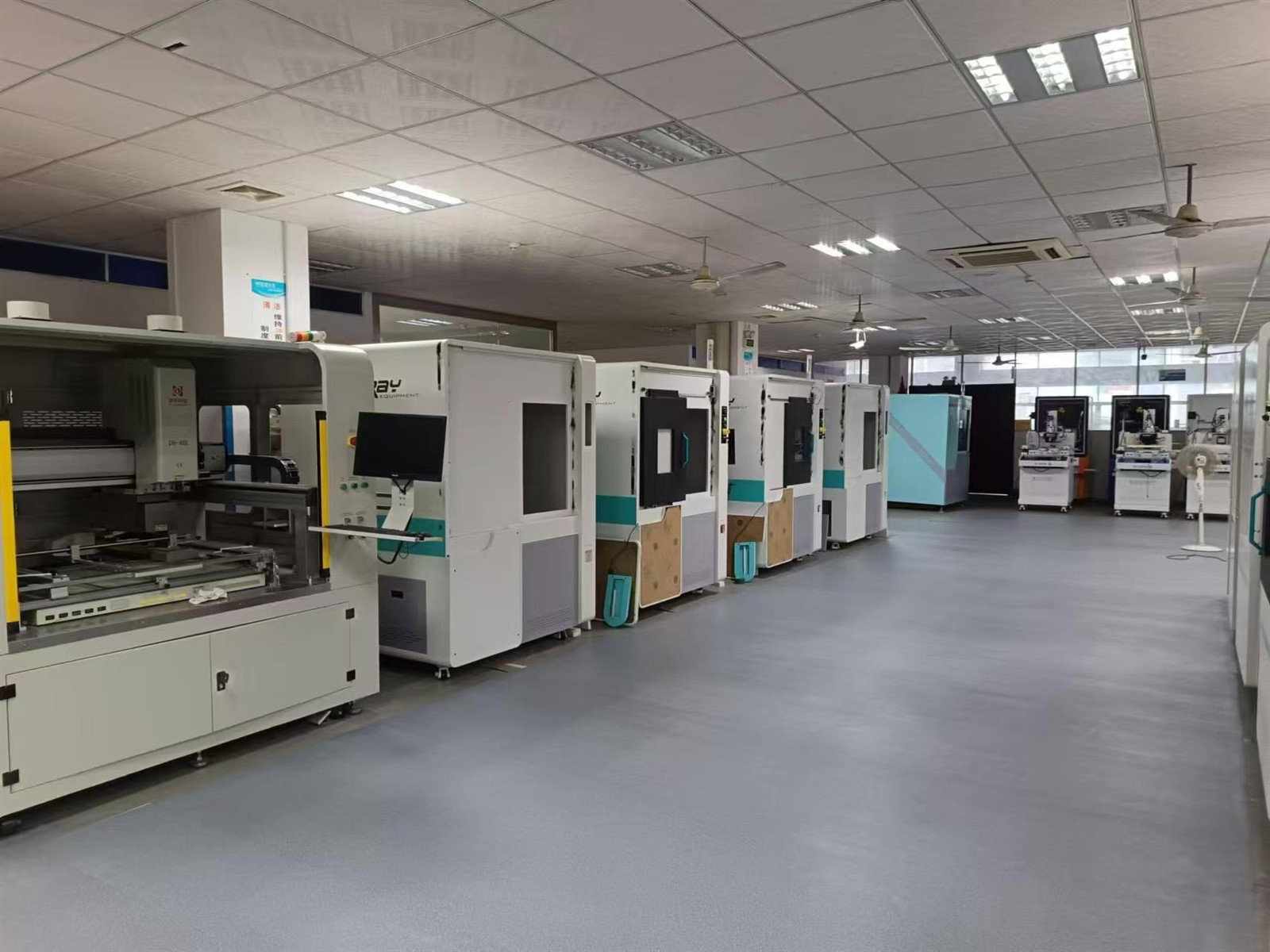

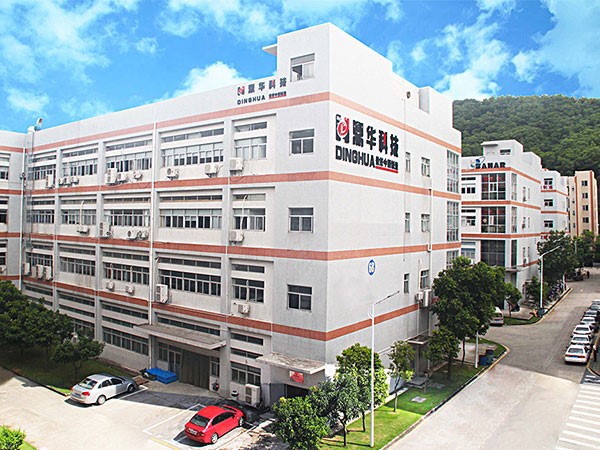

Mūsų gamykla ir virpėjimas
Savarankiškas R&D ir gaminant Kinijoje
Dažnai užduodami klausimai
Jei nėra jūsų atsakymų, tiesiog susisiekite su mumis
Kas yra rentgeno spindulių patikrinimas ir kaip jis veikia?
+
-
Rentgeno tikrinimas yra neardomojo bandymo metodas, kuriame naudojama elektromagnetinė spinduliuotė
Prasiskverbia į objektą ir sukuria jo vidinės struktūros vaizdą. PCB kontekste,
Rentgeno tikrinimo mašinos gali atskleisti nematomus paslėptas funkcijas ant schemų plokščių, matomų prie
plika akis. Aišku, kiti objektai, pavyzdžiui, aliuminio dalys, battert ir diskonuojančios dalys
taip pat galima patikrinti.
Kokie yra PCB rentgeno tikrinimo pranašumai?
+
-
Rentgeno tikrinimo mašinos teikia keletą naudos PCB. Pirmiausia jie suteikia būdą vizualizuoti komponentus ir pėdsakus, paslėptus po PCB paviršiumi; Tai padeda patvirtinti vidines komponento ryšius ir aptikti visus defektus.
Antra, rentgeno spindulių tikrinimo mašinos gali greitai ir tiksliai apžiūrėti PCB, taip taupant išlaidas, laiką ir išteklius gamintojams.
Galiausiai rentgeno tikrinimo mašinos gali aptikti daugybę defektų, įskaitant įtrūkimus, tuštumas ir suvirinimo problemas, gali sumažinti produkto gedimo riziką.
Kokių tipų defektai gali aptikti rentgeno tikrinimą?
+
-
Rentgeno tikrinimo mašinos gali nustatyti daugybę PCB defektų, įskaitant tuštumas litavimo jungtyse, komponentams sukurtos įtrūkimai, potencialūs laidai ir grandinės nutrūko. Jie taip pat gali aptikti esminio užpildymo, komponentų buvimą ir patikrinimą, laidų surišimo problemas ir padirbtus komponentus.
Ar rentgeno spindulių patikrinimas gali aptikti padirbtas dalis?
+
-
Taip, rentgeno tikrinimas gali padėti nustatyti padirbtų dalis. Skirtingi komponentai, elektrinės savybės, medžiagų sudėtis ir matmenys, palyginti su tikrais komponentais, galima aptikti naudojant rentgeno vaizdus.
Kokie yra rentgeno egzamino apribojimai?
+
-
Rentgeno tyrimas nėra patikimas metodas ir jis turi savo apribojimus. jis negali aptikti komponento viduje esančių defektų
Naudojant sudėtingesnius metodus, tokius kaip 3D rentgeno spinduliai ar KT nuskaitymai. Be to, rentgeno tikrinimo mašinos skiriamoji geba taip pat gali būti ribota, o tai gali nepadėti analizuoti komponentų.
