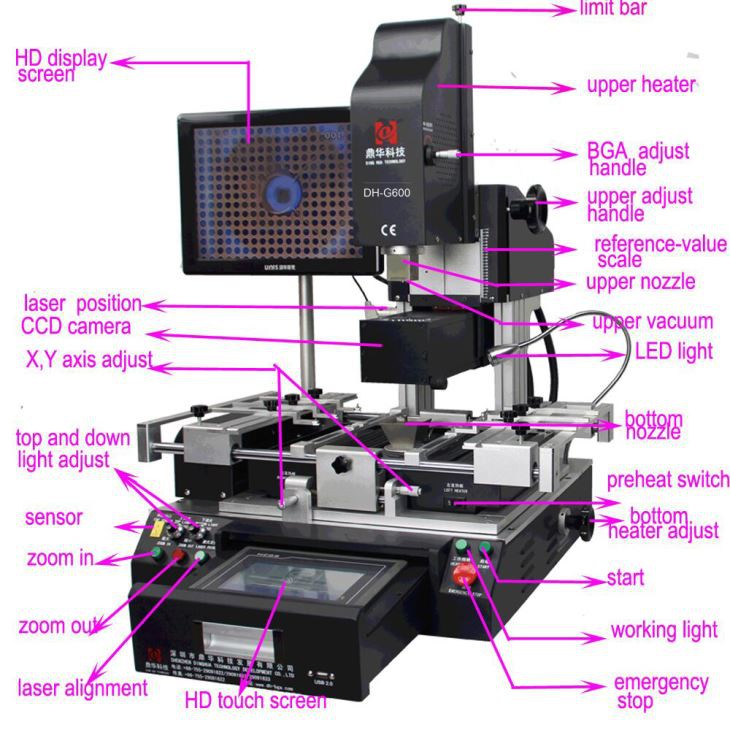

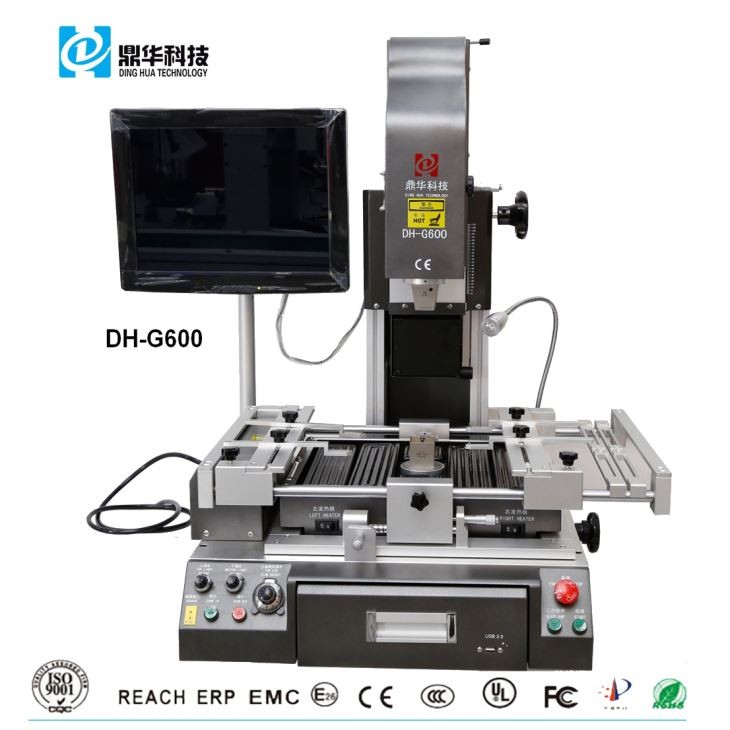

DH-G600 optinis išlygiavimas BGA remonto stotis remontui BGA, QFN, CSP, LGA, SMD
2,00- 3999,00 JAV doleriai / vienetai
1 gab. Min. Įsakymas
Matmenys: 610 * 570 * 750mm
Svoris: 60 kg
Nominalus pajėgumas: 5300 W
Dabartinis: 20A
Įtampa: AC 110 ~ 240 V ± 10% 50 / 60Hz
Nominalus darbo ciklas: 100%
Aprašymas
Humanizuotas dizainas:
Įterptas su Pramoniniu kompiuteriu + Pažangus temperatūros modulis, stabilus ir patikimas.
"Windows" OS sąsaja anglų ir kinų + USB sąsaja, paprasta valdyti.
l 5 skirtingo dydžio purkštukų: viršutinė: 31 * 31mm, 38 * 38mm, 41 * 41mm. Apatinis: 34 * 34mm 55 * 55mm.
l Bet kokio dydžio antgalis gali būti įprastas, titano lydinio medžiaga, neverta deformuotis, niekada nerūdijanti.
l Priimami trys šildymo zonos, viršutinis šildytuvas ir apatinis šildytuvas yra karštas oras, apačioje yra infraraudonųjų spindulių įkaitinimo zona.
l Didelio galingumo kryžminio srauto ventiliatorius, greitai aušinantis PCB, neleidžia jam deformuotis.
Tiksli temperatūros kontrolė:
● Trys nepriklausomi temperatūros šildymai + PID savaiminis nustatymas reguliuojamas + PLC valdiklis, kad būtų užtikrintas tikslumas ± 2 ° C temperatūroje.
l Jis gali nustatyti 8 segmentų šildymą ir masyvų grupių temperatūros profilio saugojimą.
■ Paprastai nustatykite BGA šildymo kreivę ir rodomą paiešką.
l Automatinė temperatūros kreivės analizė.
Patogus vizualinis derinimas:
l Optiškai suderinta sistema + CCD spalvų objektyvo sistema.
l 2 spalvų atskyrimas, didinimas, mikro reguliavimas.
l automatinis fokusavimas, automatinis korekcija, automatinis spalvų diferencijavimas.
l Šviesos reguliavimo sistema.
l "Japan Panasonic" fotoaparatas gali judėti pirmyn ir atgal.
l Įdiegta vakuuminė siurblys, patogiai paimkite bga lustą po desoldering.
Tikslumo komponentai:
l Tikslinkite bge mikroschemos pataisymo rankenėlę, sureguliuokite bga lusto kampą.
l X, Y, Z mikrometrų tikslinimo, išdėstymo tikslumas bus ± 0.01 mm.
l V-griovelio gnybtas + universalus tvirtinimo elementas tinka visų tipų PCB.
l karšto oro purkštukas su magnetu, pasukamas bet kokiu kampu, lengvai pakeičiamas ir veikia.
l Apšildymo sistema ir įdėjimo galvutė 2 vienos konstrukcijos, tiksli padėtis.
l Aukščiausia oro greičio reguliuojama funkcija, neleidžia mažam bga judėti kaitinant.
Puikus saugos dizainas:
l Apsauga nuo ventiliatoriaus gedimo, termoporos apsaugos nuo pažeidimo funkcija.
l Apsauga nuo perkaitimo, avarinio stabdymo funkcija.
l Paleiskite slaptažodį ir pakeiskite apsaugą.
Specifikacija:
Bendra galia | 5300W |
Viršutinis šildytuvas | 1200 W |
Apatinis šildytuvas | 2nd 1200W, 3rd IR šildytuvas 2700W |
Galia | AC220V ± 10 % 50Hz |
Aukščiausias karšto oro greitis | Galima sureguliuoti su reguliavimo rankenėle |
Operacijos režimas | Rankinis valdymas, HD jutiklinis ekranas, protingas žmogus, skaitmeninės sistemos nustatymas |
Optinis CCD kameros objektyvas | Priekyje / atgal |
Fotoaparato didinimas | 1,6 milijono taškų |
Darbo pjūvio tikslinimas: | ± 15 mm į priekį / atgal, ± 15 mm į dešinę / į kairę |
Paskirties vietos tikslumas: | ± 0.01 mm |
Apšvietimas | Taivanas vadovavo darbo šviesai, bet kampas reguliuojamas |
Temperatūros profilio saugykla | 50000 grupių |
PCB padėtis | Pažangi padėtis, PCB galima reguliuoti X, Y kryptimi, naudojant "5 taškų palaikymą" + "V-groov" laikiklį + universalius įtaisus. |
Temperatūros kontrolė | K jutiklis, uždara kilpa |
Tempio tikslumas | ± 2 ℃ |
PCB dydis | Maks. 390 × 400 mm Min. 22 × 22 mm |
BGA lustas | 1x1 - 80x80 mm |
Mažiausias likučių tarpas | 0,15 mm |
Išorinis daviklis | 1 vnt |
Matmenys | L610 × W570 × H750 mm |
Grynas svoris | 60kg |
