Reballing Station Ir Rework Station Reflow stotis

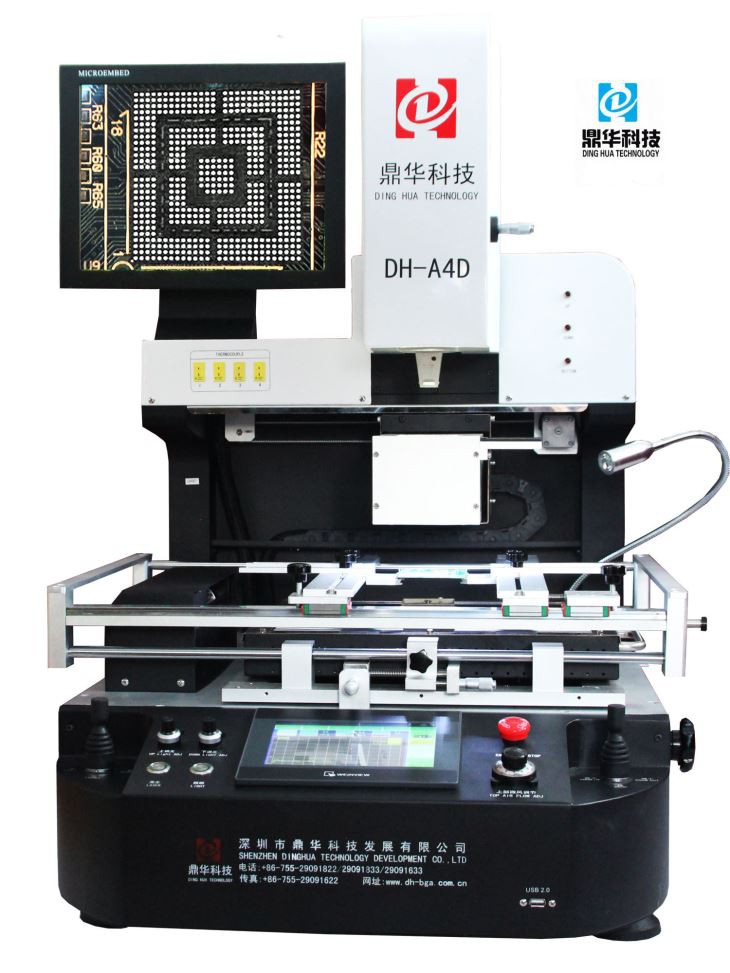

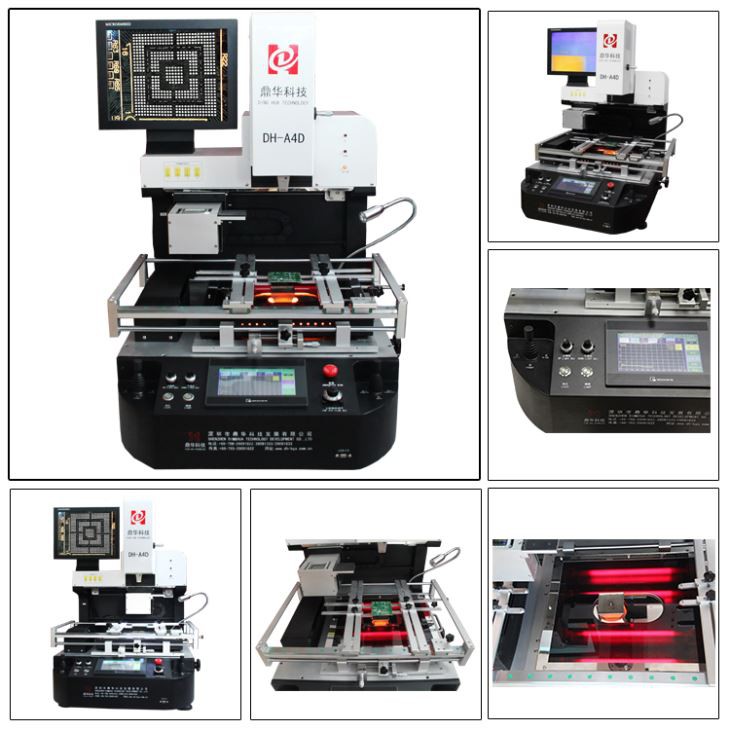

DH-A4D aukštųjų technologijų galas su specialios kokybės surinkimo intelektualiąja optinio derinimo BGA perdirbimo stotimi

Specifikacija



Bendra galia	6800W
Viršutinis šildytuvas	1200W
Apatinis šildytuvas	2-as 1200W, 3-as vokiškas IR infraraudonųjų spindulių šildytuvas 4200W
Įtampa	AC220V/110V ±10％ 50Hz/60Hz
Veikimo režimas	Dvigubo vairasvirtės veikimas. Visiškai automatinis padėties nustatymas, litavimas, aušinimas, integravimas.

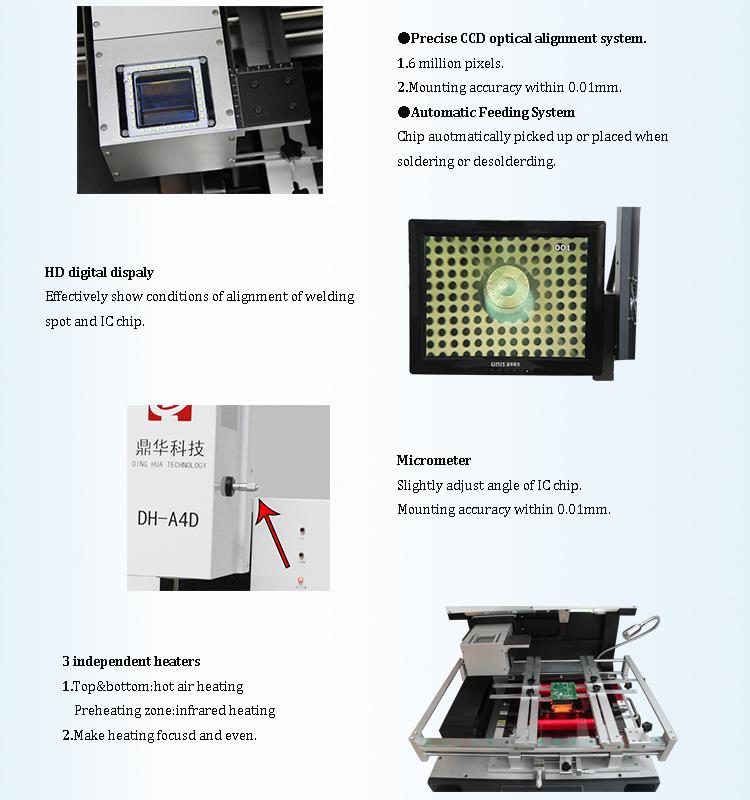

Optinis CCD kameros objektyvas	Automatinis į priekį / atgal, į dešinę / kairę arba rankinis vairasvirtėmis
Kameros padidinimas	2.0 mln. pikselių (skaitmeninis priartinimas 10X-180X kartų)
Tikslus darbo stalo derinimas:	±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn
BGA padėties nustatymas	Lazerio padėtis, greita ir tiksli PCB ir BGA padėtis
Didžiausias oro greitis	Galima reguliuoti reguliavimo rankenėle, kad mažytė BGA nejudėtų.

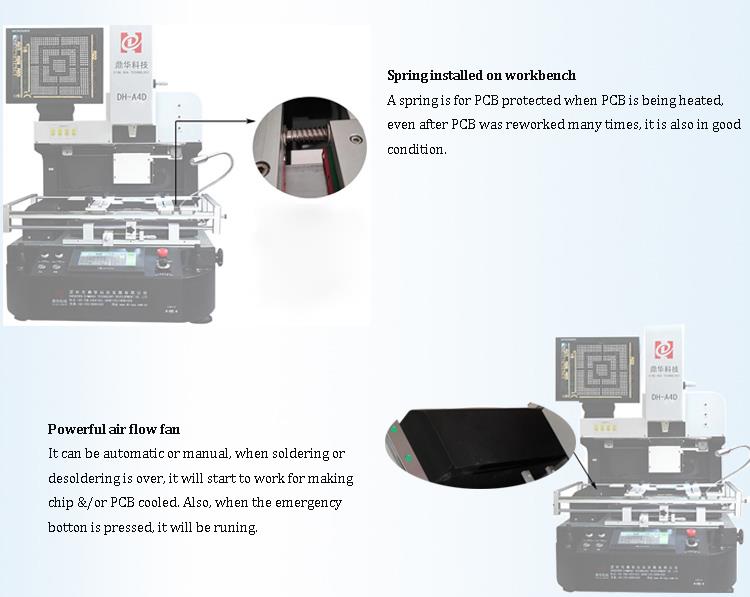

PCB padėties nustatymas	Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimi su "5 taškų atrama" + V formos griovelio PCB laikiklis + universalūs tvirtinimo elementai.
Temperatūros valdymas	K jutiklis, uždara kilpa, PLC valdymas, servo tvarkyklė
Įdėjimo tikslumas:	±0.01 mm
Temperatūros tikslumas	±1 laipsnis
Apšvietimas	Taivano LED darbinis žibintas, reguliuojamas bet koks kampas
Temperatūros profilio saugojimas	50 000 grupių
PCB dydis	Maks. 500×420 mm min 22×22 mm
BGA lustas	1x1 - 80x80 mm
Minimalus atstumas tarp drožlių	0.1 mm
Išorinis temperatūros jutiklis	4 vnt

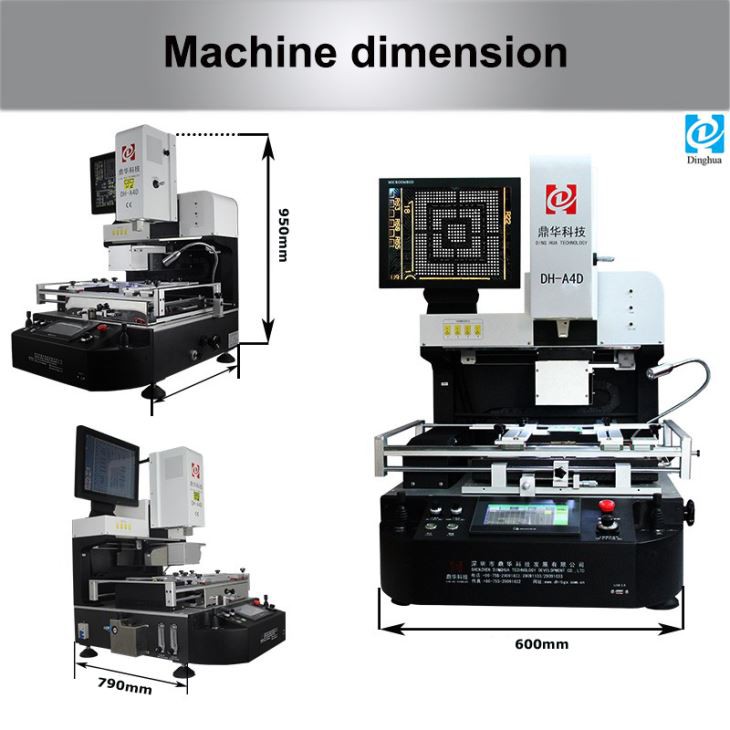

Matmenys	790x60x950 mm
Grynasis svoris	95 kg

Taikymas

1. Visas pertvarkymo programų asortimentas vidutinio ir didelio masto paslaugų centruose, mobiliųjų ir radijo sistemų remontas,

2. mobilieji telefonai, delniniai kompiuteriai, delniniai kompiuteriai, nešiojamieji kompiuteriai, nešiojamieji kompiuteriai, nešiojama medicinos įranga LAN įrenginiai, tinklo mazgai, kariniai

3. Bendraikomunikacijos įranga ir kt.

2. Taikoma visų rūšių lustams, pvz., BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP ir kt. su alavu švino ir be švino taisyti.

Paslaugos

1. Išankstiniuose išpardavimuose nemokamai demonstracinėms ir informacinėms konsultacijoms, vietoje arba vaizdo įrašu.
2. Galiu pateikti proceso vaizdo įrašą ar mokymus prieš išsiuntimą, jei reikia.
3. Po pardavimo, su stipria profesionalia technine atsargine komanda.

4. Siūlykite dideles nuolaidas dideliems užsakymams arba pakartotiniams užsakymams.

5.Garantija: 1 metai nemokamai, o už kitus metus gausite dalių kainą.

Kaip veikia automatinė BGA perdirbimo stotis?

DUK

1. Kaip apie pakuotę? Ar saugu pristatymo metu?

Visos mobiliųjų telefonų LCD atnaujintos mašinos yra saugiai supakuotos į standartinę stiprią medinę dėžutę arba kartoninę dėžutę su putplasčiu viduje.

2. Koks yra pristatymo būdas? Kiek dienų mašina ateis pas mus?

Mašiną išsiųsime per DHL, FedEx, UPS ir tt (servisas nuo durų iki durų), maždaug per 5 dienas.

Arba lėktuvu į savo oro uostą (nuo durų iki oro uosto paslauga), maždaug 3 dienos.

Arba jūra į jūrų uostą, minimalus CBM reikalavimas: 1 CBM, maždaug 30 dienų iki atvykimo.

3. Ar suteikiate garantiją? Kaip apie aptarnavimą po pardavimo?

Atsarginėms dalims nemokama 1 metų garantija, techninė pagalba visą gyvenimą.

Mes turime profesionalią aptarnavimo po pardavimo komandą, jei turite klausimų, asistento vaizdo įrašai taip pat pateikiami aptarnaujant po pardavimo.

4. Ar šią mašiną lengva valdyti? Jei neturiu patirties, ar taip pat galiu jį gerai valdyti?

Ar pateikiate vartotojo vadovą ir naudojimo vaizdo įrašus, kad palaikytumėte mus?

Taip, mūsų aparatai sukurti taip, kad juos būtų lengva naudoti. Paprastai jums prireiks 2-3 valandų, kol išmoksite dirbti, jei esate technikas,bus daug greičiau išmokti. Anglišką vartotojo vadovą pateiksime nemokamai, o operacijos vaizdo įrašas yra prieinamas.

5, jei atvyksime į jūsų gamyklą, ar suteiksite nemokamą mokymą?

Taip, nuoširdžiai kviečiame apsilankyti mūsų gamykloje, mes surengsime jums nemokamą mokymą.

6. Koks yra mokėjimo būdas?

Mes priimame mokėjimo sąlygas: banko pavedimas, Western Union, Money Gram, Paypal ir kt.

Yra keturi pagrindiniai BGA tipai: PBGA, CBGA, CCGA ir TBGA, o pakuotės apačioje paprastai yra

prijungtas prielitavimo rutulio matrica kaip įvesties/išvesties išvestis. Tipiškas atstumas tarp litavimo rutulių matricų šiuose paketuose yra

1.{1}}mm, 1,27 mm, 1,5 mm.

Įprasti litavimo rutulių švino ir alavo komponentai daugiausia yra 63Sn/37Pb ir 90Pb/10Sn. Standartai įvairiose įmonėse skiriasiįmonė. BGA surinkimo technologijos požiūriu BGA turi geresnes charakteristikas nei QFP įrenginiai, kuriedaugiausia atsispindi tai, kad BGA įrenginiams keliami ne tokie griežti montavimo tikslumo reikalavimai. Trinkelės poslinkis yra kaipnet 50%, o įrenginio padėtis gali būti automatiškai koreguojama dėl lydmetalio paviršiaus įtempimo. Ši situacijaEksperimentais įrodyta, kad jonas yra gana akivaizdus. Antra, BGA nebeturi panašios kaiščio deformacijos problemosQFP ir kiti įrenginiai, o BGA taip pat turi geresnį vienodumą nei QFP ir kiti įrenginiai, o jo išvesties atstumas yra daug didesnisnei QFP, kuris gali žymiai sumažinti litavimą. Įklijavimo spausdinimo defektai sukelia litavimo jungčių „sujungimo“ problemą;

be to, BGA turi geras elektrines ir šilumines charakteristikas, taip pat didelį sujungimo tankį. Pagrindinis trūkumasBGA yra tai, kad sunku aptikti ir taisyti litavimo jungtis, o litavimo jungčių patikimumo reikalavimai yra gana griežti,kuris riboja BGA įrenginių taikymą daugelyje sričių.
