Karšto oro jutiklinis ekranas BGA litavimo stotis



Esame gamintojas, daugiau nei 8 metus bendradarbiaujantis su tarptautinėmis kompanijomis, tokiomis kaip Foxconn, Lenovo, Huawei, BGA/SMT perdarymo stočių srityje. Mūsų BGA perdirbimo stotys parduodamos visame pasaulyje, o agentus turime tokiose šalyse kaip Iranas, JAV, Meksika, Indija ir Vietnamas. Tikimės, kad ir jūs galite prisijungti prie mūsų. Jūsų pasitenkinimas visada yra mūsų siekis.

Savybės

• Plačiai naudojamas perdirbant CPU ir GPU lustus nešiojamuosiuose kompiuteriuose, PS3, PS4, XBOX360 ir kt.
• BGA lustų litavimas, išlitavimas, pašalinimas ir montavimas rankiniu būdu.
• Įrengti tiek viršutiniai, tiek apatiniai karšto oro šildytuvai ir apatinė infraraudonųjų spindulių šildymo plokštė.
• Patogi vartotojui jutiklinio ekrano sąsaja, kad būtų lengva valdyti.
• Palaiko BGA, CCGA, QFN, SMD komponentų ir kt.
• Tikslus temperatūros valdymas ±2 laipsnių tikslumu.
• Aukščiausios saugos funkcijos, įskaitant avarinę apsaugą.

Produkto parametras

Bendra galia	4800W
Viršutinis šildytuvas	800W
Apatinis šildytuvas	2-as 1200W, 3-as IR šildytuvas 2700W
Galia	AC220V±10% 50Hz
Apšvietimas	Taivano LED darbinis žibintas, reguliuojamas bet koks kampas.
Veikimo režimas	Stalčių stiliaus HD jutiklinis ekranas, išmani pokalbio sąsaja, skaitmeninės sistemos nustatymas
Sandėliavimas	50 000 grupių
Viršutinio šildytuvo judėjimas	Į dešinę / į kairę, į priekį / atgal, sukite laisvai.
Padėties nustatymas	Sumanus padėties nustatymas, PCB galima reguliuoti X, Y kryptimis "5 taškų palaikymas" + V-groov PCB laikiklis + universalūs šviestuvai.
Temperatūros valdymas	K jutiklis, uždara kilpa
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Maks. 390×400 mm Min 22×22 mm
BGA lustas	2x2 mm - 80x80 mm
Minimalus atstumas tarp drožlių	0.15 mm
Išorinis temperatūros jutiklis	1 vnt
Matmenys	610*620*560mm
Grynasis svoris	40 kg

Produkto savybė

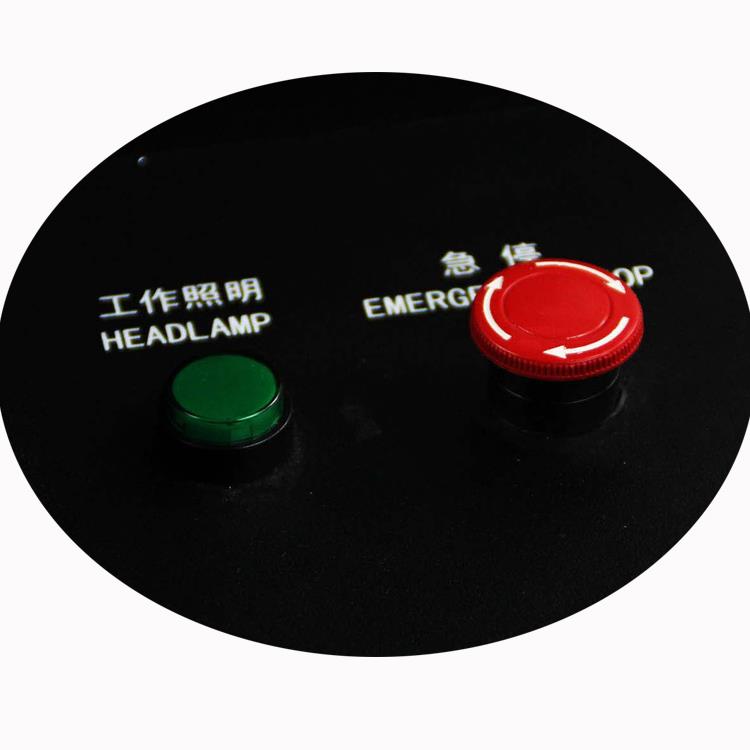

Mašinos avarinis mygtukas, bet kokia skubi būklė, jį galima paspausti, tada BGA pertvarkymas

mašina nedelsiant nustoja veikti, o kryžminio srauto ventiliatorius pradeda atvėsti PCB / lustui ir

apšviestas pakaitinimo plotas.

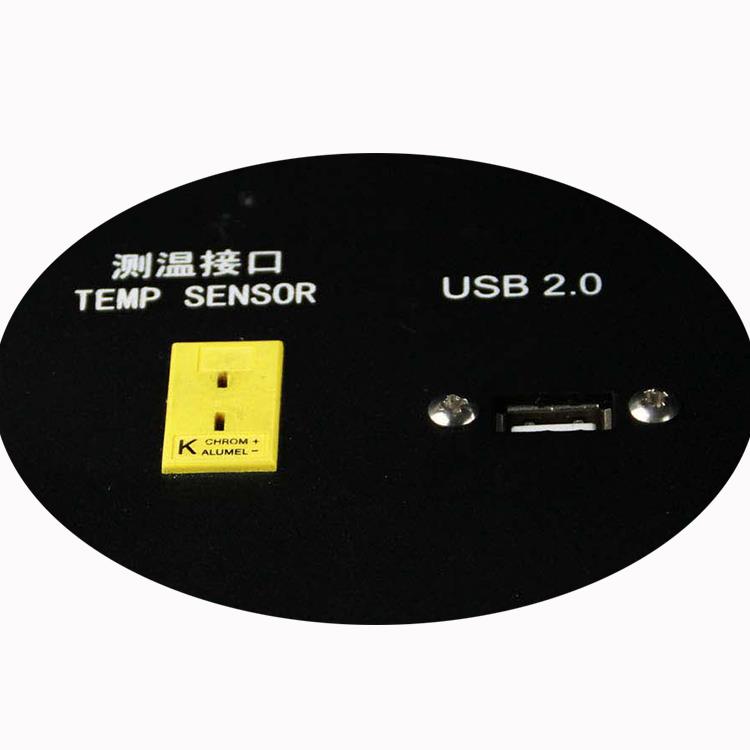

Tempe jutiklis gali stebėti temperatūrą realiuoju laiku luste, USB 2.{2}} programinės įrangos įkėlimui

arba atsisiųsti ekrano kopiją ir pan.

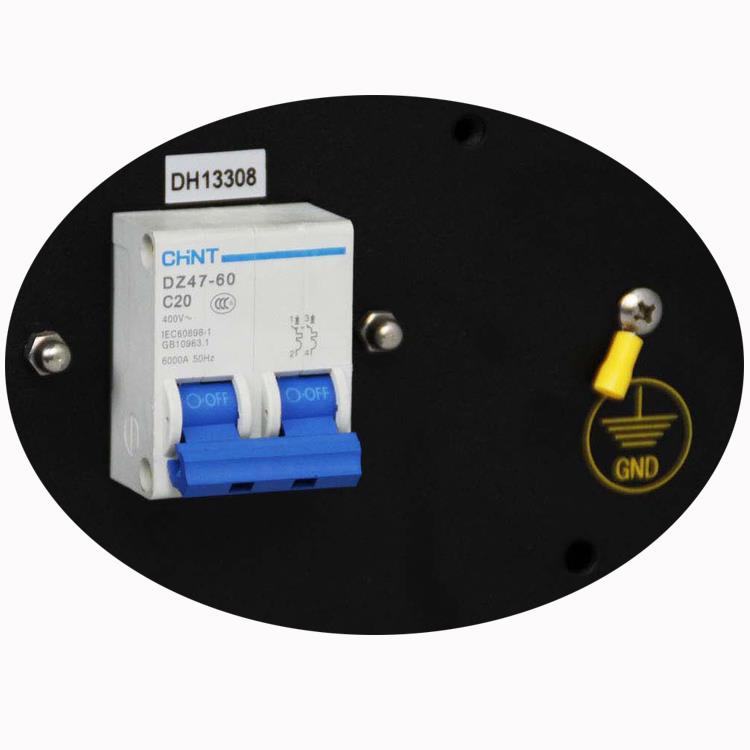

Oro jungiklis, kuris sustos, kai valiuta nebus normali (daugiau ar mažiau), pvz., nutekėjimas

elektros energijos, trumpojo jungimo, maitinimo įtampa viršija įprastą diapazoną (+/- 10%).

"GND", skirtas prijungti įžeminimo laidą, kad būtų užtikrinta saugesnė technologija naudojant mašiną.

Kaip veikia BGA litavimo stotis?

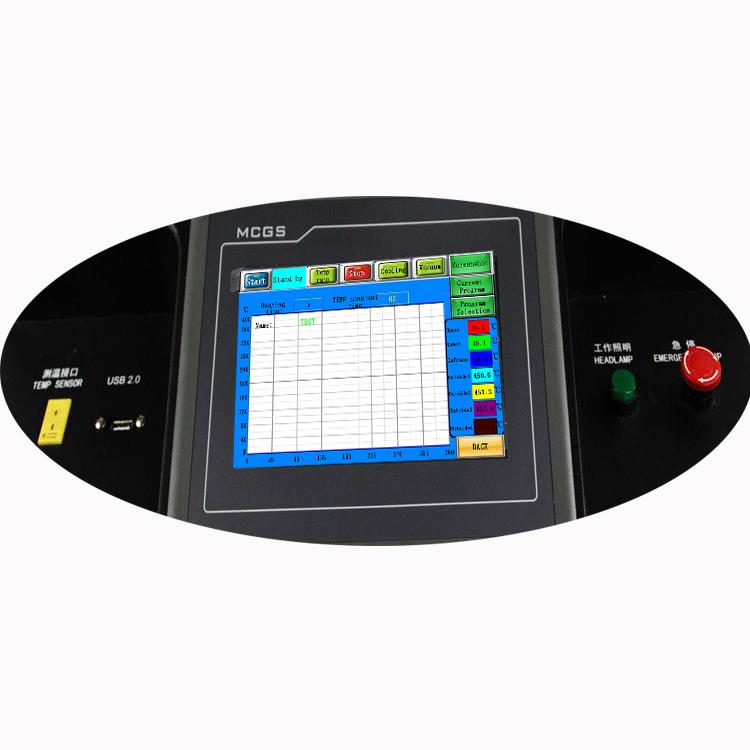

BGA litavimo stotelė turi tvarkingą ir paprastą valdymo sąsają su vienu temperatūros jutiklio prievadu, USB 2.0 prievadu, šviesos jungikliu ir avariniu mygtuku. Pramoninis kompiuteris su 7-colių jutikliniu ekranu gali saugoti iki 5,000 profilių, kad galėtumėte išsaugoti sėkmingus profilius, kad galėtumėte pasinaudoti ateityje.

Karšto oro jutiklinio ekrano BGA litavimo stoties gaminio kvalifikacija

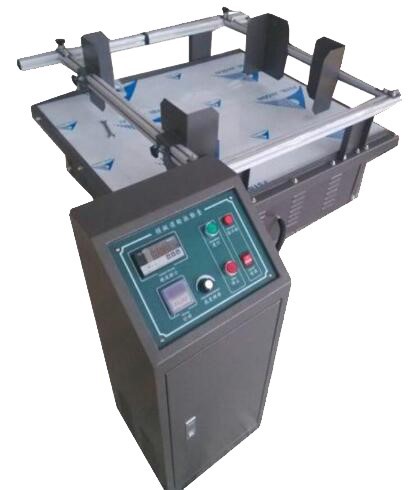

Viršuje esančiame paveikslėlyje pavaizduota imituota automobilių transportavimo mašina. Visoms mūsų mašinoms taikomas kruopštus testavimo procesas: jos nepertraukiamai veikia 3 dienas, po to atliekami mažiausiai 24 valandų vibracijos bandymai. Po to jie veikia dar 24 valandas, kad nustatytų galimas problemas ir užkirstų kelią būsimoms mūsų klientų problemoms. Iki šiol esame vienintelė įmonė Kinijoje, atliekanti tokius kruopščius šios pramonės srities bandymus.

DUK

Kl .: Kas yra PCB?

A:PCB (spausdintinė plokštė) yra pagaminta iš stiklo pluošto ir vario sluoksnių, kurie yra suklijuoti.

Kl .: Ar galiu naudoti 110 V šiam įrenginiui?

A:Taip, mašina gali veikti ir 110V įtampa, tačiau prašome iš anksto pranešti, nes kai kuriuos komponentus gali tekti reguliuoti.

Kl.: Ar galiu naudoti išlituotą lustą, kad vėl jį prilituočiau ant PCB?

A:Taip, tol, kol bazinis taškas lieka nepažeistas, lustą galima pakartotinai panaudoti po to, kai jis bus iš naujo susuktas.

Kl .: Kaip nustatyti, kuriame luste yra problemų?

A:Paprastai norint diagnozuoti problemą, jums reikės rentgeno aparato.



Keletas patarimų, kaip taisyti: laidininkų taisymas ir suvirinimo metodas

Prieš naudodami bet kokią suvirinimo įrangą, reikia imtis tam tikrų atsargumo priemonių. Įsitikinkite, kad įrangos elektrodai yra išvalyti, sulygiuoti ir nustatyti tinkamo plokštės storiui.

Turi būti naudojami panašaus grandinės pločio, atstumo, storio, paviršiaus apdailos ir kontūro bandiniai. Stebėkite ir patikrinkite suvirinimo kokybę, išlygiavimą, spalvos pasikeitimą, susiliejimą ir pagrindinės medžiagos išvaizdą suvirinimo srityje. Sureguliuokite suvirinimo įrangos nustatymus ir kartokite tol, kol bus pasiektas priimtinas rezultatas.

Suvirintos juostos sulygiavimas su grandinės raštu turi būti {{0}},050 mm (0,002"). Suvirinimo siūlės sukibimo stiprumas turi viršyti grandinės / pagrindo medžiagos stiprumą.

Procedūra

1. Išvalykite plotą.
2. Pasirinkite Kovaro juostos atkarpą, atitinkančią remontuojamo laidininko rašto plotį (± {{0}},050 mm arba 0,002 colio).
3. Nukirpkite juostelę maždaug 30 mm (0.120") ilgiau nei taisoma dalis.
4. Nuvalykite juostinį laidininką ir pagrindinę medžiagą aplink remonto vietą.
5. Padėkite ir sucentruokite juostelę virš taisytinos dalies, palikdami vienodus ilgius kiekvienoje pusėje lygiagrečiai grandinės modeliui.
6. Padėkite PC plokštę po suvirinimo elektrodais taip, kad elektrodai prispaustų remonto vietą.
7. Tiksliu pincetu laikykite juostelę, kol suvirinimas bus baigtas. Suvirinkite vietoje naudodami nustatymus, pagrįstus priimtais bandymo pavyzdžiais.
8. Išvalykite plotą.
9. Atidžiai patikrinkite suvirinimo siūlės kokybę ir išlyginimą.
10. Jei reikia, užtepkite nedidelį kiekį srauto ir visą plotą skarduokite litu.
11. Dar kartą išvalykite vietą.

Jei reikia, pataisytą vietą padenkite epoksidine derva.
