Jutiklinio ekrano kameros BGA perdirbimo stotis

                                                        Jutiklinio ekrano kameros BGA perdirbimo stotis

Greita peržiūra:

Akcijos kaina!DH-A1L BGA Rework Machine su HD jutikliniu ekranu dabar yra sandėlyje.

DH-A1L BGA perdirbimo stoties ypatybės:

1. Didelis lustų taisymo sėkmės rodiklis.
2. Tikslus temperatūros valdymas.
3. Jokio klaidingo litavimo ar prastų litavimo jungčių.
4. Trys nepriklausomos šildymo zonos.
5. Patogus vartotojui dizainas.
6. Garso pranešimų sistema.
7. Galingas kryžminio srauto ventiliatorius.
8. Efektyvi aušinimo sistema.

Esame įsipareigoję perdaryti BGA ir automatines mašinas, apimančias didžiąją dalį Indijos, Europos ir Amerikos rinkos. Mes tikimės tapti jūsų ilgalaikiu partneriu Kinijoje.

1. Specifikacija

1	Galia	4900W
2	Viršutinis šildytuvas	Karštas oras 800W
3	Apatinis šildytuvas	Karštas oras 1200W, infraraudonieji 2800W
4	Geležinis šildytuvas	90w
5	Maitinimas	AC220V±10P/60Hz
6	Matmenys	640*730*580mm
7	Padėties nustatymas	V formos griovelis, PCB atrama gali būti reguliuojama bet kuria kryptimi su išorine universalus tvirtinimas
8	Temperatūros valdymas	K tipo termopora, uždaro ciklo valdymas, nepriklausomas šildymas
9	Temperatūros tikslumas	±2 laipsnių
10	PCB dydis	Maks500 * 400 mm min. 22 * 22 mm
11	BGAchip	2*2-80*80 mm
12	Minimalus atstumas tarp drožlių	0.15 mm
13	Išorinis temperatūros jutiklis	1 (neprivaloma)
14	Grynasis svoris	45 kg

2. Pagrindinės DH-A1L BGA perdirbimo stoties savybės

Mokslinis ir protingas

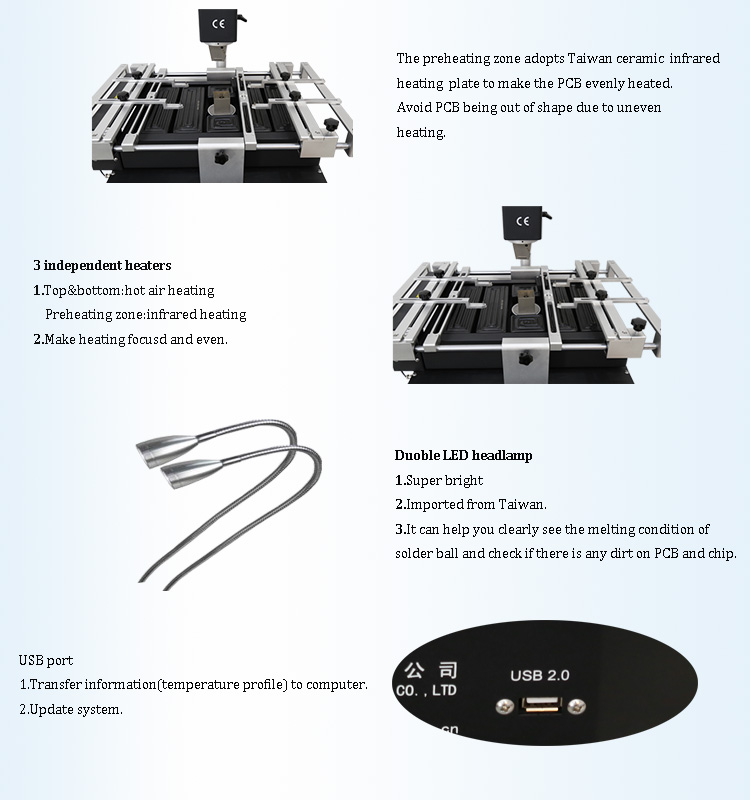

1. Stotis turi 3 nepriklausomas šildymo zonas: karšto oro šildytuvus ir infraraudonųjų spindulių pakaitinimo zoną, kurios įkaista stabiliai ir greitai, užkertant kelią PCBA deformacijai.
2. Viršutinio šildytuvo oro tūris, apatinio šildytuvo aukštis ir IR išankstinio pašildymo sritis gali būti reguliuojami, kad atitiktų įvairius BGA remonto būdus.
3. Įrengti įvairių dydžių titano lydinio BGA purkštukai, kurie gali pasisukti 360 laipsnių, kad būtų lengva įdėti ir pakeisti.
4. Jis leidžia nustatyti 6 temperatūros kilimo segmentus ir 6 pastovios temperatūros segmentus ir gali išsaugoti kelis temperatūros profilius, kad būtų galima naudoti bet kuriuo metu.

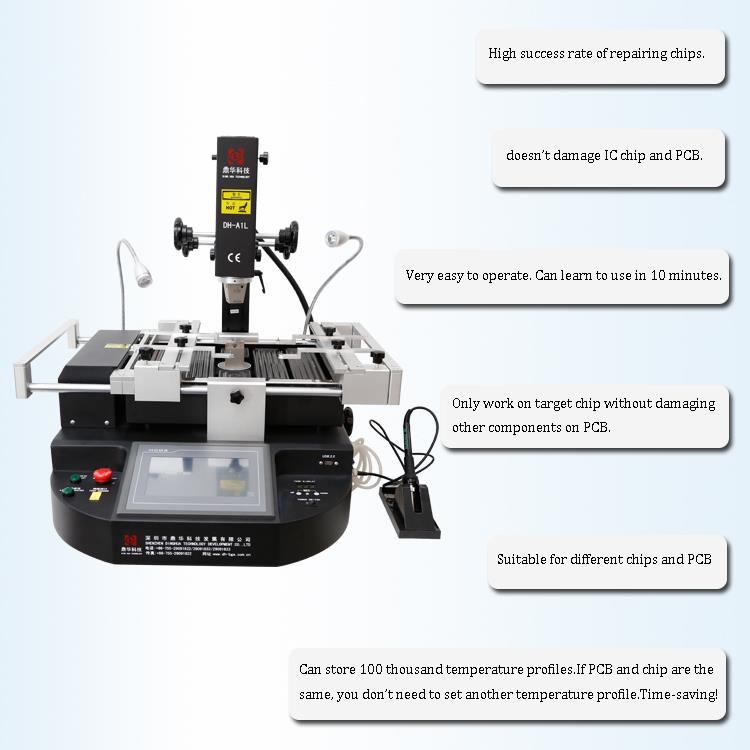

3. Kodėl verta rinktis DH-A1L BGA perdirbimo stotį?

4. Susijusios žinios:

Paviršiaus montavimo žemę reikia paruošti prieš montuojant arba keičiant naują paviršiaus montavimo komponentą. Labai svarbu vengti terminio ir (arba) mechaninio žemės ir pagrindo pažeidimo. Du pagrindiniai žingsniai apima:

• Pašalinkite seną lydmetalą

Tai galima padaryti su lituokliu ir supinta lituoklį sugeriančia medžiaga arba naudojant nuolatinį vakuuminį Flo Desoldering techniką, kai naudojamas litavimo ištraukiklis ir specialus Flo-D-Sodr antgalis. Šis metodas leidžia nuolat tekėti ir vakuuminiu būdu pašalinti seną lydmetalį.

• Švarios žemės

Seni srauto likučiai, likę pašalinus seną lydmetalą, turi būti nuvalyti šiame žingsnyje prieš pridedant naują lydmetalį.

• Pridėti naują lydmetalį

Šis žingsnis yra sudedamųjų dalių montavimo proceso dalis ir gali būti atliktas iš anksto užpildant (iš anksto skardinant) žemes (perliejant vielinį lydmetalį lituokliu ar kitu šildymo būdu), arba naudojant litavimo pastą (grietinėlę) su dozatorius prieš (arba po) dedant komponentą ant žemės rašto.

Naudojamo lydmetalio kiekis yra labai svarbus norint pasiekti priimtinas jungtis. Pavyzdžiui, priimtinoms J formos švino jungtims reikia daug daugiau lydmetalio nei priimtiniems kiro sparnų lydmetaliams.

Paviršiaus montavimo komponentai:

• Pirminis / pagalbinis šilumos mazgas ir (arba) komponentas (jei reikia)
• Tolygiai ir greitai valdomai šilumą naudokite, kad visi litavimo jungtys būtų visiškai ir tuo pačiu metu išlydytos.
• Venkite terminio ir (arba) mechaninio komponento, plokštės, gretimų komponentų ir jų jungčių pažeidimų.
• Nuimkite komponentą nuo plokštės prieš pat bet kokiai litavimo jungčiai sukietėjus.
• Paruoškite žemes keičiamam komponentui.

Kiaurymės komponentai:

Komponento išlitavimas po vieną jungtį, naudojant nuolatinio vakuumo metodą

• Išankstinis / pagalbinis šilumos mazgas ir (arba) komponentas (jei reikia).
• Greitai ir kontroliuojamai šildykite jungtį, kad lydmetalis būtų pilnas.
• Venkite terminio ir (arba) mechaninio komponento, plokštės, gretimų komponentų ir jų jungčių pažeidimų.
• Švino judėjimo metu taikykite vakuumą, kad atvėsintumėte jungtį ir atlaisvintumėte laidą.

Komponento išlitavimas naudojant litavimo fontano metodą

• Iš naujo išlydykite visas litavimo fontano jungtis.
• Išimkite seną komponentą ir nedelsdami pakeiskite jį nauju arba išvalykite kiaurymes, kad vėliau galėtumėte pakeisti komponentą.

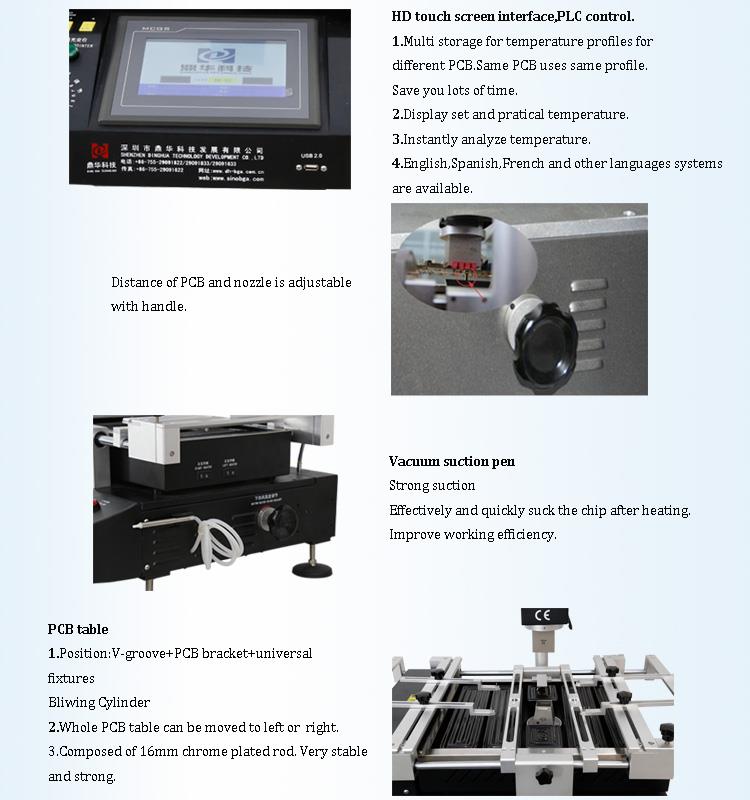

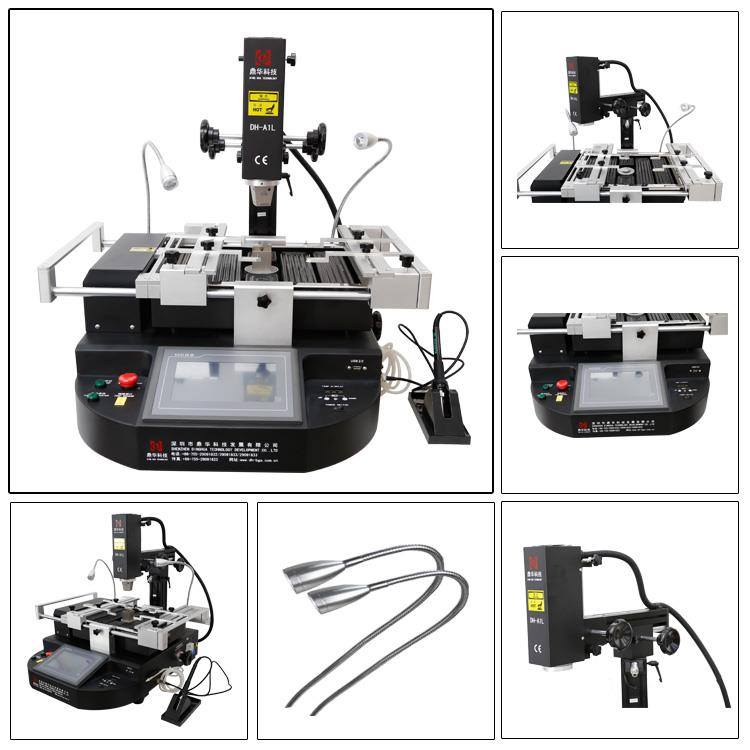

5. Išsamūs DH-A1L BGA REWORK STATION vaizdai

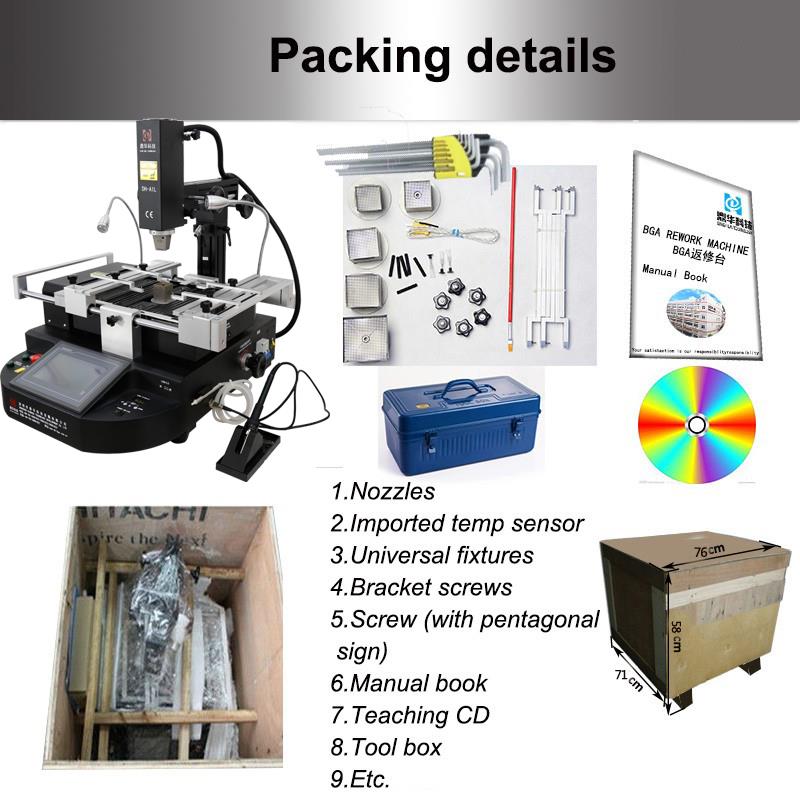

6. DH-A1L BGA REWORK STATION pakavimo ir pristatymo informacija



DH-A1L BGA REWORK STATION pristatymo detalės

Siuntimas:

1. Siuntimas bus atliktas per 5 darbo dienas nuo apmokėjimo gavimo.

2. Greitas pristatymas DHL, FedEX, TNT, UPS ir kitais būdais, įskaitant jūra ar oru.

7. DUK

Kl.: Kaip atskirti švino turinčius ir bešvinius lustus?

A: Atskirkite nuo lusto spausdinimo paviršiaus. Pavyzdžiui, „Intel“ serijos pietinis tiltas, FW82801DBM NH82801DBM,

pirmasis yra švino, o antrasis yra be švino, o skirtumas yra FW ir NH.

2. RoHS ženklu pažymėti prietaisas arba PCB yra bešviniai sertifikuoti gaminiai.

3. RoHS taikymo sritis: tik naujiems produktams, išleistiems po 2006 m. liepos 1 d. Iš esmės pagrindinės plokštės ir nešiojamieji kompiuteriai, pagaminti po 2006 m.

2007 m. yra be švino.
