BGA aparatas mobiliesiems

BGA aparatas mobiliesiems



BGA perdirbimo stotis taip pat SMT remonto mašina, Mašinos pagrindas yra: naudojant karštą orą ir

infraraudonųjų spindulių hibridinis šildymo metodas, optinio derinimo išdėstymo technologija, kad būtų pasiektas integruotas

BGA lusto išmontavimo, surinkimo ir suvirinimo automatinis perdirbimas.



Norint išlikti priekyje sparčiai besivystančiame mobiliųjų telefonų ir elektronikos pasaulyje, reikia pasiruošti

naujausius, pažangiausius įrankius. Vienas iš šių įrankių yra BGA aparatas, skirtas mobiliųjų telefonų taisymui.
BGA reiškia „Ball Grid Array“, kuris yra paketas, naudojamas mobiliųjų telefonų ir kt. integriniams grandynams

elektronika. Šios sudėtingos technologijos reikalauja specializuotų mašinų, kad būtų galima tinkamai remontuoti ir prižiūrėti,

ir čia atsiranda BGA mašinos.

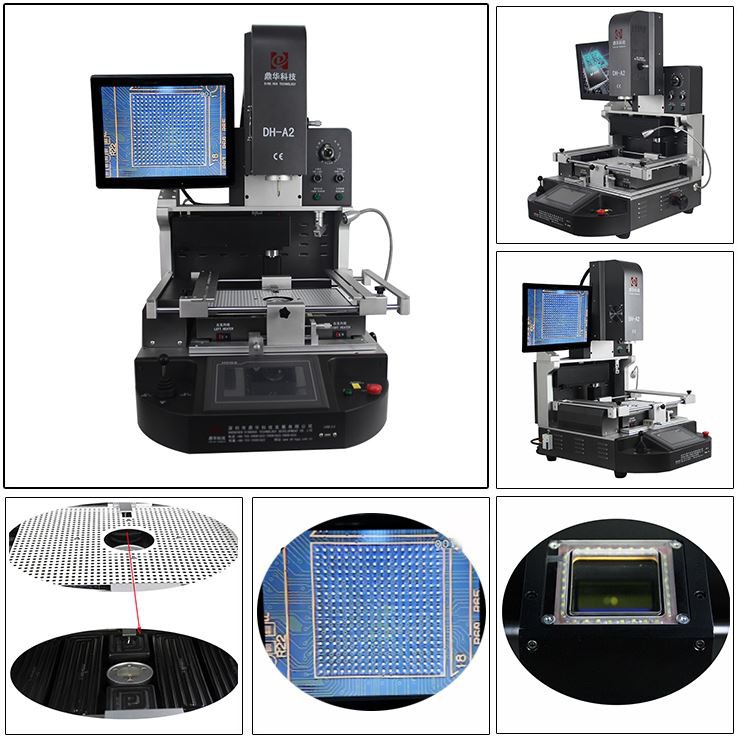

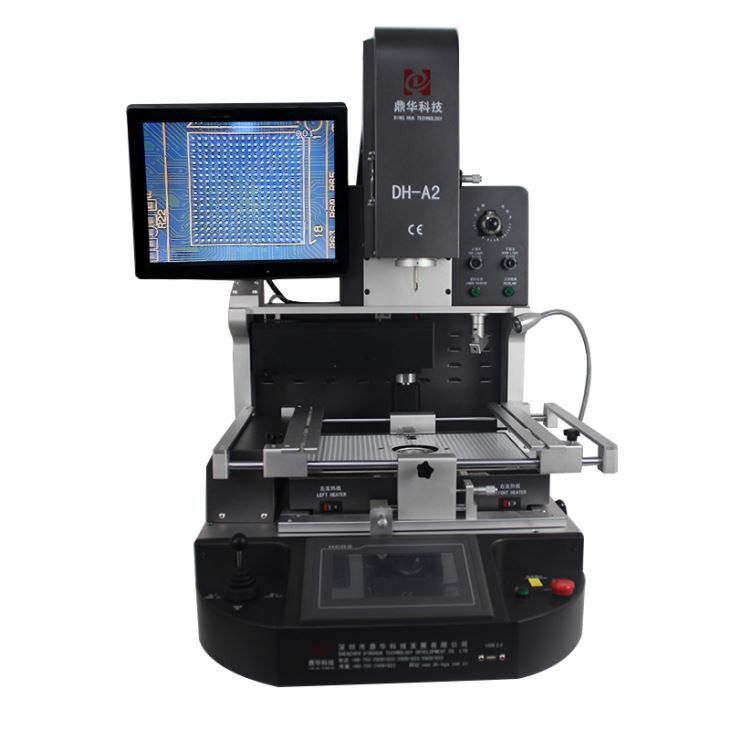

BGA perdirbimo stotis DH-A2, skirtingi vaizdai ir dalys

BGA aparatai yra specialiai sukurti BGA komponentų taisymui ir keitimui mobiliuosiuose telefonuose.

Jie naudoja sudėtingą šildymo ir vėsinimo sistemą, kad pašalintų sugedusius komponentus ir montuotų naujus

sklandžiai.



SMT remonto stotis DH-A2 gali būti naudojama saugojimui, mobiliajam telefonui, kompiuteriui ir daugialypės terpės priedams bei priedėliui, net ir gynybai, aviacijai ir kt.



1. BGA mašinos taikymas mobiliesiems

Norėdami automatiškai lituoti, paimkite, pakeiskite ir išlituokite kitokio tipo lustus:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai ir pan.



2. BGA aparato gaminio savybės mobiliesiems

* Jis turi stabilų ir ilgą tarnavimo laiką (sukurtas 15 metų)

* Jis gali pataisyti įvairias pagrindines plokštes su dideliu sėkmingumo rodikliu

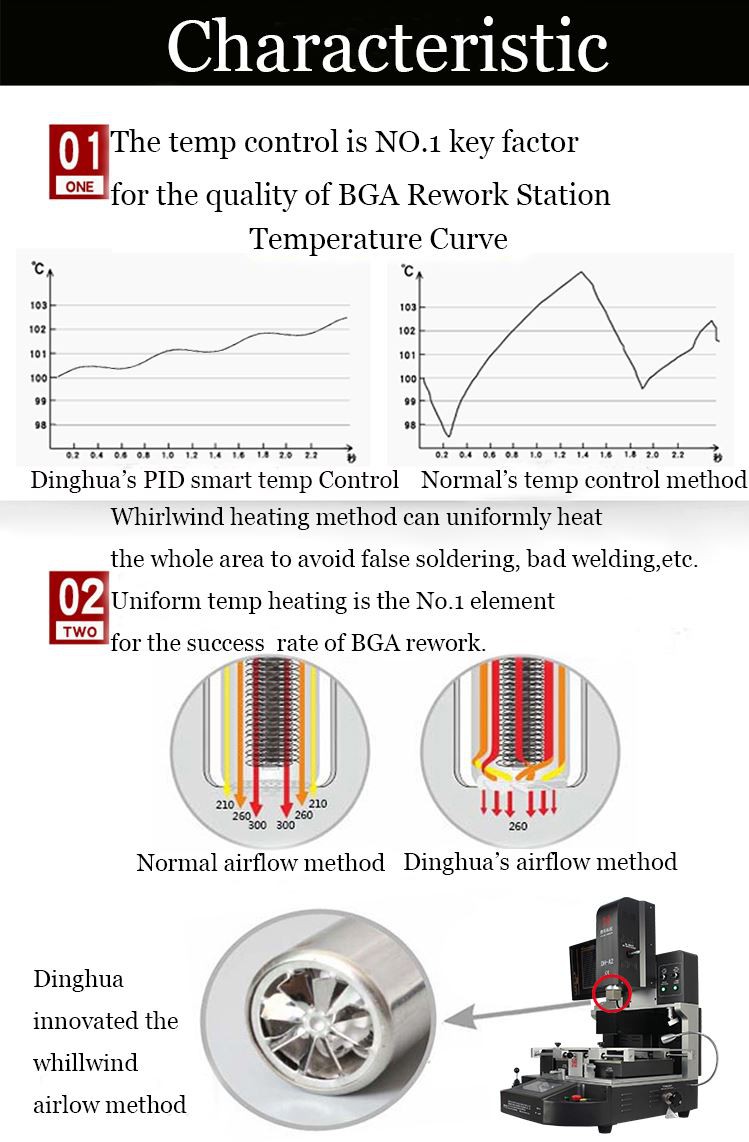

* Tai buvo griežtai kontroliuojama šildymo ir vėsinimo temperatūra

* Turi optinio išlygiavimo sistemą: tvirtinama tiksliai per 0,01 mm

* Lengva valdyti. Kiekvienas gali išmokti juo naudotis per 30 minučių.

Specialių įgūdžių nereikia.



3. SpecifikacijaBGA aparatas mobiliesiems



Maitinimas	110~240V 50/60Hz
Galios norma	5400W
Automatinis lygis	lituoti, išlituoti, paimti ir pakeisti,
Optinis CCD	Suskaidytas regėjimas, todėl monitoriaus ekrane atvaizduojami taškai
Maitinimas	Meanwell (TW)
tarpai tarp drožlių	0.15 mm

Jutiklinis ekranas	Realaus laiko temperatūros kreivės
Galimas PCBA dydis	10 * 10 ~ 400 * 420 mm
lusto dydis	1 * 1 ~ 80 * 80 mm
Svoris	apie 74 kg
Pakuotė blanksta	82 * 77 * 82cm



4. Išsami informacija apieBGA aparatas mobiliesiems

BGA įrenginio naudojimas telefonams taisyti yra daug privalumų. Pirma, tai taupo laiką ir energiją

sumažinant rankų darbo poreikį. Naudodami tradicinius metodus, technikai naudotų šilumos pistoletą

išlydyti ir pašalinti BGA komponentus, o tam reikia tvirtos rankos ir daug praktikos.

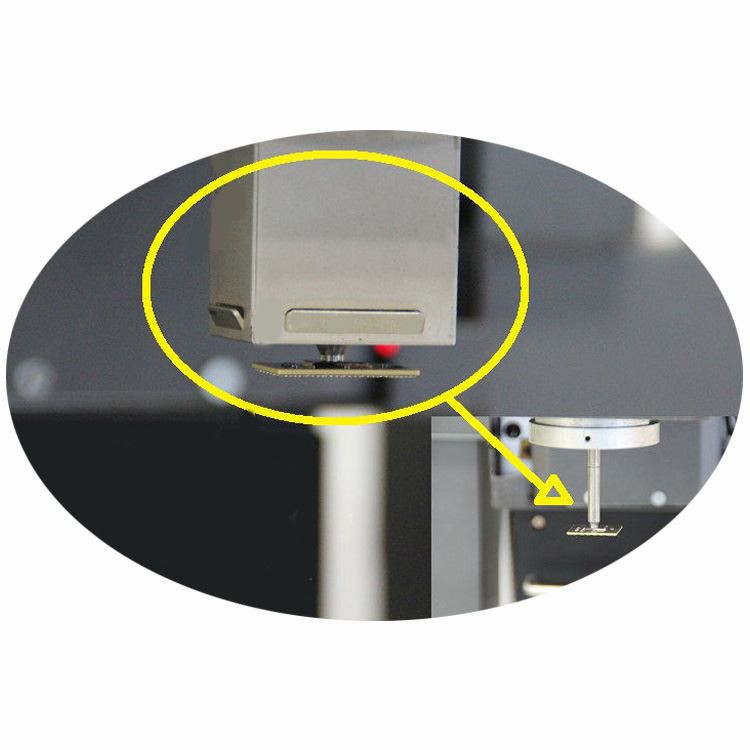

1. Viršutinis karšto oro siurblys ir kartu sumontuotas vakuuminis siurblys, kuris patogiai surenka lustą / komponentąlygiuojantis.

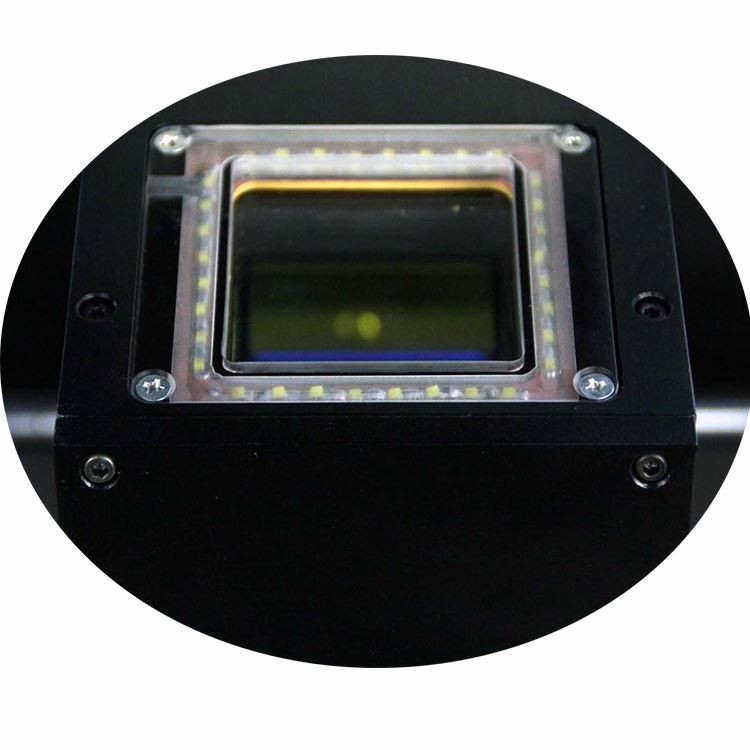

2. Optinis CCD su padalijusiu matymu tų taškų lustoje ir pagrindinėje plokštėje, vaizduojamoje monitoriaus ekrane.

Investavimas į BGA įrenginį, skirtą mobiliųjų telefonų taisymui, gali pakeisti jūsų verslą.

Supaprastindami remonto procesą ir pagerindami remonto kokybę, galite padidinti

klientų pasitenkinimą ir plėtoti savo verslą.

3. Lusto (BGA, IC, POP ir SMT ir kt.) ekranas, palyginti su suderintais pagrindinės plokštės taškaisprieš litavimą.

Be to, BGA mašinos užtikrina didesnį tikslumą ir tikslumą, o tai pagerina remonto kokybę.





4. 3 šildymo zonos, viršutinė karšto oro, apatinė karšto oro ir IR išankstinio šildymo zonos, kurios gali būti naudojamos mažoms

iPhone pagrindinė plokštė, taip pat iki kompiuterio ir televizoriaus pagrindinių plokščių ir kt.

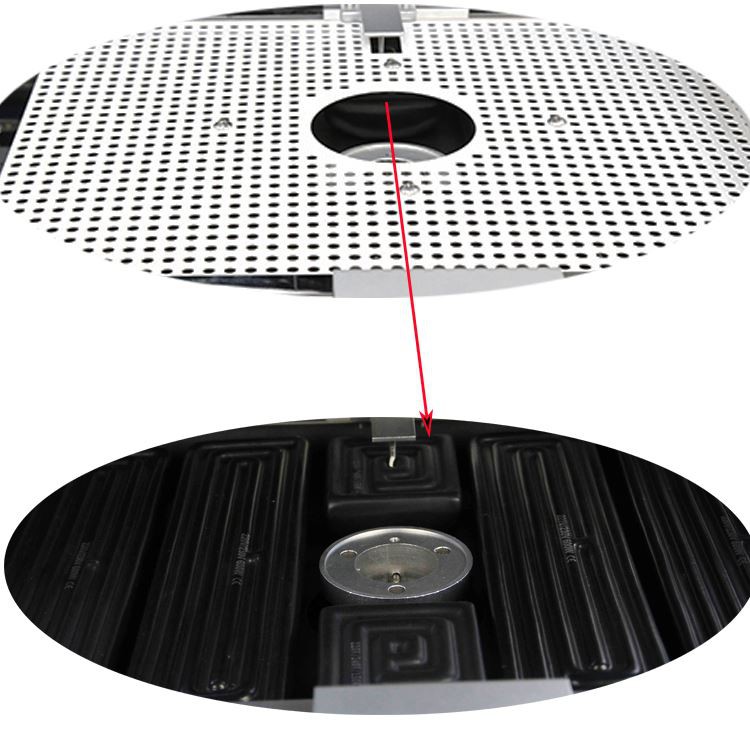

5. IR pakaitinimo zona padengta plieno tinkleliu, todėl šildymo elementai yra tolygiai ir saugesni.





6. Veikimo sąsaja laiko ir temperatūros nustatymui, temperatūros profilių galima saugoti tiek, kiek

50,000 grupės.

Priešingai, BGA mašinos gali būti užprogramuotos taip, kad automatizuotų visą procesą, taupant laiką ir sumažinant

brangių klaidų rizika.









5. Kodėl verta rinktis mūsų BGA įrenginį mobiliesiems?

Apibendrinant, jei vadovaujate mobiliųjų telefonų remonto verslui arba norite patekti į pramonę,

investuoti į BGA mašiną yra protingas žingsnis. Su savo pažangia technologija ir supaprastinta

procesas gali pakelti jūsų verslą į kitą lygį.



6. BGA perdirbimo stoties sertifikatas

UL, E-MARK, CCC, FCC, CE ROHS sertifikatai. Tuo tarpu siekiant pagerinti ir tobulinti kokybės sistemą,

Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

7. BGA perdirbimo stoties pakavimas ir siuntimas



8. BGA aparato mobiliesiems siuntimas

DHL, TNT, FEDEX, SF, jūrų transportas ir kitos specialios linijos ir kt. Jei norite kito pristatymo termino,

pasakykite mums.Mes jus palaikysime.



9. Mokėjimo sąlygos

Bankinis pavedimas, Western Union, kreditinė kortelė.

Praneškite mums, jei jums reikia kitos paramos.

10. BGA įrenginio, skirto mobiliajam DH-A2, naudojimo vadovas

11. Atitinkamos žinios apie BGA aparatą mobiliesiems

Pagrindinio BGA perdirbimo stoties naudojimo išlitavimui metodo aprašymas:

1. Pasiruošimas remontui: Norėdami taisyti BGA lustą, nustatykite naudojamą oro antgalį.

2. Nustatykite išlitavimo temperatūrą ir išsaugokite ją taip, kad vėliau būtų galima ją iškviesti tiesiogiai, kai bus suremontuotas.

3. Jutiklinio ekrano sąsajoje perjunkite į išmontavimo režimą, spustelėkite remonto mygtuką, šildymo galvutę

automatiškai nusileis šildyti BGA lustą.

4. Pasibaigus perdirbimo stoties temperatūros kreivės linijai, įsiurbimo antgalis automatiškai parenkamas

pakelkite BGA lustą, o tada padėjimo galvutė įsiurbs BGA į pradinę padėtį. Operatorius gali

prijunkite BGA lustą su medžiagos dėžute. Išlitavimas baigtas.

Tai yra išlitavimo būdas naudojant BGA perdirbimo stotį. Litavimą naudoti nėra sunku

ir suvirinimas. Naudojimo instrukcija, kompaktinis diskas ir aparatas jums atsiųstas kartu, tiesiog vadovaukitės instrukcijomis

vadovas, jei patogu, mūsų įmonėje galite mokytis ir nemokamai. Žinoma, teikiame ir vaizdo mokymą

konsultavimas užsienyje ir pan.
