BGA Rework Reballing stotis

BGA perdirbimo permušimo stotis



DH-A2 yra labiausiai parduodamas modelis užsienio ir Kinijos rinkoje, iki šiol jį taikė „Foxconn“,

„Huawei“ ir daugelis daugelio gamyklų, taip pat yra populiarios remonto dirbtuvėse, tokiose kaip „Apple“ aptarnavimo centras,

Xiaomi aptarnavimo centras ir kitos asmeninio remonto dirbtuvės ir kt. nes jis yra labai efektyvus ir ekonomiškas.

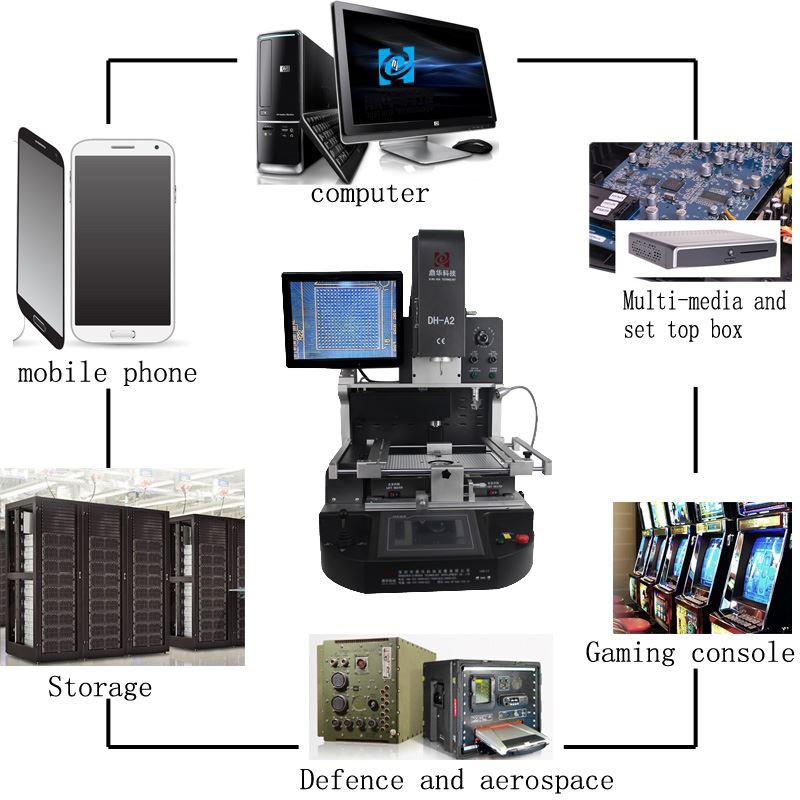

1. BGA perdirbimo perpylimo stoties taikymas



Norėdami lituoti, permušti, išlituoti kitokio tipo lustus:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai ir pan.

2. BGA perdirbimo stoties gaminio savybės

* Stabilus ir ilgas tarnavimo laikas (suprojektuotas naudoti 15 metų)

* Gali pataisyti įvairias pagrindines plokštes su dideliu sėkmingumo rodikliu

* Griežtai kontroliuoti šildymo ir vėsinimo temperatūrą

* Optinio išlygiavimo sistema: tvirtinimas tiksliai per 0,01 mm

* Lengva valdyti. Kiekvienas gali išmokti juo naudotis per 30 minučių. Specialių įgūdžių nereikia.

3. SpecifikacijaBGA perdirbimo permušimo stotis



Maitinimas	110~240V 50/60Hz
Galios norma	5400W
Automatinis lygis	lituoti, išlituoti, paimti ir pakeisti ir kt.
Optinis CCD	automatinis su drožlių tiektuvu
Važiavimo valdymas	PLC („Mitsubishi“)
tarpai tarp drožlių	0.15 mm

Jutiklinis ekranas	kreivės, laiko ir temperatūros nustatymas
Galimas PCBA dydis	22 * 22 ~ 400 * 420 mm
lusto dydis	1 * 1 ~ 80 * 80 mm
Svoris	apie 74 kg
Pakuotė blanksta	82 * 77 * 97cm

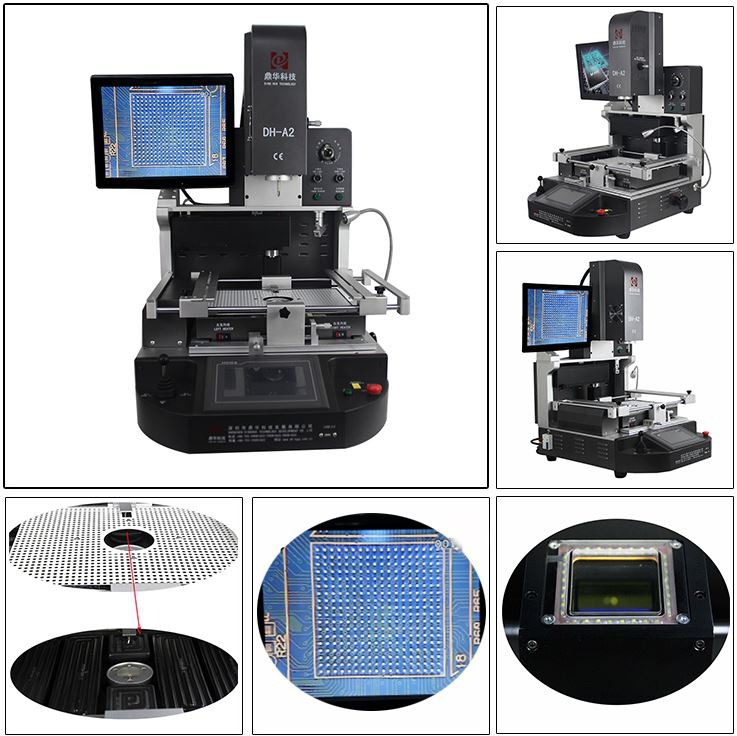

4. Išsami informacija apieBGA perdirbimo permušimo stotis

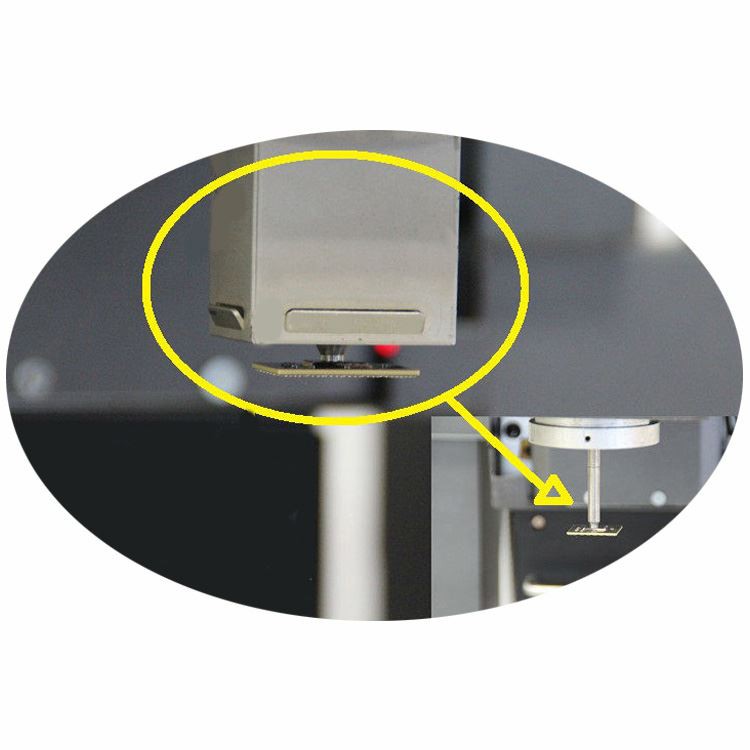

1. Viršutinis karšto oro siurblys ir kartu sumontuotas vakuuminis siurblys, kuris patogiai surenka lustą / komponentąlygiuojantis.



2. Optinis CCD su padalijusiu matymu tų taškų lustoje ir pagrindinėje plokštėje, vaizduojamoje monitoriaus ekrane.

3. Lusto (BGA, IC, POP ir SMT ir kt.) ekranas, palyginti su suderintais pagrindinės plokštės taškaisprieš litavimą.





4. 3 šildymo zonos, viršutinė karšto oro, apatinė karšto oro ir IR išankstinio šildymo zonos, kurios gali būti naudojamos mažoms

iPhone pagrindinė plokštė, taip pat iki kompiuterio ir televizoriaus pagrindinių plokščių ir kt.

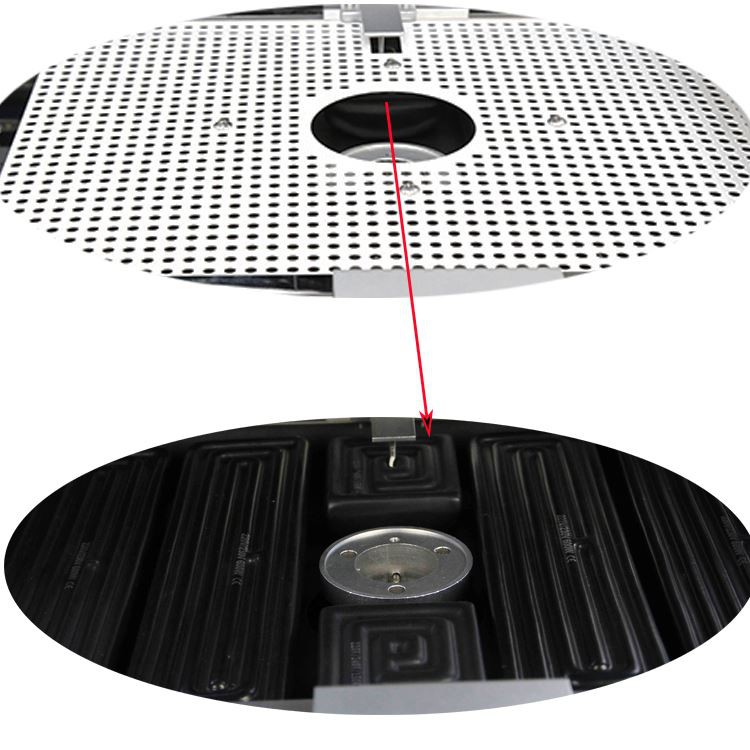

5. IR pakaitinimo zona padengta plieno tinkleliu, todėl šildymo elementai yra tolygiai ir saugesni.

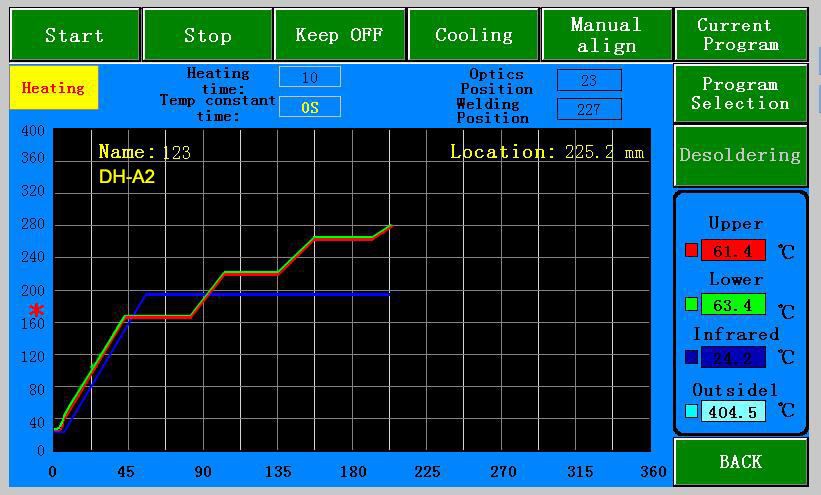

6. Veikimo sąsaja laiko ir temperatūros nustatymui, temperatūros profiliai gali būti saugomi kaip

net 50,000 grupių.









5. Kodėl verta rinktis mūsų BGA perdirbimo stotį?



6. BGA perdirbimo stoties sertifikatas

UL, E-MARK, CCC, FCC, CE ROHS sertifikatai. Tuo tarpu siekiant pagerinti ir tobulinti kokybės sistemą,

Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

7. BGA perdirbimo stoties pakavimas ir siuntimas



8. Siuntimas BGA perdirbimo perpylimo stočiai

DHL, TNT, FEDEX, SF, jūrų transporto ir kitos specialios linijos ir kt. Jei norite kito pristatymo termino,

pasakykite mums.Mes jus palaikysime.



9. Mokėjimo sąlygos

Bankinis pavedimas, Western Union, kreditinė kortelė.

Praneškite mums, jei jums reikia kitos paramos.



10. BGA perdirbimo stoties DH-A2 naudojimo vadovas





11. Atitinkamos žinios, reikalingos BGA pertvarkymo perpylimo stočiai



BGA perdirbimo stoties naudojimo veiksmai

1. Pradėkite procedūrą:

1.1 Patikrinkite, ar išorinio maitinimo šaltinio prijungimas yra normalus 220 V.

1.2 Įjunkite kiekvieno mašinos bloko maitinimo jungiklį

3. Išmontavimo procedūra:

3.1 Išimama PCBA BGA kortelė yra pritvirtinta prie PCBA kortelės atraminio rėmo.

3.2 Perkelkite PCBA į aukščio ribinę juostą, sureguliuokite atraminio rėmo aukštį taip, kad viršutinis PCBA paviršius liestųsi

su aukščio ribojimo juostos apačia.

3.3 Pasukite padėties nustatymo galvutę pagal laikrodžio rodyklę į 90 laipsnių padėtį tiesiai priešais ir perkelkite PCBA taip, kad centrinė komunikacijos padėtis.

nuimamas elementas ir raudonas lygiavimo galvutės centras.

3.4 Rankena pasirinkite šildymo programą, kad išimtumėte komponentą

3.5 Uždėkite kairiąją šildymo galvutę tiesiai ant nuimamo komponento ir mašina automatiškai įkaitins komponentą.

3.6 Įkaitinus iki 190 laipsnių, aparatas skleidžia nutrūkstamą „pyptelėjimo ... pyptelėjimo“ garsą. Šiuo metu temperatūra kalibruojama o-

nce (valdymo mygtukas); Kai aparatas įkaista ir skleis „pyptelėjimą... nuolatinį pyptelėjimą“, vakuuminis jungiklis įjungtas, paspauskite, kad pakeltumėte galvą,

išsiurbkite komponentą, pasukite šildymo galvutę kairėje saugojimo komponento platformoje, paspauskite Norėdami pakelti galvą, BGA

automatiškai nukris ir BGA bus pašalintas.

3.7 Norėdami pašalinti komponentus, atlikite aukščiau nurodytus veiksmus.

4. Komponentų pakrovimo procesas:

4.1 PCBA įkeliamas pagal veiksmus, aprašytus 3 punktuose.1-3.2.

4.2 Lituojamą BGA pastatykite platformos centre, prie kurio prijungtas BGA, perkelkite PCB laikiklį (kairėje–dešinėje)

ction), kad BGA būtų tiesiai po vakuuminiu antgaliu. Paspauskite mygtuką, apatinę nustatytos galvutės dalį link apatinio galo,

rankiniu būdu pasukite nustatytos galvutės jungiklį, kad įsitikintumėte, jog antgalis pasiekia viršutinį BGA paviršių, ir prietaisas

automatiškai įjunkite dulkių siurblį (dulkių siurblį), tada rankiniu būdu pasukite jį į pradinę padėtį, paspauskite rankenos mygtuką ir

padėties nustatymo galvutė automatiškai pakyla į aukščiausią padėtį.

4.3 Nuimkite įrašymo įrankį taip, kad jis būtų tiesiai po purkštuko komponentu, perkelkite PCB plokštės laikiklį taip, kad

lituojamas komponentas yra tiesiai po įrašymo įrankiu ir tinkamai sureguliuokite komponento aukštį, kad sukurtumėte

aiškų vaizdą

4.4 Matote, kad monitoriuje yra raudoni BGA kaiščiai ir mėlyni PAD taškai. Sureguliuokite du dygsnių rinkinius, kad jie atitiktų

pozicijas po vieną. Centruodami nustumkite lokatorių į pradinę padėtį ir spustelėkite rankenos mygtuką, kad paliktumėte BGA

mponentas tvirtinamas atitinkamo PCB plokštės komponento padėtyje, kol užsidega vakuumo jungiklio lemputė (dulkių siurblys)

užgęsta, šiek tiek pakelkite tvirtinimo galvutę ir spustelėkite mygtuką, kad grįžtumėte prie tvirtinimo galvutės.

4.5 Pakartokite 3 veiksmą.{3}}.5 aukščiau

4.6 Įkaitinus iki 190 laipsnių, aparatas skleidžia „pyptelėjimą...pyptelėjimą“. Stebėkite litavimo procesą komponento apačioje

per monitorių), nurodydami, kad litavimas baigtas įprastai, nuimkite šildymo galvutę ir perkelkite PCBA į

ventiliatorius, kad atvėstų.



5. Temperatūros nustatymas:

Nuėmimo temperatūros nustatymas:

Žr. su mašina pateiktą konfigūraciją

Suvirinimo temperatūros reguliavimas:

Žr. su mašina pateiktą konfigūraciją



6. Problemos, į kurias reikia atkreipti dėmesį:

1. Darbo metu atkreipkite dėmesį į kiekvieno įrenginio bloko kontaktą, kad nepažeistumėte susijusių dalių.

2. Operatorius atkreipia dėmesį į savo saugumą, kad išvengtų elektros smūgio ir nudegimų.

3. Prižiūrėti ir prižiūrėti įrangą, išlaikyti visus aspektus švarius ir tvarkingus.

4. Panaudojus įrangą, ji turi būti sumontuota laiku, gerai sutvarkyta ir atitikti 5S reikalavimus.

5. Jei iškyla problema, nedelsdami ją išspręskite technikas arba proceso inžinierius.
