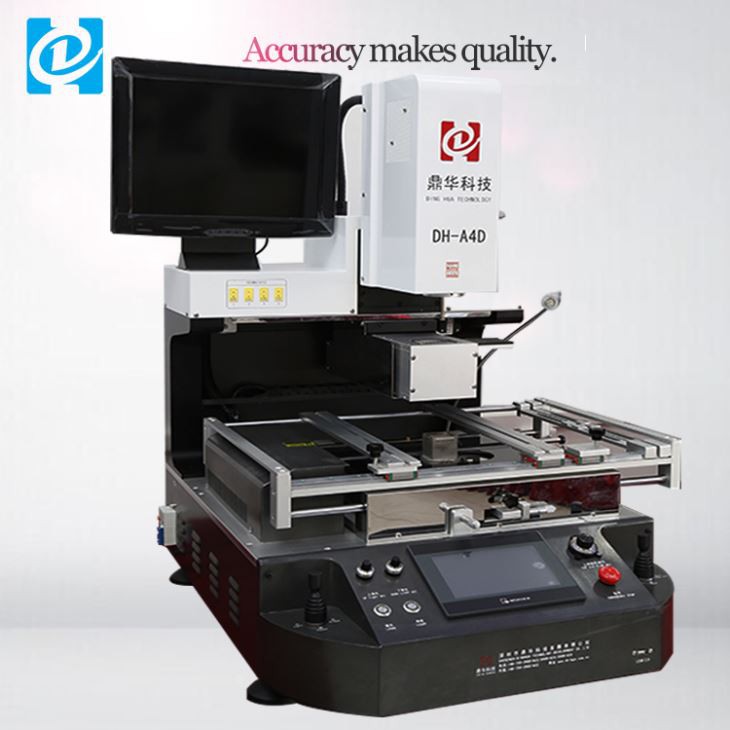

Optinė Šiaurės tilto BGA perdirbimo mašina
Optinis šiaurinio tilto bga perdirbimo aparatas 1. Greita peržiūra: šią savaitę buvo paleista DH-A4D BGA perdirbimo stotis, kurios kainos ir kokybės santykis yra didesnis. Dėl naujoviško dizaino mūsų bga perdirbimo stoties taisymo sėkmės rodiklis siekia iki 99,9 proc. Mes atsidavėme bga perdarymo stotis daugiau nei 10 metų.
Aprašymas
Optinė šiaurinio tilto bga perdirbimo mašina
1. Specifikacija
Bendra galia | 6800W |
Viršutinis šildytuvas | 1200W |
Apatinis šildytuvas | 2-as 1200W, 3-as IR šildytuvas 4200W |
Galia | AC220V±10％ 50Hz |
Optinis CCD kameros objektyvas | Į priekį / atgal, į dešinę / į kairę ranka |
Skiedrų tiektuvas | automatinis |

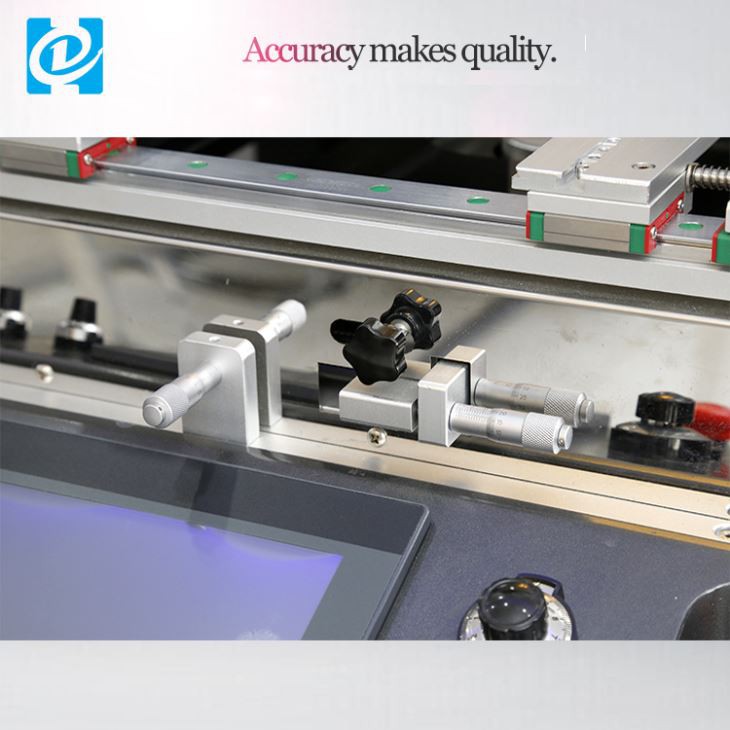

Tikslus darbo stalo derinimas: | ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn |
Įdėjimo tikslumas: | ±0,01 mm |
Temperatūros tikslumas | ±1 laipsnis |
PCB dydis | Max 530×490 mm Min 22×22 mm |
BGA lustas | 2x2 - 80x80 mm |
Minimalus atstumas tarp drožlių | 0.15 mm |
Išorinis temperatūros jutiklis | 4 vnt |

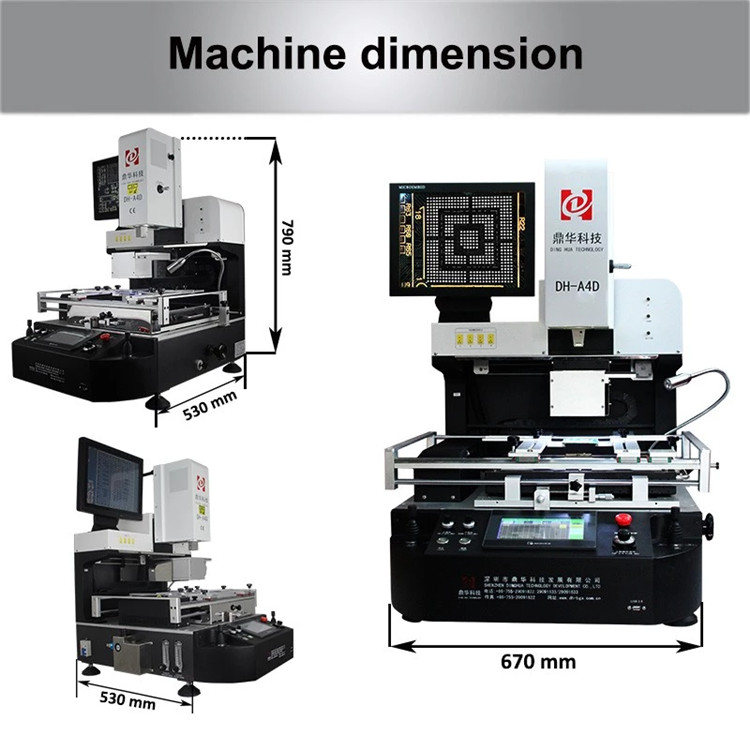

Mašinos matmenys | 780x740x890 mm |
Grynas svoris | 97 kg |
Bendras svoris | 140 kg |
Pakuotės matmenys | 118*86*121 mm |
2.Produktas DH-A4D BGA perdirbimo stoties savybės ir privalumai
Pagrindinės DH-A4D BGA perdirbimo stoties savybės:
1. Tikslus temperatūros valdymas ir šildymo tikslumas, skirtas įvairių tipų BGA perdirbimui.
2. Pažangi optinio išlygiavimo sistema su didelės raiškos CCD kamera tiksliam išlygiavimui
ir BGA komponentų išdėstymas.
3.Didelė darbo zona, skirta įvairių dydžių PCB ir BGA.
4.Reguliuojamas oro srautas ir slėgis, kad būtų galima tiksliai valdyti pakartotinio srauto procesą.
5.Programuojami šildymo profiliai, skirti įvairioms BGA perdirbimo programoms palaikyti.
6. Patogi sąsaja ir valdymo sistema, kad būtų lengva valdyti ir programuoti.

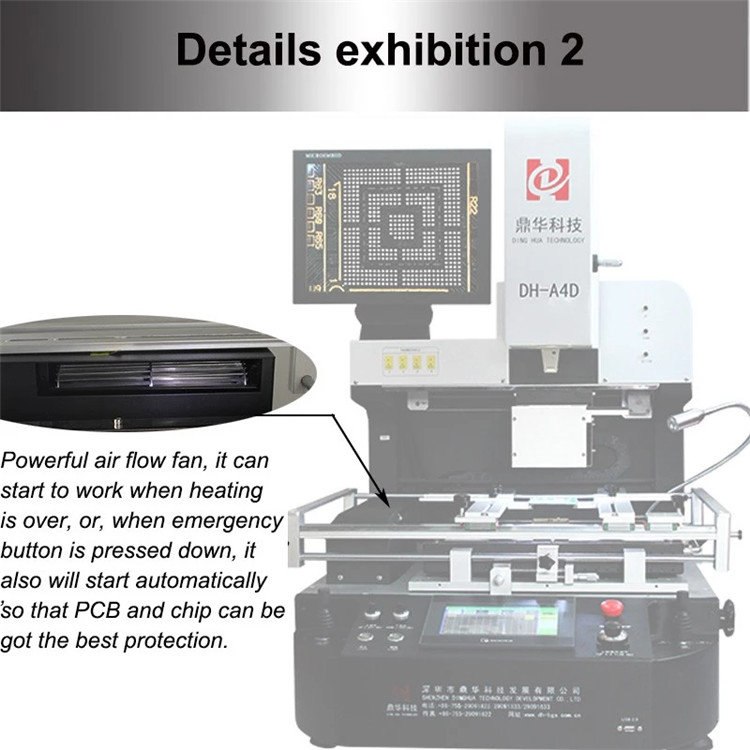

7. Automatinė aušinimo sistema, apsauganti nuo sugadinimo komponentams po pakartotinio srauto.
3.DH-A4D BGA Rework Station darbo vaizdo įrašas:

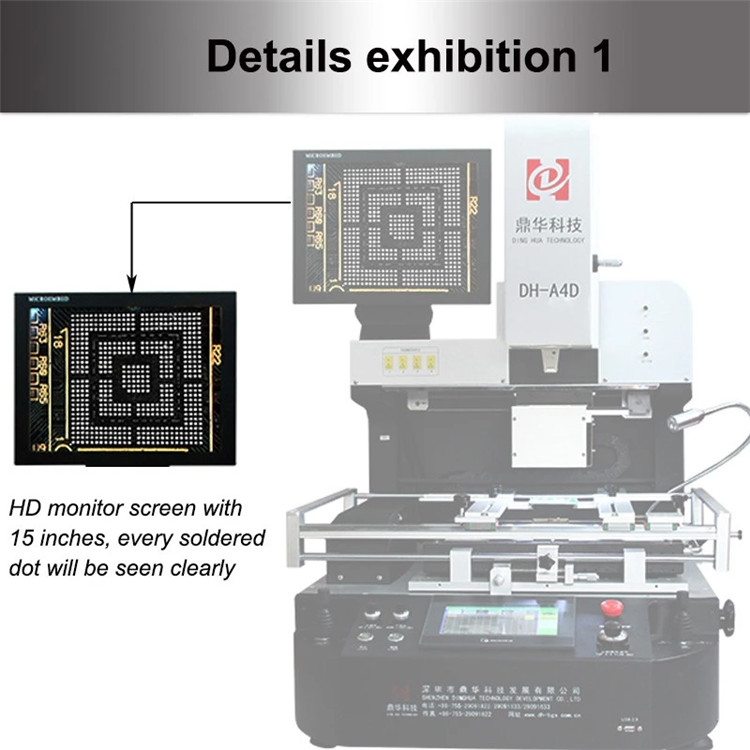

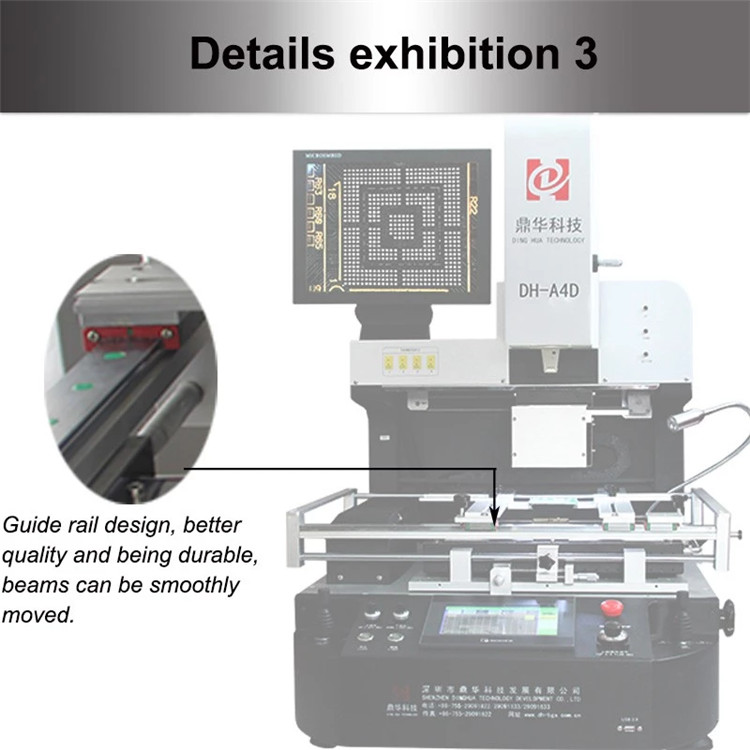

4. Išsamūs A4 BGA REWORK STATION vaizdai
Optinė šiaurinio tilto BGA perdirbimo mašina yra įrankis, naudojamas kompiuterių pagrindinėms plokštėms taisyti išimant
ir šiaurinio tilto BGA (Ball Grid Array) komponento pakeitimas. Šiaurinis tiltas yra pagrindinė komunikacijos dalis.
puter pagrindinė plokštė, valdanti ryšį tarp procesoriaus, atminties ir kitų įrenginių.
Įrenginys naudoja optinę sistemą, kad išlygiuotų BGA komponentą ir litavimo rutulius, o tada lituoklis šildo.
naujus litavimo rutulius prie komponento. Optinė sistema leidžia operatoriui tiksliai nustatyti BGA ryšio padėtį.
ir įsitikinkite, kad litavimo rutuliai yra tinkamai išlyginti.
Šias mašinas paprastai naudoja naujos rankos ir profesionalūs kompiuterių remonto technikai, turintys patirties
taisant pagrindines plokštes. Jie taip pat gali padidinti perdirbimo proceso efektyvumą ir tikslumą
būti brangus, bet paprastas naudoti.

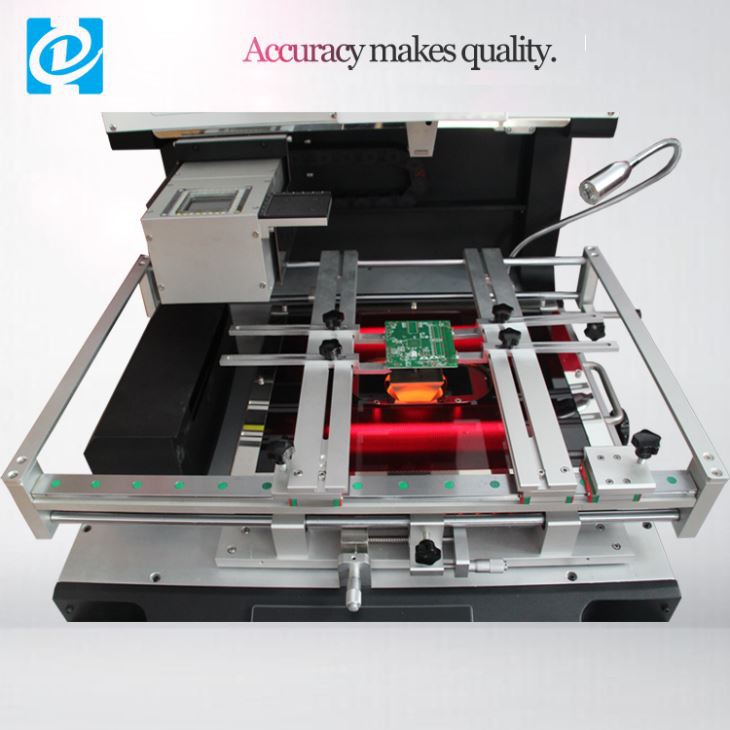

Spyruoklė ant BGA perdirbimo stoties platformos greičiausiai bus naudojama kaip mechanizmas, užtikrinantis reguliuojamą slėgį
perdirbimo proceso metu, padedant užtikrinti tinkamą darbinės platformos išlyginimą ir kontaktą
ir grandinės plokštė.

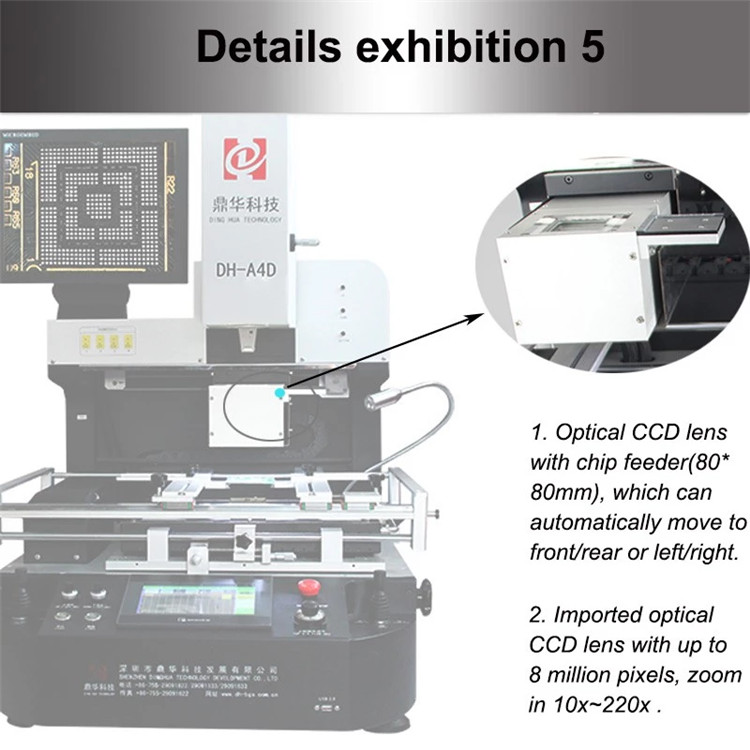

BGA perdirbimo stotyje esantis optinis CCD (charge-Coupled Device) yra fotoaparato tipas, kuris fiksuoja
didelės raiškos BGA komponento ir plokštės vaizdai perdirbimo proceso metu. Šie
vaizdai gali būti naudojami tiksliam išlygiavimui ir patikrinimui, todėl technikas gali užtikrinti tinkamą vietą
ir BGA komponento litavimas.
5. Dalis mūsų klientų
6. DH-A4D BGA REWORK STATION pakavimas ir pristatymas bei paslaugos
Informacija apie pakuotę:
Faneros dėžė (fumiguota),
pakuotės dydis: 85 * 119 * 117 cm,
priedai: purkštukai, termopora,
vidiniai šešiakampiai veržliarakčiai ir mokymas
CD ir kt.
Pristatymo detalės,
DHL, TNT, FEDEX, oro transportu, jūrų laivyba ir sausumos transportu ir kt. atvyksta per 3–30 dienų
paskirties vieta pagal skirtingus pristatymo būdus.
7. DUK
Q1: Ar suteikiate garantiją? Kaip apie aptarnavimą po pardavimo?
A: Mes turime profesionalią aptarnavimo po pardavimo komandą ir suteikiame vienerių metų garantiją atsarginėms dalims ir visą eksploatavimo laiką
Techninė pagalba.
Jei turite klausimų, susisiekite su mumis laisvai.
2 klausimas: ar lengva valdyti BGA perdirbimo stoties mašiną? Ar pateikiate vartotojo vadovą, kuris mums padės?
A: Taip, mes pateiksime vartotojo vadovą anglų kalba. Įrenginys sukurtas humaniškai, todėl nesijaudinkite, ir taip yra
lengva valdyti.
3 klausimas: koks yra mokėjimo būdas?
Mes priimame mokėjimo sąlygas: banko pavedimas, Wester Union, Moneygram, Paypal ir kt.
8. Paslaugos
A.Technologinis palaikymas: priežiūra visą gyvenimą; Jei turite laiko, kviečiame į mūsų įmonę, mes suorganizuosime
gineers, kad parodytų jums operaciją; Visą gyvenimą trunkantis nemokamas mokymas, kad įsitikintumėte, jog įvaldote šį įrenginį.
Kinas;
B. Patikra:
1.Vibracijos testas
Kiekviena mašina prieš pristatymą mažiausiai 24 valandas bus vibruojama, kaip ir transporto priemonė
2.Funkcijų testas
Po vibravimo bandymo mašina veiks 1–3 dienas, kad įsitikintumėte, jog visos funkcijos yra nepriekaištingos.
3. Aukšta kokybė
Importuoti svarbūs komponentai, tokie kaip optinis CCD objektyvas, šildymo laidai ir termopora ir kt.
