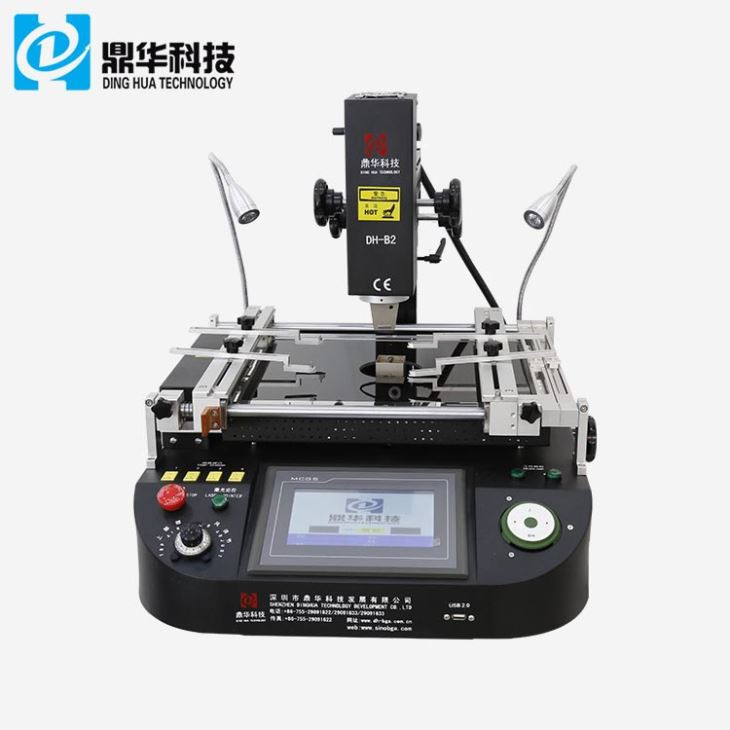

lazerinio posto jutiklinio ekrano bga perdirbimo mašina
Iš pradžių sukūrė Shenzhen Dinghua Technology. DH-B2 yra puikus BGA perdirbimo sprendimas. Tai lengvas, greitas ir nebrangus būdas BGA permušimui, kurio tūris svyruoja nuo kelių iki kelių tūkstančių. Dėl daugybės galimų modelių DH-B2 BGA perdirbimo stotis yra patrauklus ir lankstus sprendimas, atitinkantis BGA perpylimo reikalavimus. Įprastos programos apima lusto lygio taisymą ir BGA komponentų pertvarkymą.
Aprašymas
1. L. produkto savybėsaserPostionToiSekranasBGA ReworkMmašina
1. Unikalus trijų šildymo zonų dizainas, veikiantis nepriklausomai, kad būtų galima tiksliau valdyti temperatūrą.
2. Pirmosios / antrosios temperatūros zonos šildo nepriklausomai, kurios gali nustatyti 8 kylančios temperatūros segmentus ir 8
valdomi pastovios temperatūros segmentai. Vienu metu galima išsaugoti 10 temperatūros kreivių grupių.
3. Trečioji sritis naudoja tolimųjų infraraudonųjų spindulių šildytuvą, kad pašildytų ir nepriklausomai valdytų temperatūrą, kad PCB
gali būti visiškai pašildytas išlitavimo proceso metu ir gali būti be deformacijos.
4. Pasirinkite importuotą didelio tikslumo K jutiklį ir uždarą kilpą, kad tiksliai nustatytumėte aukštesnę / žemesnę temperatūrą.
2.Specifikacija of LaserPostionToiSekranasBGA ReworkMmašina
| Galia | 4800W |
| Viršutinis šildytuvas | Karštas oras 800W |
| Apatinis šildytuvas | Karštas oras 1200W, infraraudonieji 2700W |
| Maitinimas | AC220V+10% 50160Hz |
| Matmenys | L800*P900*A750 mm |
| Padėties nustatymas | V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu |
| Temperatūros valdymas | K tipo termopora, uždaros grandinės valdymas, nepriklausomas šildymas |
| Temperatūros tikslumas | ±2 laipsniai |
| PCB dydis | Maks.450:500 mm.Min. 20*20 mm |
| Tikslus darbo stalo derinimas | ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn |
| BGAchip | 80 *80-1*1 mm |
| Minimalus atstumas tarp drožlių | 0.15 mm |
| Temperatūros jutiklis | 4 (neprivaloma) |
| Grynasis svoris | 36 kg |

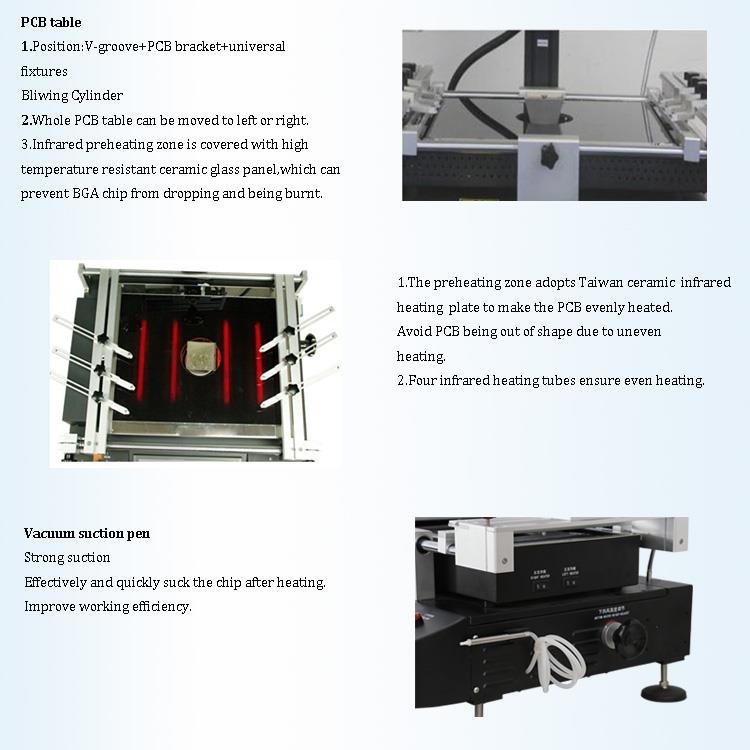

3.Detalės of LaserPostionToiSekranasBGA ReworkMmašina
1. HD jutiklinio ekrano sąsaja;
2.Trys nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);
3. Vakuuminis rašiklis;
4.Led priekinis žibintas.

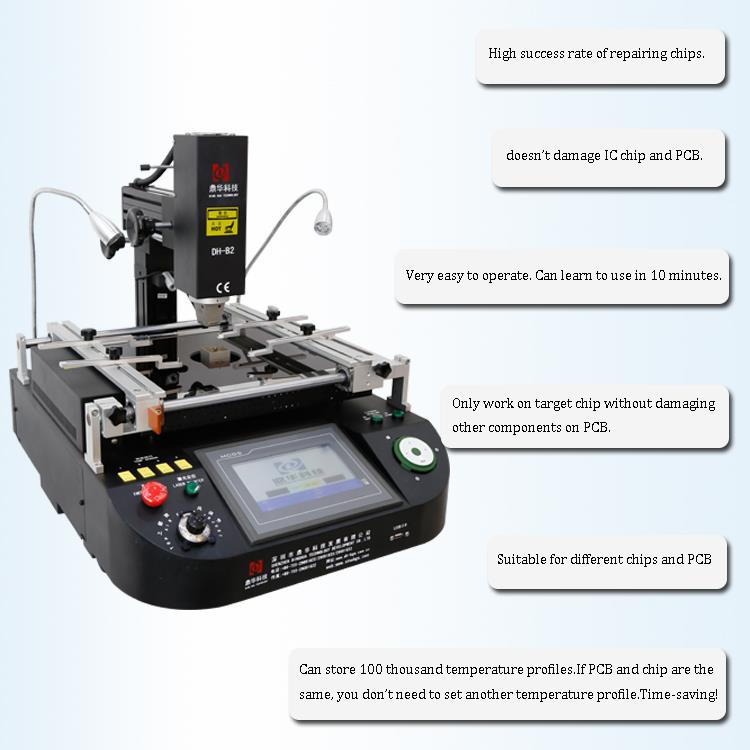

4.Kodėl verta rinktis mūsų LaserPostionToiSekranasBGA ReworkMachine?
5.Sertifikatas

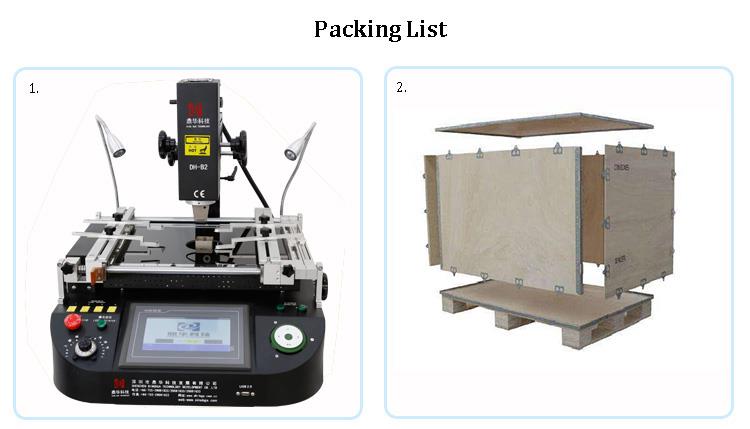

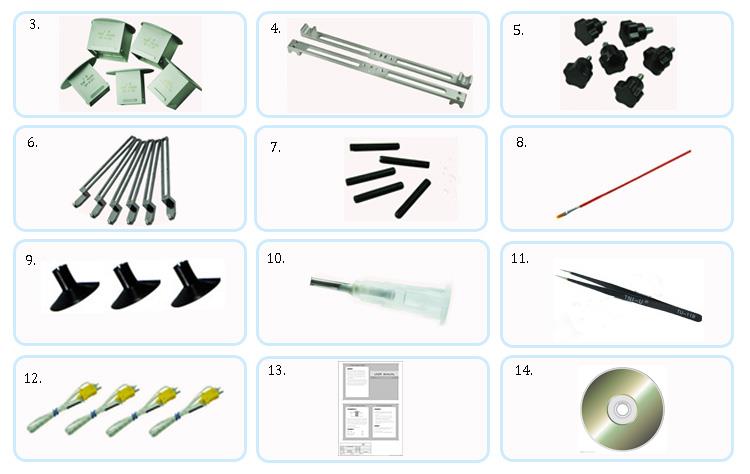

6.Pakavimas ir siuntimas
7. Vaizdo įrašas apie BGA perdirbimo stotį DH-B2:
8. Susijusios žinios
Bendras drožlių džiovinimo procesas
- Vakuuminiu būdu supakuotų drožlių džiovinti nereikia.
- Jei vakuuminiu būdu supakuotas lustas yra išpakuotas ir pakuotėje esančioje drėgmės indikatoriaus kortelėje rodomas didesnis nei 20 % santykinis drėgnis, reikia kepti.
- Išpakavus vakuuminę pakuotę, skiedros veikiamos ore ilgiau nei 72 valandas, jos turi būti išdžiovintos.
- Nevakuuminiai IC, kurie dar nenaudojami arba kurių nenaudojo kūrėjai, turi būti išdžiovinti, jei jie dar nėra išdžiūvę.
- Džiovintuvo temperatūros ir drėgmės reguliatorius turi būti nustatytas ties 10%, o džiovinimo laikas turi būti bent 48 valandos. Faktinė drėgmė turi būti mažesnė nei 20%, o tai laikoma normalia.
Bendras traškučių kepimo procesas
- Užsandarinto komponento galiojimo laikas yra gruodis (pastaba: tai gali reikšti konkretų mėnesį arba galiojimo trukmę, bet tai neaišku originaliame tekste).
- Atidarius sandarią pakuotę, komponentai gali likti pakartotinio srauto krosnyje esant žemesnei nei 30 laipsnių temperatūrai ir 60 % santykiniam drėgniui.
- Atidarius sandarią pakuotę, jei jos nėra gamyboje, komponentai turi būti nedelsiant laikomi džiovinimo dėžėje, kurioje drėgnumas mažesnis nei 20 %.
- Kepti reikia šiais atvejais (taikoma medžiagoms, kurių drėgmės lygis LEVER2 ir didesnis):
- Atidarę pakuotę, patikrinkite drėgmės indikatoriaus kortelę kambario temperatūroje. Jei oro drėgnumas viršija 20%, būtina kepti.
- Jei komponentai paliekami po pakuotės atidarymo laiką, viršijantį lentelėje nurodytas ribas ir nėra suvirintų komponentų.
- Jei atidarius pakuotę komponentai nėra laikomi sausoje dėžėje, kurioje santykinis drėgnis yra mažesnis nei 20 %, kaip reikalaujama.
- Jei komponentai yra senesni nei vieneri metai nuo sandarinimo datos.
5. Kepimo laikas:
- Kepkite žemos temperatūros orkaitėje 40 laipsnių ± 5 laipsnių temperatūroje (kai oro drėgnumas mažesnis nei 5%) 192 valandas.
- Arba kepkite 125 ± 5 laipsnių orkaitėje 24 valandas.
