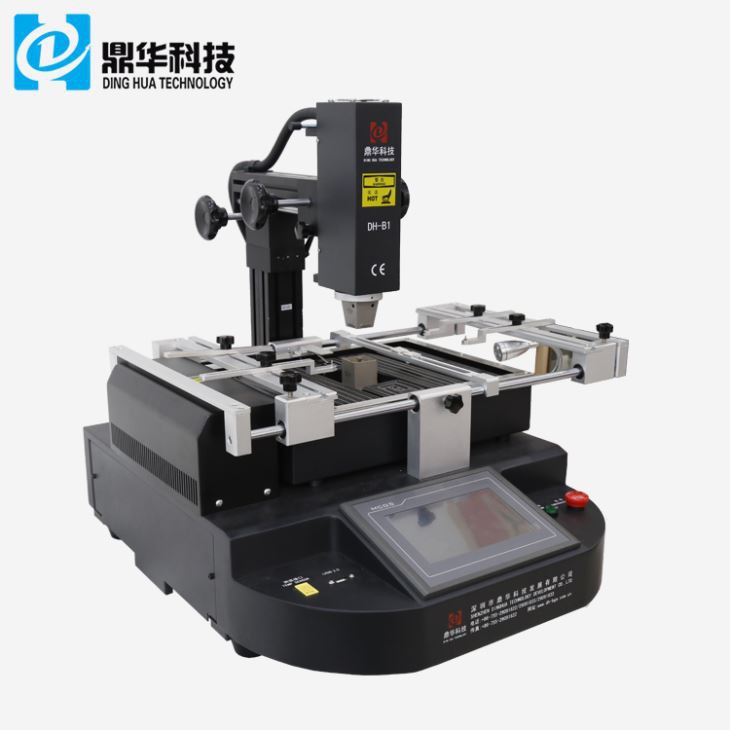

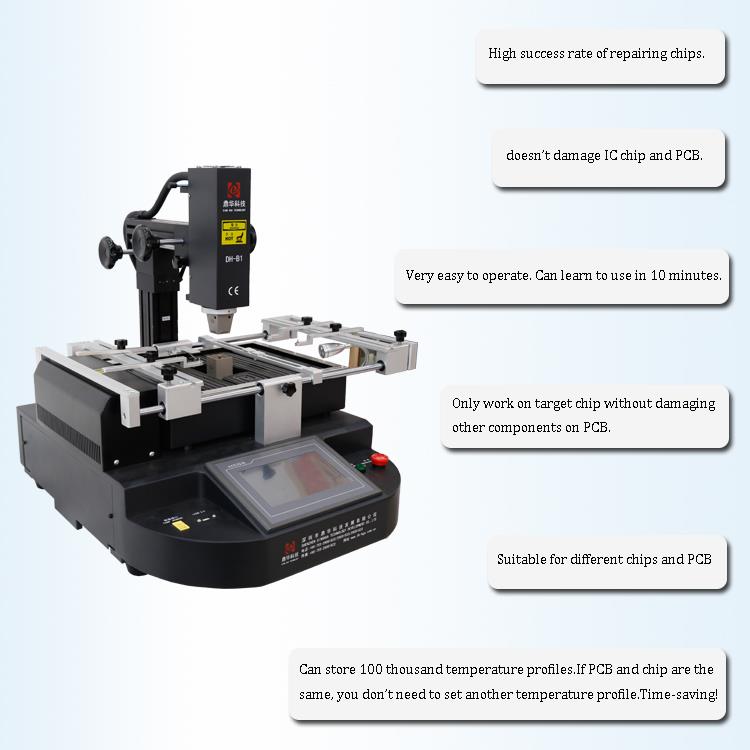

HD jutiklinis ekranas BGA pertvarkymo mašina
„DH-B1 BGA“ pertvarkymo stotis yra be įrankių, be dujų, iškart/tiksliai kontroliuojama, švari, modulinė, atnaujinama ir sukuria 100% derlingumo SMD pertvarkymą be jokių komplikacijų. Tai suteikia ypač aukštą profiliavimo ir proceso lygį.
Aprašymas
1. Produkto savybės
- Žmogaus ir mašinos sąsajaSiūlo kelis veikimo režimus ir leidimų lygius. Suvirinimas, nykimas ir montavimas gali būti atliekamas rankiniu būdu. Lengva valdyti.
- Aukštos skiriamosios gebos jutiklinis ekranas, iki 800 × 600 pikselių.
- Įrengtas su „Delta“ dvigubo rutulinio guolio srauto ventiliatoriumioro tiekimui-ne išorinio oro šaltinio poreikis.
- Priimti DCCE 6- kanalo modulįTemperatūros valdymo sistemai su automatiniu PID reguliavimu.
- Šildytuvai stebimi realiuoju laiku. Avarijos atveju atitinkami jutikliai siunčia signalus į PLC, kuris išjungia išvesties kanalą ir rodo gedimo būklę,automatiškai apsaugoti sistemą.
3. Specifikacija
| Galia | 4800W |
| Lop Neater | Karštas oras 800W |
| Apatinis šildytuvas | Karšto oro 1200W, infraraudonųjų spindulių 2400 W |
| Maitinimo šaltinis | AC220V ± 10% 50/60Hz |
| Dimensija | L535*W650*H600 mm |

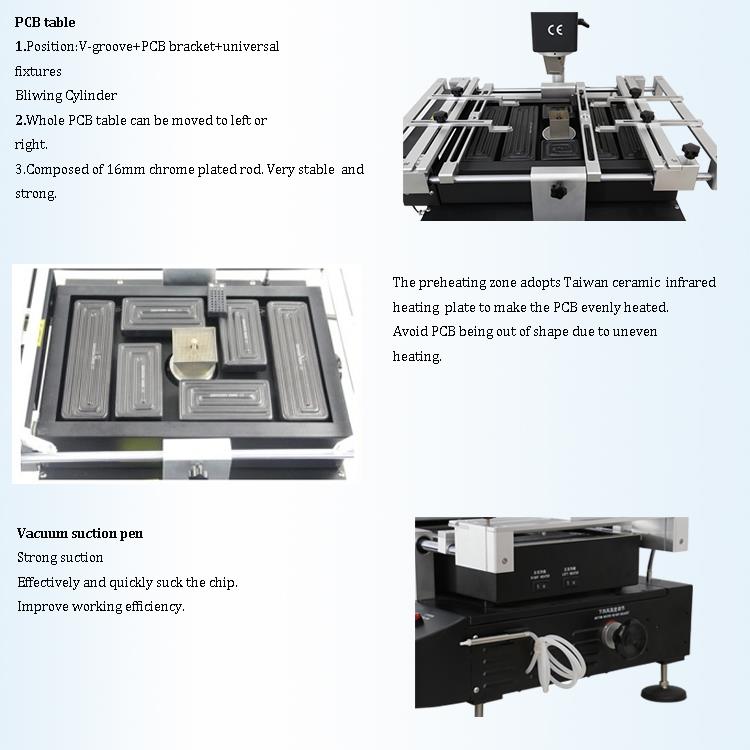

| Padėties nustatymas | „V-Groove PB“ palaikymas ir su išoriniu universaliu armatūra |
| Temperatūros kontrolė | K tipo termoelementas. Uždaros kilpos valdymas, nepriklausomas šildymas |
| Temperatūros tikslumas | ± 2 laipsnis |
| PCB dydis | Maks. 355*335 mm. Min 50*50 mm |
| „Workbench“ patobulinimas | ± 15 mm į priekį/atgal, ± 15 mm dešinėn/kairė |
| BGA lustas | 80*80-2*2mm |
| Minimalus lusto tarpas | 0. 15 mm |
| Temo jutiklis | 1 (neprivaloma) |
| Grynasis svoris | 30 kg |
4. Informacija of HD TochSCreenBGA ReworkMAchinas

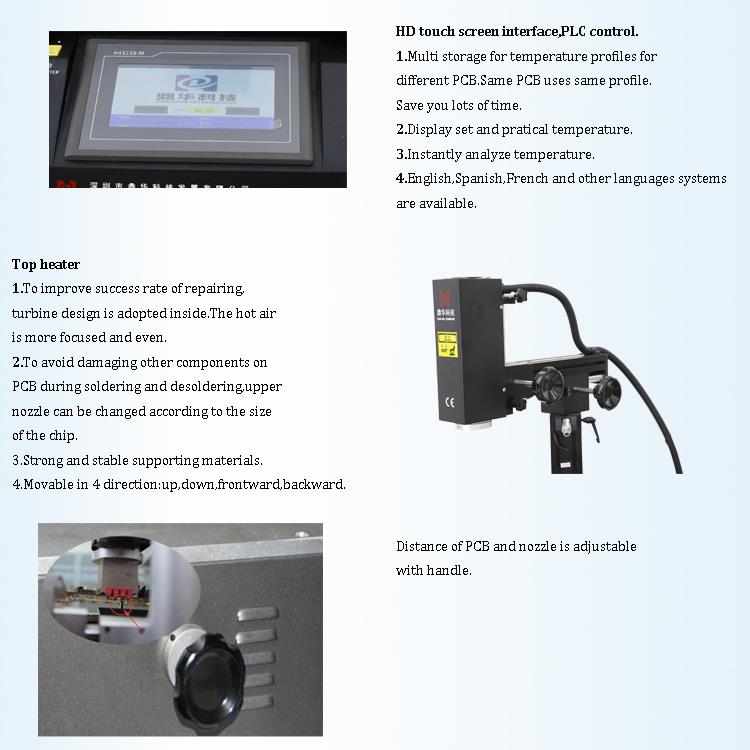

1. HD jutiklinio ekrano sąsaja;
2. Trys nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);
3. Vakuuminis rašiklis;
4. LED priekinis žibintas.
5. Pažymėjimas
6. Pakavimas ir siuntimas
7. Susijusios žinios
Kas yra SMD?
SMD reiškiaPaviršius pritvirtintas įtaisas, tai reiškia komponentus, naudojamusPaviršiaus kalno technologija(SMT).
Ankstyvosiose elektroninės grandinės lentos gamybos etapuose visas surinkimas buvo atliktas rankiniu būdu. Kai buvo įvestos pirmosios automatinės mašinos, jos galėjo sudėti tik paprastus švino komponentus; Sudėtingesnėms dalims vis dar reikėjo rankinio išdėstymo bangų litavimui.
Paviršius pritvirtinti komponentai buvo įvesti maždaug prieš 20 metų, žymintys naują erą, kurioje beveik visi komponentai iš pasyvių dalių į aktyvius komponentus ir integruotas grandines-perėjo į paviršiaus montuojamą formą (SMD). Dabar juos galima tvarkyti automatinėmis „Pick-and Place“ mašinomis.
Surinkimas:
Ilgą laiką buvo manoma, kad visi PIN komponentai ilgainiui bus paversti SMD pakuotėmis. Šiandien SMD technologija plačiai naudojama LED ekranuose.
Trys vienameyra SMD LED ekrano technologijos rūšis, kurioje trys skirtingos spalvos LED lragiai yra įtraukti į tuos pačius klijus tam tikru intervalu.
Plačiakampiai LED ekranai, naudojant „Trijų viename SMD“ technologiją, turi platesnį peržiūros kampą ir gali būti paviršiai, apdoroti difuziniu atspindžiu. Dėl to sumažėja grūdinimas ir pagerėjo vienodumas. Kalbant apie spalvą, spektrofotometrinis atskyrimas trijų viename ekranuose yra paprastesnis, o spalvų prisotinimas yra didesnis.
Kadangi visas paviršius skleidžia šviesą, trijų viename ekranai suteikia vienodesnę spalvą ir patobulintą lygumą, todėl jie yra aukštos raiškos LED ekranų standartas. Tačiau dėl sudėtingo gamybos proceso ir sudėtingos priežiūros išlaidos yra palyginti didelės, todėl ši technologija paprastai yra skirta aukščiausios klasės LED ekrano produktams.
