Touch Screen Medical Equipment BGA Rework Machine

                                  ToiSekranasMedikinisEįrangaBGA ReworkMachine

1. Taikymas of ToiSekranasMedikinisEįrangaBGA ReworkMachine

Kompiuterio, išmaniojo telefono, nešiojamojo kompiuterio, MacBook loginės plokštės, skaitmeninės kameros, oro kondicionieriaus, televizoriaus ir kitos elektroninės įrangos pagrindinė plokštė

iš medicinos pramonės, ryšių pramonės, automobilių pramonės ir kt.

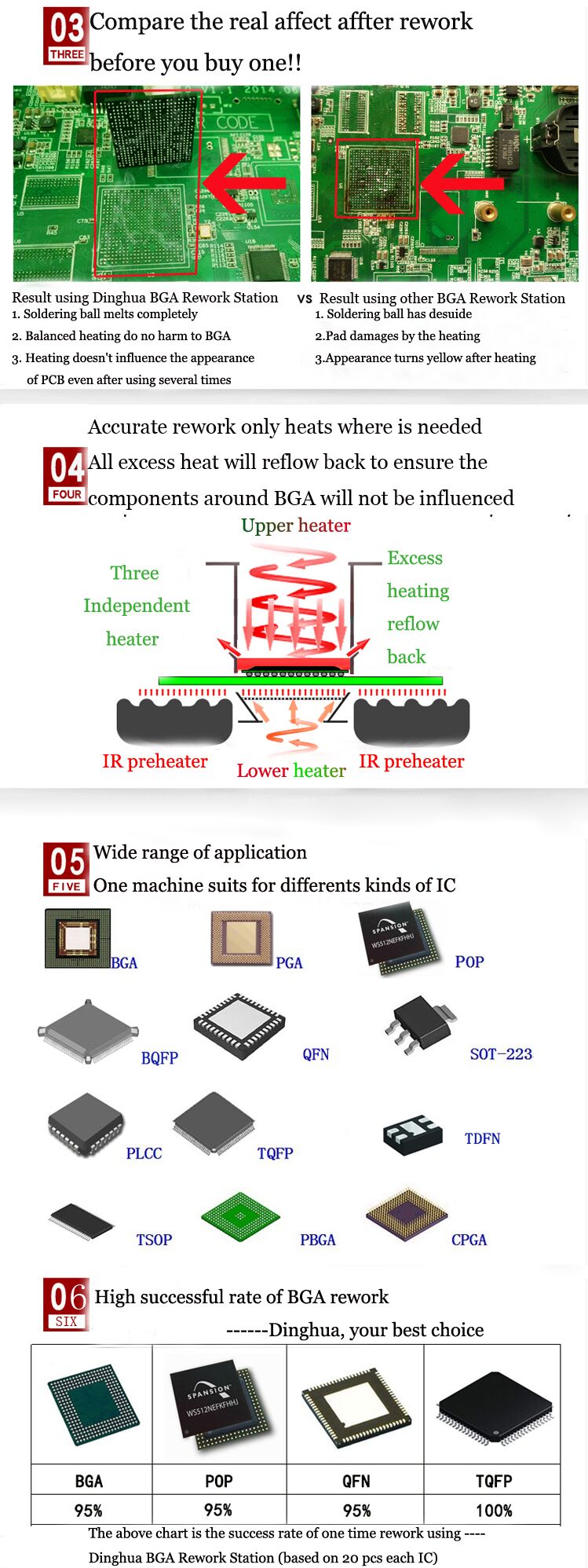

Tinka įvairių tipų lustams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai.

2. Gaminio ypatybės of ToiSekranasMedikinisEįrangaBGA ReworkMachine

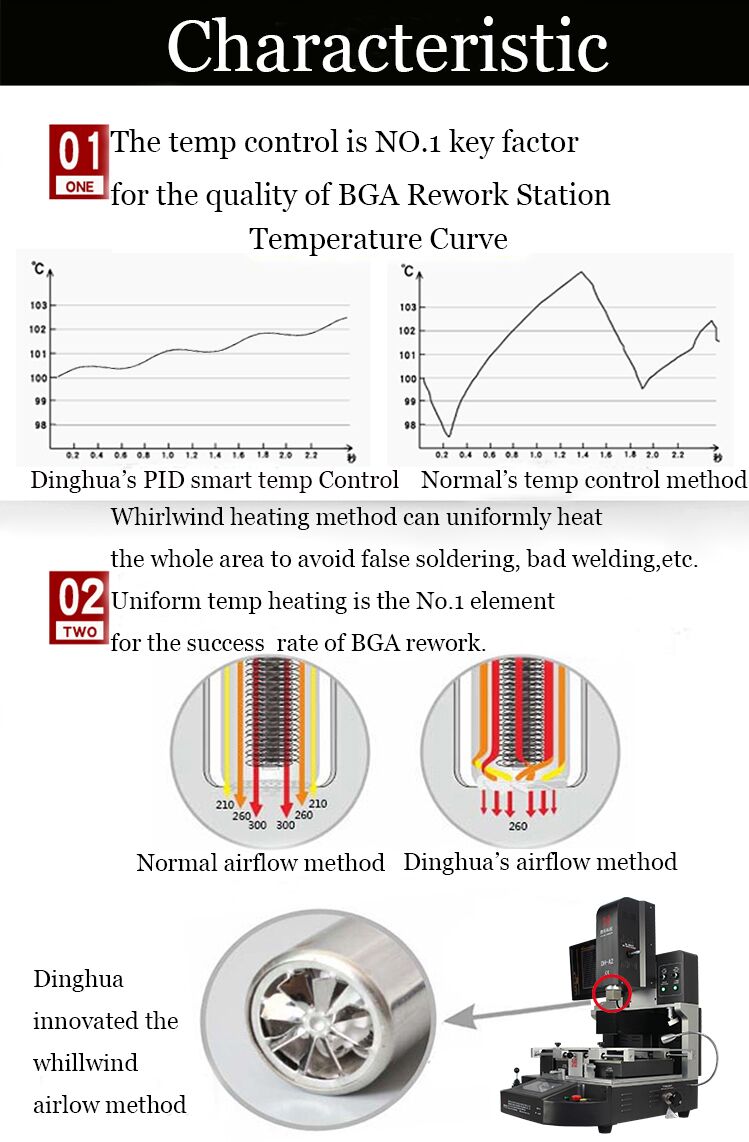

• Didelis lustų taisymo sėkmės rodiklis. Tikslus temperatūros valdymas užtikrina temperatūros pokytį pagal litavimo rutulių medžiagas.

• Paprastas valdymas

Humanizuotas dizainas leidžia lengvai valdyti mašiną. Paprastai darbuotojas gali išmokti juo naudotis per 10 minučių. Jokios specialios profesinės patirties

ar reikia įgūdžių, o tai jūsų įmonei sutaupo laiko ir energijos.

• Tikslus temperatūros valdymas. Tikslinė mikroschema gali būti lituojama arba išlituota, kol nepažeidžiami jokie kiti PCB komponentai.

• Humanizuotas dizainas leidžia lengvai valdyti mašiną. Paprastai darbuotojas gali išmokti juo naudotis per 10 minučių. Jokios specialios profesinės patirties

ar reikia įgūdžių, o tai jūsų įmonei sutaupo laiko ir energijos.

• Aukščiausios kokybės medžiagos garantuoja ilgą tarnavimo laiką. Kryžminis srautas, viršutinis ir apatinis aušinimo ventiliatorius automatiškai aušina mašiną, kai tik kaitinama.

yra baigtas, todėl efektyviai išvengiama mašinos nusidėvėjimo ir senėjimo.{0}}šildymo sistemai suteikiama metų garantija.

• Siūlomas neribotas techninis palaikymas visą gyvenimą ir nemokami mokymai.

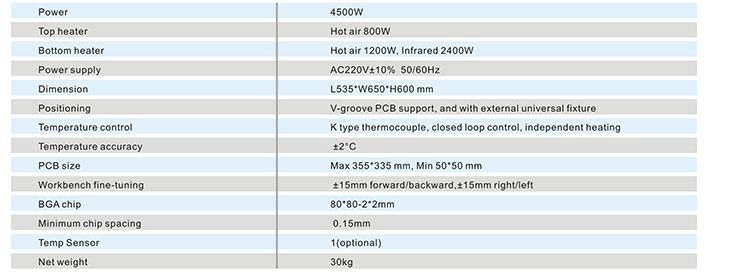

3. Specifikacija of ToiSekranasMedikinisEįrangaBGA ReworkMachine

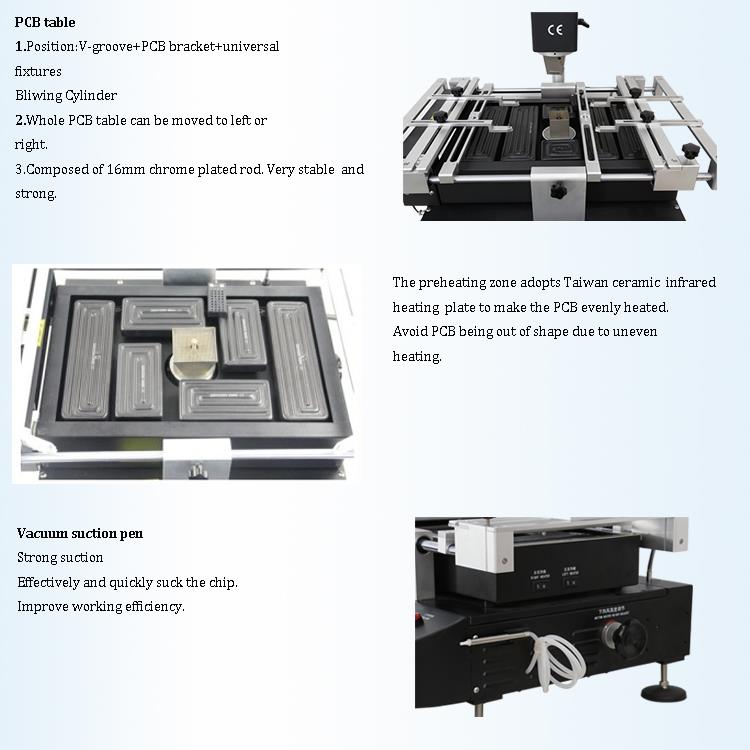

4.Išsami informacija of ToiSekranasMedikinisEįrangaBGA ReworkMachine

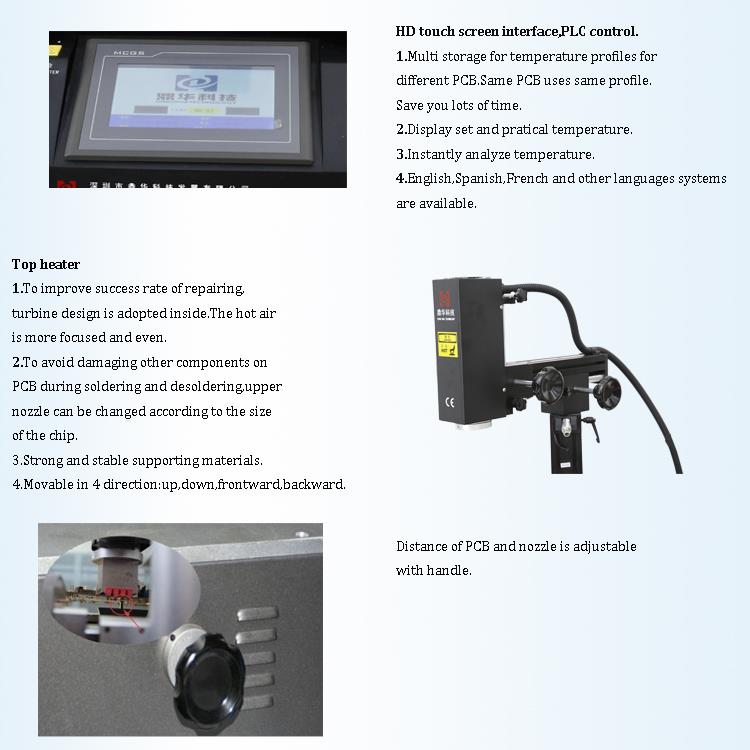

1. HD jutiklinio ekrano sąsaja;

2.Trys nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);

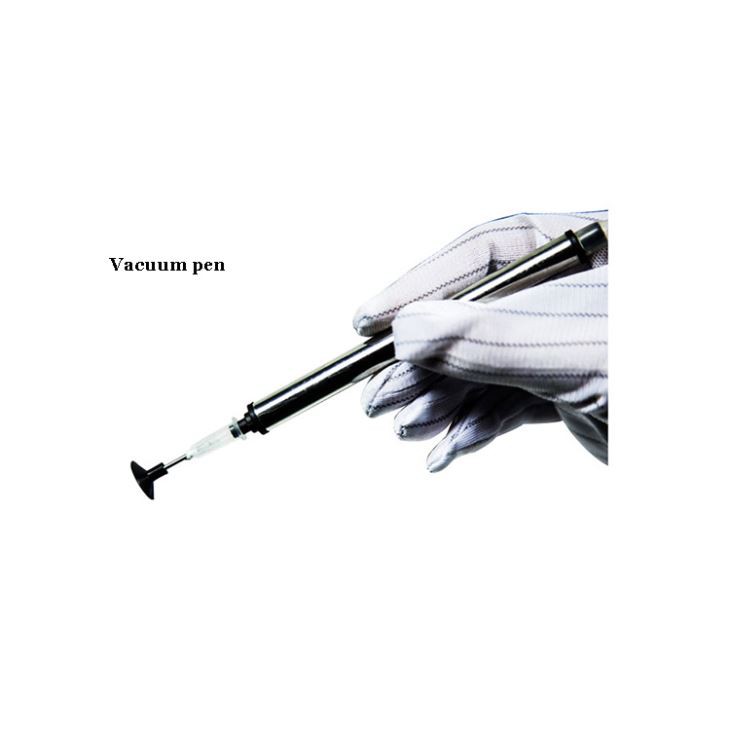

3. Vakuuminis rašiklis;

4.Led priekinis žibintas.

5.Kodėl verta rinktis mūsų ToiSekranasMedikinisEįrangaBGA ReworkMachine?

6.Sertifikatas ToiSekranasMedikinisEįrangaBGA ReworkMachine

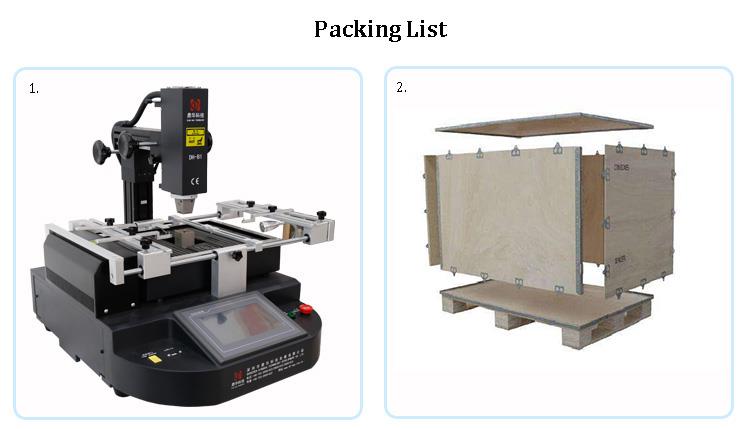

7.Pakavimas ir siuntimas ToiSekranasMedikinisEįrangaBGA ReworkMachine

8.Susijusios žinios

PCB litavimo kaukės ir srauto vaidmuo

Atsparumas litavimui yra svarbi šių dienų spausdintinės plokštės technologijos dalis. PCB litavimo rezisto naudojimas tapo toks įprastas

kad labai neįprasta matyti, kad spausdintinės plokštės be litavimo atlaiko aprėptį, išskyrus kai kurias namų statybos grandines

Šiandien net daugelis prototipų plokščių turi litavimo kaukes, todėl jų naudojimas komercinėje gamyboje Spausdintinės plokštės

būti universalus.

Spausdintinių plokščių litavimo reikmėms

Kaip rodo pavadinimas, litavimo kaukė yra uždengta ant plokštės, kad apsaugotų spausdintinės plokštės sritį nuo spausdintinės plokštės

iš kurios buvo paimtas lydmetalis. Tokiu būdu tereikia iš tikrųjų turėti litavimo sritį, ty kur komponentas

yra lituojama sritis, kurioje nėra atsparumo litavimui ir galima lituoti, o tai turi daug privalumų. Svarbiausia, kad tik

poreikis, kur yra litavimo, ir nedidelis litavimo tiltelio trumpasis jungimas, kuris pasiekiamas užkertant kelią korozijai iš kai kurių

lydmetalis gali būti žymiai sumažintas. Tai tampa vis svarbiau, nes daugelio spausdintinių plokščių aukštis šiandien reiškia

kad maži litavimo takeliai suvirinimo procese gali sukelti tiltus ir trumpąjį jungimą. Sritis, kurioje yra vietos komponentai

kur litavimo kaukė riboja problemą, bus lituojama, ir šios vietos gali būti atitinkamai suprojektuotos.

Spausdintinės plokštės lydmetalis ne tik apsaugo nuo mažo tiltelio, bet ir atsparus substratui.

veikia kaip apsauginis sluoksnis. Litavimo kaukės užtikrina elektros izoliaciją ir apsaugą nuo oksidacijos ir korozijos. Šis laikotarpis

gali padidinti bendrą spausdintinės plokštės patikimumą, ypač jei ji yra veikiama kenksmingų veiksnių.

Kas yra PCB srautas?

Spausdintinių plokščių litavimo kaukės yra nuolatinės dervos pagrindu pagamintos dangos, kurios dedamos ant spausdintinių plokščių gamybos metu

plikų lentų. Lydmetalis yra nuolatinė dervos kompozicijos danga, dažniausiai žalios spalvos, kuri apgaubia ir apsaugo paviršių.

visų spausdintinių plokščių ypatybės, nebent reikia suformuoti konkrečias litavimo jungčių sritis.

Nors žalia yra plačiausiai naudojama litavimo atsparumo spalva, galima naudoti beveik bet kokią spalvą. Nors gali būti sunku išlaikyti tikslumą

spalvų, jas galima padaryti beveik bet kokia spalva. Tačiau iš žalios kitos populiarios spalvos yra raudona ir mėlyna.

Užtepkite PCB litavimo kaukę

Kad spausdintinės plokštės litavimo kaukė atitiktų labai tikslius šiuolaikinės paviršiaus montavimo technologijos reikalavimus, SMT

naudojamos spausdintinės plokštės, skysčiams šviesai jautrūs (LPI) litavimo medžiagos. Anksčiau spausdintų plokščių litavimui naudotas trafaretinis spausdinimas

šilkografijai atsparios programos.

Anksčiau naudotų litavimo kaukių LPI procesas labai skiriasi. LPI atskiria dengimo ir vaizdo gavimo operacijas, kad būtų pasiekta aukščiausia

tikslumo lygiai. Medžiaga, kurią plikų PCB gamintojų naudoja PCB lydmetalio maskavimui, yra skysto fotopolimero pavidalo, joje naudojama epoksidinė derva.

arba epoksidinės-akrilatinės dervos technologija ir visa plokštė padengiama medžiaga. Medžiagos storis paprastai yra nuo 30 mikronų iki 20 mikronų

mikronų virš plikos lentos. Kai fliusu dengta atspari medžiaga išdžiovinama, ji apšviečiama norimu vaizdo raštu ir išskleidžiama, kad gautųsi

norimą litavimo atsparumo modelį. Tada sukurkite litavimo kaukę po kietėjimo, kad užtikrintumėte tvirtą ir patvarią apdailą.
