„Reflow“ jutiklinio ekrano SMD pertvarkymo aparatas

Greita peržiūra:

„Reflow“ jutiklinio ekrano SMD pertvarkymo aparatas yra labai pažengusi ir novatoriška technologija, kuri pakeitė elektronikos taisymo procesą. Ši mašina yra specialiai sukurta pertvarkyti paviršiaus montuojamą litavimą-neatsiejamą šiuolaikinės elektronikos gamybos dalį. Dėl savo pažangių funkcijų ir funkcijų „Reflow Jutiklinio ekrano SMD“ pertvarkymo mašina tapo būtina pramonės šakoms, dirbančioms su elektronika.

Mašinoje yra lengvai naudojama jutiklinio ekrano sąsaja, supaprastinanti taisymo procesą. Be to, jos patobulintos savybės leidžia tiksliai valdyti temperatūrą, užtikrinant, kad kritiniai elektroninio prietaiso komponentai nebus pažeisti remonto metu. „Reflow“ jutiklinio ekrano SMD pertvarkymo mašina taip pat yra greita ir efektyvi, todėl sumažėja prastovos ir padidėja produktyvumas.

1. Specifikacija

Spec
1	Galia	4900W
2	Viršutinis šildytuvas	Karštas oras 800W
3	Apatinis šildytuvas Geležinis šildytuvas	Karšto oro 1200W, infraraudonųjų spindulių 2800W 90w
4	Maitinimo šaltinis	AC220V ± 10% 50/60Hz
5	Dimensija	640*730*580 mm
6	Padėties nustatymas	V-Groove, PCB palaikymą galima sureguliuoti bet kuria kryptimi su išoriniu universaliu armatūra
7	Temperatūros kontrolė	K TIPO TIRMOKOUPLAS, Uždaro kilpos valdymas, nepriklausomas šildymas
8	Tempo tikslumas	± 2 laipsniai
9	PCB dydis	Maksimalus 500*400 mm min. 22*22 mm
10	BGA lustas	2*2-80*80mm
11	Minimalus lusto tarpas	0. 15 mm
12	Išorinis temperatūros jutiklis	1 (neprivaloma)
13	Grynasis svoris	45 kg

2. DH-A1L BGA pertvarkymo stoties ypatybės

1. Jutiklinis ekranas su PLC valdymu: 3 temperatūros profiliai gali būti rodomi, kai temperatūros tikslumas yra ± 1 laipsnis.
2. 7- segmento temperatūros valdymas: Gali būti nustatytas įkaitinimas, šilumos išsaugojimas, apšilimas, suvirinimas 1, suvirinimas 2, aušinimas ir temperatūros kritimas.
3. Galima laikyti iki 30 grupių: Profilius galima analizuoti ir modifikuoti tiesiogiai jutikliniame ekrane.
4. 3 nepriklausomos šildymo zonos: Kelių segmentų temperatūros profiliai gali būti taikomi pirmoje ir antroje zonose, o PCB kaitinamas trečiojoje zonoje. Jutikliniame ekrane rodomas šildymo laikas, temperatūros nuolydis, aušinimas ir aliarmai.
5. K tipo termoelementas: Apima temperatūros bandymo jungtį, skirtą stebėti temperatūrą.
6. Aliarmo funkcija: Po suvirinimo BGA mašina išsijungs, jei temperatūra nenormali. Tai taip pat apima per didelės temperatūros apsaugą.
7. Skersinio srovės oro variklis: Užtikrina, kad PCB pertvarkymo proceso metu išliks stabilus.
8. PCB padėties nustatymas su V-LOT: Omnipotentinis spaustukas tvirtai laiko PCB vietoje.
9. Tvarko didelės talpos PCB: Tinka aukštos temperatūros, be švino BGA/CSP ir kolonos BGA pertvarkymo.
10. 360 laipsnių pasukamas purkštukas: Lengva pakeisti skirtingais purkštukais.
11. Tvarko didelės talpos PCB: Tinka litavimui aukštai temperatūrai ir be švino.

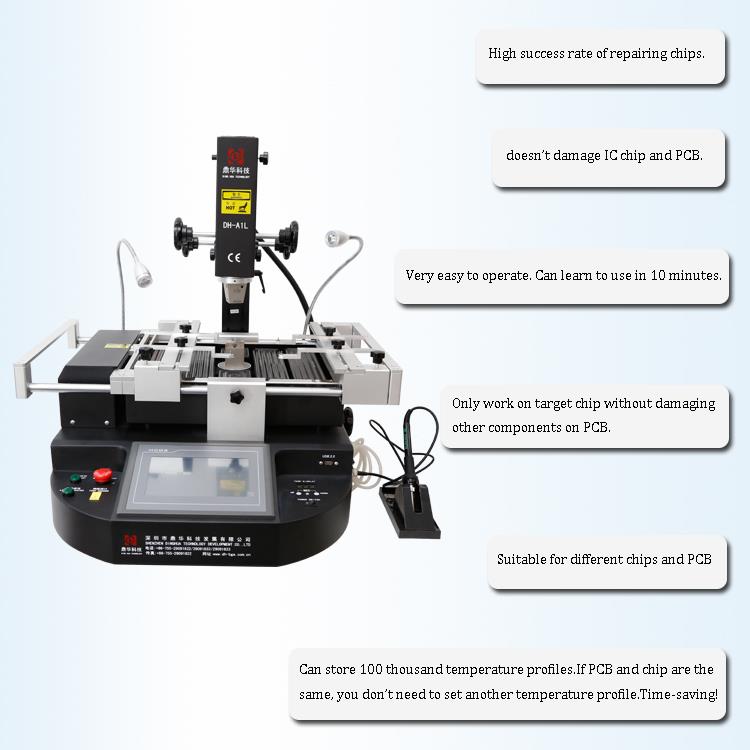

3. Kodėl turėtumėte pasirinkti DH-A1L BGA pertvarkymo stotį?



4. Surištos žinios:

Remonto žingsniai

1 žingsnis: stebėkite
Patikrinkite, ar antenos apvalkalas yra originalus, ar pagrindinė plokštė yra pažeista, ar deformuota dėl vandens, ir ar sudeginti ar sulaužomi komponentai.

2 žingsnis: išbandymas
Patikrinkite veikimo srovę, kritinę įtampą ir TTL, kad įsitikintumėte, jog jie yra normalūs.

3 žingsnis: Priežiūra
Laikykitės paslaugų paprastumo principo: Pirmiausia kreipkitės į mechaninius gedimus, po to pateikite programinės įrangos problemas ir galiausiai taisykite arba pakeiskite bet kokias sugedusias dalis.

4 žingsnis: valymas
Po priežiūros nuvalykite bet kokį litavimo alyvos ir šlako perteklių iš pagrindinės plokštės ir nuvalykite mobiliojo telefono ekraną ir apvalkalą.

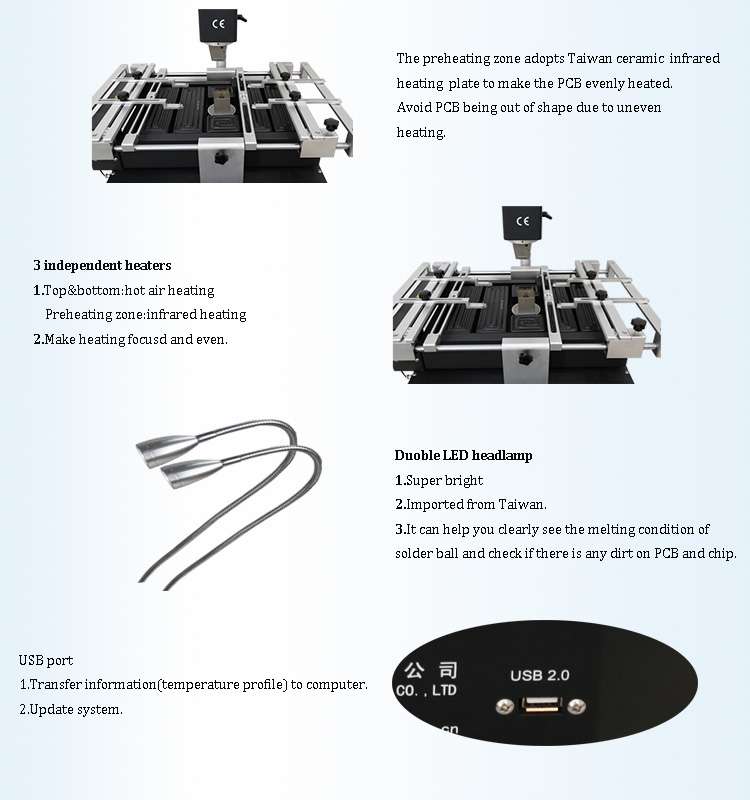

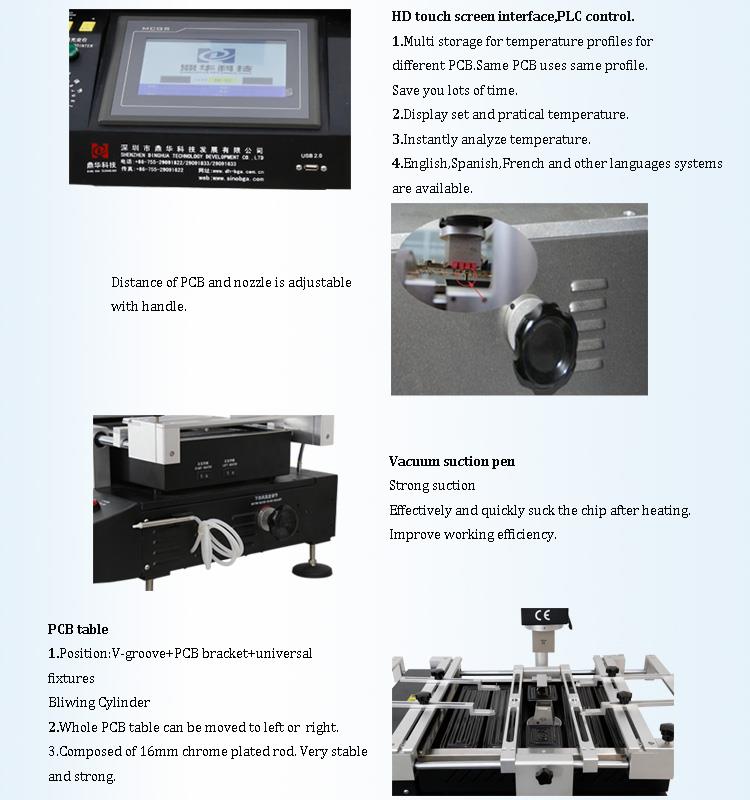

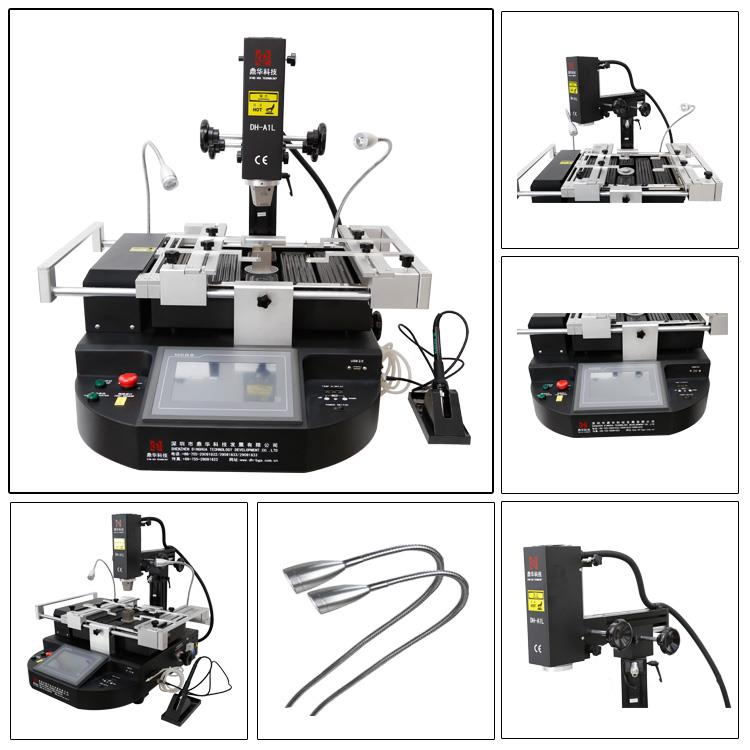

5. Išsamūs DH-A1L BGA pertvarkymo stoties vaizdai

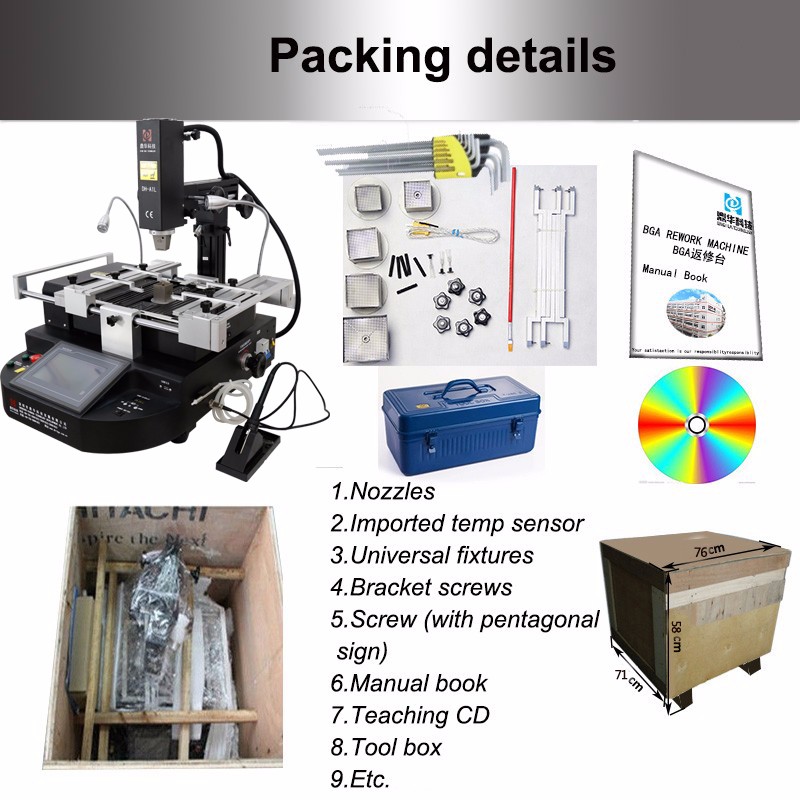

6. DH-A1L BGA pertvarkymo stoties pakavimo ir pristatymo informacija

DH-A1L BGA pertvarkymo stoties pristatymo detalės

Pristatymas:

1. Gavimas bus atliktas per 5 darbo dienas nuo mokėjimo gavimo.

2. Greitai pristatymo DHL, „FedEx“, TNT, UPS ir kitais būdais, įskaitant jūrą ar orą, siunta.

7.FAQ

Kl.: Koks jūsų paketas? Ar saugu transporto metu?

A: Visa mūsų BGA pertvarkymo stotis yra supakuota į medžio medžio dėžutę su putomis, lazdomis ir juosta

Pataisykite vidų. Transporto metu tai pakankamai saugu.

Kl.: Kuris kelias ir kiek dienų ateis mašina? Koks jūsų paketas?

A: Mes siunčiame DHL, Fed-Ex, UPS ir tt (nuo durų iki durų),

4 ~ 7 dienos atvykti; Oru į artimiausią oro uostą (durys į oro uosto tarnybą)

2 ~ 5 dienos atvykti; jūra į artimiausią jūrų uostą,

10 ~ 20 ~ 30 ~ 40 dienų atvykti. (skirtingas šalis skirtingas laikas)

Kl.: Apie garantiją, kiek laiko ir kaip atlikti po pardavimo paslaugos?

A: 1 metų garantija už atsargines dalis ir visą gyvenimą techninė pagalba. Mes turime profesionalų techninę

Komanda, dėl bet kokio klausimo taip pat pateikiami vaizdo įrašų padėjėjas.

Kl.: Kaip atlikti mokėjimą? Kuris kelias yra geresnis?

A: Banko perkėlimas, „Western Union“, „Money Gram“, „PayPal“ ir kt. Priimta, tačiau banko pervedimas ir sumokėtas

Pirmenybė teikiama „Alibaba“ prekybos užtikrinimui.
