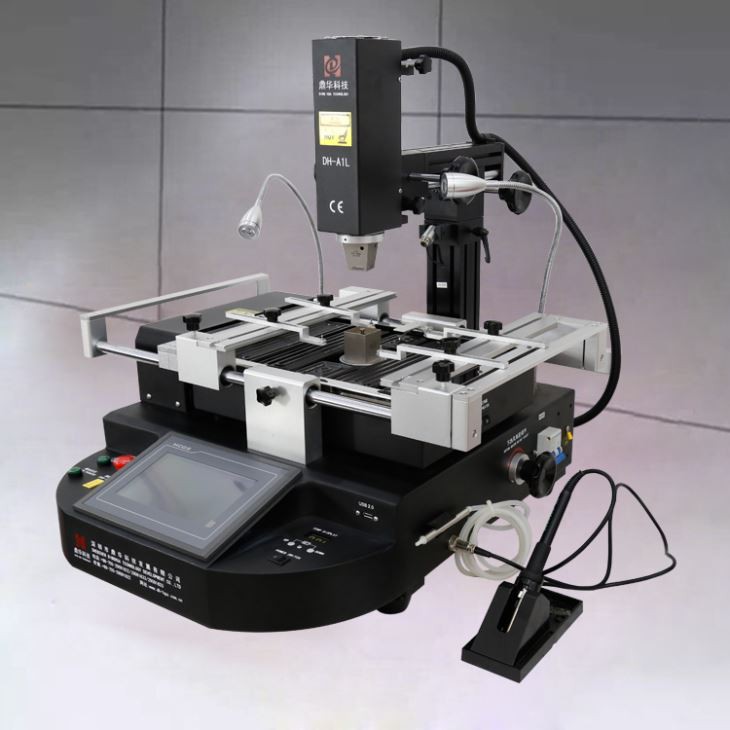

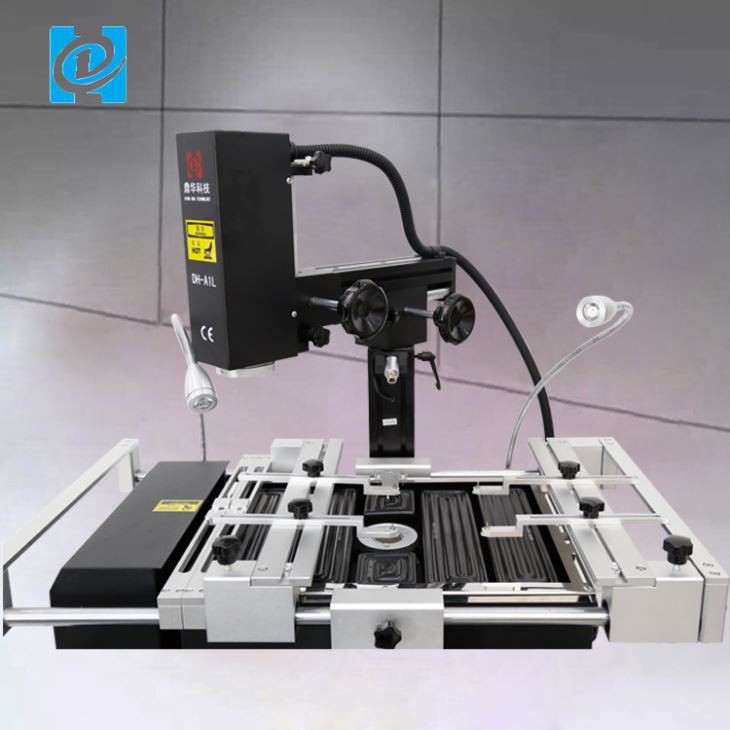

IR jutiklinio ekrano BGA perdirbimo mašina

IR jutiklinio ekrano bga perdirbimo mašina Greita peržiūra:

DH-A1L SMD REWORK MACHINE turi lazerio padėties nustatymo funkciją, gali greitai nustatyti padėtį ant BGA lusto

ir pagrindine plokšte.Jei ieškote bga perdirbimo stoties mobiliųjų telefonų remontui, sveikiname! Jūs radote

originali gamykla. Dinghua, gali būti geriausias bga perdirbimo stoties prekės ženklas visame pasaulyje.



1. Specifikacija



Specifikacija
1	Galia	4900W
2	Viršutinis šildytuvas	Karštas oras 800W
3	Apatinis šildytuvas Geležinis šildytuvas	Karštas oras 1200W, infraraudonieji 2800W 90w
4	Maitinimas	AC220V±10%50/60Hz
5	Matmenys	640*730*580mm
6	Padėties nustatymas	V formos griovelis, PCB atrama gali būti reguliuojama bet kuria kryptimi naudojant išorinį universalų tvirtinimą
7	Temperatūros valdymas	K tipo termopora, uždaro kontūro valdymas, nepriklausomas šildymas
8	Temperatūros tikslumas	±2 laipsnių
9	PCB dydis	Max 500*400 mm Min 22*22 mm
10	BGA lustas	2*2-80*80 mm
11	Minimalus atstumas tarp drožlių	0.15 mm
12	Išorinis temperatūros jutiklis	1 (neprivaloma)
13	Grynasis svoris	45 kg



2.DH-A1L BGA perdirbimo stoties taikymas

Programos naudojimas BGA perdirbimo stotims

BGA perdirbimo stotys turi keletą skirtingų programų PCB taisymo ir keitimo pasaulyje. Štai keletas iš

dažniausiai pasitaikančios programos.

Atnaujinimai: Atnaujinimai yra viena iš dažniausiai pasitaikančių perdarymo priežasčių. Technikams gali tekti pakeisti dalis arba pridėti

atnaujintos dalys į PCB.

Sugedusios dalys: PCB gali turėti įvairių sugedusių dalių, kurias gali tekti pakeisti. Pavyzdžiui, trinkelės gali būti pažeistos

BGA pašalinimas, bet koks dalių skaičius gali būti pažeistas karščio arba gali būti per daug litavimo jungties tuštumos.

Netinkamas surinkimas: pertvarkymo metu gali atsirasti įvairių klaidų. Pavyzdžiui, PCB gali būti neteisingas

BGA orientacija arba prastai išvystytas BGA perdirbimo terminis profilis. Jei taip yra, greičiausiai reikės atlikti PCB

tolesnis remontas, kad būtų pašalintas sugedęs mazgas.

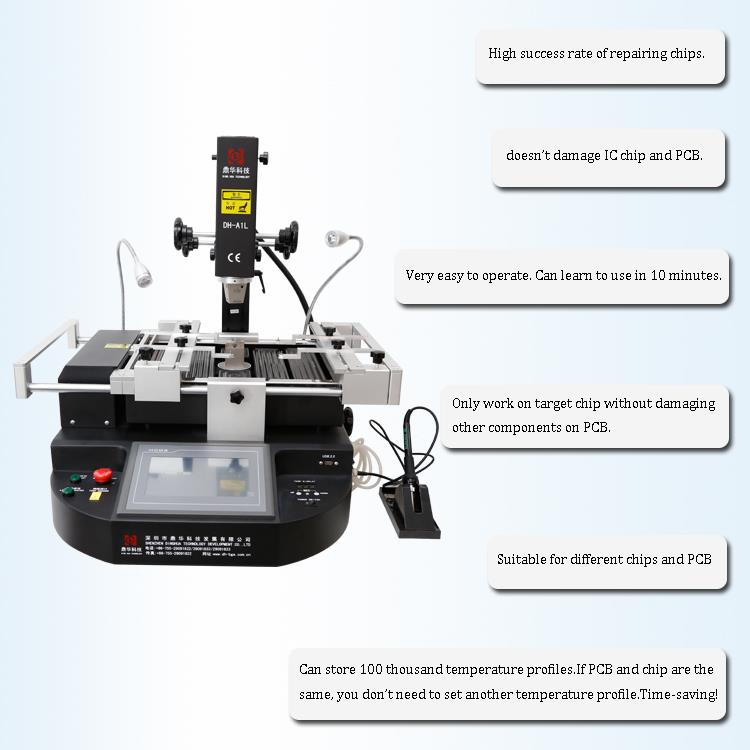

3. Kodėl turėtumėte pasirinkti DH-A1L BGA perdirbimo stotį?





4. Susijusios žinios:

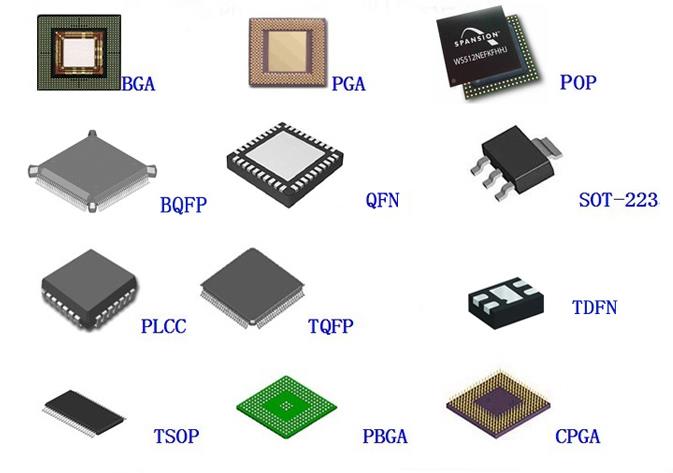

Rutulinio tinklelio matrica (BGA) yra paviršiuje montuojama pakuotė (lustų laikiklis), naudojama integriniams grandynams. BGA

paketai naudojami visam laikui montuoti įrenginius, tokius kaip mikroprocesoriai. BGA gali suteikti daugiau sujungimo

smeigtukai, nei galima įdėti į dvigubą liniją arba plokščią pakuotę. Vietoj to galima naudoti visą apatinį įrenginio paviršių

tik perimetras. Laidai taip pat yra vidutiniškai trumpesni nei tik perimetro tipo, todėl našumas yra geresnis

dideliu greičiu.



BGA įrenginių litavimas reikalauja tikslaus valdymo ir dažniausiai atliekamas automatizuotais procesais. BGA įrenginiai netinka

lizdo tvirtinimui.

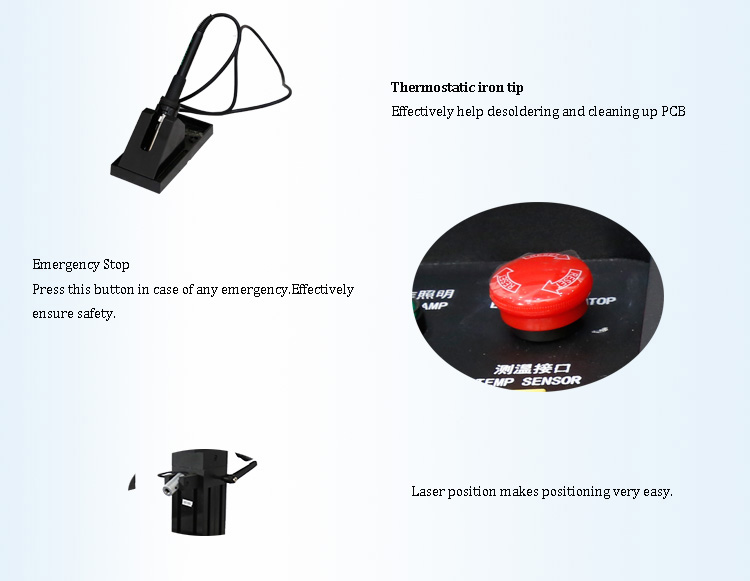

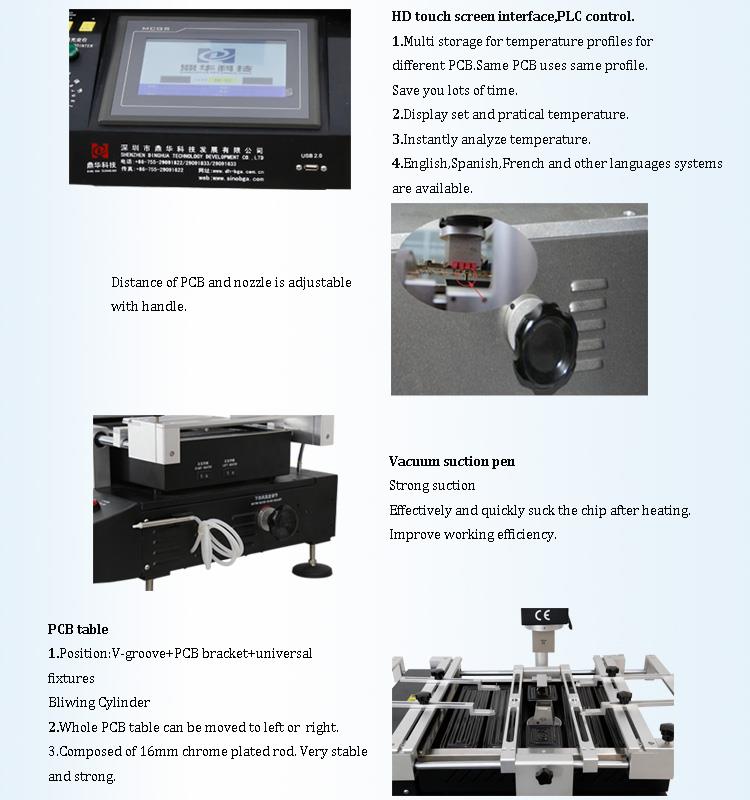

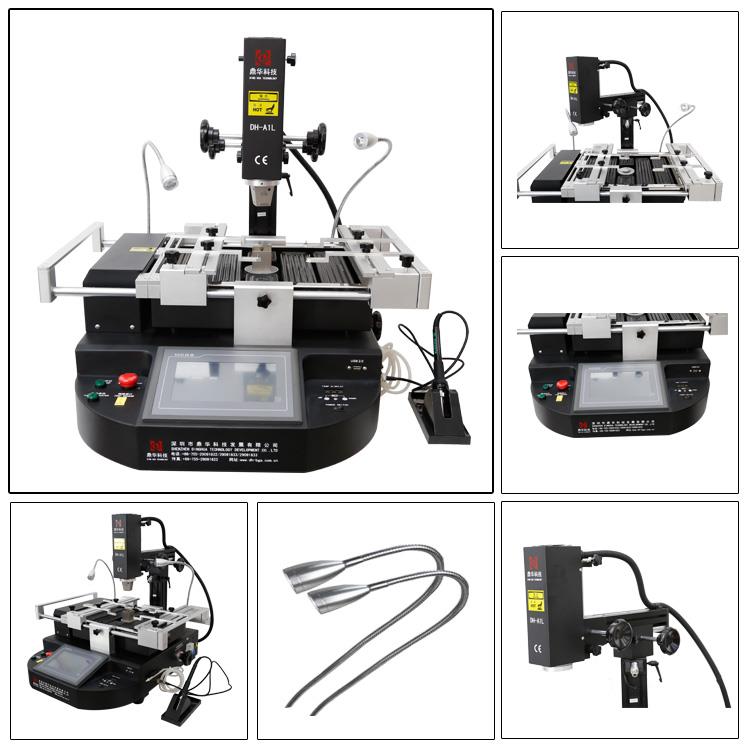

5. Išsamūs DH-A1L BGA REWORK STATION vaizdai

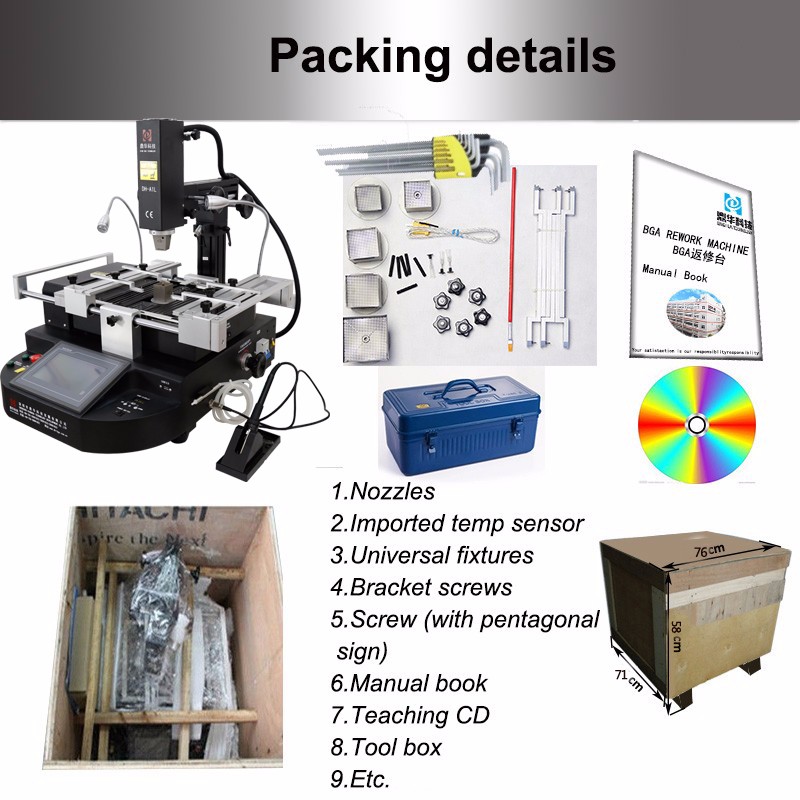

6. DH-A1L BGA REWORK STATION pakavimo ir pristatymo informacija







DH-A1L BGA REWORK STATION pristatymo detalės

Siuntimas:

1. Siuntimas bus atliktas per 5 darbo dienas nuo apmokėjimo gavimo.

2. Greitas pristatymas DHL, FedEX, TNT, UPS ir kitais būdais, įskaitant jūra ar oru.







8.Panašus daiktas

bga perdirbimo stotis

mobili remonto mašina

mobiliojo telefono BGA mikroschemų rinkinio perdirbimo stotis

planšetinio kompiuterio mikroschemų rinkinio perdirbimo stotis

maršrutizatoriaus perdirbimo stotis

nešiojamojo kompiuterio nešiojamojo kompiuterio BGA mikroschemų rinkinio taisymo sistema

išmaniojo telefono mikroschemų rinkinio BGA remonto litavimo sistema

BGA remonto litavimo mašina

BGA mikroschemų rinkinio suvirinimo aparatas

BGA remonto stotis

BGA išlitavimo stotis





9. Pastabos

Kaip jau visi žinome, Playstation 3 (PS3) gali nukentėti nuo baisaus geltonosios mirties šviesos (YLOD), o Xbox 360 gali būti sukelta problema.

vadinamas Raudonuoju mirties žiedu (RROD). Taip nutinka dėl gamintojo defekto kuriant plokštę ir neatsižvelgiant į didžiulius šilumos kiekius

sukuriamas žaidžiant su sistema ilgą laiką.

Dėl karščio įtempto GPU (grafikos lusto, valdančio visus įmantrius žaidimo vaizdus), lydmetalis, kuris sudaro ryšį tarp lusto ir

lenta galiausiai sugenda. Su šia pertrauka jūsų sistema išmes tą baimę keliančią mirksinčią mirties šviesą klaidą. Reball Method Repair – Reball taisymas yra tas pats

procedūra, kaip ir pakartotinis srautas, tačiau reikia atlikti dar kelis veiksmus. Užuot tiesiog pakaitinus lustą ir leidžiant po juo esantį lydmetalį ištirpti, lustas pašildomas iki

taškas, kur jį galima nuimti nuo lentos.

Dabar, kai lustas pašalinamas, yra maždaug 200+ mažų litavimo taškų, kuriuos reikia nuvalyti lituokliu. O, jau nekalbant apie tai, kad privalai

nuvalykite plokštę, nes joje taip pat yra 200+ litavimo taškų, likusių nuo likučių. Po to, kai viskas bus išvalyta, dabar turite sulygiuoti 200+ mažyčius litavimo kamuoliukus ant

lustas su specialiu trafaretu ir laikikliu. Pasakyti, kad tai lengva, bet padaryti – ne. Jau vien tai labiausiai erzina ir atima daugiausiai laiko, kai pilate masę

daug kamuoliukų ant trafareto, tikėdamasis, kad kiekvienas iš tų 200+ rutuliukų bus tinkamai pritvirtintas prie lusto. Tai padarę, turite nuimti trafaretą ir ten

visada bus keli kamuoliukai, kurie bus išmušti iš vietos, kurių turite ieškoti.

Kai tai bus padaryta, tik lustas turi būti įkaitintas iki taško, kai 200+ rutuliukai išsilydo ant lusto ir ten lieka. Po to palaukite, kol atvės. Tada tu

padėkite jį atgal ant plokštės ir pašildykite, kad lustas ištirptų ant pagrindinės plokštės. Ir dabar jūs turite pertvarkytą sistemą! Kartais gali būti labai apmaudu, jei

net vienas rutulys buvo neteisingai išlygintas.
