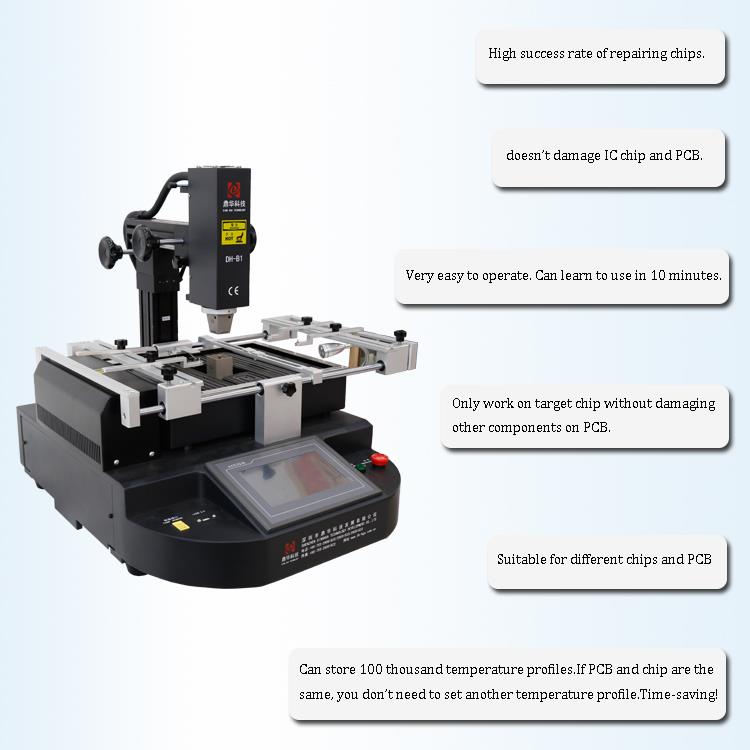

Infraraudonųjų spindulių jutiklinis ekranas BGA perdirbimo mašina

                                                                  Infraraudonųjų spindulių jutiklinis ekranas BGA perdirbimo mašina



1. Infraraudonųjų spindulių jutiklinio ekrano BGA perdirbimo mašinos gaminio savybės

1.Su trimis nepriklausomomis temperatūros zonomis, tikslesnis;

2. Pirmasis, antrasis temperatūros šildytuvas, naudojant gerą medžiagą, gali tiksliai reguliuoti karšto oro srautą ir temperatūrą,

aukštos temperatūros sukuriamas vėjas, trečioji infraraudonųjų spindulių temperatūros šildymo plokštė, skirta pašildyti.

3. Pirmoji temperatūros zona su 8 segmentų temperatūra aukštyn (žemyn)+8 segmento pastovios temperatūros valdymu, gali

saugoti 10 grupių temperatūros kreivę;

4. Pirmoji zona ir antroji paleidimo temperatūros kreivė tuo pačiu metu, trečios zonos paleidimo temperatūra pakyla

ir žemyn tuo pačiu metu su pirmąja ir antra zona;

5. Išėmę ir lituodami didelio tūrio ventiliatorių, kad atvėsintumėte PCB plokštę, išvengtumėte PCB plokštės deformacijos ir

litavimo efektas;

3. Infraraudonųjų spindulių jutiklinio ekrano BGA perdirbimo mašinos specifikacija

Galia	4500W
Viršutinis šildytuvas	Karštas oras 800W
Apatinis šildytuvas	Karštas oras 1200W, infraraudonieji 2400W
Maitinimas	AC220V+10%, 50/60HZ
Matmenys	L 535*P650*A600 mm

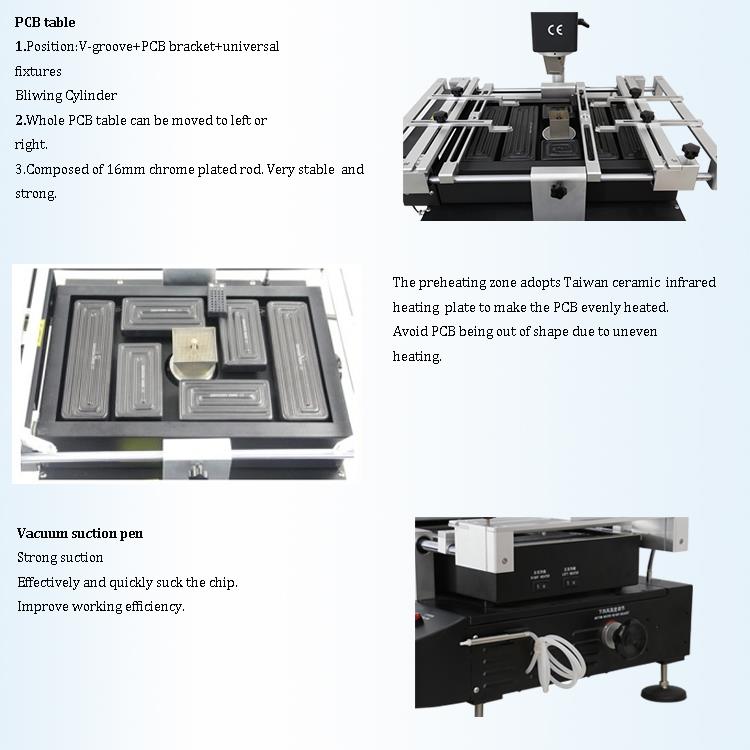

Padėties nustatymas	N-groove PCB atrama ir su išoriniu universaliu tvirtinimu
Temperatūros valdymas	K tipo termopora, uždaro ciklo valdymas nepriklausomas šildymas
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Maks. 355*335 mm, min 50*50 mm
Tikslus darbo stalo sureguliavimas	±15 mm pirmyn/atgal +15 mm dešinėje/kairėn
BGA lustas	80*80-2*2 mm
Minimalus atstumas tarp drožlių	0.15 mm
Temperatūros jutiklis	1 (neprivaloma)
Grynasis svoris	30 kg

4. Infraraudonųjų spindulių jutiklinio ekrano BGA perdirbimo mašinos detalės

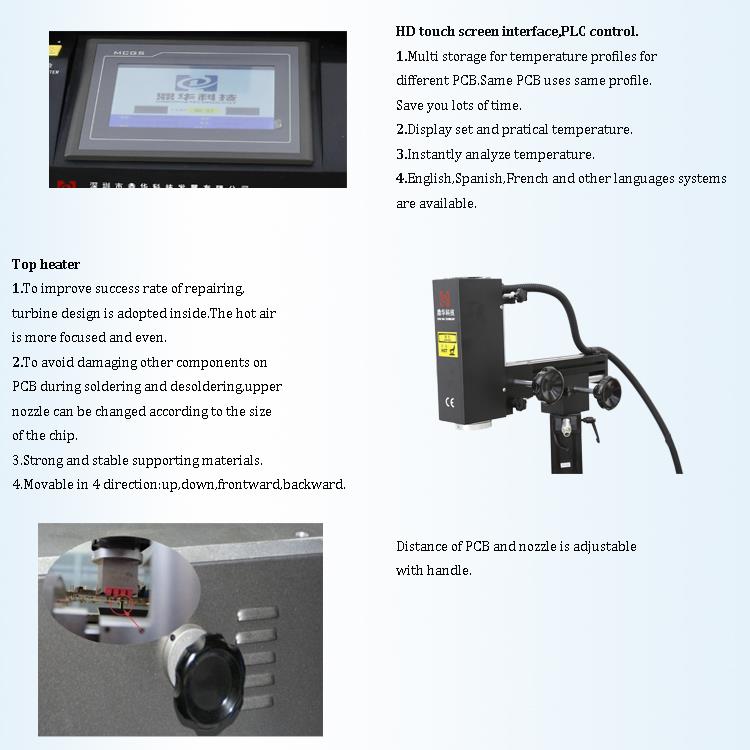

1. HD jutiklinio ekrano sąsaja;

2.Trys nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);

3. Vakuuminis rašiklis;

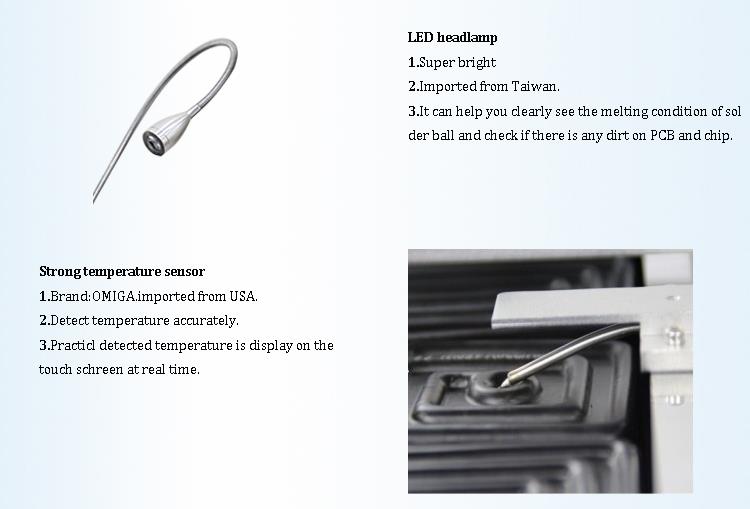

4.Led priekinis žibintas.

5. Kodėl verta rinktis mūsų infraraudonųjų spindulių jutiklinio ekrano BGA perdirbimo mašiną?

6. Infraraudonųjų spindulių jutiklinio ekrano BGA perdirbimo mašinos sertifikatas

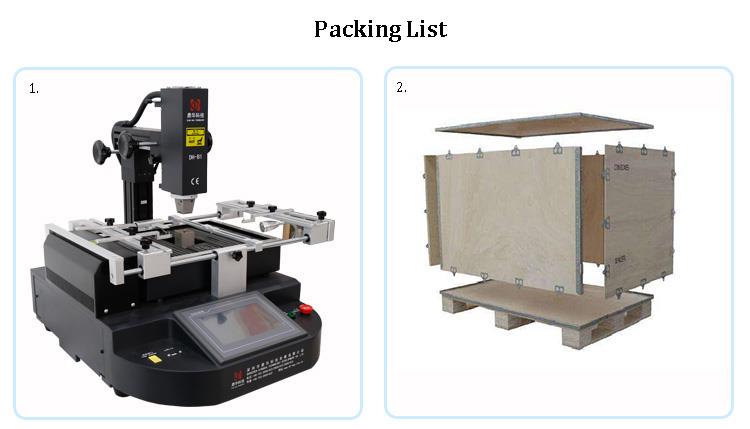

7. Infraraudonųjų spindulių jutiklinio ekrano BGA perdirbimo mašinos pakavimas ir siuntimas

8.Susijusios žinios

Standartiniai BGA permušimo metodai?

Pirmasis yra "alavo pasta" + "alavo rutulys",

Antrasis yra "pagalba įklijuoti" + "alavo rutulys".

Kas yra "alavo pasta" + "alavo rutulys"? Tiesą sakant, tai yra geriausias ir standartinis rutulinio sodinimo būdas. Taip pasodinti rutuliai turigeras suvirinamumas ir geras blizgesys. Litavimo procesas nerodo bėgančio rutulio išvaizdos, jį lengviau valdyti ir laikyti.

Konkretus metodasPirmiausia naudokite litavimo pastą, kad spausdintumėte ant BGA padėklo, tada ant jo pridėkite tam tikro dydžio litavimo rutulį. Šiuo metu litavimo pastos funkcija yra priklijuoti litąrutulį ir padidinkite litavimo rutulio kontaktinį paviršių, kai lydmetalis kaitinamas. Litavimo rutulys bus šildomas greičiau ir daugiauvisapusiškai. Tai leis litavimo rutulį geriau prilituoti prie BGA trinkelės po lydmetalio ištirpimo, sumažinant litavimo galimybę.

Kas yra "litavimo pasta" + "alavo rutulys"? Per aukščiau pateiktą paaiškinimą lengva suprasti šio sakinio prasmę. Paprasčiau tariant, šiuo metodu naudojama litavimo pastavietoj litavimo pastos. Tačiau litavimo pastos savybės labai skiriasi nuo litavimo pastos savybių. Litavimo pasta tampa skysta, kaipakyla temperatūra, ir tai lengvai sukelia

tjis litavimo kamuoliuką bėgioti aplinkui; be to, litavimo pasta yra prasta, todėl sakoma, kad pirmasis metodasKamuoliukų sodinimas yra idealus.

Žinoma, visi šie du metodai turi būti tam skirti įrankiai, tokie kaip trišakis. Konkretūs „Stinky Paste“ + „Sferoidinio rutulio“ metodo veiksmai yra tokie:

1. Pirmiausia paruoškite rutulinio sodinimo įrankį. Kamuoliukų sodinimo sėdynė turi būti nuvalyta ir išdžiovinta spiritu, kad litavimo rutulys neriedėtų sklandžiai.

2. Padėkite paruoštą lustą ant rutulio laikiklio.

3. Įklijuokite litavimo pastą. Natūraliai atšildytas ir tolygiai maišomas, ir tolygiai ant ašmenų;

4. Uždėkite litavimo pastos ant padėties nustatymo pagrindo, kad atspausdintumėte litavimo medžiagąpastos ir stenkitės kontroliuoti rankos grandymo pastos kampą, stiprumą ir tempimo greitį. Nuimkite litavimo pastos dėžutę.

5. Įsitikinę, kad litavimo pasta yra tolygiai atspausdinta ant kiekvieno BGA padėklo, uždėkite litavimo rutulį ant rutulio, tada

litavimo rutulį, pakratykite rutulio laikiklį ir leiskitelitavimo rutulys susukite į tinklelį. Įsitikinkite, kad kiekviena tinklelis turi litavimo rutulį, tada surinkite litavimo rutulius ir nuimkite lentą.

6. Šviežiai paruoštą BGA išimkite iš pagrindo ir palaukite, kol iškeps. (Geriau naudoti reflow litavimą. Naudokite nedidelį kiekį karšto oro. Pistoletas yra gerai). Tai užbaigiakamuolys. Metodo "Litavimo pasta" + "Sferoidinis rutulys" procedūra yra tokia: "3" ir "4" žingsniai turi būti sujungti į vieną veiksmą: teptuku tepti litą.įklijuokite vietoj trafaretinio spausdinimo, bet tiesiai tolygiai tepkite ant BGA. Kiti veiksmai iš esmės yra tokie patys kaip ir pirmasis metodas.
