SMD BGA pertvarkymo stotis

IR klaviatūra BGA pertvarkymo mašina

Visa IR BGA pertvarkymo stotis su dviem šildymo zonomis, tinkančiomis dideliems traškučiams (iki 80 × 80 mm) ir įvairių PCB, tokių kaip televizoriai, žaidimų konsolės ir kompiuteriai.



1. SMD BGA pertvarkymo stoties gamybos parametras

Bendra galia	2300W
Viršutinis šildytuvas	450W
Apatinis šildytuvas	1800W, visiškai uždarytas į stiklinį ekranuotą skyrių
Galia	110 ~ 250 V 50/60Hz
Viršutinės galvos judėjimas	Aukštyn / žemyn, pasukite laisvai.
Apšvietimas	Taivanas vedė darbinę šviesą, bet kokį kampą.
Saugojimas	Laikykite 10 temperatūros profilių grupių
Padėties nustatymas	V-Groove, PCB palaikymą galima koreguoti x, y kryptimis su išoriniu universaliu armuliu
Temperatūros kontrolė	K jutiklis, uždara kilpa
Tempo tikslumas	± 2 laipsnis
PCB dydis	MAX 270 * 320 mm min 20 * 20 mm
BGA lustas	5*5 ~ 80*80 mm
Minimalus lusto tarpas	0. 15 mm
Išorinis temperamento jutiklis	1 vnt
Matmenys	L480 × W370 × H390 mm
Grynasis svoris	Maždaug 15,5 kg





2. Informacija apie produktą

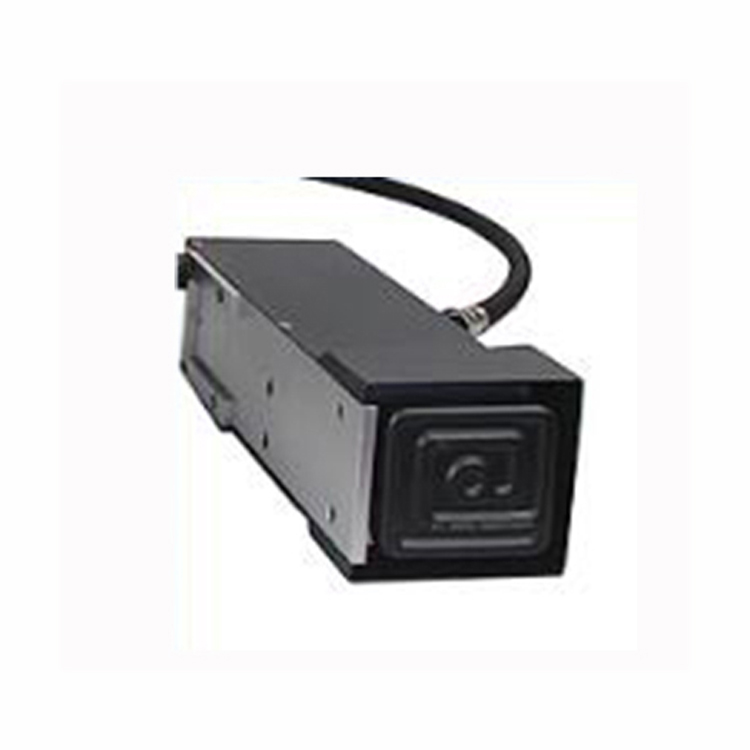

Viršutinis IR šildytuvas: 80 × 80 mm, 450 W, 110–240 V (neprivaloma). Gali šildyti beveik visus lustų tipus.

Tinka pagrindinėms plokštėms iki 270 × 320 mm.

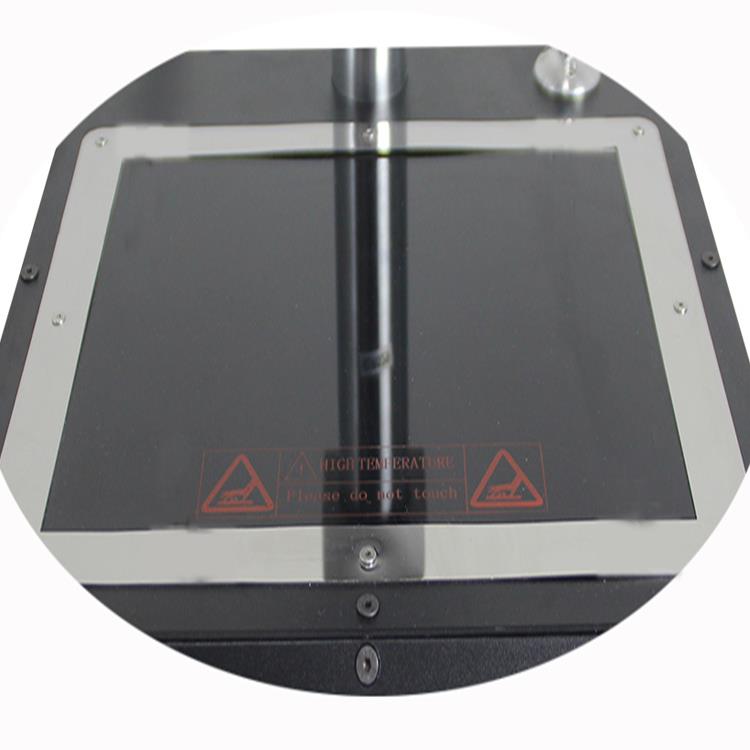

Apatinis IR šildytuvas: Visiškai uždarytas stikliniu skydu.

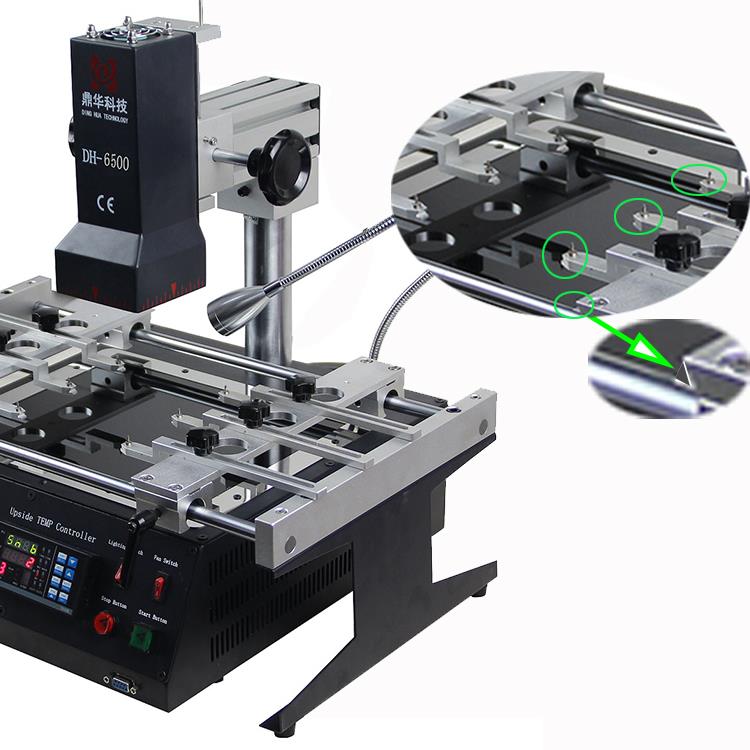

Universalūs įrenginiaiĮtraukite krokodilo spaustukus, „V“ griovelius ir išgaubtas atramas, kad būtų galima pritvirtinti bet kokių figūrų televizorių ir kompiuterių PCB į „iPhone“.

Nesvarbu, ar PCB yra televizija, kompiuteris, nors ir „iPhone“ ir kt.

Universalūs bet kurio PCB, turinčios netaisyklingą formą

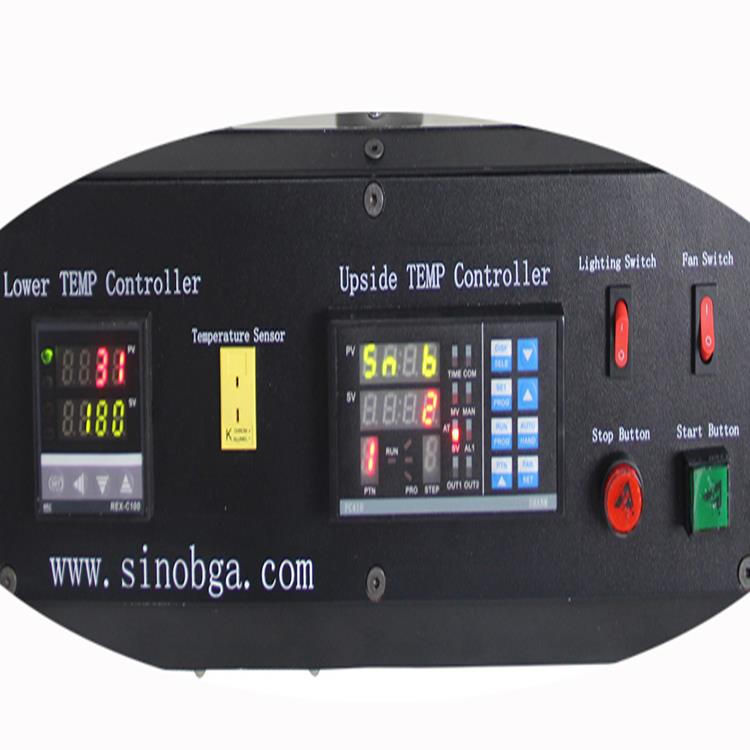

Prietaisų skydelis temperatūrai ir laiko nustatymui, lengvai valdomas ir patogiai naudoti

Prietaisų skydelis



3. Speciali savybė

• Importuoti aukštos kokybės, patvarūs šildytuvai.
• Taivano pagaminta infraraudonųjų spindulių keraminė įkaitinanti plokštelė su stikliniu ekranu.
• Dviejų zonų IR šildymas: tiek viršutinės, tiek apatinės pašildymo zonos.
• K tipo uždaros ciklo temperatūros kontrolė ± 2 laipsnių tikslumu.
• Išorinė jutiklio jungtis, kad būtų tikslesni temperatūros rodmenys.
• Garso perspėjimas: Priminimas balso 5–10 s prieš baigiant šildymo ciklą, padėdamas operatoriui pasiruošti.



4. Mūsų aptarnavimo IR klaviatūra BGA pertvarkymo mašina

• Prieš pristatymą: Kiekvienas mašina atlieka 24 valandų vibracijos testą, po kurio atlieka galutinis patikrinimas.
• Po pristatymo: Atvykę į muitinę, mes susisiekiame su jumis el. Paštu, telefonu ar „WhatsApp“, kad padėtume išvalyti.
• Gavus: Mes teikiame diegimo gaires ir eksploatavimo palaikymą.

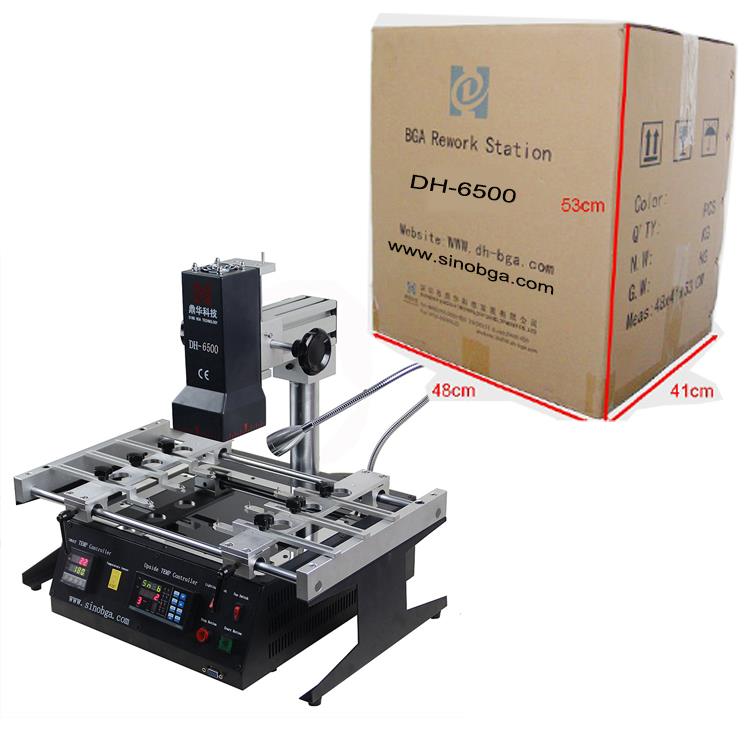

5. Pakavimas

• Karmoninės dėklas su putplasčio įdėklais, kad būtų galima saugiai transportuoti.
• Supakuoti matmenys: 48 × 53 × 41 cm; Bendrasis svoris: 23 kg.



DUK



Įrankiai ir medžiagos

Remontas yra ir visada gali išlikti labai daug darbo reikalaujanti operacija, kuri labiau priklauso nuo individualių operatorių įgūdžių, o ne į automatizavimą. Nepaisant to, kad yra puikių remonto priemonių, daugelis vidinių remonto operacijų yra prastai įrengtos. Toliau pateikiamos pagrindinės pagrindinės įrangos, reikalingos šiuolaikinės remonto operacijai, gairės:



1. Ergonominė darbo vieta

Efektyvaus remonto darbų negalima atlikti naudojant seną „Workbench“ ar „Mainshift“ sąranką. PC plokštės taisymas reikalauja aukšto koncentracijos ir miklumo lygio. Todėl būtina tinkama darbo vieta - ESD pritvirtinta ir įrengta tinkama apšvietimas, elektros lizdai ir ergonomiškas komfortas. Jei įmanoma, dažnai naudojamos sistemos turėtų būti tvirtai pritvirtintos prie darbinio paviršiaus, kad būtų padidintas efektyvumas.





2. Aukštos kokybės stereo mikroskopas

Tikslumo taisymas negali būti atliekamas be tokio tipo mikroskopo. Ribota prieiga yra netinkama, nes ji turi būti naudojama nuolat. Nors vaizdo kameros ir monitoriai gali būti tinkami tikrinti ar mokyti, jiems trūksta kokybės optikos pateikto aiškumo. Be to, mikroskopas turi turėti gerą apšvietimą. Geriausios šio tikslo variantai yra halogeninės arba šviesolaidinio apšvietimo sistemos su lanksčiomis žąsų kaklais šviesos krypčiai.



3. Litavimas

Tikslus litavimas yra gyvybiškai svarbus šiuolaikinėms remonto operacijoms. Technikai nebegali pasikliauti tradicinėmis litavimo įrankiais, kurie buvo dažniausiai naudojami vos prieš kelerius metus. Dabar jiems reikia aukščiausios kokybės litavimo lygintuvų, kurie yra labai kontroliuojami, ergonomiškai suprojektuoti ir suderinami su įvairiais puikiais patarimais.



4. Komponentų pašalinimo įrankiai

Didėjanti komponentų įvairovė - tiek didelė, tiek maža - reikalauja įvairių specializuotų įrankių ir būdų saugiam ir efektyviam pašalinimui. Šie įrankiai paprastai naudoja vieną iš šių šildymo būdų: laidus (kontaktuojant), konvekcinėmis (karštomis dujomis) arba infraraudonųjų spindulių (pagal tikslines infraraudonųjų spindulių lempas). Kiekvienas metodas turi savo pranašumų ir apribojimų, atsižvelgiant į konkrečią programą.



5. Įkaitinimo stotis

Jei įmanoma, prieš pašalindami SMT komponentus, iš anksto pašildykite visą kompiuterio plokštę. Įkaitinimas sumažina šiluminį smūgį dėl lokalizuoto kaitinimo ir pagreitina pakartotinio darbo procesą. Nors daugumoje įrenginių yra kietėjimo ar džiovinimo krosnių, norint išlaikyti pastovią šilumą, dažnai būtina papildoma pašildymo stotis. Kai ji bus pašalinta iš krosnies, arba infraraudonųjų spindulių stiliaus ar infraraudonųjų spindulių įkaitintuvų, kai ji gali būti išimta iš aplinkos temperatūros.



6. Mikro gręžimo ir šlifavimo įrankis

Didelių gabaritų, rankinių gręžimo ir šlifavimo įrankių, kuriuose yra variklio ir maitinimo šaltinio rankinis gabalas, sunku valdyti, kad būtų galima atlikti išsamius remonto darbus. Tikslioms užduotims pirmenybė teikiama lengvam, aukštos kokybės, dantų stiliaus gręžimo įrankiui.
