Infraraudonųjų spindulių litavimo stotis

                                                                                      Infraraudonųjų spindulių litavimo stotis

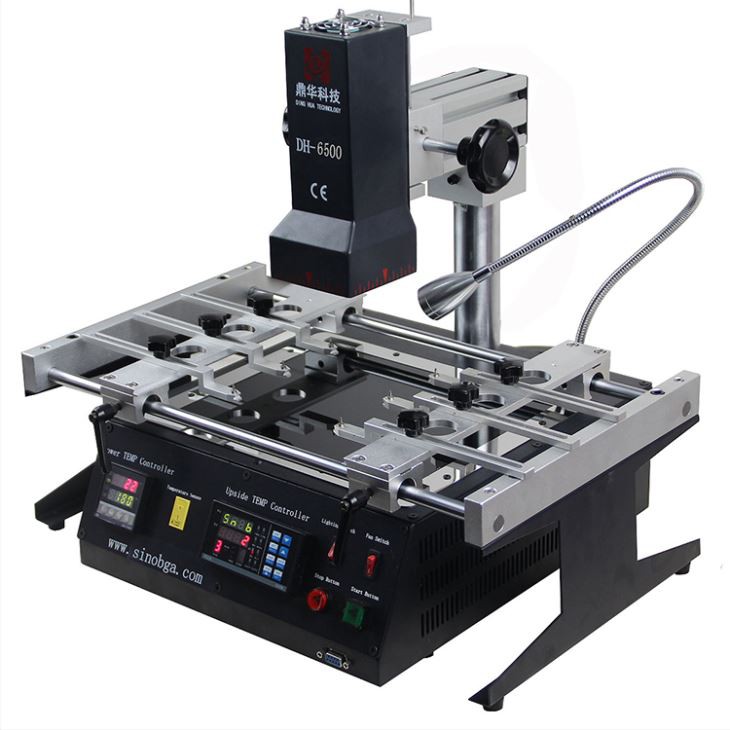

Pilna IR BGA perdirbimo stotis su 2 šildymo zonomis, tinkama didelio dydžio lustui (mažiau nei 80*80 mm),

ir tos PCB, tokios kaip televizorius, žaidimų konsolė ir kompiuteris ir kt.

Gamybos parametras

Bendra galia	2300W
Viršutinis šildytuvas	450W
Apatinis šildytuvas	1800 W, pilnai uždarytas stikliniu ekranuotu skyriumi
Galia	110~250V 50/60Hz
Viršutinis galvos judėjimas	Aukštyn / žemyn, laisvai sukite.
Apšvietimas	Taivano LED darbinis žibintas, reguliuojamas bet koks kampas.
Sandėliavimas	Išsaugokite 10 temperatūros profilių grupių
Padėties nustatymas	V formos griovelis, PCB atrama gali būti reguliuojama X, Y kryptimis naudojant išorinį universalų tvirtinimą
Temperatūros valdymas	K jutiklis, uždara kilpa
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Maks. 270 * 320 mm Min. 20* 20 mm
BGA lustas	5*5~80*80 mm
Minimalus atstumas tarp drožlių	0.15 mm
Išorinis temperatūros jutiklis	1 vnt
Matmenys	L480×P370×A390 mm
Grynasis svoris	Apie 15,5 kg

Produkto informacija

Viršutinis IR šildytuvas, 80*80 mm, naudojamas beveik visai lustai įkaisti

Plačiai naudojamas pagrindinėms plokštėms, kurių dydis yra iki 270*320 mm

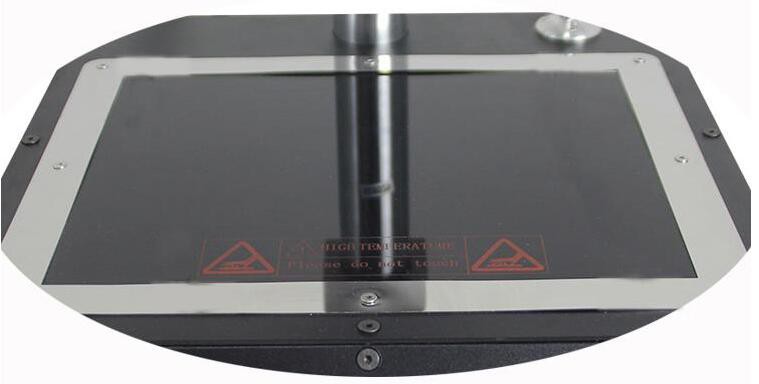

Apatinis IR visiškai uždengtas stiklu

Prietaisų skydelis temperatūros ir laiko nustatymui, lengvai valdomas ir patogus

Prietaisų skydelis

Infraraudonųjų spindulių litavimo stotis – specialios savybės:

• Importuotas šildytuvas: aukštos kokybės ir patvarus.
• Taivano infraraudonųjų spindulių kaitinama keraminė plokštė su stiklo apsauga.
• Dvi šildymo zonos: viršutinis šildytuvas yra infraraudonųjų spindulių, o apatinis šildytuvas taip pat infraraudonųjų spindulių.
• K tipo uždaro ciklo valdymas: temperatūros tikslumas yra ± 2 laipsnių. Išorinio jutiklio jungtis aptinka tikrąją temperatūrą šildymo metu.
• Garso pranešimų sistema: likus 5–10 sekundžių iki šildymo pabaigos pasigirsta balso priminimas, įspėjantis operatorių pasiruošti.

Mūsų paslaugos

• Prieš pristatymą: Mašina bus tikrinama vibracijos metu mažiausiai 12 valandų prieš pristatymą. Po to mašina bus dar kartą išbandyta, siekiant įsitikinti, kad ji tinkamai veikia.
• Po pristatymo: Kai aparatas atvyks į jūsų vietą, susisieksime su jumis el. paštu, telefonu arba WhatsApp, kad patvirtintume, jog prekės buvo apdorotos laiku.
• Mašinos kvitas: Suteiksime techninę pagalbą montuojant ir eksploatuojant.

DUK

Kl .: Kaip supakuotas produktas?

A: Produktas supakuotas į kartoninį dėklą, kurio viduje yra putplasčio apsauga.

K: Ar esate gamykla?

A: Taip, mes esame gamykla su savo mokslinių tyrimų ir plėtros skyriumi ir dirbtuvėmis be dulkių.

Kl .: Jei užsakysiu didelį kiekį, ar galiu gauti geresnę kainą?

A: Taip, susisiekite su mumis dėl išsamesnės informacijos.

Kl .: Ar galiu apsilankyti jūsų dirbtuvėje?

A: Taip, galite apsilankyti. Praneškite mums iš anksto.

Infraraudonųjų spindulių litavimo stotis – elektroninių mazgų tvarkymas

Elektrostatinė iškrova (ESD)

Tam tikri elektroniniuose mazguose naudojami komponentai yra jautrūs statinei elektrai ir gali būti pažeisti dėl iškrovos. Statiniai krūviai susidaro atskiriant nelaidžias medžiagas, pvz., paimant ar atidarius plastikinius maišelius, kai atsiranda trintis tarp sintetinių drabužių arba išklijuojant plastikines juostas. Šie mokesčiai taip pat gali atsirasti iš daugelio kitų šaltinių.

Ardomieji statiniai krūviai gali kauptis ant šalia esančių laidininkų, pvz., žmogaus odos, ir išsikrauti kaip kibirkštys tarp laidininkų. Pavyzdžiui, kai spausdintinės plokštės agregato paviršių paliečia statinį krūvį turintis asmuo, gali būti padaryta žala, jei iškrova per laidų raštą patenka į statiniam krūviui jautrų komponentą. Svarbu pažymėti, kad statinio komponentų pažeidimo lygio žmonės paprastai nepajaučia (paprastai mažiau nei 3,000 voltai).

Elektrinis perteklius (EOS)

Elektros perkrovos (EOS) žalą gali sukelti nepageidaujami energijos šuoliai, kurie gali atsirasti lituokliuose, lydmetalio ištraukikliuose, bandymo prietaisuose ir kitoje elektra valdomoje įrangoje. Ši įranga turi būti suprojektuota taip, kad būtų išvengta elektros iškrovų, galinčių pakenkti.

ESD/EOS saugios darbo zonos

ESD/EOS saugios darbo zonos paskirtis – apsaugoti jautrius komponentus nuo smailių ir statinių iškrovų. Šios zonos turi būti suprojektuotos ir prižiūrimos taip, kad būtų sumažinta ESD/EOS pažeidimų rizika.

Tvarkymo ir saugojimo metodai

1, PC plokščių rinkiniaivisada turi būti tvarkomi tinkamai paskirtose darbo vietose.

2, Paskirtos darbo vietos turi būti periodiškai tikrinamos, siekiant užtikrinti, kad jos ir toliau atitiktų ESD apsaugos saugos standartus. Pagrindiniai rūpesčiai apima:

• A. Tinkami įžeminimo būdai.
• B. Darbinių paviršių statinis išsklaidymas.
• C. Statinis grindų paviršių išsklaidymas.
• D. Joninių pūstuvų ir joninių oro pistoletų veikimas.

3, Numatytose darbo vietose neturi būti statinę elektrą sukeliančių medžiagų, tokių kaip putų polistirolas, vinilas, plastikas, audiniai ar bet kokios kitos statinį krūvį generuojančios medžiagos.

4, Darbo vietos turi būti švarios ir tvarkingos. Siekiant išvengti PC plokščių sąrankų užteršimo, darbo zonoje negalima valgyti ar rūkyti.

5, Kai nenaudojami, jautrūs komponentai ir kompiuterių plokštės turi būti laikomi ekranuotuose maišuose arba dėžėse.

6, kai dirbate su PC plokštėmis, operatorius turi būti tinkamai įžemintas vienu iš šių būdų:

• A. Nešioti riešo dirželį, prijungtą prie įžeminimo.
• B. Nešioti du kulnus įžeminus ir abi kojas laikyti ant statinį išsklaidymo grindų paviršiaus.

7, PC plokščių mazgai turi būti tvarkomi už kraštų. Nelieskite grandinių ar komponentų (žr. 1 pav.).

8, Komponentai taip pat turėtų būti tvarkomi už kraštų, kai tik įmanoma. Nelieskite komponentų laidų (žr. 2 pav.).

9, Rankų kremai ir losjonai, kurių sudėtyje yra silikono, neturėtų būti naudojami, nes jie gali sukelti litavimo ir epoksidinio sukibimo problemų. Galimi specialūs losjonai, skirti apsaugoti nuo PC plokščių užteršimo.

10, Reikėtų vengti krauti kompiuterines plokštes ir mazgus, kad būtų išvengta fizinės žalos. Galima tvarkyti specialias lentynas ir padėklus.
