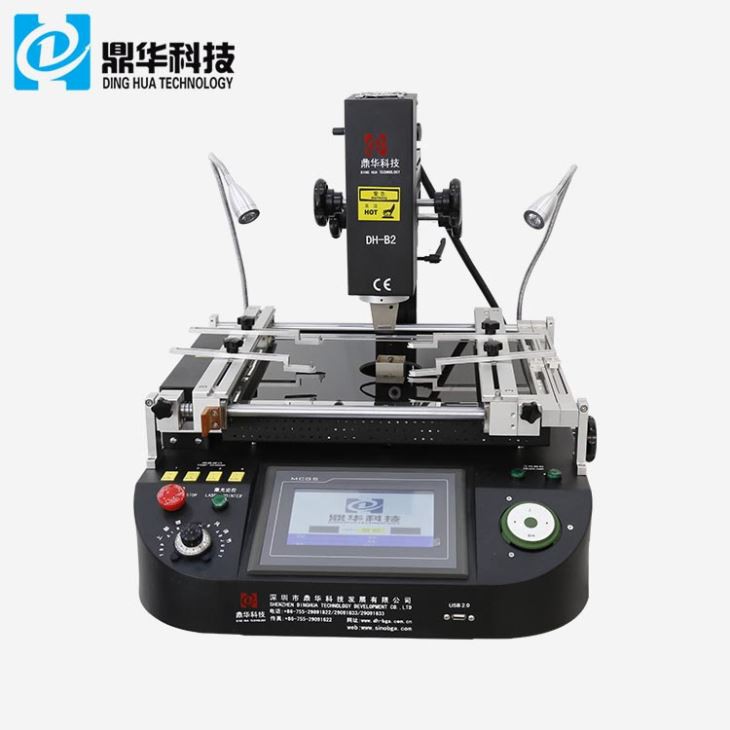

Infraraudonųjų spindulių jutiklinis ekranas SMD perdirbimo stotis
Perdirbimo stotis yra sistema, skirta plokštės dalių litavimui ir išlitavimui. Įrenginio dalys paprastai bus labai mažo ploto lentoje, todėl lenta bus šildoma tik mažame plote. Tokiu atveju plokštė gali deformuotis nuo karščio, o gretimos dalys gali būti pažeistos karščio.
Aprašymas
Infraraudonųjų spindulių jutiklinis ekranas SMD perdirbimo stotis
1. Infraraudonųjų spindulių jutiklinio ekrano SMD perdirbimo stoties gaminio savybės
1. Oro srautas ir temperatūra reguliuojami plačiu diapazonu, kad susidarytų aukštos temperatūros vėjas.
2. Kilnojamą šildymo galvutę lengva valdyti, karšto oro galvutė ir tvirtinimo galvutė yra rankiniu būdu
valdomas, PCB stumdomas stovas yra mikroreguliuojamas su x. Ir. Y ašis.
3. Jutiklinio ekrano sąsaja, plc valdymas, galintis rodyti temperatūros kreives ir dvi aptikimo kreives
Tuo pačiu metu.
4. Skaitmeniškai rodomos dvi nepriklausomos šildymo sritys, temperatūra ir laikas.
5. BGA litavimo atraminio rėmo atramos yra mikroreguliuojamos, kad būtų išvengta vietinio įdubimo
litavimo srityje.
2. Infraraudonųjų spindulių jutiklinio ekrano SMD perdirbimo stoties specifikacija

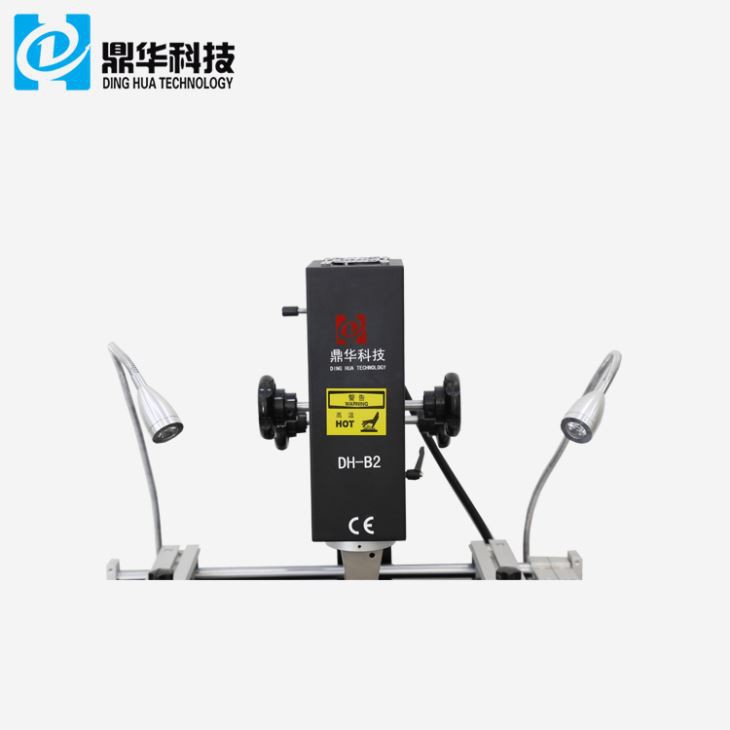

3. Išsami informacija apie infraraudonųjų spindulių jutiklinio ekrano smd perdirbimo stotį
HD jutiklinio ekrano sąsaja;
2.Trys nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);
3. Vakuuminis rašiklis;
4.Led priekinis žibintas.

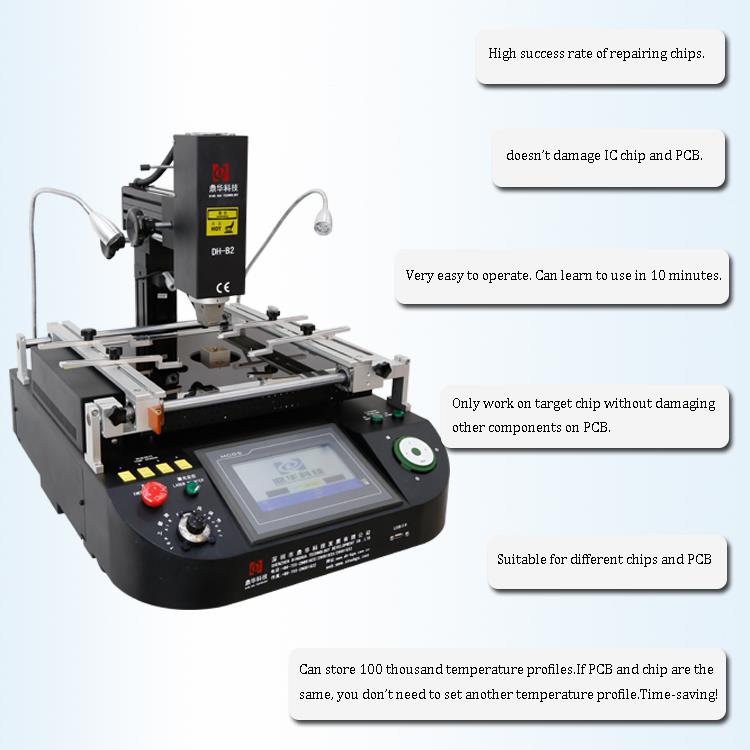

4. Kodėl verta rinktis mūsų infraraudonųjų spindulių jutiklinio ekrano smd perdirbimo stotį?
5. Infraraudonųjų spindulių jutiklinio ekrano smd perdirbimo stoties sertifikatas
6. Infraraudonųjų spindulių jutiklinio ekrano smd perdirbimo stoties pakavimas ir siuntimas
7. Susisiekite su mumis
Email: john@dinghua-bga.com
WhatsApp / Wechat / Mob:+86 157 6811 4827
8.Susijusios žinios
Atsargumo priemonės dėl BGA perdirbimo
1.Išankstinio pašildymo apibrėžimas: iš anksto kaitinant visas mazgas įkaista žemiau lydmetalio lydymosi temperatūros ir
pakartotinio srauto temperatūra.
Išankstinio pašildymo privalumai: suaktyvinkite srautą, pašalinkite suvirinamo metalo oksidus ir paviršiaus plėveles
ir paties srauto lakiosios medžiagos sustiprina drėkinimo efektą, sumažina temperatūrų skirtumą tarp
Viršutinė ir apatinė PCB apsaugo nuo karščio žalos, pašalina drėgmę ir užkerta kelią spragėsių reiškiniui,
sumažinti temperatūrų skirtumą.
Pakaitinimo būdas: PCB įdėkite į inkubatorių 8–20 valandų 80–100 laipsnių temperatūroje
(priklausomai nuo PCB dydžio).
2. "Popkornas": tai drėgmės buvimas integriniame grandyne arba SMD įrenginyje suvirinimo metu
procesas greitai pašildomas, kad drėgmės plėtra, mikro įtrūkimų reiškinys.
3. Terminis pažeidimas apima: trinkelių švino deformaciją; substrato sluoksniuotis, baltos dėmės, pūslės arba spalvos pakitimas.
Pagrindo deformaciją ir jo grandinės elementų degradaciją sukelia „nematomumo“ problemos,
dėl skirtingų skirtingų medžiagų plėtimosi koeficientų.
4. Trys PCB išankstinio pašildymo būdai įdedant arba perdirbant:
Orkaitė: BGA vidinė drėgmė gali būti iškepta, kad būtų išvengta spragėsių ir kitų reiškinių
Kaitvietė: šis metodas nepriimtas, nes kaitvietėje esanti liekamoji šiluma trukdo aušinti
litavimo jungtis, veda į švino nusodinimą, sudaro švino telkinį ir sumažina litavimo jungties stiprumą.
Karšto oro lovelis: Nepriklausomai nuo PCB mazgo formos ir dugno struktūros, karšto vėjo energija gali
tiesiai į visus PCB mazgo kampus ir įtrūkimus, kad PCB būtų tolygiai šildomas, o
laikas gali būti sutrumpintas.
