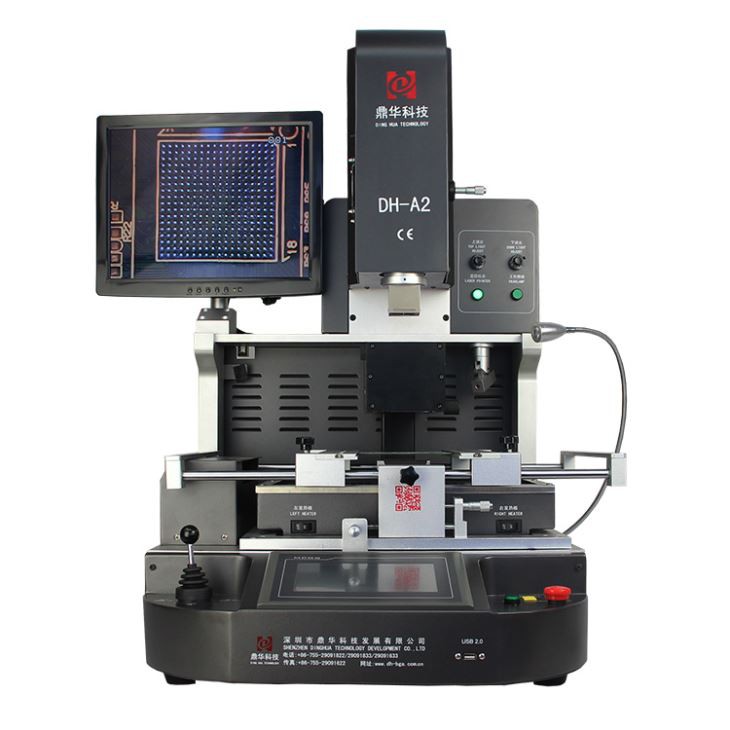

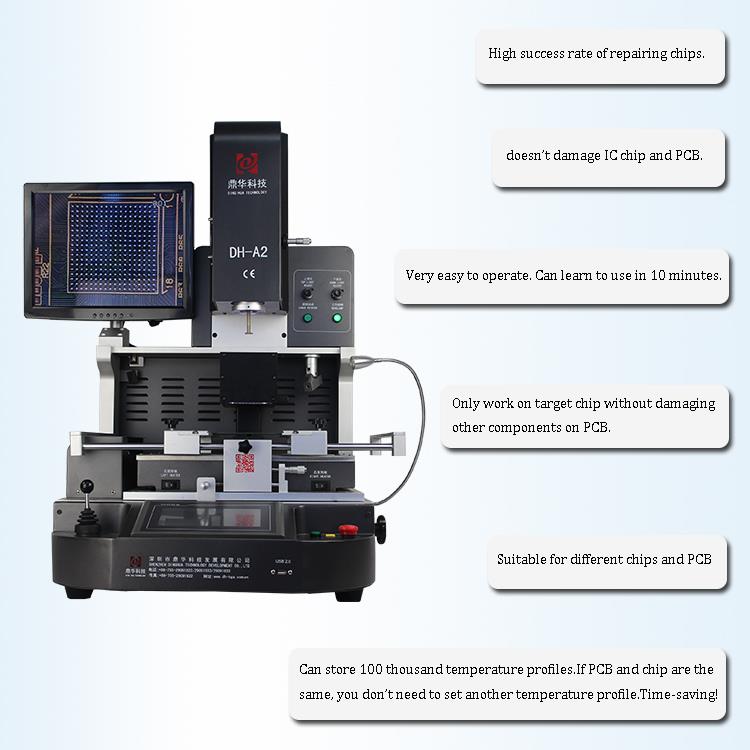

Optinis „MacBook BGA“ pertvarkymo stotis
1. automatiškai litavimo, „Desolder“ ir „Mount BGA IC“ lustas su optiniu išlyginimo sistema ir 3 kaitinimo plotu .
2. Aukštas sėkmės remonto procentas .
3., tinkamas PCB dydžiui: max450*490, min22*22mm .
{4., tinkamas lusto dydžiui: 80*80-1*1mm
Aprašymas
1. programa
Tinka skirtingiems PCB .
Kompiuterių, išmaniųjų telefonų, nešiojamųjų kompiuterių, „MacBook Logic“ lentų, skaitmeninių fotoaparatų, oro kondicionierių, televizorių ir kitų įrenginių pagrindinė plokštė.
Elektroninė medicinos pramonės, komunikacijos pramonės, automobilių pramonės ir kt. Įranga .
Tinka įvairių rūšių žetonams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED Chip .
2. produkto funkcijos
• Automatiškai nusileidęs, montavimas ir litavimas .
• Aukštas lusto ir PCB remonto procentas .
• Mašina nepažeis aplinkinių komponentų aplink tikslinį lustą ant PCB dėl griežto temperatūros valdymo .
• Tiksli optinio išlyginimo sistema
„Mase In/Out“ ir „Micro-Hust“, aprūpintas aberacijos aptikimo įtaisu, su automatiniu fokusavimu ir programinės įrangos veikimu
;
Gali pašildyti PCB plokštę tolygiai iš apačios

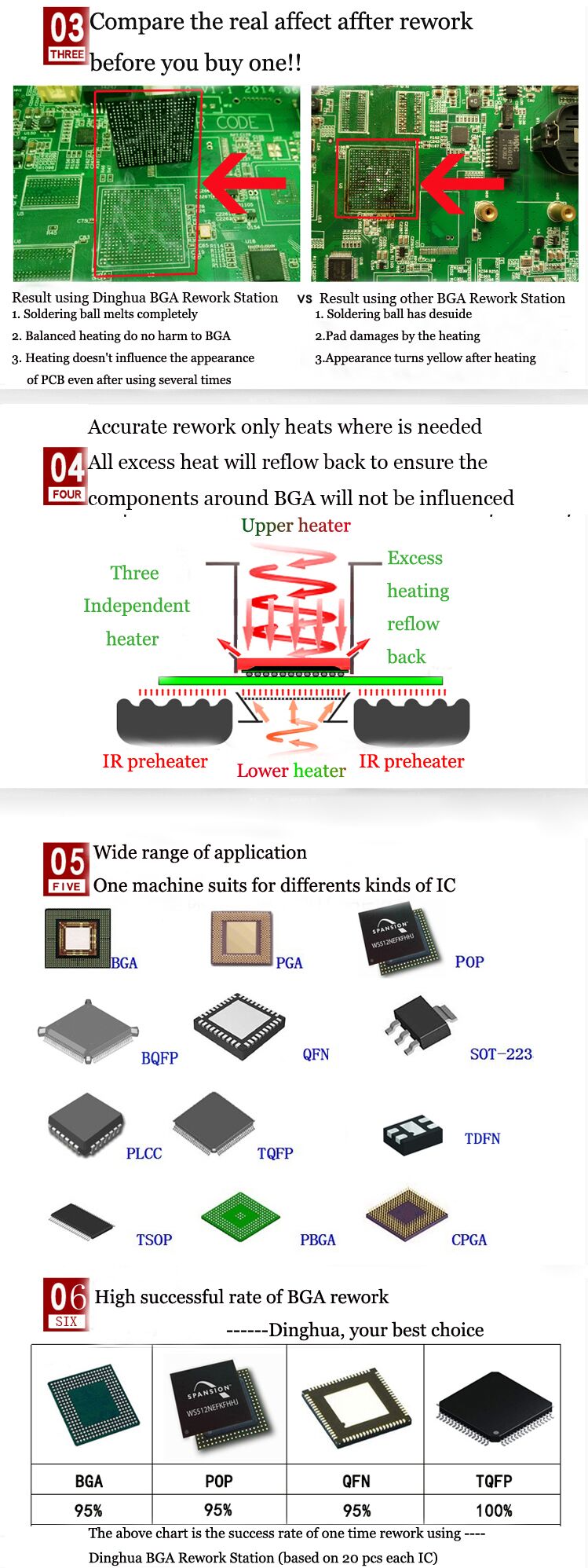

Gali šildyti savarankiškai . Viršutinio ir apatinio šildytuvai yra karšto oro šildytuvai, trečiasis yra infraraudonųjų spindulių pašildymo zona .
3. specifikacija
| Galia | 5300W |
| Viršutinis šildytuvas | Karštas oras 1200W |
| Apatinis šildytuvas | Karšto oro 1200W . infraraudonųjų spindulių 2700W |
| Maitinimo šaltinis | AC220V ± 10% 50/60Hz |
| Dimensija | L530*W670*H790 mm |
| Padėties nustatymas | „V-Groove PCB“ palaikymas ir su išoriniu universaliu armatūra |
| Temperatūros kontrolė | K tipas termoelementas, uždaros kilpos valdymas, nepriklausomas šildymas |
| Temperatūros tikslumas | ± 2 laipsnis |
| PCB dydis | Maksimalus 450*490 mm, min. 22 ＊ 22 mm |
| „Workbench“ patobulinimas | ± 15 mm į priekį/atgal .+15 mm dešinė/kairė |
| BGA lustas | 80 ＊ 80-1 ＊ 1 mm |
| Minimalus lusto tarpas | 0,15 mm |
| Temp jutiklis | 1 (neprivaloma) |
| Grynasis svoris | 70 kg |

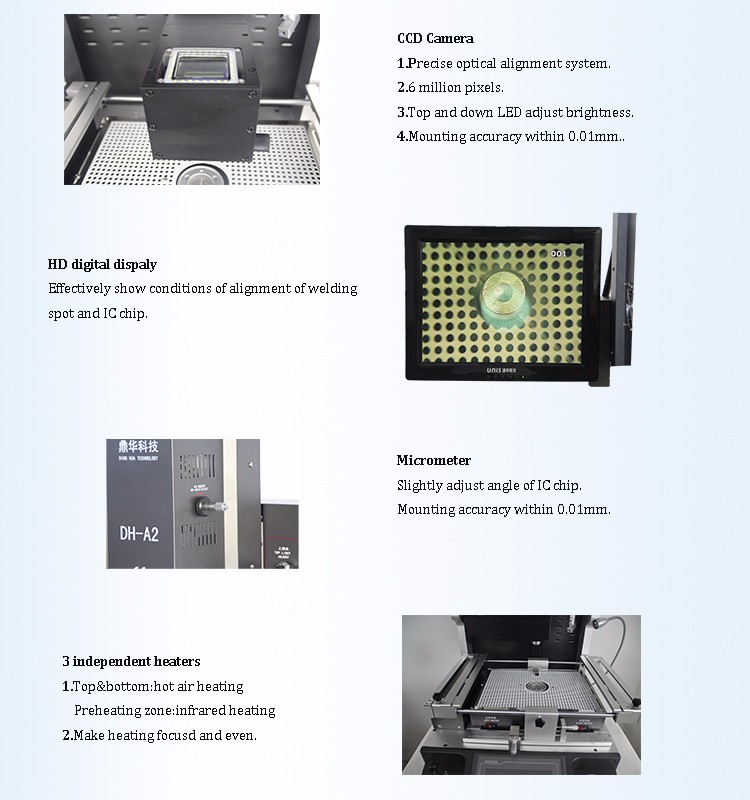

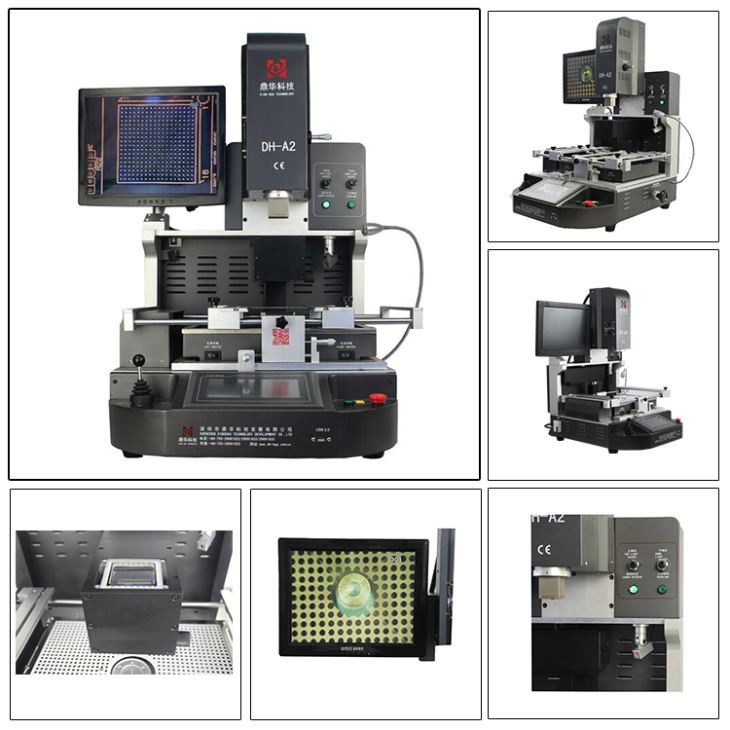

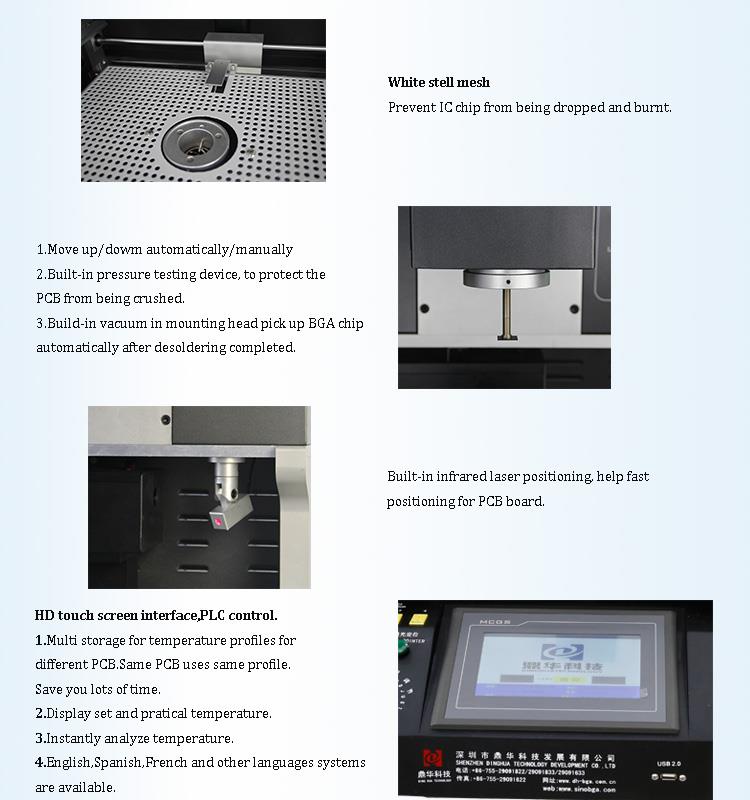

4. Optinės „MacBook BGA“ pakartotinio darbo stoties informacija

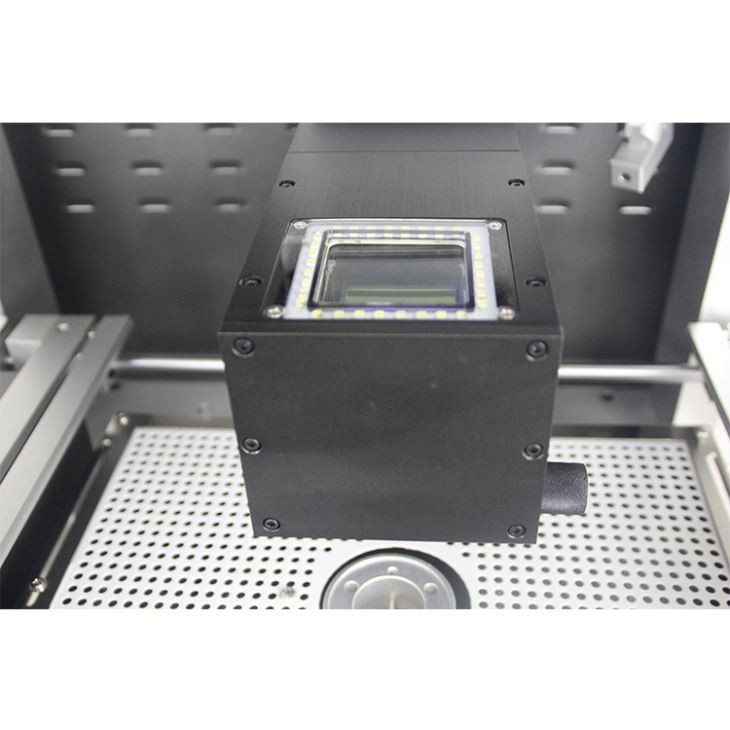

- CCD kamera (tiksli optinio išlyginimo sistema);

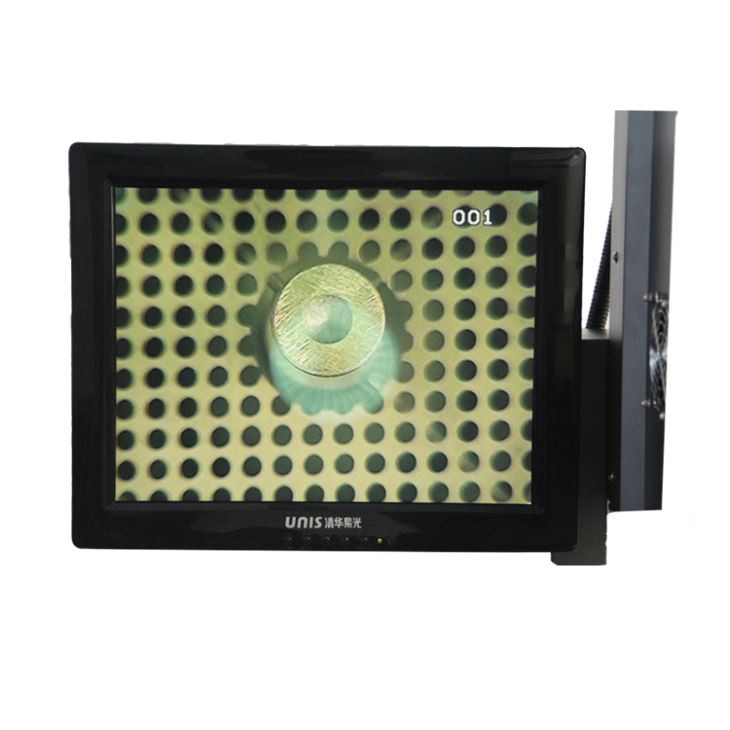

- HD skaitmeninis ekranas;
- Mikrometras (sureguliuokite lusto kampą);
- 3 nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);
- Lazerio padėties nustatymas;
- HD jutiklinio ekrano sąsaja, PLC valdymas;

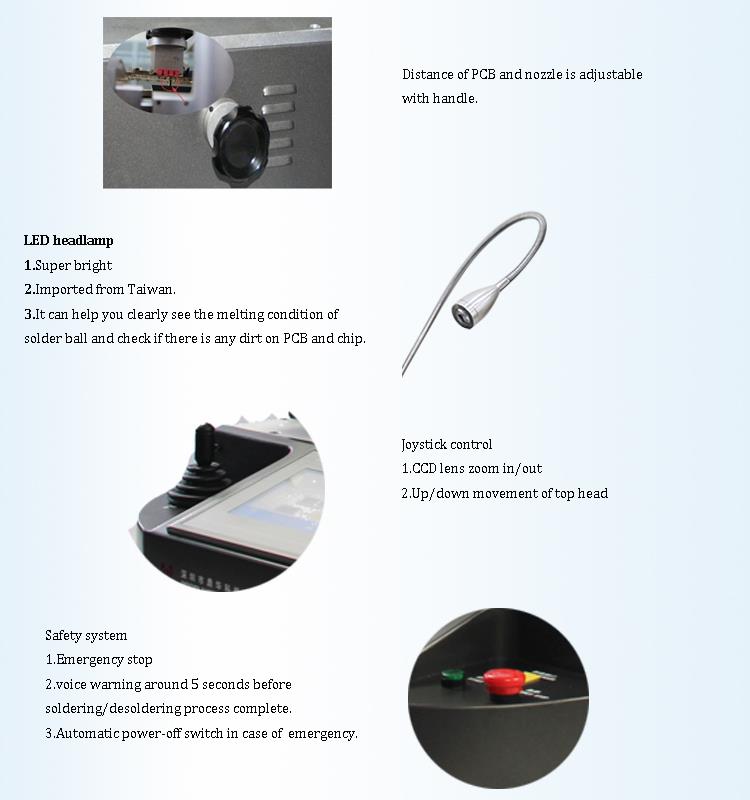

- LED priekinis žibintas;
- Vairasvirtės valdymas .

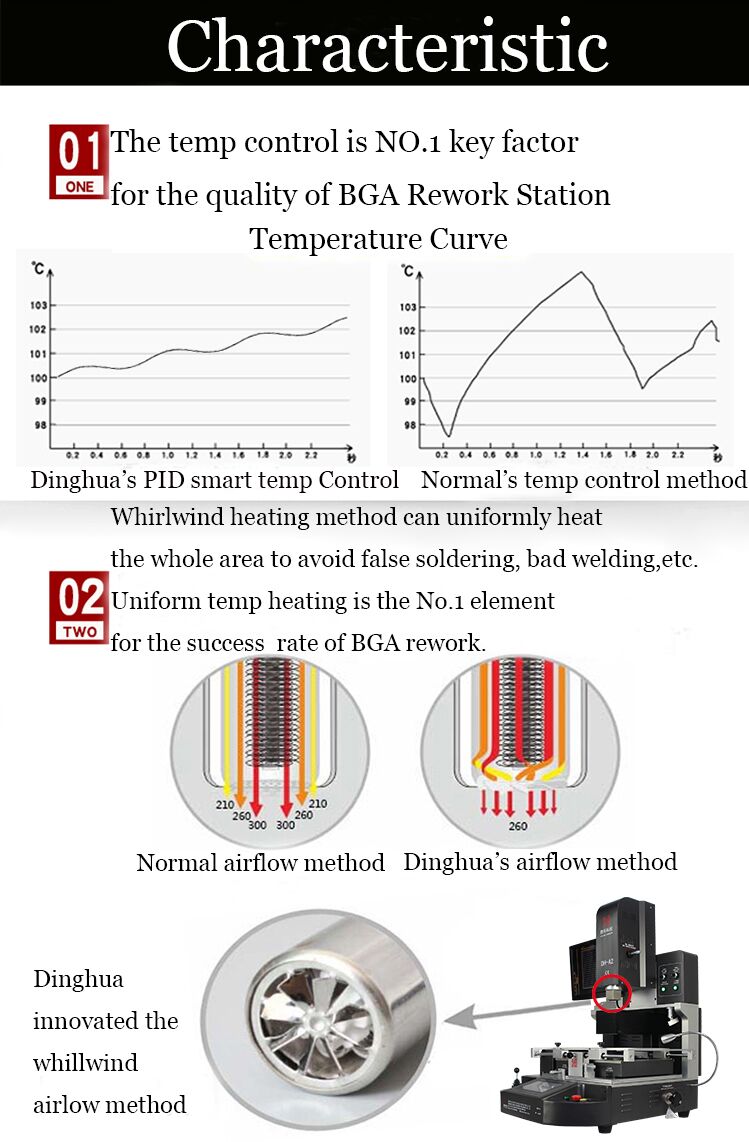

5. Kodėl verta pasirinkti mūsų optinę „MacBook BGA“ pertvarkymo stotį?
6. sertifikatas
Siekdama pasiūlyti kokybiškus produktus, „Shenzhen Dinghua Technology Development Co“ ., Ltd buvo pirmasis, kuris pravažiavo UL,
„E-Mark“, CCC, FCC, CE, ROHS sertifikatai . Tuo tarpu, kad patobulintų ir tobulintų kokybės sistemą, praėjo „Dinghua“, praėjo „Dinghua“
ISO, GMP, FCCA ir C-TPAT audito sertifikatas .
7. pakavimas ir siuntimas
8. Susisiekite su mumis
El. Paštas: john@dh-kc.com
Whatsapp/wechat/mob: +86 157 6811 4827
9. DUK
Q1: Ar viršutinė mašinos galvutė nukris iki greitai ir sulaužys lustą ir PCB?
A1: Norėdami apsaugoti PCB ir lustą nuo susmulkinimo, tvirtinimo galvutėje yra įmontuotas slėgio bandymo įtaisas .
Kai slėgio bandymo įtaisas aptinka bet kokį slėgį, viršutinė mašinos galvutė automatiškai sustos .
Q2: Šildymo proceso metu temperatūra yra labai aukšta ., kai šildymo procesas bus baigtas, ar man reikia pasirinkti lustą PCB?
A2: Integruotas vakuumas montavimo galvutėje. Pasirinkite BGA lustą automatiškai po to
Q3: Kas nutiks, jei lustas netyčia numestas ant šildymo vietos? Ar bus per sunku išimti? Ar tai bus sudeginta?
A3:Infraraudonųjų spindulių pašildymo plotą padengia plieninis tinklelis . Tai yra, kad lustai nenukristų žemyn karšto šildymo srityje .
