Pakaitinimo jutiklinio ekrano BGA perdirbimo mašina

Pakaitinimo jutiklinio ekrano BGA perdirbimo mašina

1. Išankstinio pašildymo jutiklinio ekrano BGA perdirbimo mašinos ypatybės

Viršutinės ir apatinės temperatūros zonos šildomos nepriklausomai. Kryžminio srauto ventiliatorius greitai vėsina, kad apsaugotų PCB nuo

deformacija suvirinant.

2. Esant dideliam PCB šiluminiam pajėgumui ar kitiems aukštos temperatūros ir bešvinio suvirinimo reikalavimams, viskas gali būti

lengvai valdomas.

3. Pirminio šildytuvo stebėjimas neleidžia operatoriui pradėti profilio, kai šildytuvas nėra paruoštas.

4. Pirminį šildytuvą galima išjungti arba įjungti į SetBack režimą, kai sistema nenaudojama.

Vakuuminis pik turi įmontuotą teta reguliavimą, kad būtų lengva nustatyti komponentų padėtį.

5. Po BGA pašalinimo ir litavimo turi balso signalizacijos funkciją.

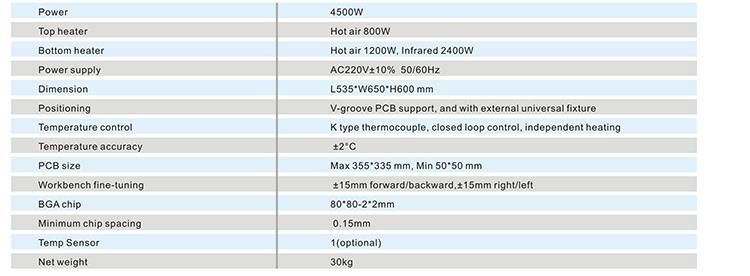

3. Pakaitinimo jutiklinio ekrano BGA perdirbimo mašinos specifikacija

4. Išsamios iš anksto pašildymo jutiklinio ekrano BGA perdirbimo mašinos detalės

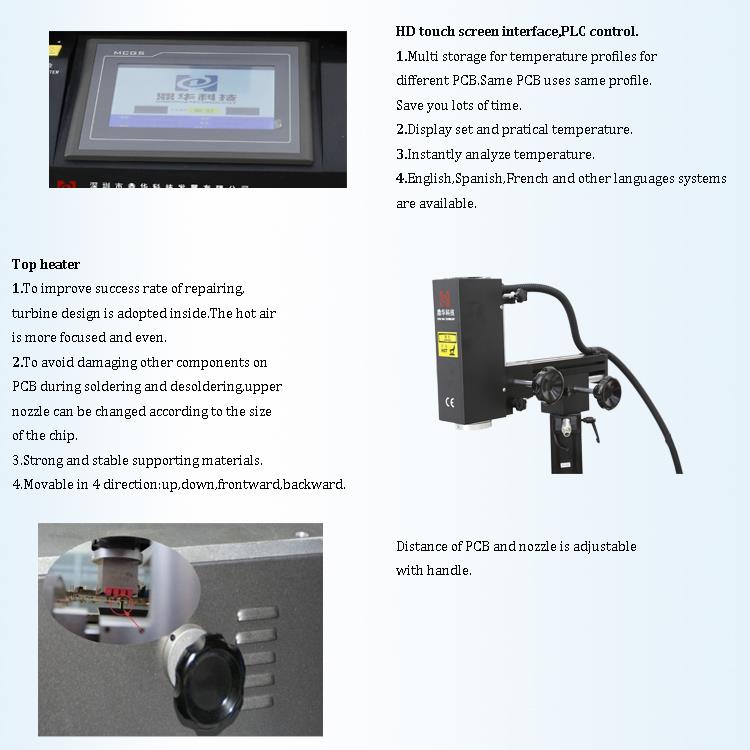

1. HD jutiklinio ekrano sąsaja;

2.Trys nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);

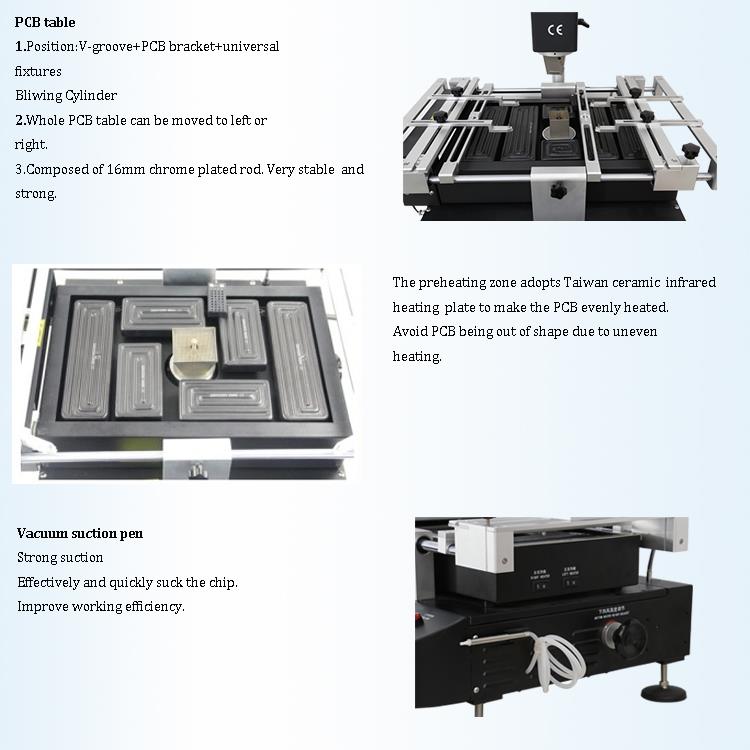

3. Vakuuminis rašiklis;

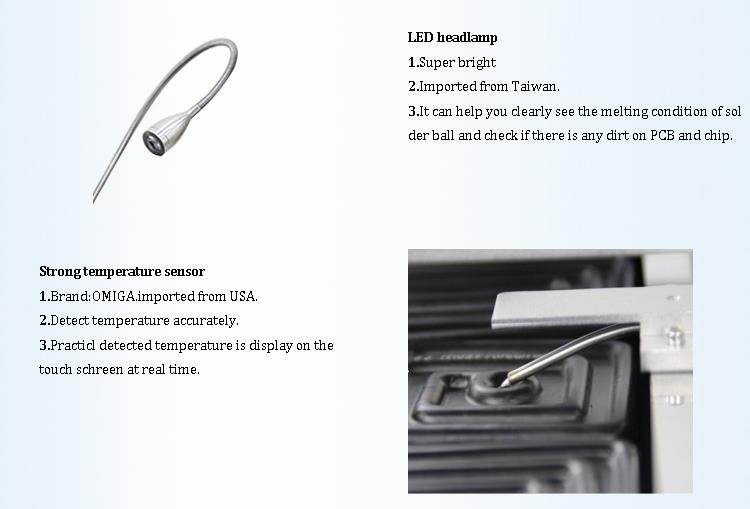

4.Led priekinis žibintas.

5. Kodėl verta rinktis mūsų pašildymo jutiklinio ekrano BGA perdirbimo mašiną?

6. Pašildymo jutiklinio ekrano BGA perdirbimo mašinos sertifikatas

7. Pakaitinimo jutiklinio ekrano BGA perdirbimo mašinos pakavimas ir siuntimas

8.Susijusios žinios

Dvipusis mišrus SMT procesas

A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>

cleaning => test =>perdirbti

Pirmiausia įklijuokite, labiau tinka SMD komponentams nei atskiriems komponentams

B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>

wave soldering => cleaning => Test =>Perdirbimas Po įdėjimo ir montavimo, tinka atskirti daugiau komponentų

nei SMD komponentai

C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>

drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>

 Wave Soldering => Cleaning => Detection =>Atnaujinkite A paviršių, sumaišytą, B paviršiaus montavimą. ?

D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>PCB šoninė šilkografinė litavimo pasta

=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>perdaryti A pusės maišymą, B pusės montavimą.

Pirmasis SMD, reflow, pogamybinis, banginis litavimas

E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>

flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>

Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>Pataisykite paviršinį tvirtinimą,

B veidas sumaišytas.
