Infraraudonųjų spindulių litavimo sistema DH-A2
1. HD CCD optinio išlyginimo sistema, skirta padėti nustatyti 2. aukščiausią saugos funkciją su avarine apsauga 3. viršutinė šildymo galvutė ir montavimo galvutė 2 į 1 dizainą 4. viršutinį oro srautą, reguliuojamą, kad patenkintų bet kokių traškučių poreikį
Aprašymas

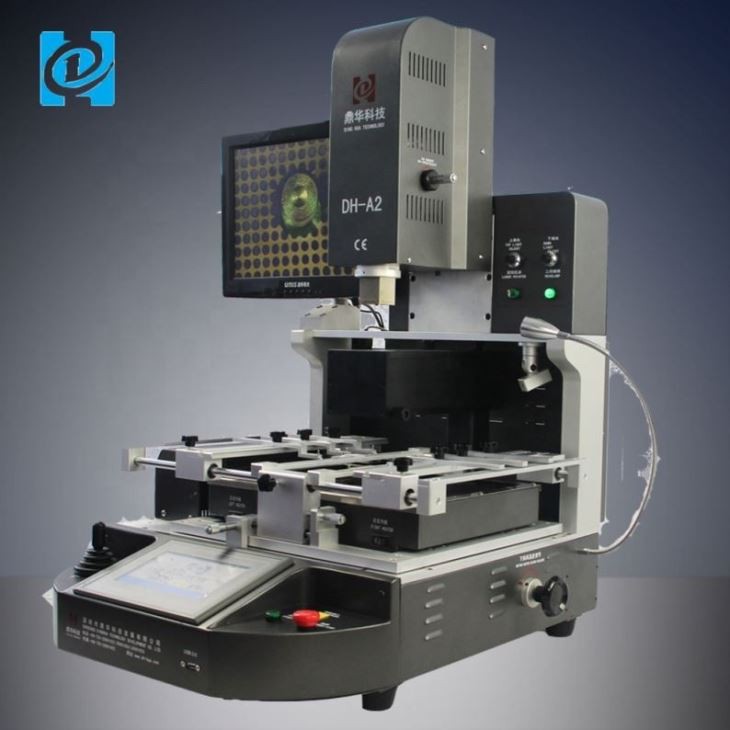

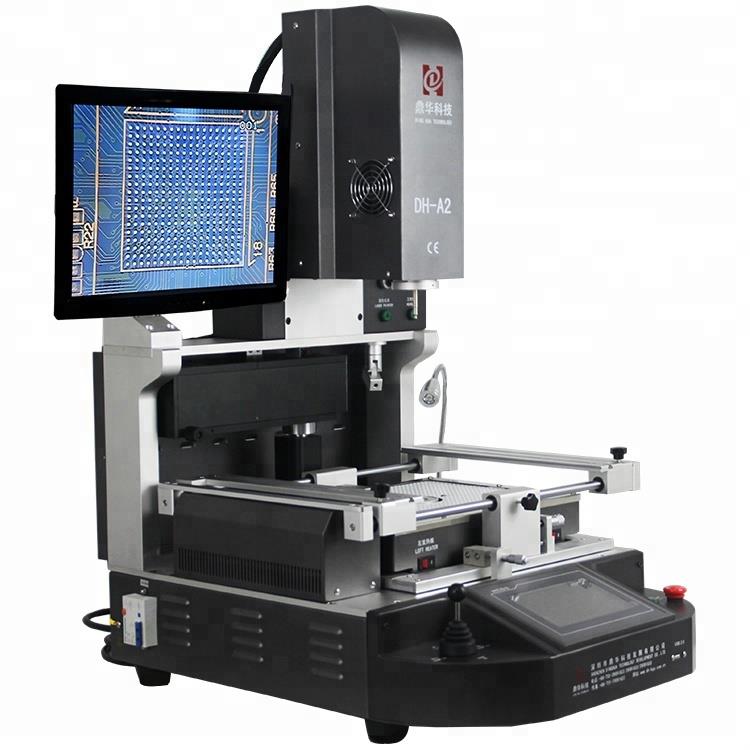

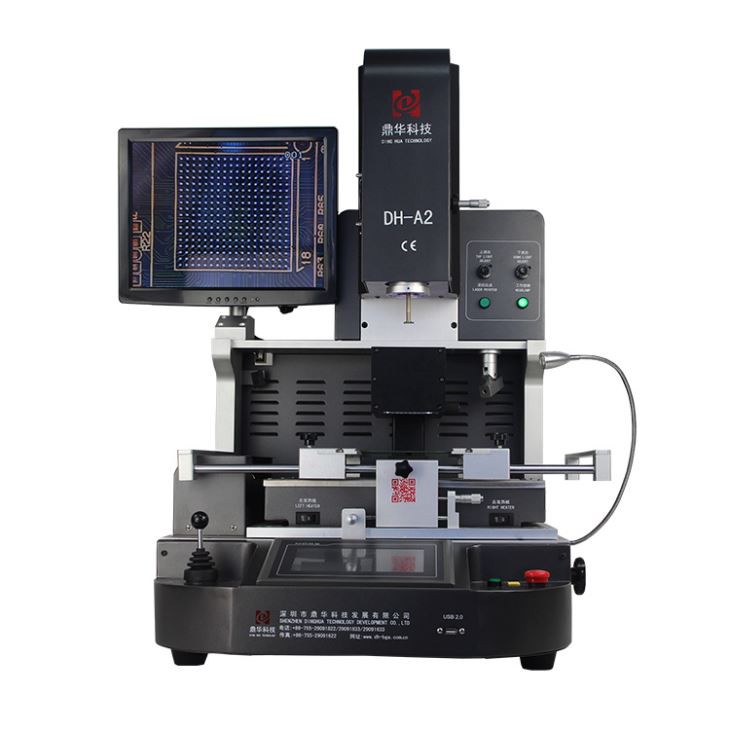

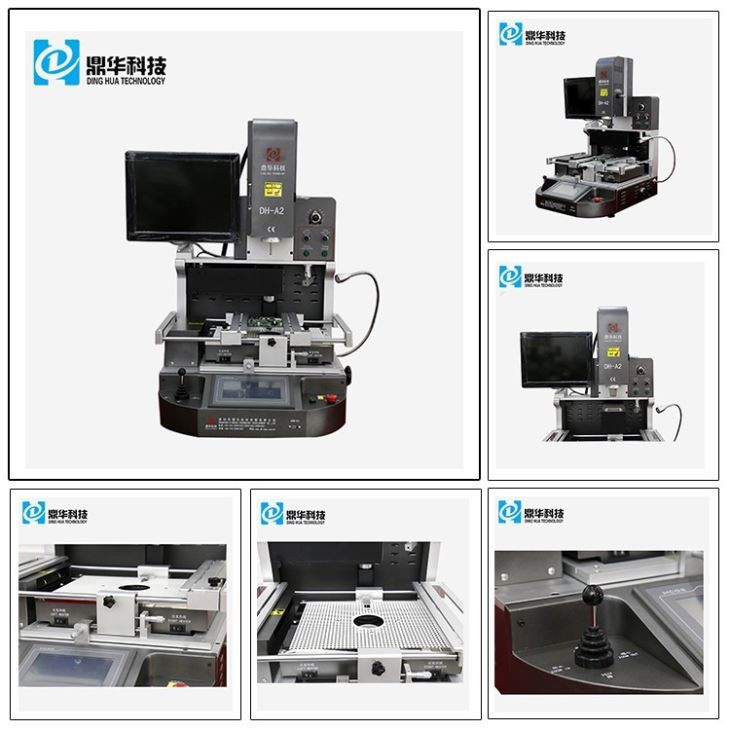

Infraraudonųjų spindulių litavimo sistema DH-A2
DH -A2 iš „Shenzhen Dinghua Technology“ yra pusiau automatinis / hibridinis IR + karšto oro SMT pertvarkymo stotis, pritaikyta mobiliajam telefonui, nešiojamajam kompiuteriui, žaidimų konsolei ir elektronikos pagrindinės plokštės remontui ., ji integruoja:
- Viršuje ir apačioje karšto oro šildytuvai (po ≈ 1 200 W)
- Apatinė infraraudonųjų spindulių išankstinio pašildymo zona (≈ 2 700–3, 000 W), kad būtų galima net kaitinti PCB ir komponentus

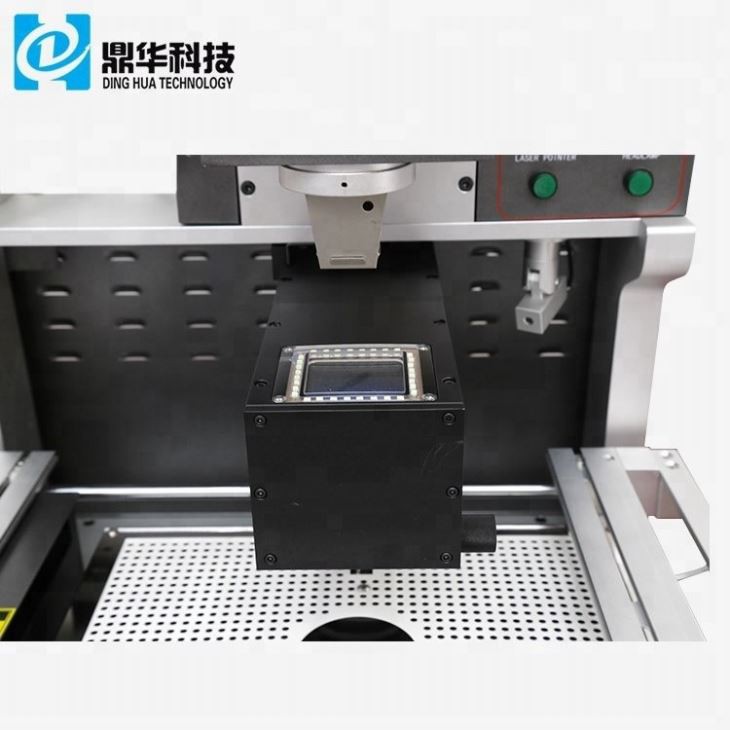

- Regėjimo sistema su CCD kamera ir pasirenkama lazerio padėtimi, kad būtų galima tiksliai suderinti .
- Įterptas pramoninis PC / PLC ir jutiklinio ekrano HMI, palaikantis automatinio / rankinio režimus, vakuuminį pikapą, padėties stebėjimą, profilio saugyklą ir analizę
|
Specifikacijos
|
|||
|
1
|
Bendra galia
|
5300w
|
|
|
2
|
3 nepriklausomi šildytuvai
|
Viršutinis karštas oras 1200W, apatinis karštas oras 1200W, apatinis infraraudonųjų spindulių pašildymas 2700W
|
|
|
3
|
Įtampa
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
Elektros dalys
|
7 '' jutiklinis ekranas + aukšto tikslumo intelektualusis valdymo modulis + žingsninis variklio tvarkyklė + PLC + LCD ekranas + Aukštos skiriamosios gebos optinė CCD sistema + lazerio padėties nustatymas
|
|
|
5
|
Temperatūros kontrolė
|
„K-Sensor“ uždarojo ciklo + PID Automatinė temp Kompensacija + TEMP MODU
|
|
|
6
|
PCB padėties nustatymas
|
V-Groove + Universalus armatūra + kilnojama PCB lentyna
|
|
|
7
|
Taikomas PCB dydis
|
MAX 370x410mm min. 22x22mm
|
|
|
8
|
Taikomas BGA dydis
|
2x2mm ~ 80x80mm
|
|
|
9
|
Matmenys
|
600x700x850mm (l*w*h)
|
|
|
10
|
Grynasis svoris
|
64 kg
|
|
Išplėstinės funkcijos
① Viršutinis karšto oro srautas yra reguliuojamas atsižvelgiant į įvairių lustų . reikalavimus

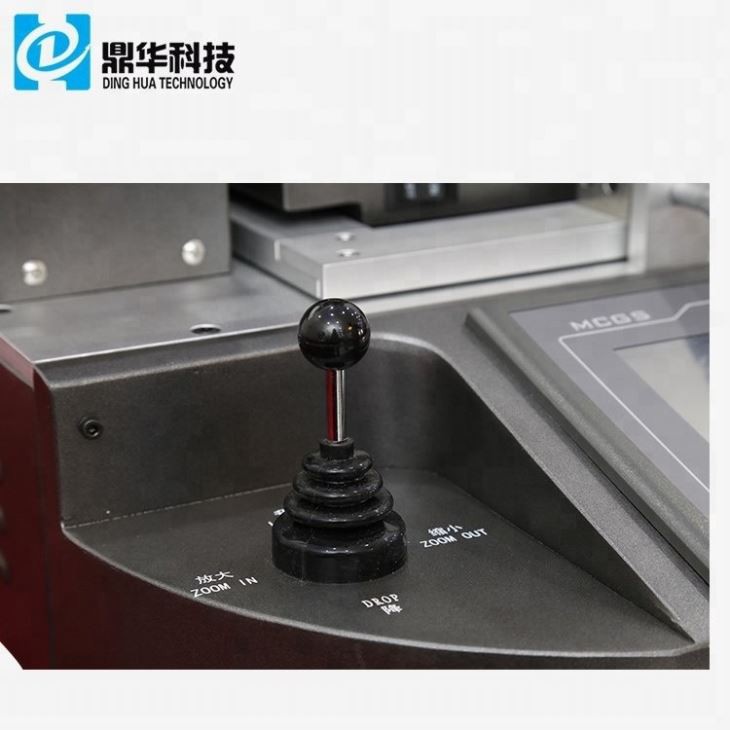

② Palaiko automatinį nusileidimą, montavimą ir litavimą .

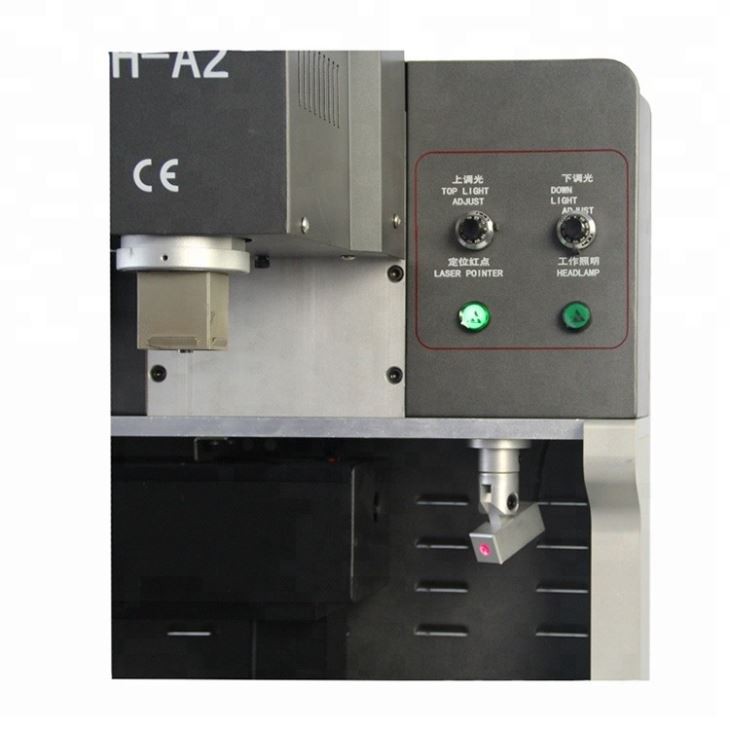

③ įmontuota lazerio padėties nustatymo sistema, skirta greitam PCB suderinimui .
④ infraraudonųjų spindulių šildymo sistema su trim nepriklausomais šildytuvais .
⑤ Montavimo galvutė apima įmontuotą slėgio aptikimo įtaisą, kad būtų išvengta PCB pažeidimo .
⑥ įmontuotas vakuumas montavimo galvutėje automatiškai pakelia BGA lustą po to

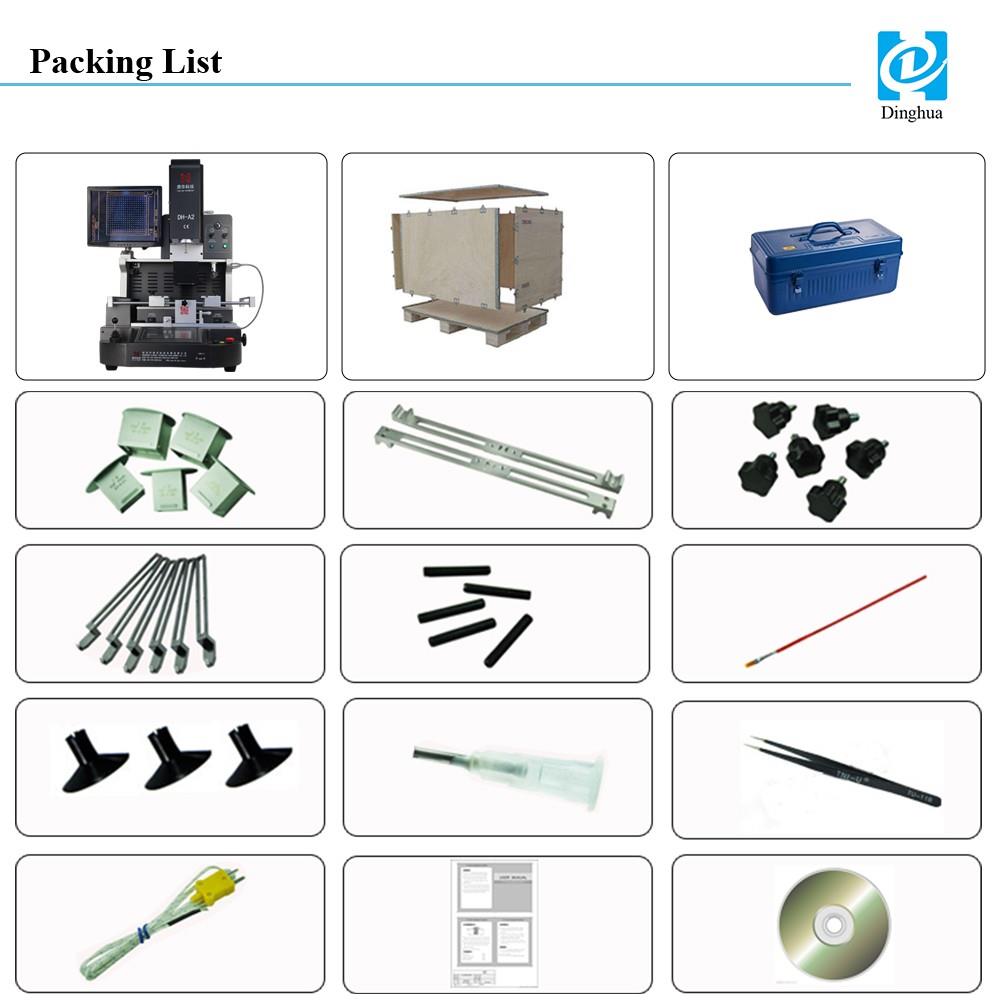

- Mašina: 1 rinkinys
- Visi supakuoti į stabilius ir stiprius medinius dėklus, tinkančius importuoti ir eksportuoti .
- Viršutinis purkštukas: 3 vnt (31*31 mm, 38*38 mm, 41*41 mm) Apatinis purkštukas: 2 vnt (34*34 mm, 55*55 mm)
- Sija: 2 vnt
- Slyvų rankenėlė: 6 vnt
- „Unicersal“ armatūra: 6 vnt
- Palaikymo varžtas: 5 vnt
- Šepetėlio rašiklis: 1 vnt
- Vakuuminis taurė: 3 vnt
- Vakuuminė adata: 1 vnt
- Tweezer: 1 vnt
- Temp jutiklio viela: 1 vnt.
- Profesionalios instrukcijų knyga: 1 vnt
- Mokymo kompaktinis diskas: 1 vnt
