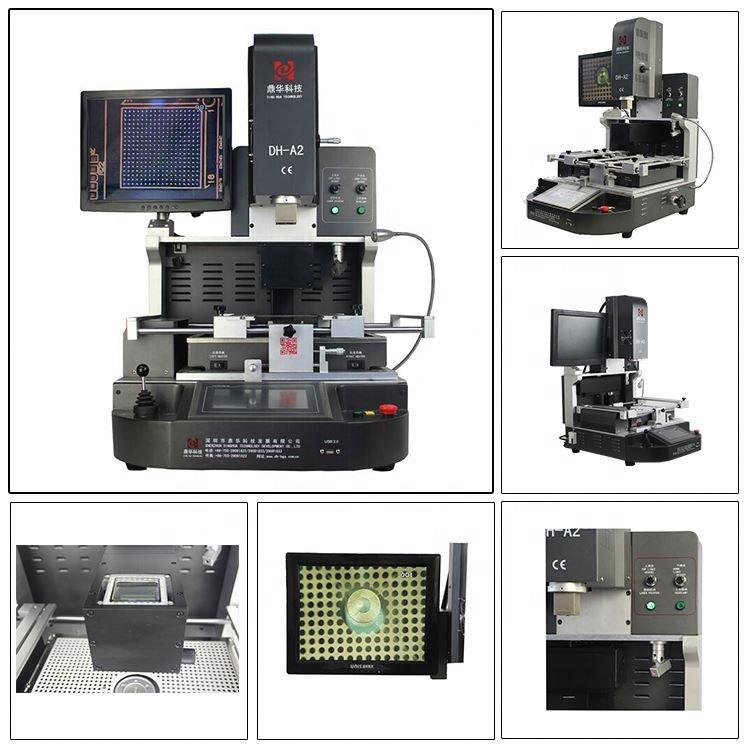

BGA Rework Table Tool Kits DH-A2
1.HD jutiklinio ekrano sąsaja, PLC valdymas
2. Viršutinis šildytuvas ir antgalis 2 viename dizainas
3.galingas kryžminio srauto ventiliatorius.
4.Lazerio padėties nustatymas plius V griovelio laikiklis ir universalus tvirtinimas
Aprašymas
BGA Rework Table Tool Kits DH-A2
| Specifikacijos | ||
| 1 | Bendra galia | 5300w |
| 2 | 3 nepriklausomi šildytuvai | Viršutinis karštas oras 1200w, apatinis karštas oras 1200w, apatinis infraraudonųjų spindulių pašildymas 2700w |
| 3 | Įtampa | AC220V±10 procentų 50/60Hz |
| 4 | Elektrinės dalys | 7 colių jutiklinis ekranas, didelio tikslumo išmanusis temperatūros valdymo modulis, žingsninio variklio tvarkyklė, PLC ir LCD ekranas, didelės raiškos optinė CCD sistema ir padėties nustatymas lazeriu |
| 5 | Temperatūros kontrolė | K-Sensor uždaro ciklo plius PID automatinis temperatūros kompensavimas ir temperatūros modulis, temperatūros tikslumas ± 2 laipsnių ribose. |
| 6 | PCB padėties nustatymas | V formos griovelis plius universalus tvirtinimas ir kilnojama PCB lentyna |
| 7 | Taikomas PCB dydis | Max 370x410mm Min 22x22mm |
| 8 | Tinkamas BGA dydis | 2x2mm ~ 80x80mm |
| 9 | Matmenys | 600 x 700 x 850 mm (L*P*A) |
| 10 | Grynas svoris | 70 kg |

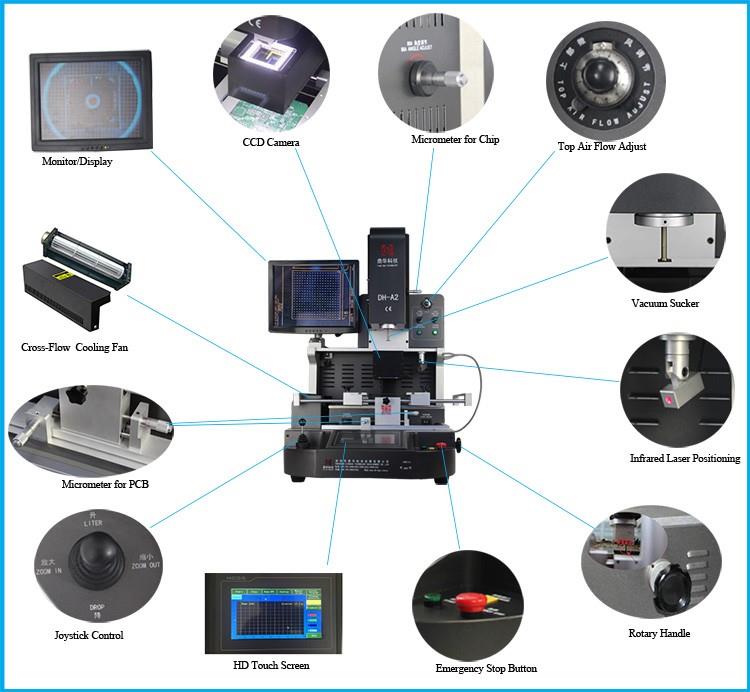

Prekės savybės
◆ Tiksli optinio derinimo sistema
① Spalvota optinė sistema su padalinto matymo, dviejų spalvų atskyrimo, priartinimo / nutolinimo ir mikroreguliavimo funkcijomis, įrengta
su aberacijos aptikimo įrenginiu, su automatiniu fokusavimu ir programinės įrangos veikimu
② CCD kamera sustiprina iki 200x, su iš viršaus / žemyn šviesos ryškumo reguliavimo funkcija, montavimo tikslumas yra 0,01 mm
Greitas pristatymas Automatinė karšto oro optinė BGA perdirbimo stotis už geriausią kainą
◆ Išplėstinės funkcijos
① Viršutinis karšto oro srautas yra reguliuojamas, kad atitiktų bet kokių lustų poreikį.
② Išlitavimas, montavimas ir litavimas automatiškai.
③ Integruotas infraraudonųjų spindulių lazerio padėties nustatymas, padeda greitai nustatyti PCB padėtį.
④ Viršutinė šildymo galvutė ir tvirtinimo galvutė 2 viename.
⑤ Montavimo galvutė su įmontuotu slėgio tikrinimo įtaisu, kad apsaugotų PCB nuo suspaudimo.
⑥ Montavimo galvutėje įmontuotas vakuumas automatiškai paima BGA lustą, kai baigtas litavimas.
Greitas pristatymas Automatinė karšto oro optinė bga perdirbimo stotis su geriausia kaina
◆ Trys nepriklausomai valdomi šildytuvai
① Viršutinis ir apatinis šildytuvai yra šildomi karštu oru, trečiasis yra infraraudonųjų spindulių pakaitinimo zona, viršutiniame ir apatiniame šildytuvuose galima nustatyti 8 segmentus
kylanti temperatūra / pastovus laikas / temperatūros kilimo nuolydis, gali išsaugoti dešimtis tūkstančių grupių temperatūros kreivių.
② vienu metu gali šildyti PCB plokštę ir BGA lustus. Ir trečiasis IR šildytuvas gali tolygiai pašildyti PCB plokštę iš apačios iki
Venkite PCB deformacijos remonto metu. Visi trys šildytuvai gali šildyti nepriklausomai.
③ Jis naudoja k tipo termoporos uždarojo ciklo valdymą ir PID automatinę temperatūros kompensavimo sistemą kartu su PLC ir
temperatūros modulis, leidžiantis tiksliai nukrypti iki ±2 laipsnių Celsijaus.
④ Išorinis jutiklis gali tiksliai aptikti temperatūrą, bet kuriuo metu tiksliai analizuoti ir kalibruoti tikrosios temperatūros kreivę.
Greitas pristatymas Automatinė karšto oro optinė bga perdirbimo stotis su geriausia kaina
◆ Daugiafunkcinė ergonomiška sistema
① apatinį šildytuvą galima reguliuoti aukštyn ir žemyn.
② Pritaikyti visų rūšių magnetiniai viršutiniai ir apatiniai purkštukai su 360 laipsnių pasukimu, lengvai montuojami ir keičiami, pritaikyti individualiems poreikiams
yra dydžių.
③ Daugiafunkcinė PCB atraminė lentyna, gali būti perkelta išilgai X ašies, kartu su universaliu tvirtinimu ir V formos griovelio laikikliu, tinka visiems
PCB padėties nustatymas.
④ Galingas kryžminio srauto ventiliatorius automatiškai greitai atvėsina PCB plokštę po išlitavimo ar litavimo, tai gali užkirsti kelią šildytuvams
nuo senėjimo. Ventiliatorius automatiškai išsijungs, kai šildytuvo temperatūra nukris iki normalios temperatūros.
◆ Aukščiausios saugos funkcijos
Mašinoms suteikiamas CE sertifikatas. Jame yra avarinis mygtukas. Be to, likus maždaug 5 sekundėms iki litavimo / išlitavimo proceso pabaigos, yra balso įspėjimas. Su automatinio maitinimo išjungimo apsaugos įtaisu, kai įvyksta neįprasta avarija, su dvigubu
apsauga nuo perkaitimo
Taikymas

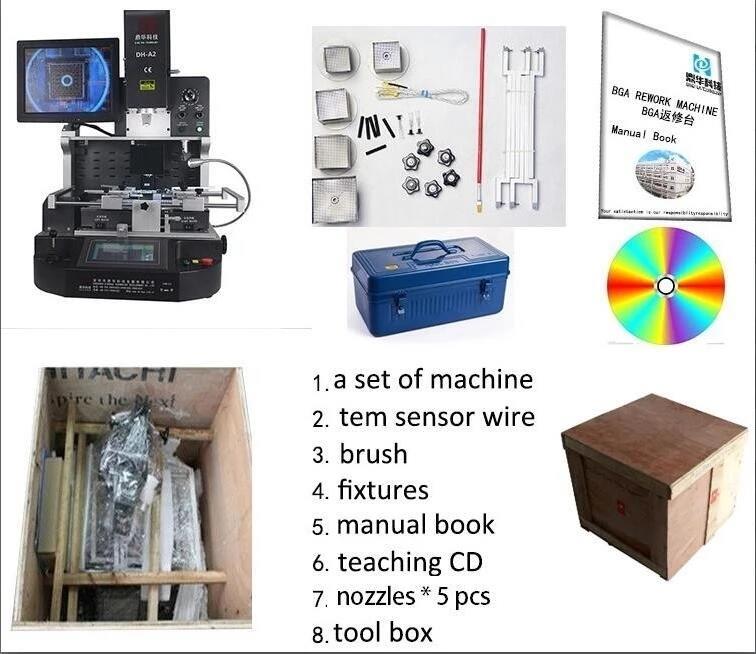

Paketas
