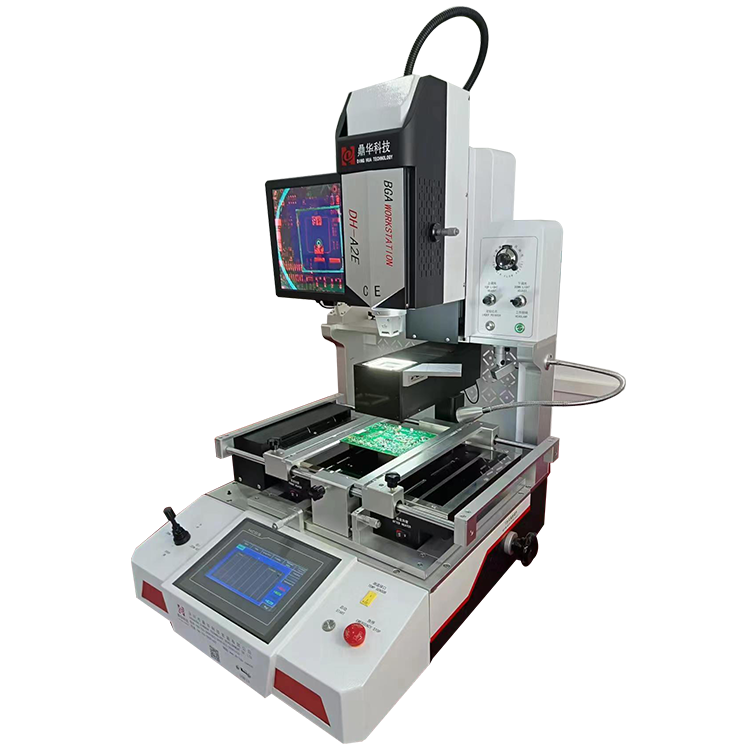

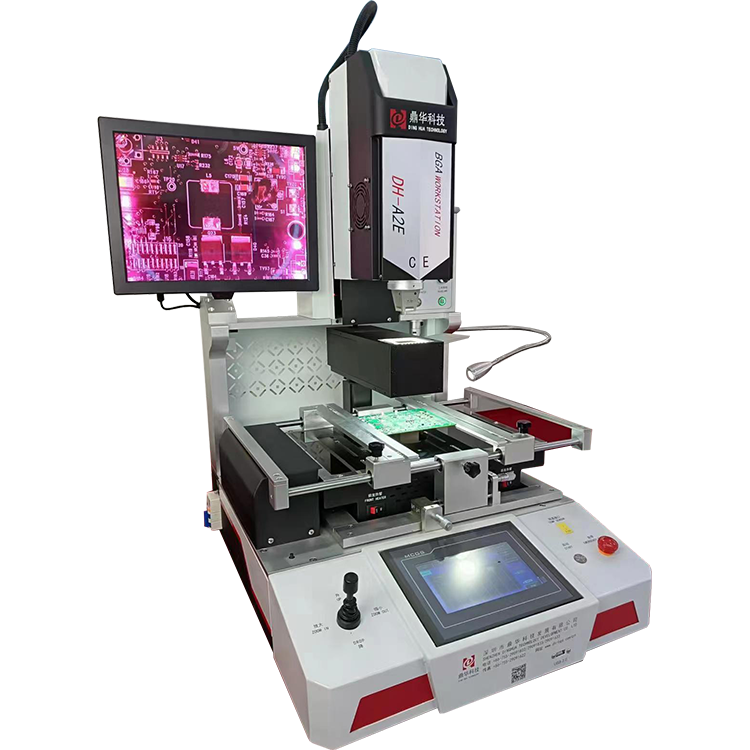

Kelių-zonų šildymo BGA perdirbimo stotis
Dinghua DH-A2E yra profesionali Wulti-zone Heating BGA perdirbimo stotis, skirta aukštos-kokybės sudėtingų elektroninių surinkimo dalių remontui, taip pat labai populiari tarp technikų, taisančių pagrindines plokštes, naudojamas nešiojamuosiuose kompiuteriuose, žaidimų pultuose, pvz., PlayStation 4 (PS4) ir automatinio valdymo stoteles, skirtas Xbox ir pramoniniam valdymui. didelio-tikslumo pertvarkymo užduotys įvairiuose BGA, QFN ir kituose lustų paketuose.
Aprašymas
Produktų aprašymas

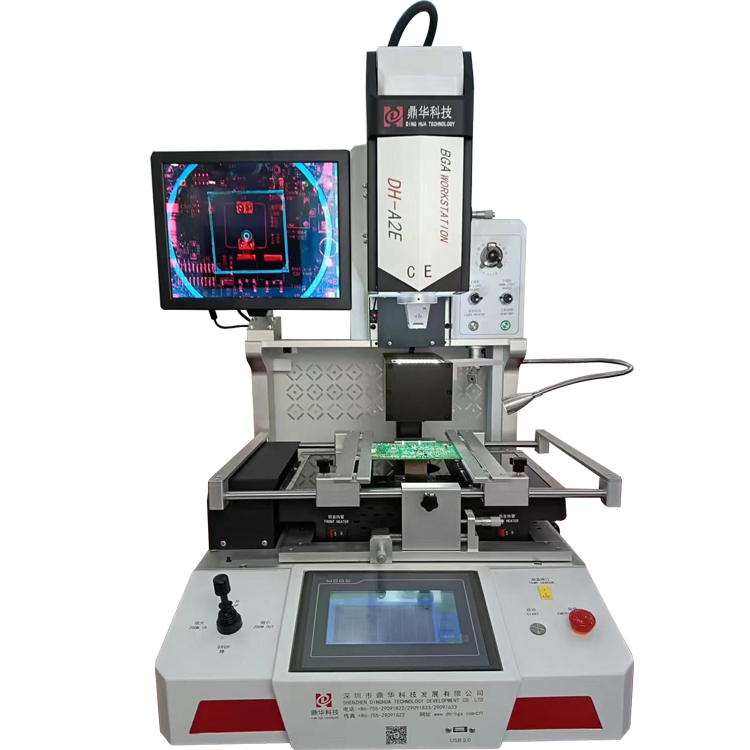

DinghuaBGA perdirbimo stotis DH-A2Eyra kelių{0}}zonų šildymo BGA perdirbimo stotis, sukurta siekiant patenkinti sudėtingus šiuolaikinės elektronikos remonto ir gamybos poreikius. Ši pažangi automatinė BGA perdirbimo stotis puikiai tinka{2}}atlikti didelio tikslumo įvairių BGA, QFN ir kitų lustų paketų perdirbimo užduotis.
TheDinghua DH{0}}A2Eyra profesionali{0}}visiškai automatinė BGA perdirbimo stotis, skirta labai-sudėtingų elektroninių mazgų taisymui. Jis plačiai naudojamas taisant pagrindines plokštes nešiojamuosiuose kompiuteriuose, žaidimų pultuose (PS4/Xbox) ir pramoninėse valdymo plokštėse.
Gaminių specifikacija
|
Prekė
|
Parametrai
|
|
Maitinimo šaltinis
|
AC220V±10% 50/60Hz
|
|
Bendra galia
|
4900w
|
|
Aukščiausia galia
|
1200w
|
|
Apatinė galia
|
1200w
|
|
Infared Power
|
2400w
|
|
Matmenys
|
77*81*102mm
|
|
Veikimo režimas
|
Automatinis + rankinis
|
|
Temperatūros profilio saugykla
|
10 000 grupių
|
|
Temperatūros valdymas
|
K jutiklis + uždara kilpa
|
|
Temperatūros tikslumas
|
±1 laipsnis
|
|
Padėties tikslumas
|
±0,01 mm
|
|
PCB dydis
|
Max 400×450 mm Min 10×10 mm
|
|
BGA lustas
|
2*2-80*80mm
|
|
Išorinis temperatūros jutiklis
|
1 vnt (neprivaloma)
|
|
Grynasis svoris
|
70 kg
|
|
Mašinos tipas
|
Darbalaukis
|
|
Minimalus atstumas tarp drožlių
|
0,1 mm
|
|
Kameros pikselis
|
6 milijonai
|
|
Skiedrų maitinimas
|
automatiškai imti arba įdėti
|
|
PCBA padėties nustatymas
|
Pažangus padėties nustatymas aukštyn ir žemyn, apatinis "5 taškų palaikymas" su v-tipo kortelių lizdo tvirtinimo PCBA, kurį galima laisvai reguliuoti
X-ašies kryptis su išoriniais universaliais tvirtinimo elementais
|
|
BGA padėtis
|
Lazerinis padėties nustatymas v{0}}formos kortelių lizdas ir universalūs tvirtinimo elementai
|
|
Optinis CCD objektyvas
|
Automatinis išėjimas, atgal ir fokusavimas
|
Produktai Pagrindinės savybės
Kelių{0}}zonų šildymo technologija
NaudojantKelių{0}}zonų šildymo technologija, DH-A2E užtikrina tolygų šilumos paskirstymą spausdintinės plokštės (PCBA) ir rutulinio tinklelio masyvo (BGA) komponentuose per atskiras įrenginio šildymo elemento zonas, pvz., nepriklausomas.viršutinė / apatinė / pašildymo zonos. Tai leidžia beveik vienodą temperatūros pasiskirstymą, kad visi BGA būtų lituojami pagal jų specifikacijas ir taip pašalinama jautrių elektroninių komponentų šiluminės žalos galimybė litavimo / išlitavimo procesų metu.
Automatinė BGA perdirbimo stotis
DH{0}}A2E pašalina rankinių procesų poreikį, nes naudojant automatizavimą atliekamos pagrindinės BGA perdirbimo funkcijos, pvz.temperatūros valdymas, derinimas ir litavimas. Šių automatizuotų galimybių naudojimas padidina BGA perdirbimo greitį ir tikslumą, todėl ši mašina tinka tiek mažos apimties remonto darbams, tiek kaip priedas prie didelės apimties gamybos.
Optinis suderinimas su CCD kamera
Įdarbindami kruopščiai{0}}išplėtotąoptinio derinimo sistemair naudoja adidelės{0}}raiškos CCD kameraSiekiant užtikrinti optimalų BGA komponentų išdėstymą, ši funkcija leidžia vartotojui užtikrinti, kad visos litavimo jungtys būtų idealiai suderintos atliekant perdirbimą,{1}}taip sumažinant žmonių sukeliamas klaidas.
BGA perdirbimo stotis nešiojamiesiems kompiuteriams taisyti
Sukurta specialiai remontuinešiojamųjų kompiuterių pagrindinės plokštėsir kita sudėtinga elektronika,DH-A2Egali tvarkyti tikslius{0}}BGA ir užtikrinti aukšto lygio tikslumą, reikalingą sudėtingų nešiojamojo kompiuterio komponentų taisymui. Thekelių{0}}zonų šildymasiroptinis derinimasDėl savo funkcijų jis yra puikus pasirinkimas specialistams, dirbantiems su nešiojamaisiais kompiuteriais, išmaniaisiais telefonais ir kompiuteriais.
Patobulinta vartotojo sąsaja
TheDH-A2Eateina su anintuityvi jutiklinio ekrano sąsaja, leidžianti vartotojams lengvai valdyti ir reguliuoti šildymo profilius, derinimo nustatymus ir kt. Sistema suteikiastebėjimas realiuoju laiku-viso perdirbimo proceso, todėl operatoriai gali visiškai kontroliuoti temperatūrą, laiką ir išlygiavimo tikslumą.
Saugumas ir patikimumas
DH-A2E (BGA pertvarkymo stotis nešiojamiesiems kompiuteriams taisyti) buvo specialiai sukurta daugiausia dėmesio skiriant saugai. Tai apima tokias funkcijas kaippažangi šiluminė apsaugair anperkaitimo prevencijos sistemakurios palaiko saugią darbo aplinką. Įrenginys pagamintas iš kokybiškų komponentų, kad būtų užtikrintas patikimas ir ilgalaikis veikimas{1}} tiek remontuojant, tiek gaminant elektroninę įrangą.

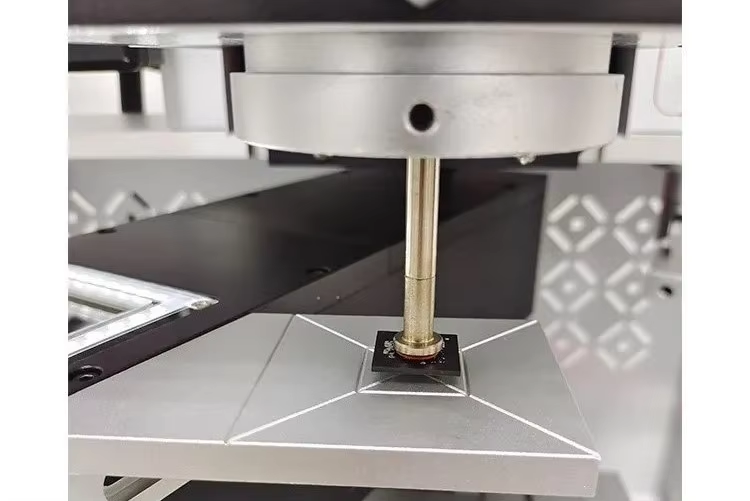

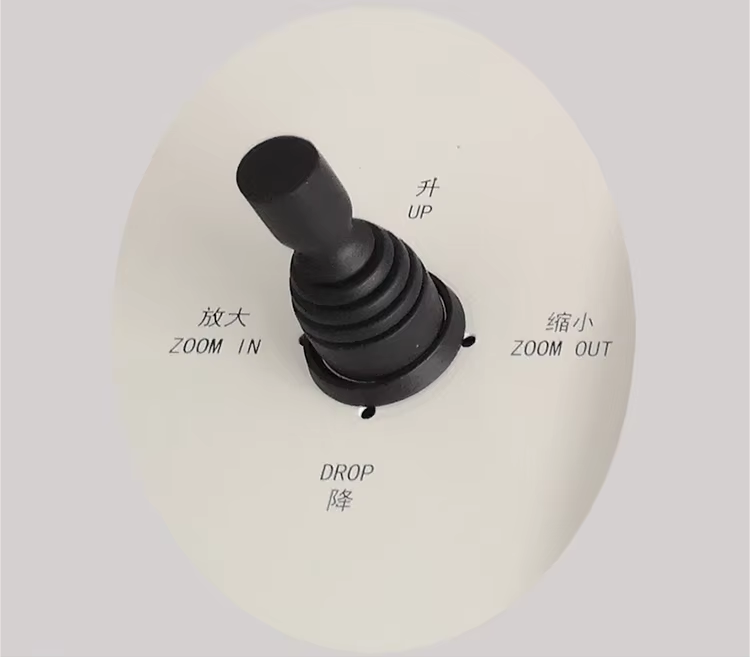

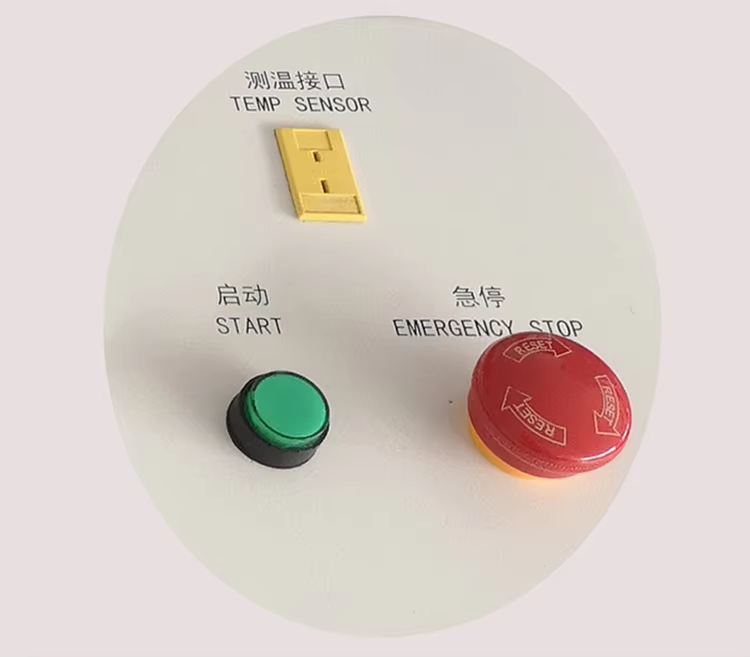

Išsamios nuotraukos
