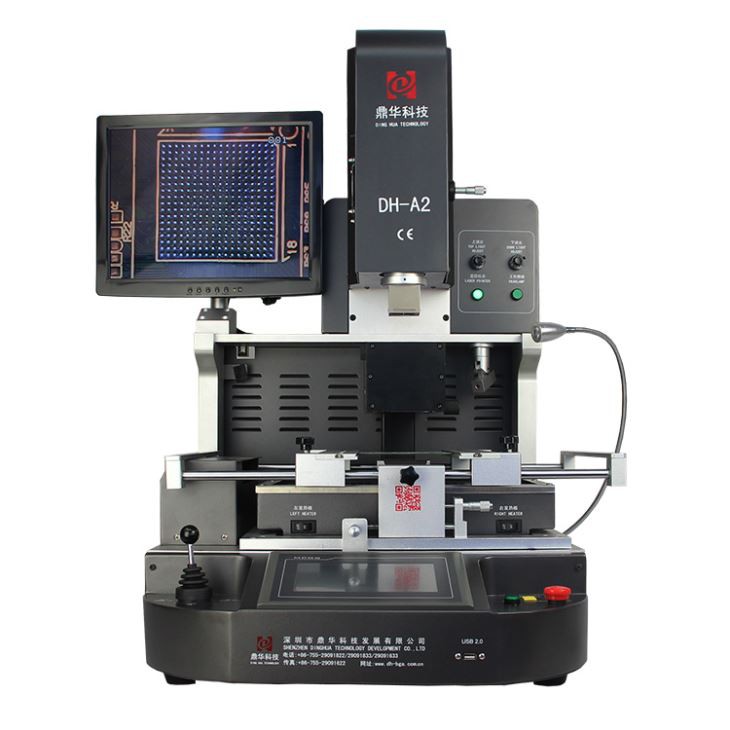

Optinė Šiaurės tilto BGA perdirbimo stotis

Optinė Šiaurės tilto BGA perdirbimo stotis



1. Optinio Šiaurės tilto BGA perdirbimo stoties taikymas

Tinka įvairių elektroninių gaminių PCB.

Kompiuterio, išmaniojo telefono (Iphone, Huawei, Samsung), nešiojamojo kompiuterio, MacBook logikos plokštės, skaitmeninės kameros, oro kondicionieriaus, televizoriaus ir kitos medicinos pramonės, ryšių pramonės, automobilių pramonės ir kt. elektroninės įrangos pagrindinė plokštė.

Tinka įvairių tipų lustams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai.



2. Optinio Šiaurės tilto BGA perdirbimo stoties gaminio savybės





• Automatinis išlitavimas, montavimas ir litavimas.

• Didelis lusto ir PCB taisymo sėkmės rodiklis.

• Dėl griežtos temperatūros kontrolės įrenginys nepažeis aplinkinių komponentų, esančių aplink tikslinę lustą ant PCB.

• Tiksli optinio derinimo sistema

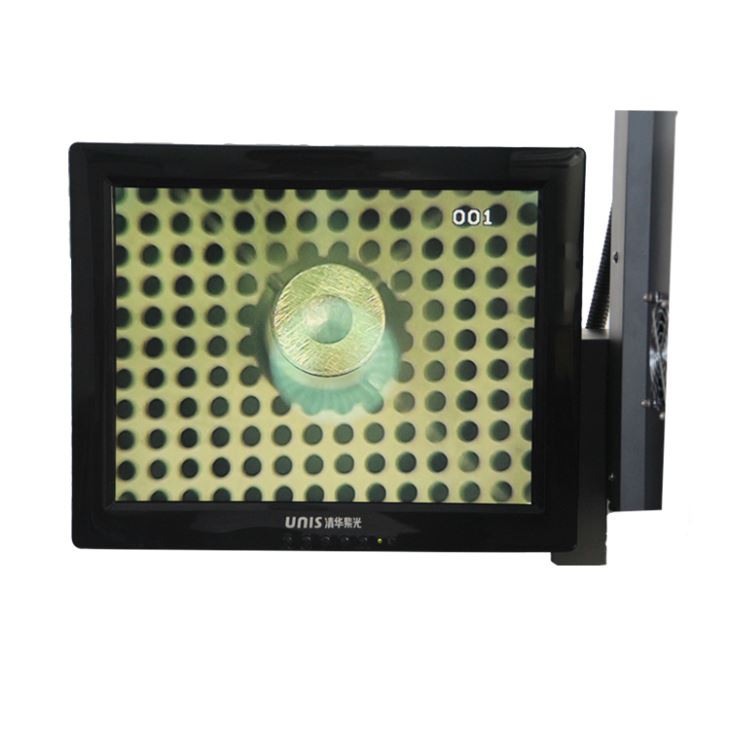

Panasonic CCD kameros objektyvas efektyviai padidina išlygiavimo tikslumą ir sėkmingo taisymo rodiklį. Vaizdas rodomas monitoriaus ekrane.

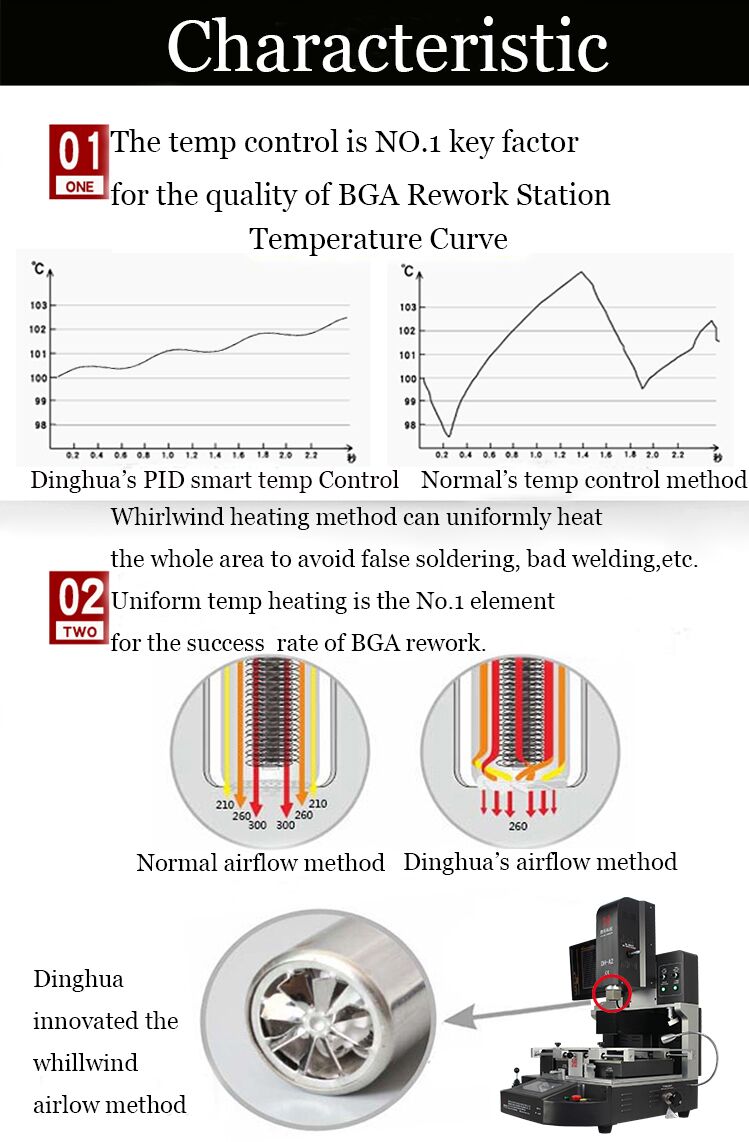

• Trys nepriklausomai valdomi šildytuvai. Jame naudojamas k tipo termoporos uždaro ciklo valdymas ir PID automatinė temperatūros kompensavimo sistema, kartu su PLC ir temperatūros moduliu, kad būtų galima tiksliai nukrypti nuo temperatūros iki ±2 laipsnių Celsijaus.



3. Optinio optinio Šiaurės tilto BGA perdirbimo stoties specifikacija

Galia	5300w
Viršutinis šildytuvas	Karštas oras 1200w
Apatinis šildytuvas	Karštas oras 1200W. Infraraudonųjų spindulių 2700w
Maitinimas	AC220V±10% 50/60Hz
Matmenys	L530*P670*A790 mm
Padėties nustatymas	V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu
Temperatūros valdymas	K tipo termopora, uždaros kilpos valdymas, nepriklausomas šildymas
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Maks. 450*490 mm, min 22*22 mm
Tikslus darbo stalo derinimas	±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn
BGA lustas	80*80-1*1 mm
Minimalus atstumas tarp drožlių	0.15 mm
Temperatūros jutiklis	1 (neprivaloma)
Grynasis svoris	70 kg

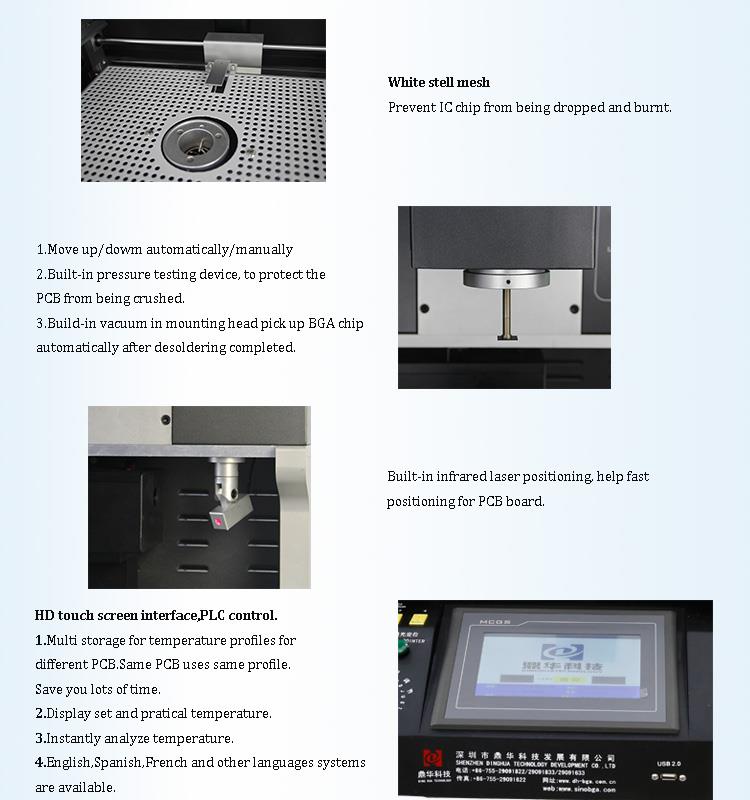

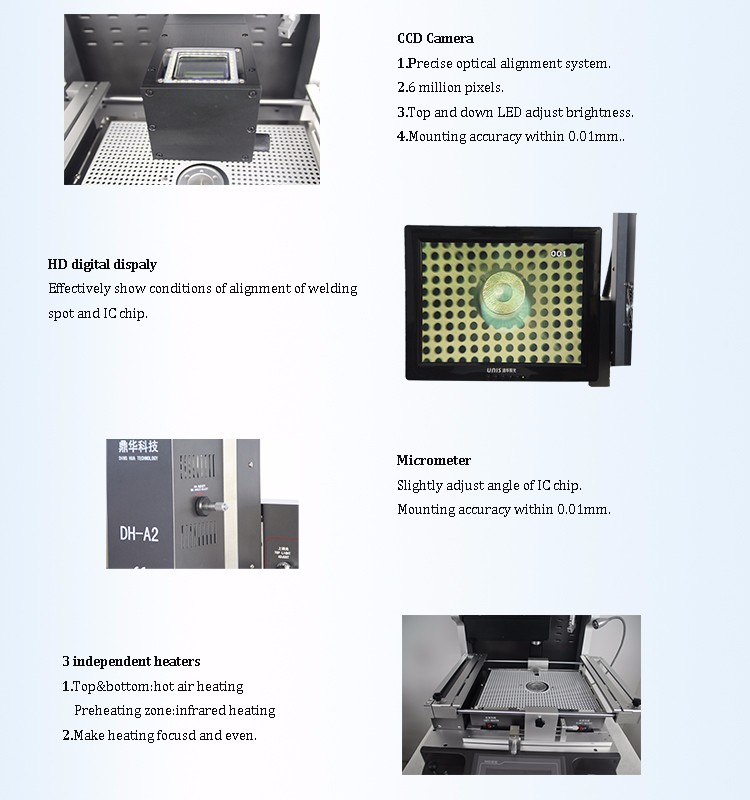

4. Optinio Šiaurės tilto BGA perdirbimo stoties detalės

1.CCD kamera (tiksli optinio derinimo sistema);

2.HD skaitmeninis ekranas;

3. Mikrometras (reguliuoti lusto kampą);

4.3 nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);

5. Lazerinis padėties nustatymas ;

6. HD jutiklinio ekrano sąsaja, PLC valdymas;

7.Led priekinis žibintas ;

8.Vairasvirtės valdymas .

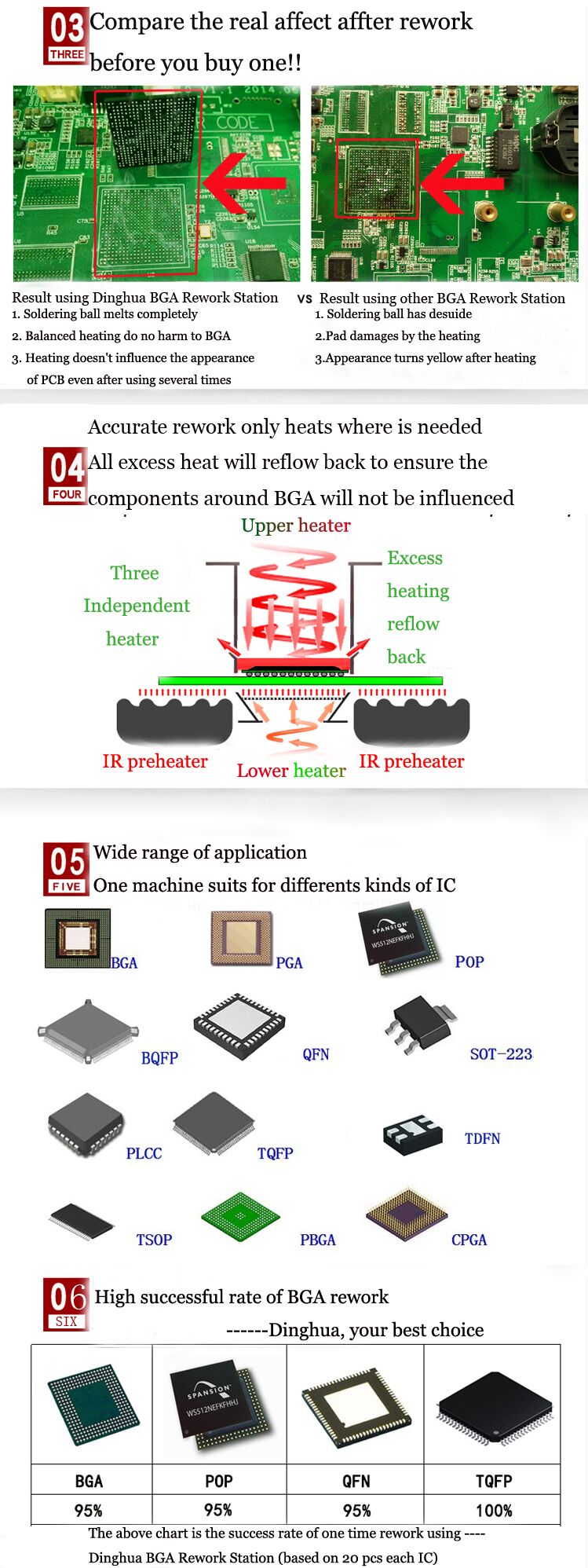

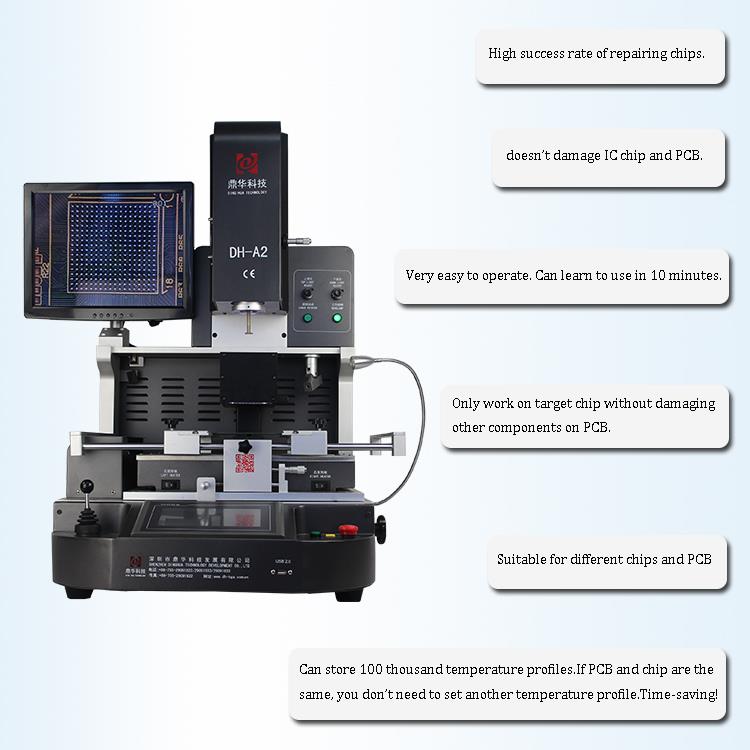

5. Kodėl verta rinktis mūsų optinio Šiaurės tilto BGA perdirbimo stotį?







6. Optinio Šiaurės tilto BGA perdirbimo stoties sertifikatas

Siekdama pasiūlyti kokybiškus produktus, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD pirmoji išlaikė UL, E-MARK, CCC, FCC, CE ROHS sertifikatus. Tuo tarpu, siekdama pagerinti ir tobulinti kokybės sistemą, Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

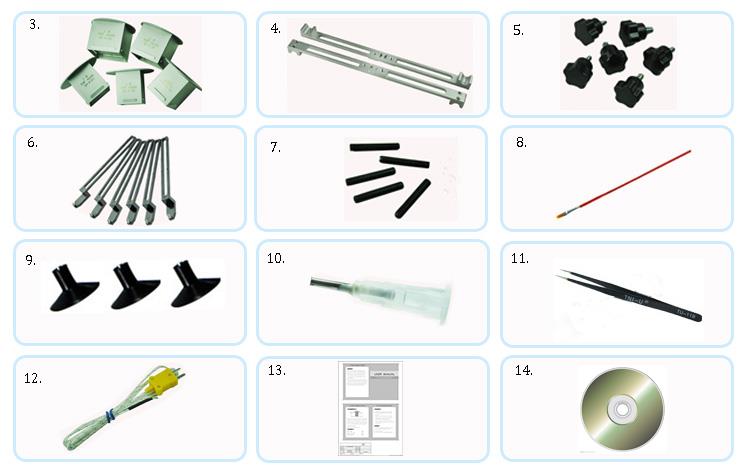

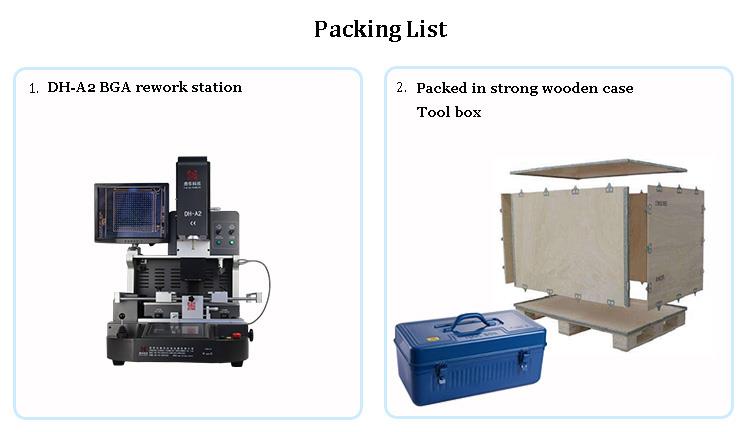

7. Optinio Šiaurės tilto BGA perdirbimo stoties pakavimas ir siuntimas



8. DUK

• Kokios yra jutiklinio ekrano funkcijos optinio šiaurinio tilto BGA perdirbimo stotyje?

A:1.Jutiklinis ekranas, išmanusis kompiuteris yra mašinos smegenys. PLC sistema, žmogaus ir mašinos sąsaja su jutikliniu ekranu

lengvam valdymui ir didelio tikslumo pertvarkymui.

2. Tvarkykite temperatūros profilius: nustatymą, saugojimą, taikymą, analizę ir derinimą. Iki 16-segmento

temperatūros valdymas, 100,000 sugrupuoja saugyklą skirtingiems BGA perdirbimo temperatūros profiliams.

3. Valdykite mašiną.



•Kokia lazerinio padėties nustatymo funkcija?

A: Integruotas infraraudonųjų spindulių lazerio padėties nustatymas, padeda greitai nustatyti PCB plokštės padėtį.



•Ar šildymas yra karštas oras ar infraraudonųjų spindulių?

Yra trys nepriklausomi šildytuvai. Viršutinis karštas oras + apatinis karštas oras + infraraudonųjų spindulių pakaitinimo platforma. Viršuje ir apačioje

galima perkelti aukštyn/žemyn. Dėl to šildymas gali būti sutelktas ir tolygus. Efektyviai padidinkite perdirbimo greitį.
