SMT Pick & Place Reball sistema
1.optinis derinimo sistema2.lazerinis padėties nustatymas3.viršutinis šildytuvas ir antgalis 2 14.HD jutiklinio ekrano sąsaja
Aprašymas
SMT Pick & Place Reball sistema
„Auto Reball System“ greičiausiai yra konkretus prekės ženklas arba įrangos modelis, naudojamas elektronikos gamyboje ar remonte.
Tai gali būti mašina ar įrankis, skirtas mažiems komponentams paimti ir sudėti ant plokštės arba sugedusiems
komponentai ant lentos. Be papildomo konteksto ar informacijos sunku pateikti išsamesnį paaiškinimą.
Operacijos demonstracija:
BGA rutulio ir skardos išlitavimas
Specifikacijos:
| 1 | Bendra galia | 5200w |
| 2 | 3 nepriklausomi šildytuvai | Viršutinis karštas oras 1200w, apatinis karštas oras 1200w, apatinis infraraudonųjų spindulių pašildymas 2700w |
| 3 | Įtampa | AC220V±10% 50/60Hz |
| 4 | Elektrinės dalys | 7 colių jutiklinis ekranas + didelio tikslumo išmanusis temperatūros valdymo modulis + žingsninio variklio tvarkyklė + PLC + LCD ekranas + didelės raiškos optinė CCD sistema + padėties nustatymas lazeriu |
| 5 | Temperatūros kontrolė | K-Sensor uždaro ciklo + PID automatinis temperatūros kompensavimas + temp modulis, temperatūros tikslumas ± 2 laipsnių ribose. |
| 6 | PCB padėties nustatymas | V formos griovelis + universalus tvirtinimas + kilnojama PCB lentyna |
| 7 | Taikomas PCB dydis | Max 370x410mm Min 22x22mm |
| 8 | Tinkamas BGA dydis | 2x2mm ~ 80x80mm |
| 9 | Matmenys | 600 x 700 x 850 mm (L*P*A) |
| 10 | Grynas svoris | 70 kg |
Programos:
Charakteristika:

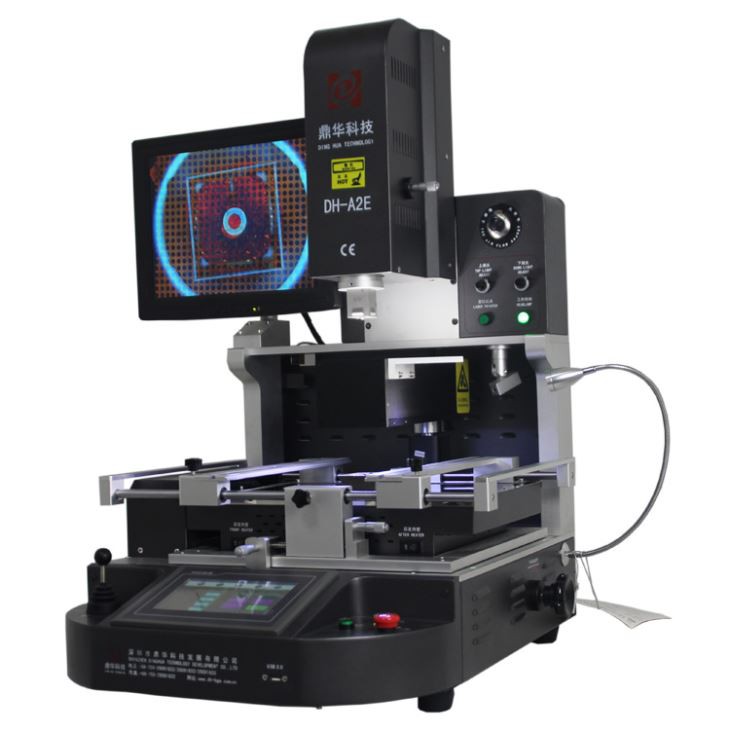

SMT Pick & Place Reball sistema DH-A2E
DH-A2E yra skirtas perdirbti SMD / BGA / uBGA / QFN / šviesos diodus mažuose ir vidutinio dydžio PCB įrenginiuose su
iki 18"/450 mm PCB talpos. Jame yra pažangių funkcijų, kurios suteikia daug privalumų, įskaitant aukščiausią
našumas ir litavimo kokybė pasiekiama bet kur, tačiau jį paprasta nustatyti ir naudoti. tik su geriausiais
komponentai, užtikrinantys optimalų tikslumą, o tai yra mūsų geriausiai parduodama sistema ir viena iš geriausiai veikiančių BGA perdirbimo stočių
visame pasaulyje.
Pakavimo sąrašas :
Medžiagos: tvirtas medinis dėklas + mediniai strypai + atspari perlinė medvilnė su plėvele
1 vnt teptuko rašiklis
1 vnt Naudojimo instrukcija
1 vnt CD vaizdo įrašas
3vnt viršutiniai purkštukai
2 vnt apatiniai purkštukai
6 vnt universalūs šviestuvai
6 vnt prisukami varžtai
4 vnt atraminis varžtas
Siurbtuko dydis: skersmuo 2,4,8,10,11 mm
Vidinis šešiakampis veržliaraktis: M2/3/4
Matmenys: 81*76*85cm
Bendras svoris: 115 kg
Pristatymas per FedEx, DHL, UPS ir kt. kurjerių tarnyba nuo durų iki durų per 3-5d.
