Hot Air BGA Rework Station remontas

                                                                                  Macbook CPU taisymo įrankių rinkiniai DH-A2E

Karšto oro BGA perdirbimo stotis yra įranga, naudojama rutulinio tinklelio masyvo (BGA) komponentams taisyti ant spausdintų elementų.

grandinių plokštės (PCB). Stotis susideda iš kaitinimo elemento, kuris naudoja karštą orą, kad išlydytų esamą lydmetalį

BGA komponentas, todėl jį lengviau išimti iš PCB. Taip pat galima įdėti karšto oro BGA perdirbimo stotį

naują BGA komponentą ant PCB, perliedami litą naudojant kaitinimo elementą.

Specifikacijos:

1	Bendra galia	5200w
2	3 nepriklausomi šildytuvai	Viršutinis karštas oras 1200w, apatinis karštas oras 1200w, apatinis infraraudonųjų spindulių pašildymas 2700w
3	Įtampa	AC220V±10% 50/60Hz
4	Elektrinės dalys	7 colių jutiklinis ekranas + didelio tikslumo išmanusis temperatūros valdymo modulis + žingsninio variklio tvarkyklė + PLC + LCD ekranas + didelės raiškos optinė CCD sistema + padėties nustatymas lazeriu
5	Temperatūros valdymas	K-Sensor uždaro ciklo + PID automatinis temperatūros kompensavimas + temp modulis, temperatūros tikslumas ± 2 laipsnių ribose.
6	PCB padėties nustatymas	V formos griovelis + universalus tvirtinimas + kilnojama PCB lentyna
7	Taikomas PCB dydis	Max 370x410mm Min 22x22mm
8	Tinkamas BGA dydis	2x2mm ~ 80x80mm
9	Matmenys	600 x 700 x 850 mm (L*P*A)
10	Grynasis svoris	70 kg



Programos:

BGA komponento taisymas naudojant karšto oro BGA perdirbimo stotį apima kelis veiksmus. Pirma,

Esamas BGA komponento lydmetalis išlydomas karštu oru, todėl komponentas gali būti pašalintas

PCB. Tada sritis aplink BGA komponentą išvaloma, kad būtų pašalintas likęs lydmetalis ar šiukšlės.

Kai vieta yra švari, ant PCB uždedamas naujas BGA komponentas, o lydmetalis iš naujo pilamas karštu oru.

BGA perdirbimo stotis. Šildymo elemento temperatūra ir oro srautas yra kruopščiai reguliuojami, kad būtų užtikrinta, jog

lydmetalis išsilydo tolygiai, o BGA komponentas tvirtai pritvirtintas prie PCB.

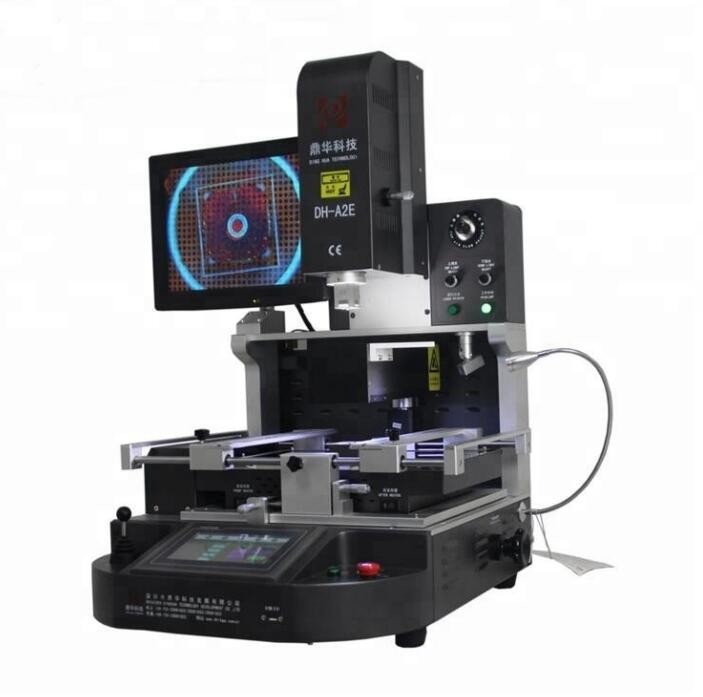

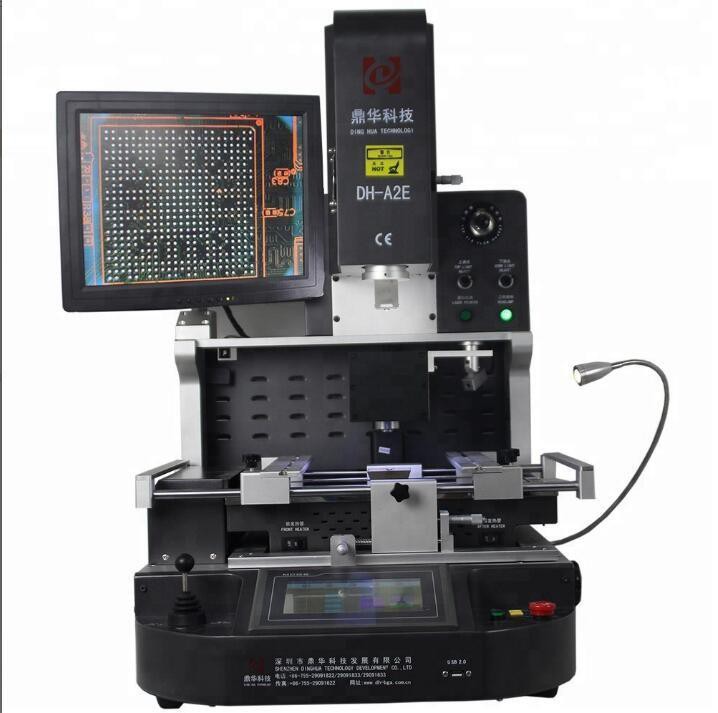

Visiškai automatinė litavimo robotų sistema DH-A2E

DH-A2E valdomas patogiu jutikliniu ekranu. Jo ergonomiškai suprojektuotas prietaisų skydelis apima

vairasvirte valdomas fotoaparato priartinimas ir, kai sistema veikia rankiniu režimu, vertikalus viršutinio šildytuvo valdymas

ir padėjimo galvutė.

Ratuko reguliavimas valdomas komponentas ir PCB apšvietimas, taip pat oro srautas iš viršutinio šildytuvo, tikslus valdymas

kuris gali užkirsti kelią mažų drožlių pasislinkimui perpylimo metu.

Perdirbimo stoties skydelyje taip pat yra įmontuotas K tipo termoporos įėjimas ir USB prievadas lydmetalio eksportavimui

temperatūros profilius į „flash drive“.

Apskritai karšto oro BGA perdirbimo stotis yra vertingas įrankis sudėtingiems elektroniniams prietaisams taisyti ir gali padėti išplėsti

brangios įrangos eksploatavimo trukmė, leidžiant pakeisti sugedusius komponentus, o ne išmesti visą įrenginį.

Pakavimo sąrašas:

Medžiagos: tvirtas medinis dėklas + mediniai strypai + atspari perlinė medvilnė su plėvele

1 vnt Macbook CPU taisymo įrankių rinkiniai

1 vnt teptuko rašiklis

1 vnt. naudojimo instrukcija

1 vnt CD vaizdo įrašas

3vnt viršutiniai purkštukai

2 vnt apatiniai purkštukai

6 vnt universalūs šviestuvai

6 vnt prisukami varžtai

4 vnt atraminis varžtas

Siurbtuko dydis: skersmuo 2,4,8,10,11mm

Vidinis šešiakampis veržliaraktis: M2/3/4

Išmatavimai: 81*76*85cm

Bendras svoris: 115 kg
