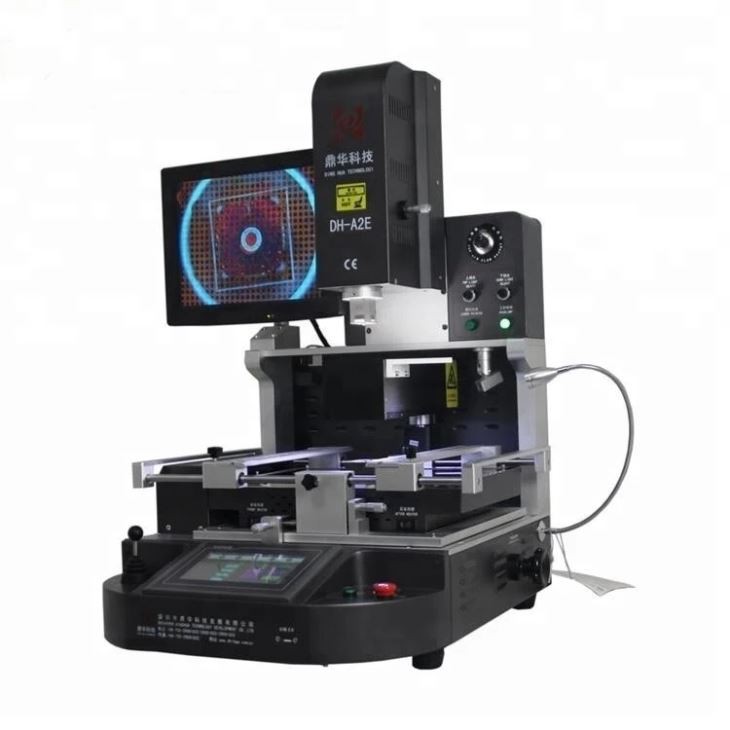

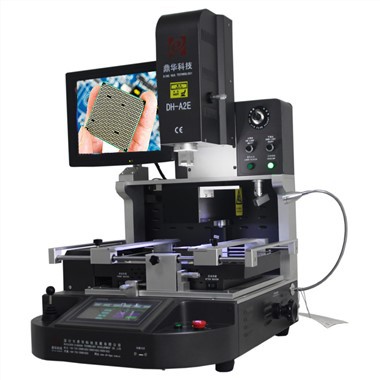

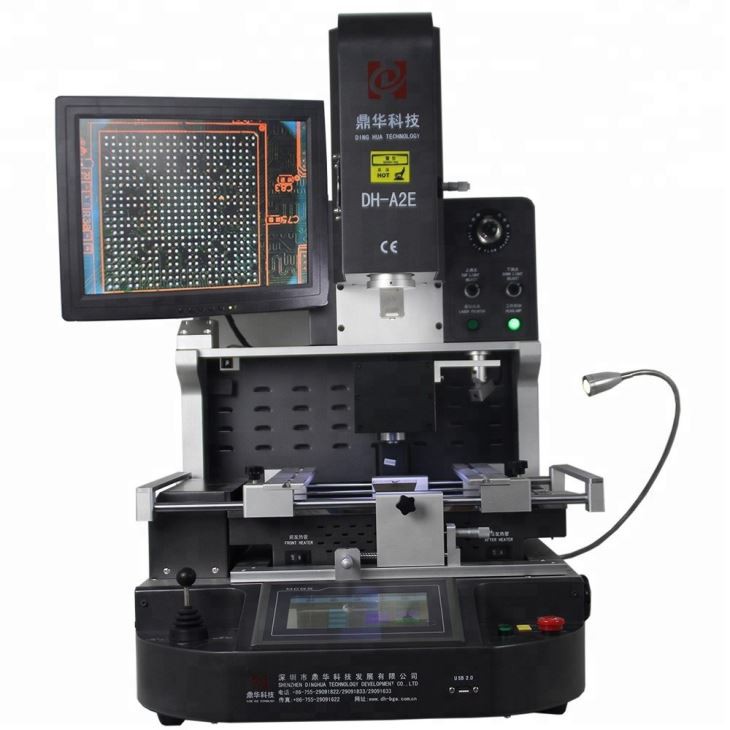

Mobiliųjų telefonų remontas BGA litavimo stalo įranga
1. infraraudonųjų spindulių šildymo sistema 2. trys nepriklausomi šildytuvai 3. viršutinė šildytuvas ir purkštukas 2 1 dizaine 4. karšto oro antgalis
Aprašymas
Mobiliųjų telefonų remontas BGA litavimo stalo įranga
Operacijos demonstracinė versija:
Mobiliųjų telefonų remontas BGA litavimo stalo įranga "reiškia specializuotus įrankius ir darbo vietas, naudojamas litavimo ir pertvarkymui BGA (rutulinio tinklo masyvo) komponentai mobiliųjų telefonų remontuose . BGA yra paviršiaus montuojamos pakuotės rūšis, naudojama integruotose grandinėse (ICS), paprastai randami mobiliuose telefonuose .}}} pakuotės, naudojamos integruotoms grandinėms (ICS), paprastai randami mobiliuosiuose telefonuose .}
Nykstantis BGA rutulys ir skarda
Specifikacijos:
| 1 | Bendra galia | 5200w |
| 2 | 3 nepriklausomi šildytuvai | Viršutinis karštas oras 1200W, apatinis karštas oras 1200W, apatinis infraraudonųjų spindulių pašildymas 2700W |
| 3 | Įtampa | AC220V ± 10% 50/60Hz |
| 4 | Elektros dalys | 7 '' jutiklinis ekranas + aukšto tikslumo intelektualusis valdymo modulis + žingsninis variklio tvarkyklė + PLC + LCD ekranas + Aukštos skiriamosios gebos optinė CCD sistema + lazerio padėties nustatymas |
| 5 | Temperatūros kontrolė | „K-Sensor“ uždarojo ciklo + PID Automatinė temp Kompensacija + TEMP MODU |
| 6 | PCB padėties nustatymas | V-Groove + Universalus armatūra + kilnojama PCB lentyna |
| 7 | Taikomas PCB dydis | MAX 370x410mm min. 22x22mm |
| 8 | Taikomas BGA dydis | 2x2mm ~ 80x80mm |
| 9 | Matmenys | 600x700x850mm (l*w*h) |
| 10 | Grynasis svoris | 70 kg |
Programos:
Charakteristika:
Mobiliųjų telefonų remontas BGA litavimo stalo įrangayra sukurtas dirbti su įvairių dydžių BGA, QFP ir kitais komponentais .. Jis pasižymi pažangiausia optinė sistema, vadinama „Split Vision“, ir tiksli padėties litavimo sistema, leidžianti lengvai ir saugiai pakeisti bet kurį komponentą .. Integruotas LCD monitorius įgalina tikslią pritaikymo vietą.

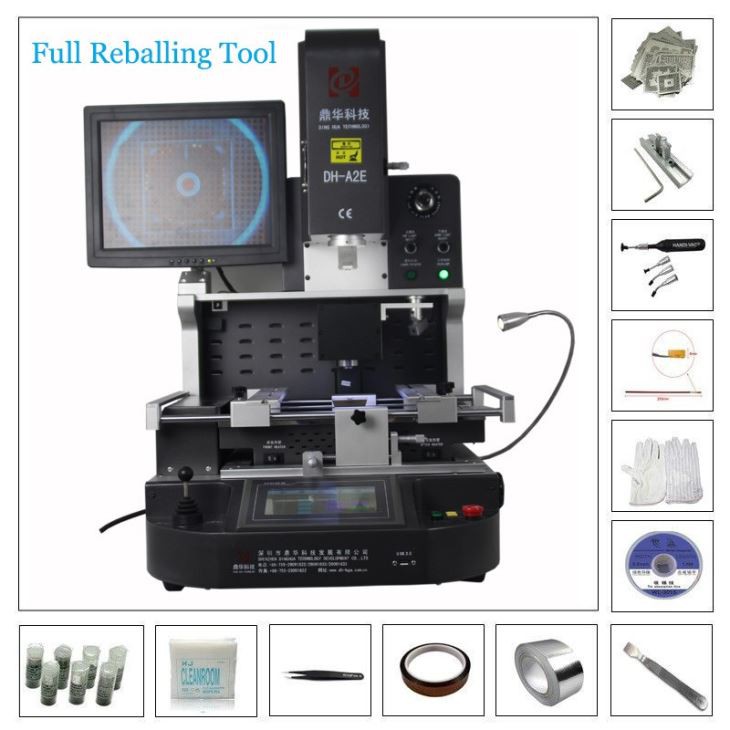

Pakuočių sąrašas:
Medžiagos: Stiprus medinis dėklas+mediniai strypai+POROL Pearl Cottons su plėvele
- 1pc mobiliųjų telefonų remontas BGA litavimo stalo įranga
- 1 vnt šepečio rašiklis
- 1pc instrukcijų vadovas
- 1pc CD vaizdo įrašas
- 3 vnt viršutiniai purkštukai
- 2 vnt dugno purkštukai
- 6 proc. Universalūs įrenginiai
- 6 vnt pritvirtinti varžtai
- 4pcs atraminis varžtas
- Suverio dydis: skersmenys 2,4,8,10,11 mm
- Vidinis šešiakampis veržliaraktis: M2/3/4
- Dimensija: 81*76*85cm
- Bendras svoris: 115 kg
Specifikacija:
|
Bendra galia |
5200W |
|
Viršutinis šildytuvas |
1200W |
|
Apatinis šildytuvas |
2 -asis 1200W, 3 -asis IR šildytuvas 2700W |
|
Įtampa |
AC220 V/110 V ± 10 ％ 50Hz |
|
Šėrimo sistema |
Automatinis mikroschemos sistema lustai |
|
Veikimo režimas |
Du režimai: rankinis ir automatinis, nemokamai rinkitės! HD jutiklinis ekranas, intelektuali žmogaus mašina, skaitmeninės sistemos nustatymas . |
|
Temperatūros profilio saugojimas |
50, 000 grupės (neribotas grupių skaičius) |
|

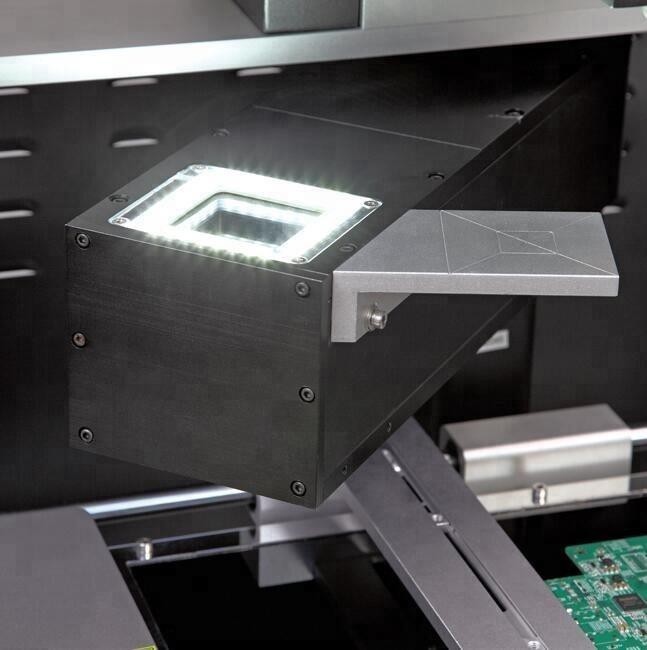

Optinis CCD fotoaparato objektyvas |
Automatinis ištempimas ir sulankstomas, norint pasirinkti ir įdėti BGA lustą |
|
Fotoaparato padidinimas |
1,8 milijono pikselių |
|
„Workbench“ patobulinimas: |
± 15 mm į priekį/atgal, ± 15 mm dešinėn/kairė |
|
Praktikos tikslumas: |
± 0,015 mm |
|
BGA padėties nustatymas |
Lazerio padėties nustatymas, greita ir tiksli PCB ir BGA padėtis |
|
PCB padėtis |
Intelektualus padėties nustatymas, PCB gali būti pakoreguotas x, y kryptimi su „5 taškų palaikymu“ + V-Groov PCB laikikliu + Universalūs armatūra . |
|
Apšvietimas |
Taivanas vedė darbinę šviesą, bet kokį kampą reguliuojama |
|
Temperatūros kontrolė |
K jutiklis, uždarymo kilpa, PLC valdymas |
|
Tempo tikslumas |
± 2 laipsnis |
|
PCB dydis |
Maksimalus 450 × 400 mm min. 22 × 22 mm |
|
BGA lustas |
1x 1 - 80 x80 mm |
|
Minimalus lusto tarpas |
0,015 mm |
|
Išorinis temperamento jutiklis |
1 vnt |
|
Matmenys |
L740 × W630 × H710 mm |
|
Grynasis svoris |
70 kg |
