Optinio išlygiavimo BGA pašalinimo įrankių rinkiniai
1. HD jutiklinio ekrano sąsaja2. Viršutinis šildytuvas ir antgalis 2 viename dizainas3.k jutiklio uždaros kilpos valdymas4. Garso užuominų sistema
Aprašymas

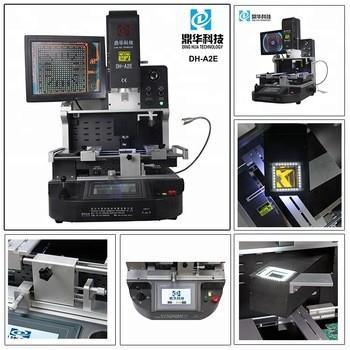

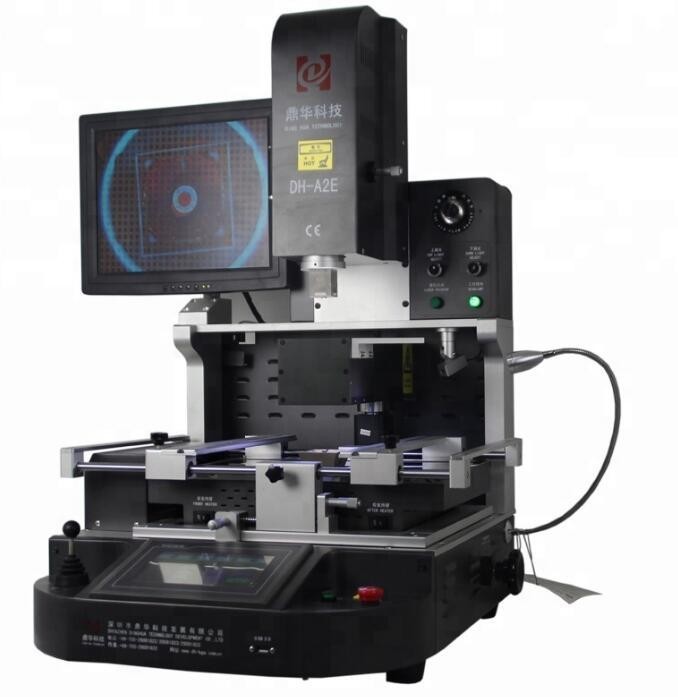

Optinio išlygiavimo BGA pašalinimo įrankių rinkiniai DH-A2E
Darbinė demonstracija:
Optinio išlygiavimo BGA pašalinimo įrankių rinkinys yra specializuotas įrankių rinkinys, naudojamas elektronikos pramonėje, skirtas tiksliai pašalinti ir iš naujo įdiegti rutulinio tinklelio masyvo (BGA) komponentus ant spausdintinių plokščių (PCB). Šie įrankiai ypač svarbūs siekiant užtikrinti, kad BGA komponentai, kurių apatinėje pusėje yra litavimo rutuliukai, būtų tiksliai sulygiuoti su atitinkamomis plokštės trinkelėmis tiek išimant, tiek vėl pritvirtinant.
BGA rutulio ir skardos išlitavimas
Specifikacijos:
| 1 | Bendra galia | 5200w |
| 2 | 3 nepriklausomi šildytuvai | Viršutinis karštas oras 1200w, apatinis karštas oras 1200w, apatinis infraraudonųjų spindulių pašildymas 2700w |
| 3 | Įtampa | AC220V±10% 50/60Hz |
| 4 | Elektrinės dalys | 7 colių jutiklinis ekranas + didelio tikslumo išmanusis temperatūros valdymo modulis + žingsninio variklio tvarkyklė + PLC + LCD ekranas + didelės raiškos optinė CCD sistema + padėties nustatymas lazeriu |
| 5 | Temperatūros valdymas | K-Sensor uždaro ciklo + PID automatinis temperatūros kompensavimas + temp modulis, temperatūros tikslumas ± 2 laipsnių ribose. |
| 6 | PCB padėties nustatymas | V formos griovelis + universalus tvirtinimas + kilnojama PCB lentyna |
| 7 | Taikomas PCB dydis | Max 370x410mm Min 22x22mm |
| 8 | Tinkamas BGA dydis | 2x2mm ~ 80x80mm |
| 9 | Matmenys | 600 x 700 x 850 mm (L*P*A) |
| 10 | Grynasis svoris | 70 kg |
Programos:
Charakteristika:

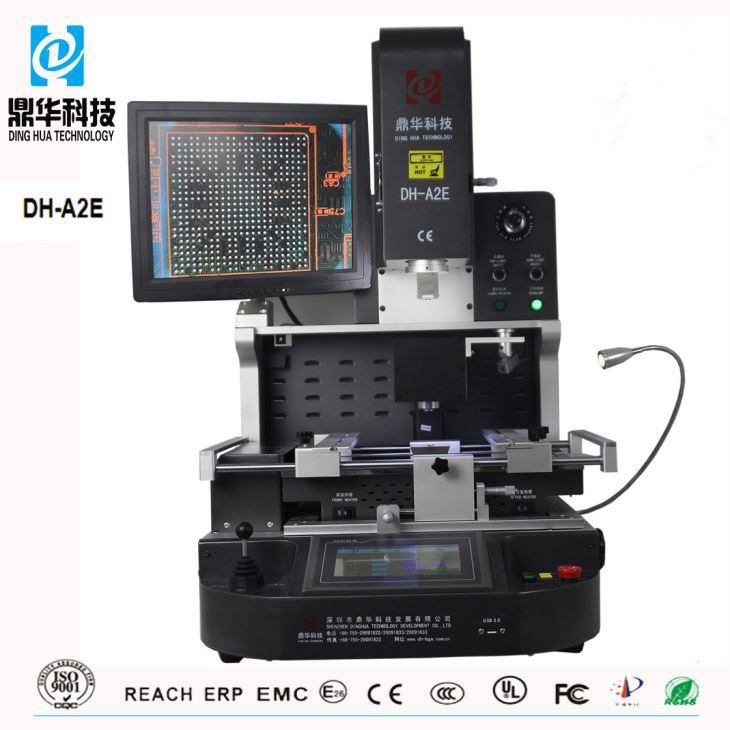

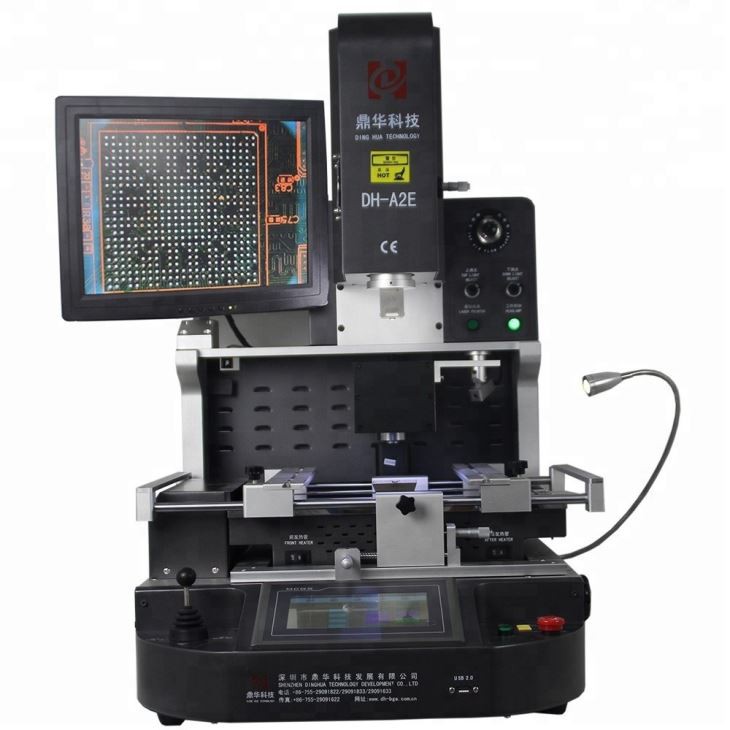

Optinio išlygiavimo BGA pašalinimo įrankių rinkiniai DH-A2E
TheDH-A2Eyra infraraudonųjų spindulių BGA perdirbimo stotis, kuri gali būti plačiai naudojama elektronikos taisymui, pavyzdžiui, mobiliesiems telefonams, staliniams kompiuteriams, jungikliams, PS3, Wii, Xbox 360 ir kitose SMD perdirbimo srityse. Jame naudojama pažangi infraraudonųjų spindulių technologija, užtikrinanti tolygų šilumos paskirstymą ir apsauganti akis. Stotyje naudojami IR kaitinimo elementai, kurių bendra galia 2700W.

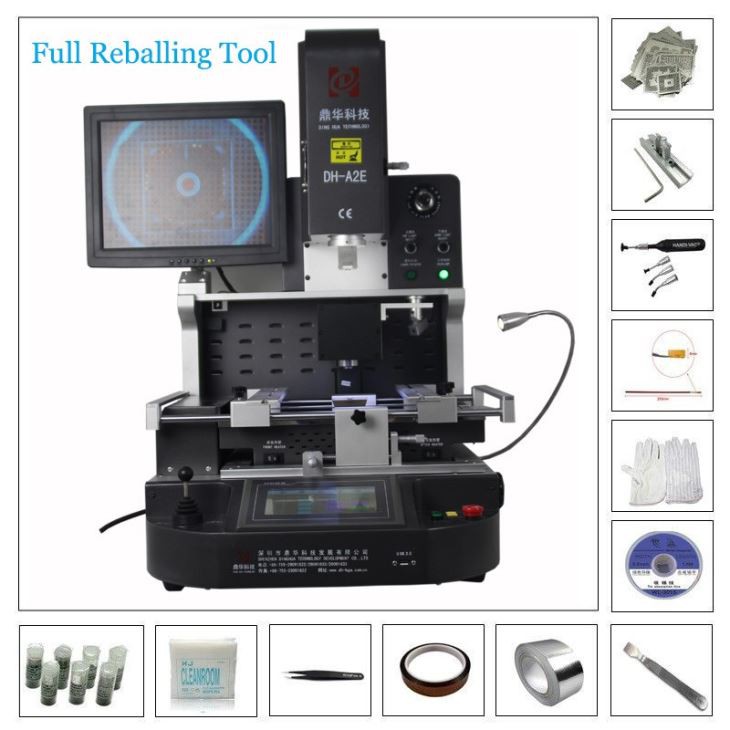

Pakavimo sąrašas:
Medžiagos: tvirtas medinis dėklas + mediniai strypai + atspari perlinė medvilnė su plėvele
1 vnt teptuko rašiklis
1 vnt. naudojimo instrukcija
1 vnt CD vaizdo įrašas
3vnt viršutiniai purkštukai
2 vnt apatiniai purkštukai
6 vnt universalūs šviestuvai
6 vnt prisukami varžtai
4 vnt atraminis varžtas
Siurbtuko dydis: skersmuo 2,4,8,10,11mm
Vidinis šešiakampis veržliaraktis: M2/3/4
Išmatavimai: 81*76*85cm
Bendras svoris: 115 kg
