Lazerinio padėties nustatymo BGA suvirinimo įrankiai

1.karšto oro purkštukai2.k jutiklis uždaros kilpos valdymas3.v-groove PCB palaikymas 4.hd spalvų optinio išlygiavimo sistema

Siųsti užklausą

Aprašymas

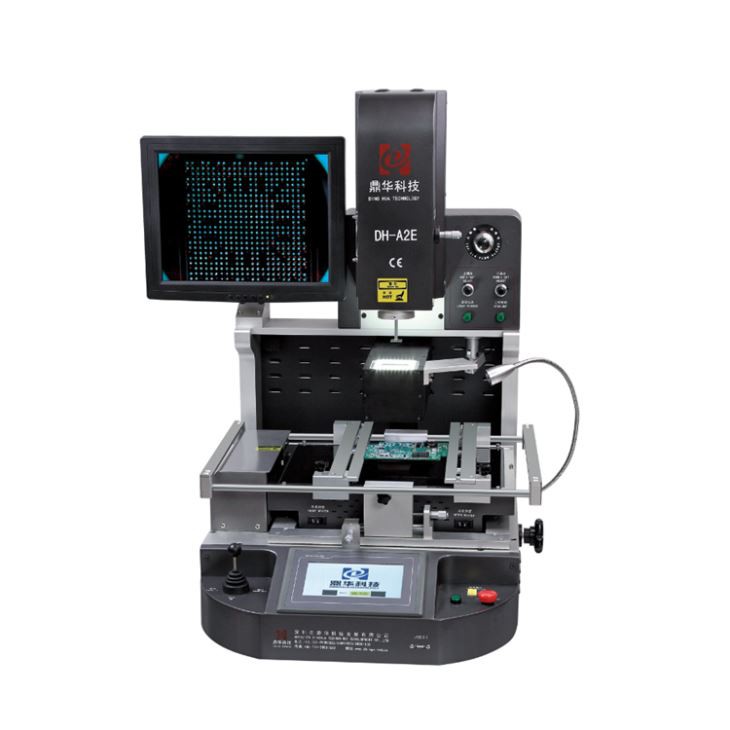

Lazerio padėties nustatymo BGA suvirinimo įrankiai DH-A2E

Darbinė demonstracija:

Lazerinio padėties nustatymo BGA suvirinimo įrankiai yra būtini elektronikos pramonėje, norint tiksliai išdėstyti, išlygiuoti ir lituoti BGA komponentus ant PCB. Jie naudoja lazerinę technologiją, užtikrinančią tikslią padėties nustatymą, ir yra integruoti su perdirbimo stotimis kontroliuojamam šildymui ir litavimui. Pagrindinės funkcijos apima lazerinio išlyginimo sistemas, bekontakčius jutiklius ir uždaro ciklo temperatūros valdymą, kurie kartu padidina tikslumą ir efektyvumą. Šie įrankiai idealiai tinka didelio tikslumo elektronikos remontui, prototipų kūrimui ir nedidelės apimties gamybai, todėl siūlo universalumą ir patikimumą tvarkant įvairius BGA komponentus pažangiuose elektroniniuose įrenginiuose.

BGA rutulio ir skardos išlitavimas

Laser Positioning BGA Welding Tools

Specifikacijos:

1	Bendra galia	5200w
2	3 nepriklausomi šildytuvai	Viršutinis karštas oras 1200w, apatinis karštas oras 1200w, apatinis infraraudonųjų spindulių pašildymas 2700w
3	Įtampa	AC220V±10% 50/60Hz
4	Elektrinės dalys	7 colių jutiklinis ekranas + didelio tikslumo išmanusis temperatūros valdymo modulis + žingsninio variklio tvarkyklė + PLC + LCD ekranas + didelės raiškos optinė CCD sistema + padėties nustatymas lazeriu
5	Temperatūros valdymas	K-Sensor uždaro ciklo + PID automatinis temperatūros kompensavimas + temp modulis, temperatūros tikslumas ± 2 laipsnių ribose.
6	PCB padėties nustatymas	V formos griovelis + universalus tvirtinimas + kilnojama PCB lentyna
7	Taikomas PCB dydis	Maks. 370x410mm Min 22x22mm
8	Tinkamas BGA dydis	2x2mm ~ 80x80mm
9	Matmenys	600 x 700 x 850 mm (LPA)
10	Grynasis svoris	70 kg

Programos:

Laser Positioning BGA Welding Tools

Charakteristika:

A2E 内部发热系统

Lazerio padėties nustatymo BGA suvirinimo įrankiai DH-A2E

TheDH-A2Eyra pažangiausia BGA perdirbimo sistema šiandieninėje rinkoje. Jis gali lengvai įdiegti ir pašalinti BGA, QFN, µBGA/CSP, Flip Chip ir kitus SMD. Su 1200 W karšto oro viršutiniu šildytuvu ir 2700 W IR apatiniu šildytuvu sutaupysite tūkstančius papildomų išlaidų. Jis naudoja unikalią infraraudonųjų spindulių šildymo sistemą, kad valdytų ir tiksliai paskirstytų šilumą, apsaugodama gretimus komponentus. Naudojant aukštos kokybės, specialiai sukurtą IR šiluminį jutiklį, procesas yra visiškai kontroliuojamas uždaro ciklo temperatūros, naudojant bekontakčius matavimo metodus.
