Automatinis infraraudonųjų spindulių BGA remonto aparatas

Automatinio perjungimo infraraudonųjų spindulių BGA taisymo mašina

BGA perdirbimo stoties DH-A2 naudojimo vadovas

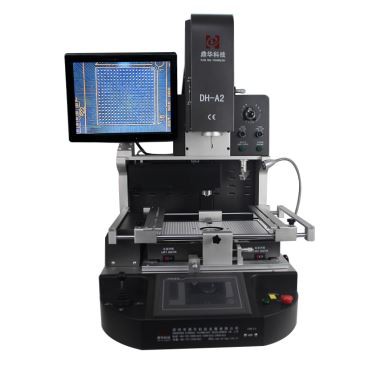

DH-A2 sudaro regėjimo sistema, skirta lygiavimui, laiko ir temperatūros valdymo sistema ir kt. nustatymas ir saugi sistema, kuri gali maksimaliai padidinti savo funkcijas, taip pat supaprastinamajos priežiūra, kad galutinis vartotojas turėtų geresnę patirtį.

1. Automatinio perjungimo infraraudonųjų spindulių BGA taisymo mašinos taikymas



Norėdami lituoti, permušti, išlituoti kitokio tipo lustus:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai ir pan.

2. Gaminio savybės

* Stabilus ir ilgas tarnavimo laikas (suprojektuotas naudoti 15 metų)

* Gali pataisyti įvairias pagrindines plokštes su dideliu sėkmingumo rodikliu

* Griežtai kontroliuoti šildymo ir vėsinimo temperatūrą

* Optinio išlygiavimo sistema: tvirtinimas tiksliai per 0,01 mm

* Lengva valdyti. Kiekvienas gali išmokti juo naudotis per 30 minučių. Specialių įgūdžių nereikia.

3. SpecifikacijaAutomatinio perjungimo infraraudonųjų spindulių BGA taisymo mašina



Maitinimas	110~240V 50/60Hz
Galios norma	5400W
Automatinis lygis	lituoti, išlituoti, paimti ir pakeisti ir kt.
Optinis CCD	automatinis su drožlių tiektuvu
Važiavimo valdymas	PLC („Mitsubishi“)
tarpai tarp drožlių	0.15 mm

Jutiklinis ekranas	kreivės, laiko ir temperatūros nustatymas
Galimas PCBA dydis	22 * 22 ~ 400 * 420 mm
lusto dydis	1 * 1 ~ 80 * 80 mm
Svoris	apie 74 kg



4. Išsami informacija apieAutomatinio perjungimo infraraudonųjų spindulių BGA taisymo mašina



1. Viršutinis karšto oro siurblys ir kartu sumontuotas vakuuminis siurblys, kuris patogiai surenka lustą / komponentąlygiuojantis.



2. Optinis CCD su padalijusiu matymu tų taškų lustoje ir pagrindinėje plokštėje, vaizduojamoje monitoriaus ekrane.

3. Lusto (BGA, IC, POP ir SMT ir kt.) ekranas, palyginti su suderintais pagrindinės plokštės taškaisprieš litavimą.





4. 3 šildymo zonos, viršutinė karšto oro, apatinė karšto oro ir IR pakaitinimo zonos, kurios gali būti naudojamos mažoms iPhone pagrindinėms plokštėms, taip pat iki kompiuterio ir televizoriaus pagrindinėms plokštėms ir kt.

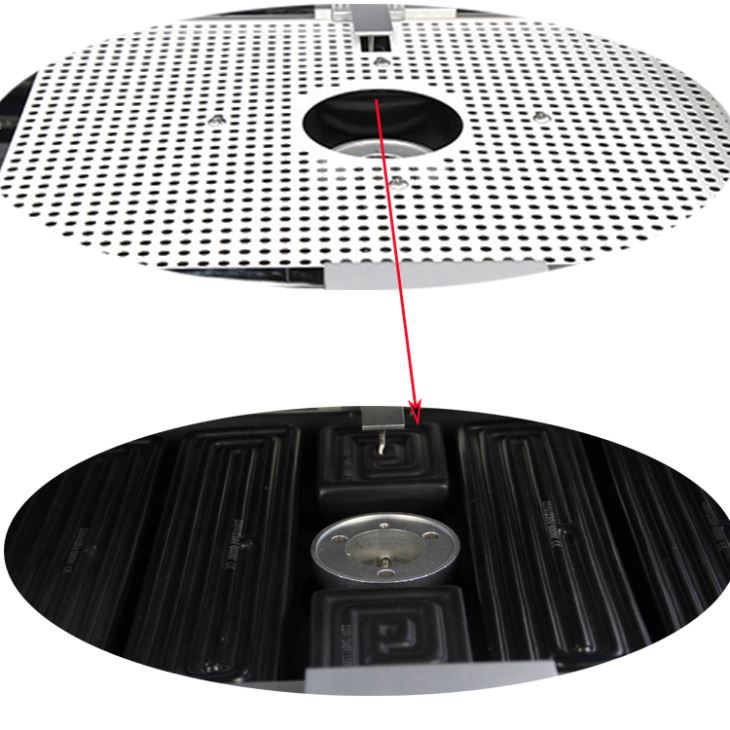

5. IR pakaitinimo zona padengta plieno tinkleliu, todėl šildymo elementai yra tolygiai ir saugesni.





6. Laiko ir temperatūros nustatymo valdymo sąsaja, temperatūros profiliai gali būti saugomi net 50,000 grupių.









5. Kodėl verta rinktis mūsų automatinę SMD SMT LED BGA darbo stotį?



6. BGA rework sistemos kompiuterių remonto mašinos sertifikatas

UL, E-MARK, CCC, FCC, CE ROHS sertifikatai. Tuo tarpu, siekdama pagerinti ir tobulinti kokybės sistemą, Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

7. Automatinio BGA perdirbimo mašinos pakavimas ir siuntimas



8. Siuntimas į BGA perdirbimo stotį

DHL, TNT, FEDEX, SF, jūrų transporto ir kitos specialios linijos ir kt. Jei norite kito pristatymo termino, pasakykite mums.

Mes jus palaikysime.



9. Mokėjimo sąlygos

Bankinis pavedimas, Western Union, kreditinė kortelė.

Praneškite mums, jei jums reikia kitos paramos.

10. Atitinkamos žinios aautomatinis perjungimo infraraudonųjų spindulių BGA remonto aparatas

1. Remonto mašinų klasifikacija

Optinis derinimas:Optinis išlygiavimas pasiekiamas naudojant prizminį vaizdą ir LED apšvietimą optiniame modulyje. Ši sąranka sureguliuoja šviesos lauko pasiskirstymą, kad ekrane būtų rodomas mažos lusto vaizdas, kad būtų galima tiksliai sulygiuoti ir taisyti optinį vaizdą.

Neoptinis lygiavimas:Neoptinis lygiavimas apima rankinį BGA sulygiavimą su PCB ekrano linijomis ir taškais plika akimi, kad būtų suderinta ir taisoma. Išmani įranga, skirta įvairių dydžių BGA elementų vizualiniam išlygiavimui, suvirinimui ir išmontavimui, gali žymiai pagerinti remonto našumą ir sumažinti išlaidas.

2. Šildymo režimai

Šiuo metu remonto sistemoje yra trys šildymo režimai: viršutinis karštas oras + apatinis infraraudonieji spinduliai, viršutinis ir apatinis infraraudonieji spinduliai bei viršutinis ir apatinis karštas oras. Nėra galutinės išvados, kuris režimas yra geriausias. Viršutinė karšto oro sistema gali būti varoma ventiliatoriais arba oro siurbliais, o oro siurbliai paprastai yra pranašesni. Infraraudonųjų spindulių šildymas, ypač tolimojo infraraudonųjų spindulių, dažnai yra pageidaujamas, nes tolimųjų infraraudonųjų spindulių bangos yra nematomos šviesos, nejautrios spalvoms, o skirtingų medžiagų sugerties ir lūžio rodikliai yra vienodi, todėl jis yra efektyvesnis nei standartinis infraraudonųjų spindulių šildymas. Lituojant karštu oru, labai svarbu, kad PCB dugnas būtų šildomas, kad būtų išvengta deformacijos ir deformacijos dėl vienos pusės šildymo ir sutrumpėtų litavimo pastos lydymosi laikas. Šis apatinis šildymas ypač svarbus atliekant BGA pertvarkymą ant didelių lentų. Trys apatiniai BGA remonto įrangos šildymo režimai yra karštas oras, infraraudonieji spinduliai ir karštas oras + infraraudonieji spinduliai. Šildymas karštu oru užtikrina tolygų šildymą ir paprastai yra rekomenduojamas, o infraraudonųjų spindulių šildymas gali sukelti netolygų PCB šildymą. Karšto oro ir infraraudonųjų spindulių derinys dabar plačiai naudojamas Kinijoje.

3. Valdymo režimai

BGA remonto mašinose yra skirtingi valdymo režimai, įskaitant prietaisų valdymą, kurio remonto greitis yra mažas ir kyla pavojus, kad sudegins BGA lustus, ypač bešvinius. Palyginimui, aukščiausios klasės remonto mašinos gali naudoti PLC valdymą arba visišką kompiuterio valdymą, kad būtų galima atlikti tikslesnes operacijas.

4. Oro purkštukų pasirinkimas

Pasirinkite gerą karšto oro srauto antgalį, nes jis šildo be kontakto. Kaitinant, lydmetalis kiekvienoje BGA jungtyje lydosi vienu metu dėl aukštos temperatūros oro srauto, užtikrinant stabilią temperatūros aplinką viso perpylimo proceso metu ir apsaugant gretimus komponentus nuo konvekcinių karšto oro pažeidimų. Sėkmė priklauso nuo tolygaus šilumos pasiskirstymo ant pakuotės ir PCB padėklo, nepažeidžiant komponentų pakartotinio srauto metu.

Daugumos puslaidininkinių įtaisų, naudojamų BGA taisymo procese, atsparumo karščiui temperatūra yra nuo 240 laipsnių iki 600 laipsnių. BGA remonto sistemoms labai svarbu kontroliuoti šildymo temperatūrą ir užtikrinti vienodumą. Šilumos konvekcinis perdavimas apima šildomo oro pūtimą per purkštuką, suformuotą kaip remontuojamas elementas. Dėl oro srauto dinamikos, įskaitant laminarinius efektus, aukšto ir žemo slėgio sritis bei cirkuliacijos greitį, kartu su šilumos sugėrimu ir paskirstymu, karšto oro purkštukų sukūrimas vietiniam šildymui ir tinkamo BGA remonto užtikrinimas tampa sudėtinga užduotis. Bet koks slėgio svyravimas arba problemos, susijusios su suslėgto oro šaltiniu ar siurbliu, gali žymiai sumažinti mašinos veikimą.

5. Įvadas į esamas mašinas

DH-A2, pagamintas Shenzhen Dinghua Technology Development Co., Ltd., yra puikus pavyzdys. Dideliame šios mašinos dugne naudojamas infraraudonųjų spindulių šildymas, kurį sudaro šešios infraraudonųjų spindulių šildymo vamzdžių grupės, o mažame dugne naudojamas infraraudonųjų spindulių kaitinimo vėjas. Viršutinėje dalyje naudojamas karšto oro šildymas, sudarytas iš šildymo vielos gyvatuko ir aukšto slėgio dujų vamzdžio. Valdymo sistema veikia PLC režimu ir gali išsaugoti iki 200 temperatūros kreivių.

Privalumai:

a. Jame naudojami trys nepriklausomi šildymo korpusai, iš kurių du gali šildyti sekcijomis; vienas skirtas pastovios temperatūros šildymui, su galimybe išjungti penkis šildymo korpusus, kad sumažėtų energijos sąnaudos.

b. Optinė derinimo sistema leidžia patogiau ir greičiau atlikti lygiavimo operacijas.

c. PCB atraminiame rėme yra padėties nustatymo skylės, kad būtų galima greičiau ir lengviau pritvirtinti PCB, ypač netaisyklingos formos plokštėms.

d. Naudojant tris nepriklausomus šildymo korpusus pasiekiamas greitesnis temperatūros kilimo nuolydis, geriau atitinkantis bešvinio proceso reikalavimus.

e. Viršutinė temperatūros kontrolė naudoja išorinį oro slėgį, užtikrinantį stabilų oro slėgio šaltinį ir vienodą temperatūros pasiskirstymą.

f. Jutiklinio ekrano sąsaja leidžia realiu laiku reguliuoti temperatūros kreivę, todėl valdymas tampa patogesnis.

que puede almacenar 200 curvas de temperatura.
