Hot Air Smd Bga perdirbimo stotis

DH-A2 karšto oro smd bga perdirbimo stotis



1. DH-A2 BGA perdirbimo stoties taikymas



1.BGA komponentų taisymas: DH-A2 BGA perdirbimo stotis yra specialiai sukurta pažeistiems arba sugedusiems BGA komponentams taisyti.

schemos plokštės. Jis gali greitai ir tiksliai pašalinti ir pakeisti BGA lustus, užtikrinant, kad plokštė bus atkurta į pradinę

darbinė būklė.



2. BGA perdavimas: perdėliojimas yra BGA lusto litavimo rutulių pakeitimo procesas. DH-A2 BGA perdirbimo stotis gali efektyviai

nuimkite senus litavimo rutulius ir uždėkite naujus, užtikrindami, kad BGA lustas būtų tvirtai pritvirtintas prie plokštės ir

jokių ryšio problemų.



3. Mikrolitavimas: DH-A2 BGA perdirbimo stotis taip pat tinka smulkių komponentų mikrolitavimui ant grandinių plokščių. Gali susitvarkyti

mažus komponentus, tokius kaip rezistoriai, kondensatoriai ir diodai, lengvai, todėl tai yra universalus įrankis sudėtingoms pertvarkymo programoms.



4. Prototipo kūrimas: DH-A2 BGA perdirbimo stotis yra esminis prototipų kūrimo įrankis elektronikos pramonėje.

Jis gali greitai ir tiksliai pašalinti ir pakeisti prototipų plokščių komponentus, todėl inžinieriai gali išbandyti skirtingus dizainus ir

konfigūracijos, nereikalaujant brangios ir daug laiko reikalaujančios PCB gamybos.



Apibendrinant galima pasakyti, kad DH-A2 BGA perdirbimo stotis yra esminis įrankis taisant ir perdirbant BGA komponentus ant grandinių plokščių.

Dėl savo tikslumo, greičio ir universalumo jis plačiai naudojamas įvairiose pramonės šakose, todėl tai yra nepakeičiamas įrankis elektronikos inžinieriams.

ir technikai.

2. DH-A2 karšto oro smd bga perdirbimo stoties gaminio savybės



• Automatinis išlitavimas, montavimas ir litavimas.

• Būdingas didelis tūris (250 l/min), žemas slėgis (0,22 kg/cm2), žema temperatūra (220 laipsnių) visiškai garantuoja

BGA lustai elektrą ir puiki litavimo kokybė.

• Naudojant tylų ir žemo slėgio oro pūstuvą, galima reguliuoti tylų ventiliatorių, oro srautas gali būti

reguliuojama iki 250 l/min maksimaliai.

• Karšto oro kelių skylučių apvalaus centro atrama ypač naudinga didelėms PCB ir BGA, esančioms PCB centre. Venkite

šalto litavimo ir IC kritimo situacija.

• Apatinio karšto oro šildytuvo temperatūros profilis gali siekti net 300 laipsnių, o tai labai svarbu didelėms pagrindinėms plokštėms. Tuo tarpu

viršutinį šildytuvą galima nustatyti kaip sinchroninį arba savarankišką darbą.



3. Karšto oro smd bga perdirbimo stoties specifikacija

Galia	5300W
Viršutinis šildytuvas	Karštas oras 1200W
Bollom šildytuvas	Karštas oras 1200W, infraraudonieji 2700W
Maitinimas	AC220V± 10% 50/60Hz
Matmenys	L530*P670*A790 mm
Pozicionavimas	V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu
Temperatūros valdymas	K tipo termopora. uždaro ciklo valdymas. nepriklausomas šildymas
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Max 450*490 mm, min 22*22 mm
Tikslus darbo stalo derinimas	±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn
BGAchip	80*80-1*1 mm
Minimalus atstumas tarp drožlių	0.15 mm
Temperatūros jutiklis	1 (neprivaloma)
Grynasis svoris	70 kg

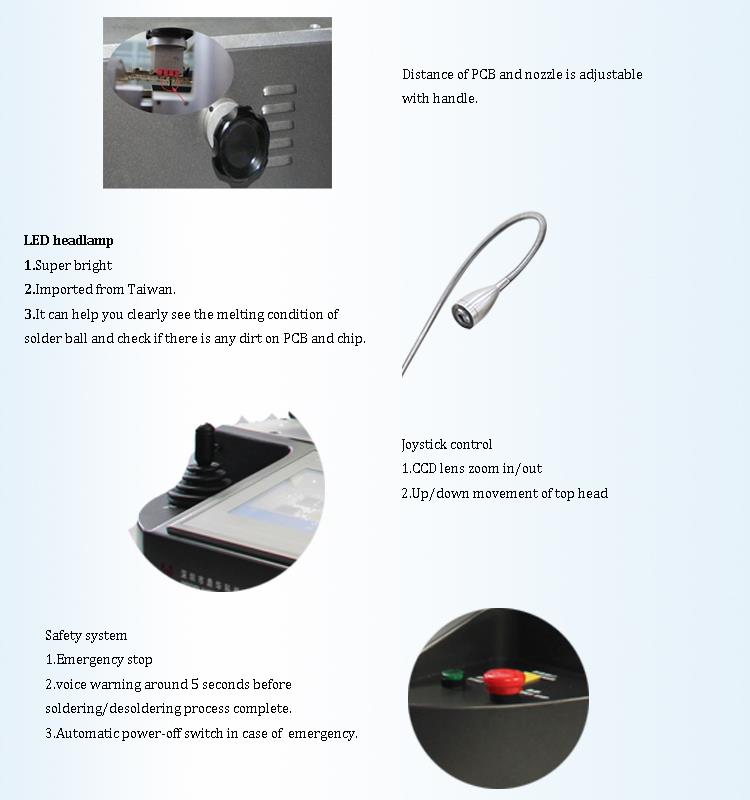

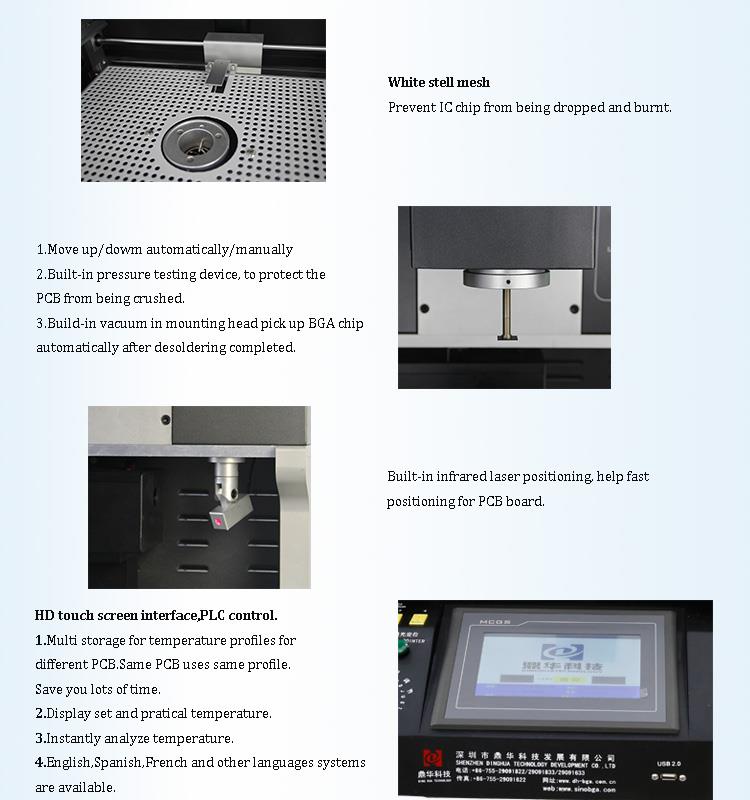

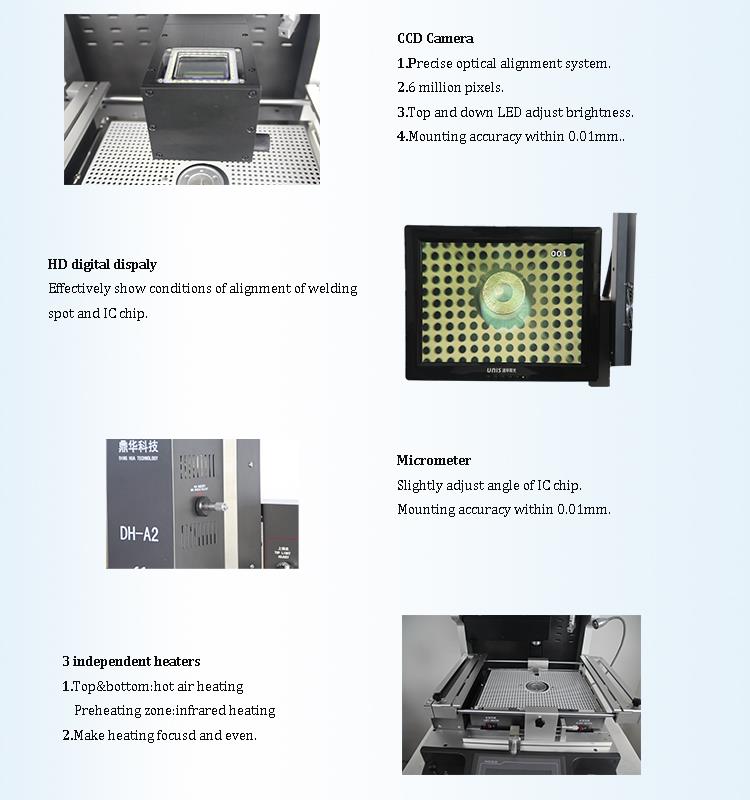

4. Informacija apie DH-A2 karšto oro smd bga perdirbimo stotį

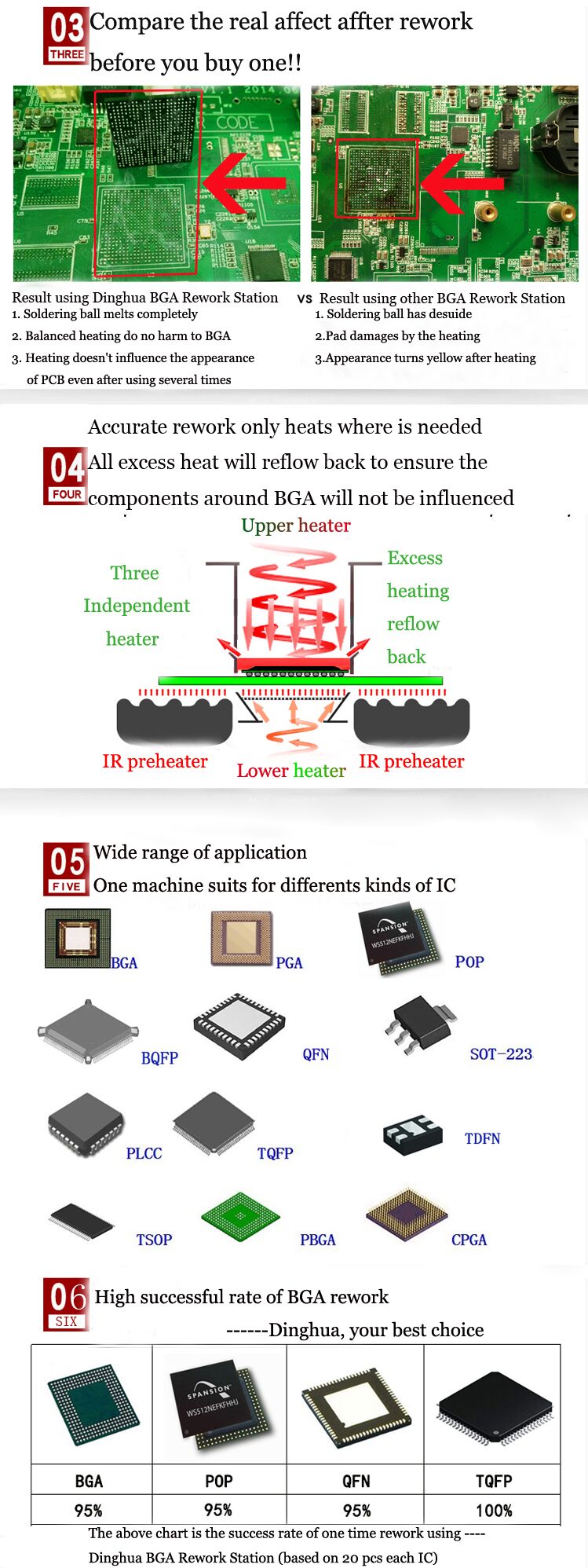

5. Kodėl verta rinktis mūsų DH-A2 BGA perdirbimo stotį?



6. DH-A2 BGA perdirbimo stoties sertifikatas



7. DH-A2 BGA perdirbimo stoties pakavimas ir išsiuntimas

8.Susijusios žinios apieDH-A2 karšto oro smd bga perdirbimo stotis



A) keletas klausimų, kuriuos galime pastebėti:

Pasirinkite tinkamą oro antgalį, nukreipkite oro antgalį į BGA lustą, kurį norite išimti, įkiškite temperatūros galą

matavimo kabelį į BGA perdirbimo stoties temperatūros matavimo sąsają ir įkiškite temperatūrą

matavimo galvutė BGA lusto apačioje. Nustatykite temperatūros kreivę pagal toliau pateiktą lentelę ir išsaugokite ją

kitam naudojimui.



2. Paleiskite BGA perdirbimo stotį. Praėjus tam tikram laikui, pincetu palieskite lustą be pertraukų. Čia tu

reikia būti atsargiems, kad jo nepaliestumėte per stipriai. Kai pincetas paliečia lustą ir gali šiek tiek judėti, tada lydymosi temperatūra

lustas pasiekiamas. Šiuo metu galite išmatuoti temperatūrą, tada pakeisti temperatūros kreivę ir ją išsaugoti.



3. Kai žinome lusto lydymosi temperatūrą, šią temperatūrą galima nustatyti kaip maksimalią litavimo temperatūrą,

o laikas paprastai yra apie 20 sekundžių įrangai. Tai metodas, leidžiantis nustatyti jūsų lusto temperatūrą

jis yra švininis arba bešvinis. Paprastai BGA paviršiaus temperatūra nustatoma į aukščiausią temperatūrą, kai yra faktinė temperatūra

švino temperatūra siekia 183 laipsnius. Kai tikroji bešvinio paviršiaus temperatūra pasiekia 217 laipsnių, BGA nustatoma paviršiaus temperatūra

iki maksimalios temperatūros.



B) Įkaitinimas iki pastovios temperatūros:

1. Pakaitinimas

Pagrindinis temperatūros išankstinio pašildymo ir šildymo skyriaus vaidmuo yra pašalinti drėgmę iš PCB plokštės, užkirsti kelią pūslių susidarymui,

ir iš anksto pašildykite visą PCB, kad išvengtumėte terminės žalos. Todėl įkaitinimo stadijoje reikia atkreipti dėmesį į tai, kad temperatūra

turėtų būti nustatytas tarp 60 ° C ir 100 ° C, o laikas gali būti valdomas maždaug 45 s, kad būtų pasiektas pašildymo efektas. Žinoma, į

Šiame žingsnyje galite pailginti arba sutrumpinti įšilimo laiką, atsižvelgdami į faktinę situaciją, nes priklauso nuo temperatūros padidėjimo

ant jūsų aplinkos.



2. Pastovi temperatūra

Antrojo pastovios temperatūros veikimo laikotarpio pabaigoje BGA temperatūra turi būti palaikoma tarp (be švino:

150–190 °C, su švinu: 150-183 °C). Jei ji per aukšta, vadinasi, mūsų nustatyta šildymo sekcijos temperatūra yra per aukšta Galite

nustatykite žemesnę šios sekcijos temperatūrą arba sutrumpinkite laiką. Jei ji per žema, galite padidinti pakaitinimo skyriaus temperatūrą

ir šildymo sekciją arba padidinkite laiką. (Be švino 150-190 laipsnis C, laikas 60-90s; su švino 150-183 laipsnis C, laikas 60-120s).



Šiame temperatūros skyriuje paprastai nustatome šiek tiek žemesnę temperatūrą nei šildymo skyriaus temperatūra. Tikslas yra

išlyginti temperatūrą litavimo rutulio viduje, kad bendra BGA temperatūra būtų vidutinė ir tos temperatūros būtų

lėtai nuleistas. Ir ši sekcija gali suaktyvinti srautą, pašalinti oksido ir paviršiaus plėvelę nuo lituojamo metalinio paviršiaus ir

paties srauto lakiųjų medžiagų, sustiprina drėkinimo efektą ir sumažina temperatūrų skirtumo poveikį. Faktinė temperatūra

Bandomasis litavimo rutulys pastovios temperatūros skyriuje turi būti valdomas (be švino: 170–185 laipsnių, švino 145–160 laipsnių), o laikas gali būti 30-50s.
