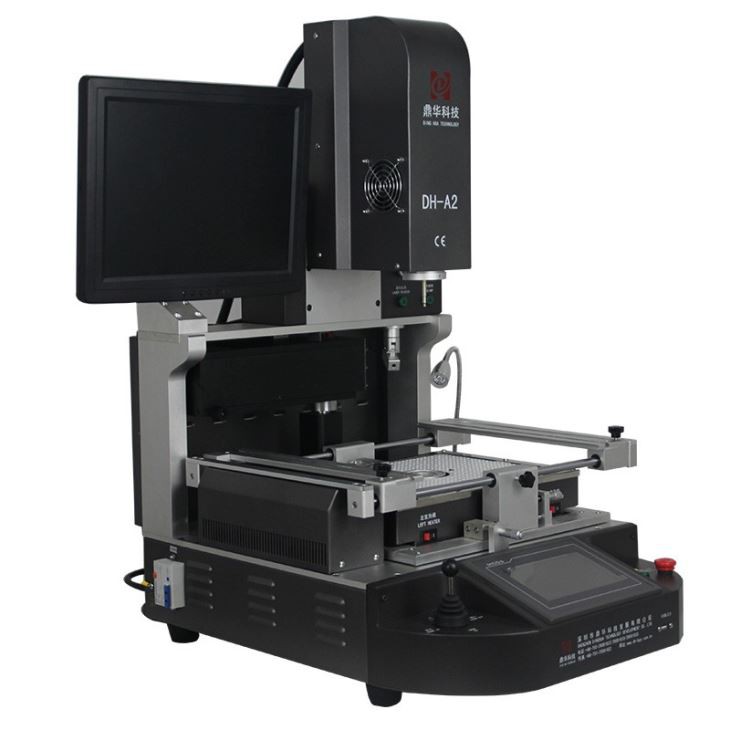

Infraraudonųjų spindulių litavimo stoties BGA aparatas nešiojamam kompiuteriui

Infraraudonųjų spindulių litavimo stotelės BGA aparatas nešiojamam kompiuteriui

IR ir karštas oras hibridiniam šildymui, kuris yra daug geresnis didelėms (daugiau nei 100 * 100 mm) pagrindinėms plokštėms, kurios yra lituojamos, išlituojamos ir šildomos, plačiai naudojamos gamyklose, laboratorijose ir remonto dirbtuvėse ir kt.

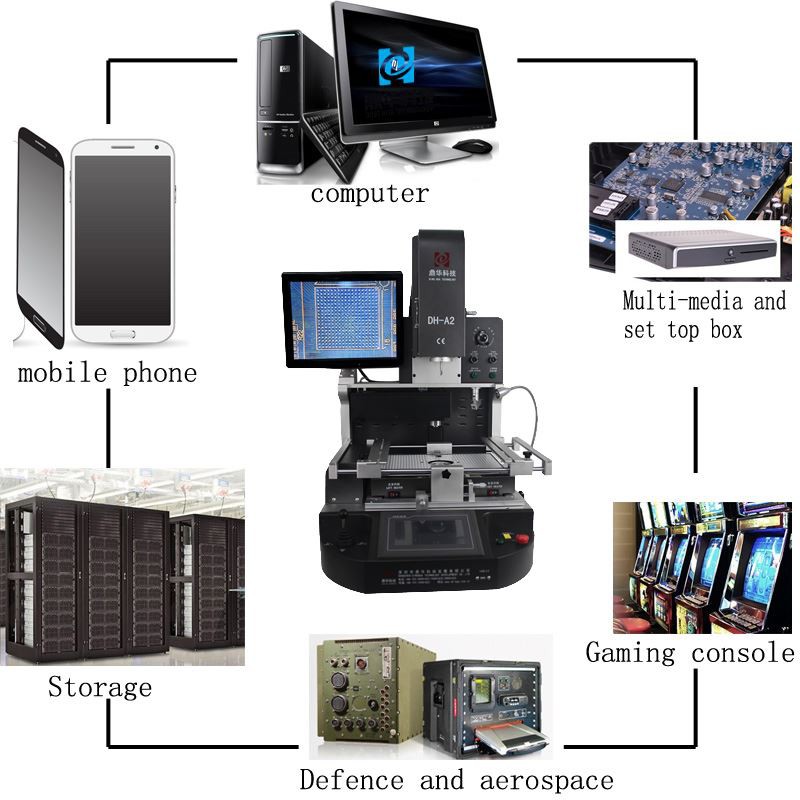

1. Infraraudonųjų spindulių litavimo stoties BGA aparato pritaikymas nešiojamam kompiuteriui

Norėdami lituoti, permušti, išlituoti kitokios rūšies lustai:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai ir pan.

2. Nešiojamo kompiuterio infraraudonųjų spindulių litavimo stoties BGA aparato gaminio savybės

* Stabilus ir ilgas tarnavimo laikas (suprojektuotas naudoti 15 metų)

* Gali pataisyti įvairias pagrindines plokštes su dideliu sėkmingumo rodikliu

* Griežtai kontroliuoti šildymo ir vėsinimo temperatūrą

* Optinio išlygiavimo sistema: tvirtinimas tiksliai per 0,01 mm

* Lengva valdyti. Kiekvienas gali išmokti juo naudotis per 30 minučių. Specialių įgūdžių nereikia.

3. SpecifikacijaInfraraudonųjų spindulių litavimo stotelės BGA aparatas nešiojamam kompiuteriui

4. Išsami informacija apieInfraraudonųjų spindulių litavimo stotelės BGA aparatas nešiojamam kompiuteriui

1. Viršutinis karšto oro siurblys ir kartu sumontuotas vakuuminis siurblys, kuris patogiai surenka lustą / komponentąlygiuojantis.

2. Optinis CCD su padalijusiu matymu tų taškų lustoje ir pagrindinėje plokštėje, vaizduojamoje monitoriaus ekrane.

3. Lusto (BGA, IC, POP ir SMT ir kt.) ekranas, palyginti su suderintais pagrindinės plokštės taškaisprieš litavimą.

4. 3 šildymo zonos, viršutinė karšto oro, apatinė karšto oro ir IR pašildymo zonos, kurios gali būti naudojamos mažoms iPhone pagrindinėms plokštėms, taip pat iki kompiuterio ir televizoriaus pagrindinėms plokštėms ir kt.

5. IR pakaitinimo zona padengta plieno tinkleliu, todėl šildymo elementai yra tolygiai ir saugesni.

6. Laiko ir temperatūros nustatymo valdymo sąsaja, temperatūros profiliai gali būti saugomi net 50,000 grupių.

5. Kodėl verta rinktis mūsų infraraudonųjų spindulių litavimo stotelės BGA aparatą nešiojamam kompiuteriui?

6. Nešiojamo kompiuterio infraraudonųjų spindulių litavimo stoties BGA aparato sertifikatas

UL, E-MARK, CCC, FCC, CE ROHS sertifikatai. Tuo tarpu, siekdama pagerinti ir tobulinti kokybės sistemą, Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

7. Infraraudonųjų spindulių litavimo stoties BGA aparato nešiojamam kompiuteriui pakavimas ir siuntimas

8. Siuntimas į BGA perdirbimo stotį

DHL, TNT, FEDEX, SF, jūrų transporto ir kitos specialios linijos ir kt. Jei norite kito pristatymo termino, pasakykite mums.

Mes jus palaikysime.

9. Mokėjimo sąlygos

Bankinis pavedimas, Western Union, kreditinė kortelė.

Praneškite mums, jei jums reikia kitos paramos.

10. BGA perdirbimo stoties DH-A2 naudojimo vadovas

11. Atitinkamos žinios aautomatinis perjungimo infraraudonųjų spindulių BGA remonto aparatas

                             Pagrindinės BGA remonto stoties žinios

1. Įprastos karšto oro SMD remonto sistemos principas yra toks: naudojant labai smulkų karšto oro srautą, kad jis susikauptų ant SMD kaiščių ir pagalvėlių, kad ištirptų litavimo jungtys arba iš naujo išlietų litavimo pasta, kad būtų užbaigta išmontavimo arba suvirinimo funkcija. Išmontavimui vienu metu naudojamas vakuuminis mechaninis įtaisas su spyruokle ir guminiu siurbimo antgaliu. Kai visos suvirinimo vietos išsilydo, SMD įrenginys švelniai įsiurbiamas. Karšto oro SMD remonto sistemos karšto oro srautas realizuojamas keičiamais įvairaus dydžio karšto oro purkštukais. Kadangi karšto oro srautas išeina iš šildymo galvutės periferijos, jis nepažeis SMD, pagrindo ar aplinkinių komponentų, o SMD nesunku išardyti ar suvirinti.

Skirtingų gamintojų remonto sistemų skirtumą daugiausia lemia skirtingi šildymo šaltiniai arba skirtingi karšto oro srauto režimai. Kai kurie purkštukai sukuria karšto oro srautą aplink SMD įrenginį ir jo apačioje, o kai kurie purkštukai tik purškia karštą orą virš SMD. Apsaugos įrenginių požiūriu geriau pasirinkti oro srautą aplink SMD įrenginius ir jų apačioje. Norint išvengti PCB deformacijos, būtina pasirinkti remonto sistemą su pakaitinimo funkcija PCB apačioje.

Kadangi BGA litavimo jungtys yra nematomos įrenginio apačioje, pakartotinio BGA suvirinimo metu perdirbimo sistemoje turi būti įrengta šviesos skaidymo matymo sistema (arba apatinė atspindžio optinė sistema), kad būtų užtikrintas tikslus išlygiavimas montuojant. BGA. Pavyzdžiui, „Dinghua Technology“, DH-A2, DH-A5 ir DH-A6 ir kt.

2.BGA remonto žingsniai

BGA taisymo veiksmai iš esmės yra tokie patys kaip tradiciniai SMD taisymo veiksmai. Konkretūs veiksmai yra tokie:

1. Pašalinkite BGA

(1) padėkite išmontuojamą paviršiaus surinkimo plokštę ant perdirbimo sistemos darbo stalo.

(2) pasirinkite kvadratinį karšto oro antgalį, atitinkantį įrenginio dydį, ir sumontuokite karšto oro antgalį ant viršutinio šildytuvo švaistiklio. Atkreipkite dėmesį į stabilų montavimą

(3) pritvirtinkite karšto oro antgalį ant prietaiso ir atkreipkite dėmesį į vienodą atstumą aplink įrenginį. Jei aplink įrenginį yra elementų, turinčių įtakos karšto oro antgalio veikimui, pirmiausia pašalinkite šiuos elementus, o po remonto suvirinkite atgal.

(4) pasirinkite siurbimo taurę (purkštuką), tinkamą išardomam įrenginiui, sureguliuokite siurbimo įtaiso vakuuminio neigiamo slėgio siurbimo vamzdžio aukštį, nuleiskite viršutinį siurbtuko paviršių, kad liestumėte įrenginį, ir įjunkite vakuuminio siurblio jungiklis.

(5) Nustatant išmontavimo temperatūros kreivę, reikia atkreipti dėmesį į tai, kad išmontavimo temperatūros kreivė turi būti nustatyta pagal įrenginio dydį, PCB storį ir kitas specifines sąlygas. Palyginti su tradiciniu SMD, BGA išmontavimo temperatūra yra apie 150 laipsnių aukštesnė.

(6) įjunkite šildymo galią ir sureguliuokite karšto oro kiekį.

(7) kai lydmetalis visiškai ištirpsta, prietaisas sugeriamas vakuumine pipete.

(8) pakelkite karšto oro antgalį, uždarykite vakuuminio siurblio jungiklį ir suimkite išardytą įrenginį.

2. Pašalinkite litavimo likučius nuo PCB padėklo ir nuvalykite šią vietą

(1) Nuvalykite ir išlyginkite PCB trinkelės litavimo likučius lituokliu, o valymui naudokite nesuvirintą pynimo diržą ir plokščią kastuvo formos lituoklio galvutę. Atkreipkite dėmesį, kad darbo metu nepažeistumėte padėklo ir litavimo kaukės.

(2) Nuvalykite srauto likučius valymo priemone, pvz., izopropanoliu arba etanoliu.

3. Drėgmės pašalinimas

Kadangi PBGA yra jautrus drėgmei, prieš montuojant būtina patikrinti, ar įrenginys nėra amortizuotas, ir nusausinti drėkinamąjį įrenginį.

(1) drėkinimo apdorojimo metodai ir reikalavimai:

Išpakuodami patikrinkite prie pakuotės pritvirtintą drėgmės rodymo kortelę. Kai nurodyta drėgmė yra daugiau nei 20 procentų (skaitykite, kai ji yra 23 laipsniai ± 5 laipsniai), tai reiškia, kad įrenginys buvo amortizuotas ir prieš montuojant įrenginį reikia nusausinti. Drėgmės pašalinimas gali būti atliekamas elektrinėje džiovinimo aukštoje temperatūroje ir kepamas 12-20h 125 ± laipsnių temperatūroje.

(2) atsargumo priemonės dėl drėgmės šalinimo:

a) prietaisas turi būti sukrautas į aukštai temperatūrai atsparų (didesnį nei 150 laipsnių) antistatinį plastikinį kepimo padėklą.

b) orkaitė turi būti gerai įžeminta, o ant operatoriaus riešo turi būti gerai įžeminta antistatinė apyrankė.

(1) Pulire e livellare la saldatura residua del pad PCB con saldatore e utilizzare la cinghia a treccia non saldata e la testa piatta del saldatore a forma di forcella per la pulizia. Prestare attenzione a non danneggiare il cuscinetto e la maschera di saldatura durante il funzionamento.

(2) pulire il residuo di flusso con un detergente come izopropanolo o etanolo.

3. Trattamento di deumidificazione

Poiché PBGA è sensibile all'umdità, è necessario verificare se il dispositivo è smorzato prima del montaggio e deumidificare il dispositivo smorzato.

(1) metodi e requisiti per il trattamento della deumidificazione:

Dopo il disimballaggio, controllare la scheda di visualizzazione dell'umidità allegata alla confezione. Quando l'umidità indicata è superiore al 20 procentų (leggere quando è di 23 ± 5 laipsniai), indica che il dispositivo è stato smorzato e che il dispositivo deve essere deumidificato prima del montaggio. La deumidificazione può essere eseguita in un forno elettrico per asciugatura e cotta per 12-20 ore a 125 ± laipsnių.

(2) precauzioni per la deumidificazione:

a) il dispositivo deve essere impilato in un vassoio di plastica antistatic resistente all alte temperatura (aukščiau 150 laipsnių) per la cottura.

b) il forno deve essere ben collegato a terra e il polso dell'operatore deve essere dotato di un braccialetto antistaco con una buona messa a terra
