3 šildymo zonų jutiklinis ekranas SMD perdirbimo stotis
Esame pirmaujanti BGA karšto oro ir infraraudonųjų spindulių apdorojimo stočių gamintoja ir tiekėja. Pristatome tiksliai suprojektuotą ir aukštos kokybės litavimo stotį su skaitmeniniu temperatūros valdymu. Šiuos gaminius galima įsigyti su skaitmeniniais indikatoriais, o mes siūlome šiuos gaminius įvairių dydžių, talpų ir skersmenų specifikacijų.
Aprašymas
1. 3 šildymo zonų jutiklinio ekrano SMD perdirbimo stoties gaminio savybės
Priimkite infraraudonųjų spindulių suvirinimo technologiją, kuri yra nepriklausoma.
Naudokite karšto oro šilumą, nesunku perpjauti šilumos proporcijų vėrimo tradiciją suvirinimo aparatą su sirocco.
Lengvai valdoma. Reikia tik pusvalandžio treniruotės. Gali valdyti šią mašiną.
Nereikia suvirinimo įrankių, juo galima suvirinti visus 2x2-80x80 mm komponentus.
Ši mašina turi 650W šildymo sistemą. plačiai iki 80x120 mm.
Karšto oro antgalis yra su išleidimo anga. Nelieskite perimetro mažo komponento. Gali būti tinkamas visiems komponentams, ypač Micro BGA komponentui.
2. 3 šildymo zonų jutiklinio ekrano SMD perdirbimo stoties specifikacija
| Galia | 4800W |
| Viršutinis šildytuvas | Karštas oras 800W |
| Apatinis šildytuvas | Karštas oras 1200W, infraraudonieji 2700W |
| Maitinimas | AC220V±10% 50/60Hz |
| Matmenys | L800*P900*A750 mm |
| Padėties nustatymas | V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu |
| Temperatūros valdymas | K tipo termopora, uždaro kontūro valdymas, nepriklausomas šildymas |
| Temperatūros tikslumas | ±2 laipsniai |
| PCB dydis | Maks. 450*500 mm.Min. 20*20 mm |
| Tikslus darbo stalo derinimas | ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn |
| BGAchip | 80*80-1*1 mm |
| Minimalus atstumas tarp drožlių | 0.15 mm |
| Temperatūros jutiklis | 4 (neprivaloma) |
| Grynasis svoris | 36 kg |

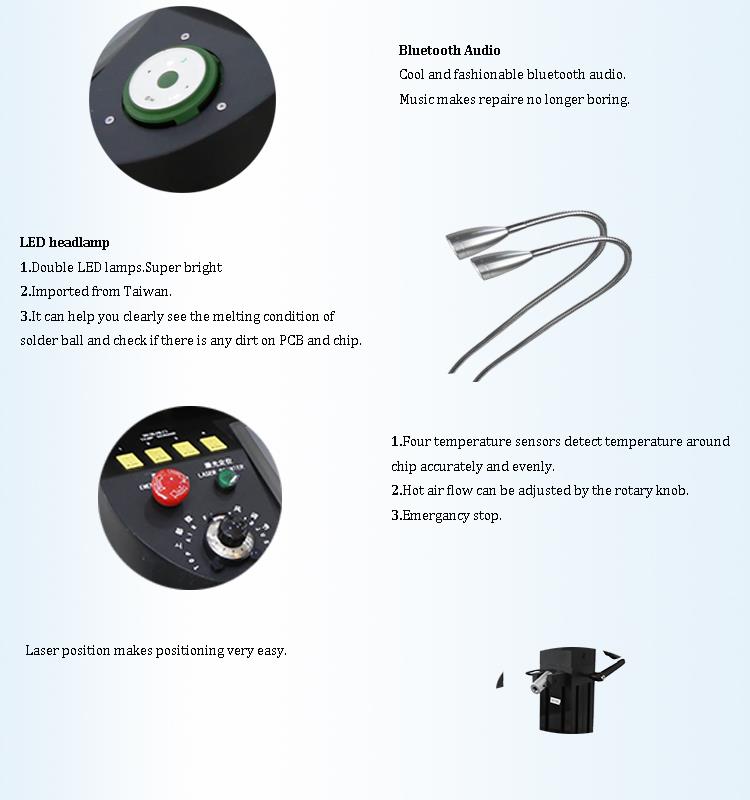

3. Išsami informacija apie 3 šildymo zonų jutiklinį ekraną SMD perdirbimo stotis
1.HD jutiklinio ekrano sąsaja;
2.Trys nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);

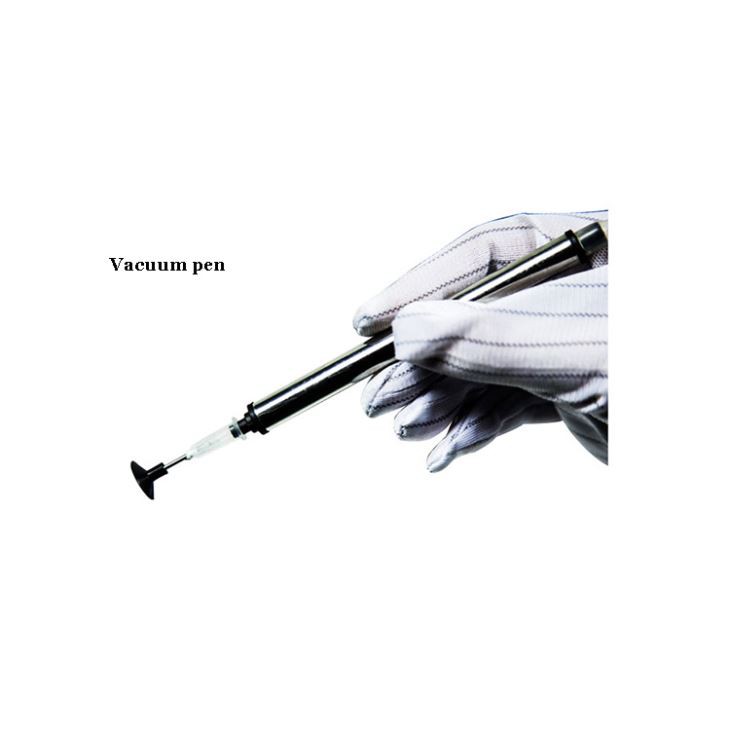

3. Vakuuminis rašiklis;
4.Led priekinis žibintas.
4. Kodėl verta rinktis mūsų 3 šildymo zonų jutiklinio ekrano SMD perdirbimo stotį?
5. 3 šildymo zonų jutiklinio ekrano SMD perdirbimo stoties sertifikatas
6. 3 šildymo zonų jutiklinio ekrano SMD perdirbimo stoties pakavimas ir siuntimas
7.Susijusios žinios
Kokios yra SMT pataisų proceso atsargumo priemonės?
Laikymo temperatūra: Rekomenduojama, kad laikymo temperatūra šaldytuve būtų 5 laipsniai -10 laipsniai, darykite
nenukristų žemiau 0 laipsnio.
Išvykimo principas: turite laikytis principo „pirmas įeina“, „pirmas išeina“ ir neleiskite, kad litavimo pasta kauptųsi.
šaldiklyje per ilgai.
Atšildymo reikalavimai: Išėmus litavimo pastą iš šaldiklio, natūraliai atitirpinkite mažiausiai 4 valandas.
Atšildymo metu neatidarykite dangtelio.
Gamybos aplinka: Rekomenduojama, kad parduotuvės temperatūra būtų 25±2 laipsniai ir santykinė oro drėgmė
turėtų būti 45%-65%RH.
Naudota pasta: Atidarius dangtelį, rekomenduojama sunaudoti per 12 valandų. Jei reikia saugoti, prašome
naudokite švarų, tuščią butelį, uždarykite jį ir vėl įdėkite į šaldiklį.
Ant plieninio tinklo uždėtos pastos kiekis: pirmą kartą ant plieninės vielos uždėtos litavimo pastos kiekis
laikas spausdinant ir valcuojant neturi viršyti 1/2 grandiklio aukščio.
Antra, atliekant SMT lusto apdorojimo spausdinimo darbus, reikia atkreipti dėmesį į:
1. Grandiklis: geriausia, kad grandiklio medžiaga būtų plieninis grandiklis, kuris yra palankus formavimui ir pašalinimui
litavimo pastos, atspausdintos ant PAD.
Valytuvo kampas: rankinis spausdinimas yra 45-60 laipsnių; mašininis spausdinimas yra 60 laipsnių.
Spausdinimo greitis: rankinis 30-45mm/min; spausdinimo mašina 40mm-80mm/min.
Spausdinimo aplinka: temperatūra yra 23±3 laipsniai, o santykinė oro drėgmė – 45%-65%RH.
2. Plieninis tinklelis: Plieninio tinklelio angos Pagal gaminio reikalavimus pasirinkite tinklelio storį
plieno tinklelis ir angos forma bei santykis.
QFP\CHIP: lustai, kurių centro žingsnis yra mažesnis nei 0,5 mm ir 0402, turi būti iškirpti lazeriu.
Plieninio tinklelio bandymas: Plieninio tinklo įtempimo bandymas atliekamas kartą per savaitę ir reikalinga įtempimo vertė
būti 35 N/cm ar daugiau.
Nuvalykite trafaretą: spausdindami 5-10 vnt PCB iš eilės, nuvalykite švariu valytuvu. Geriausia nenaudoti skudurų.
3. Valiklis: IPA tirpiklis: valant trafaretus geriausia naudoti IPA ir alkoholio tirpiklį. Neįmanoma naudoti
chloro turinčių tirpiklių, nes bus sunaikinta pastos sudėtis ir bendra kokybė
būti paveiktas.
