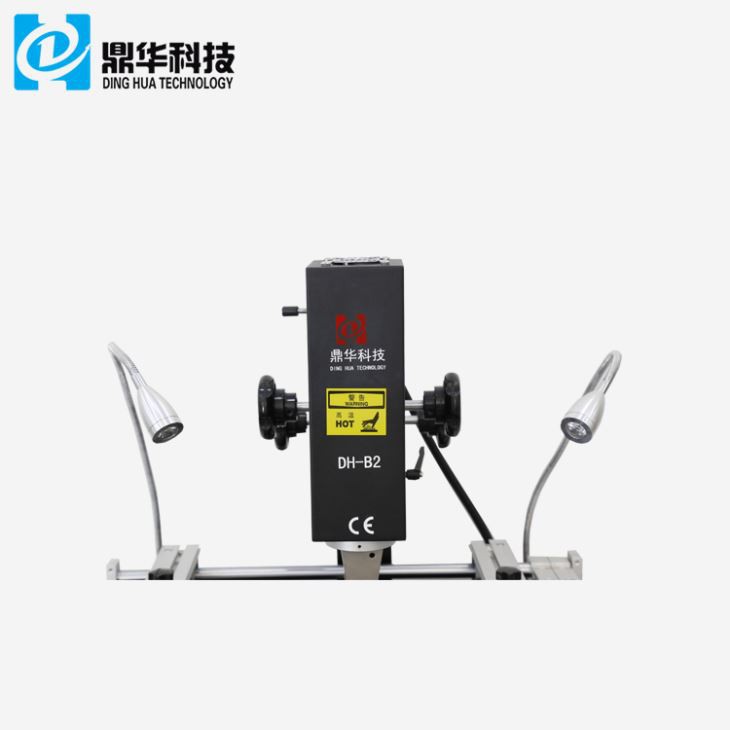

Karšto oro jutiklinis ekranas SMD perdirbimo stotis
DH-B2 leidžia lengviau montuoti ir išimti kiauryminius ir paviršinius montavimo komponentus nei įprasti stalviršio metodai“ ir „sumažina šiluminį įtampą dėl temperatūrų skirtumų surinkimo ir perdirbimo metu“ ir „leidžia ant rutulinių tinklelių masyvų ir kitų paslėptų kaiščių komplektų montuoti. svetainę.
Aprašymas
1. Karšto oro jutiklinio ekrano SMD perdirbimo stoties gaminio savybės
1. Pirmoje ir antroje temperatūros zonose galima nustatyti 8 segmentų (aukštyn/žemyn) temperatūros profilius
ir 8 pastovios temperatūros profilis. O bga perdirbimo stotis gali sutaupyti 10 tūkst
temperatūros profiliai tolal.
2. Trečioji yra pakaitinimo zona, užtikrinanti, kad perdirbimo proceso metu PCB įkaistų visą.
3. DH-B2 BGA Rework Station gali būti prijungtas prie kompiuterio su įmontuotu PC RSS nuosekliuoju prievadu ir
pateikiamas kartu su programinės įrangos kompaktiniu disku
4. Viršutinio ir apatinio šildymo temperatūros profiliai veikia nepriklausomai, kai DH-B2
BGA perdirbimo stotis veikia, o kryžminio srauto ventiliatorius gali padėti greitai atvėsti PCBA
apsaugoti nuo PCBA deformacijos.
2. Specifikacija
| Galia | 4800W |
| Viršutinis šildytuvas | Hol air 800W |
| Apatinis šildytuvas | Karštas oras 1200W. Infraraudonųjų spindulių 2700W |
| Maitinimas | AC220V+10% 50/60Hz |
| Matmenys | L800*P900*A750 mm |
| Padėties nustatymas | V formos griovelio PCB palaikymas. ir su išoriniu universaliu tvirtinimu |
| Temperatūros kontrolė | K tipo termopora, uždaro kontūro valdymas, nepriklausomas šildymas |
| Temperatūros tikslumas | ±2 laipsniai |
| PCB dydis | Maks. 450*500 mm, Min. 20*20 mm |
| Tikslus darbo stalo derinimas | ±15 mm pirmyn/atgal, t15 mm dešinėje kairėje |
| BGAchip | 80*80-1*1 mm |
| Minimalus atstumas tarp drožlių | 0.15 mm |
| Temperatūros jutiklis | 4 (neprivaloma) |
| Ne svoris | 36 kg |

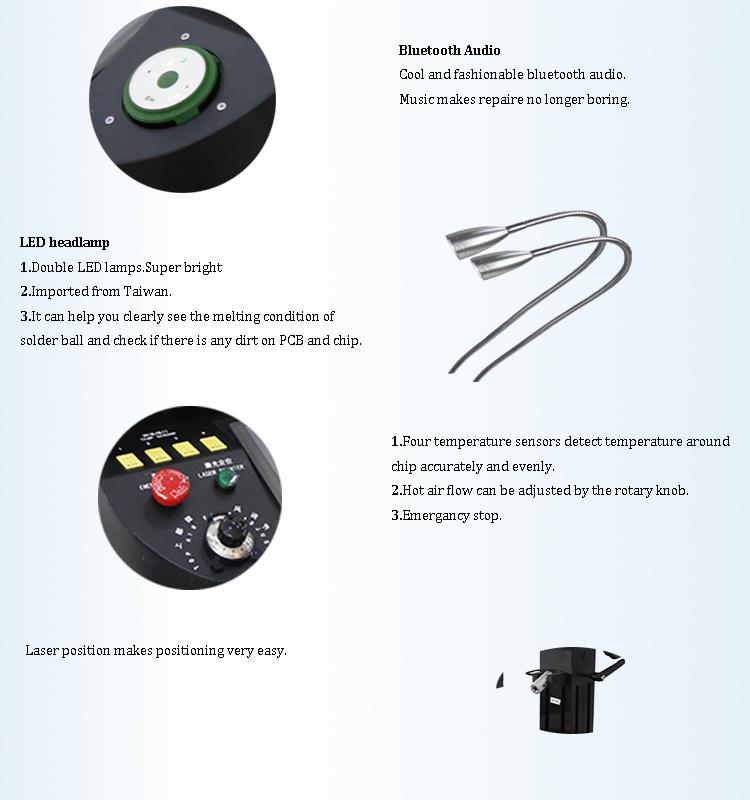

3. Karšto oro jutiklinio ekrano SMD perdirbimo stoties detalės
1.HD jutiklinio ekrano sąsaja;
2.Trys nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);
3. Vakuuminis rašiklis;
4.Led priekinis žibintas.

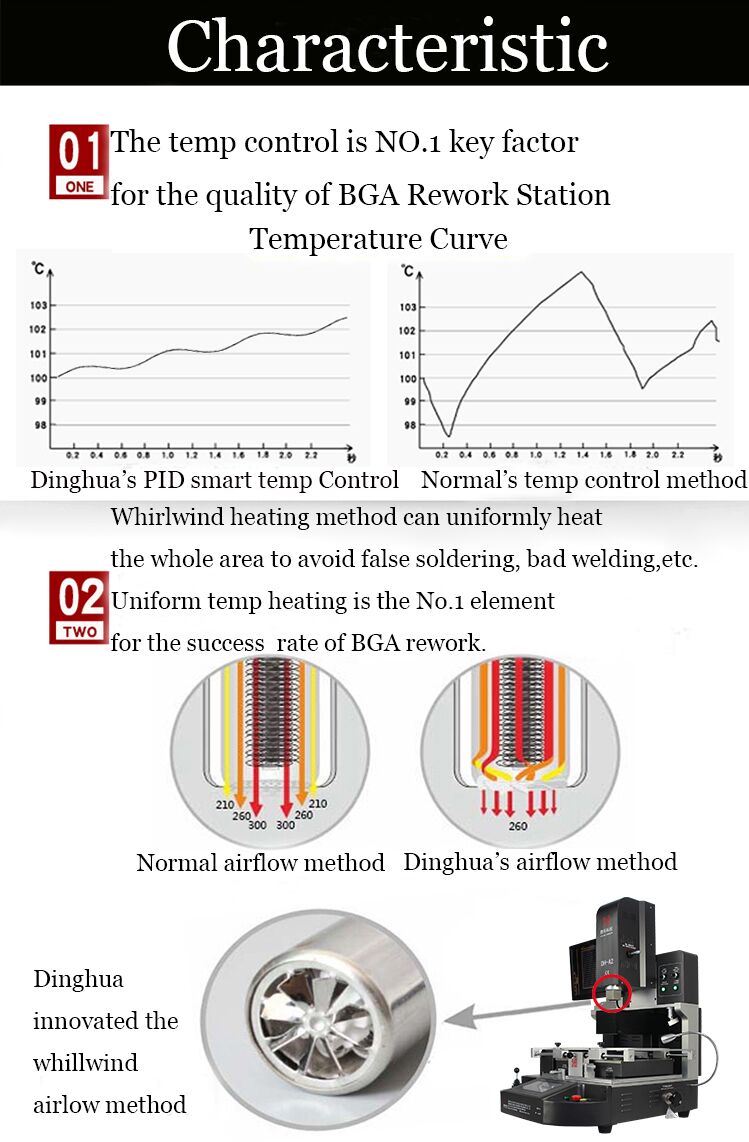

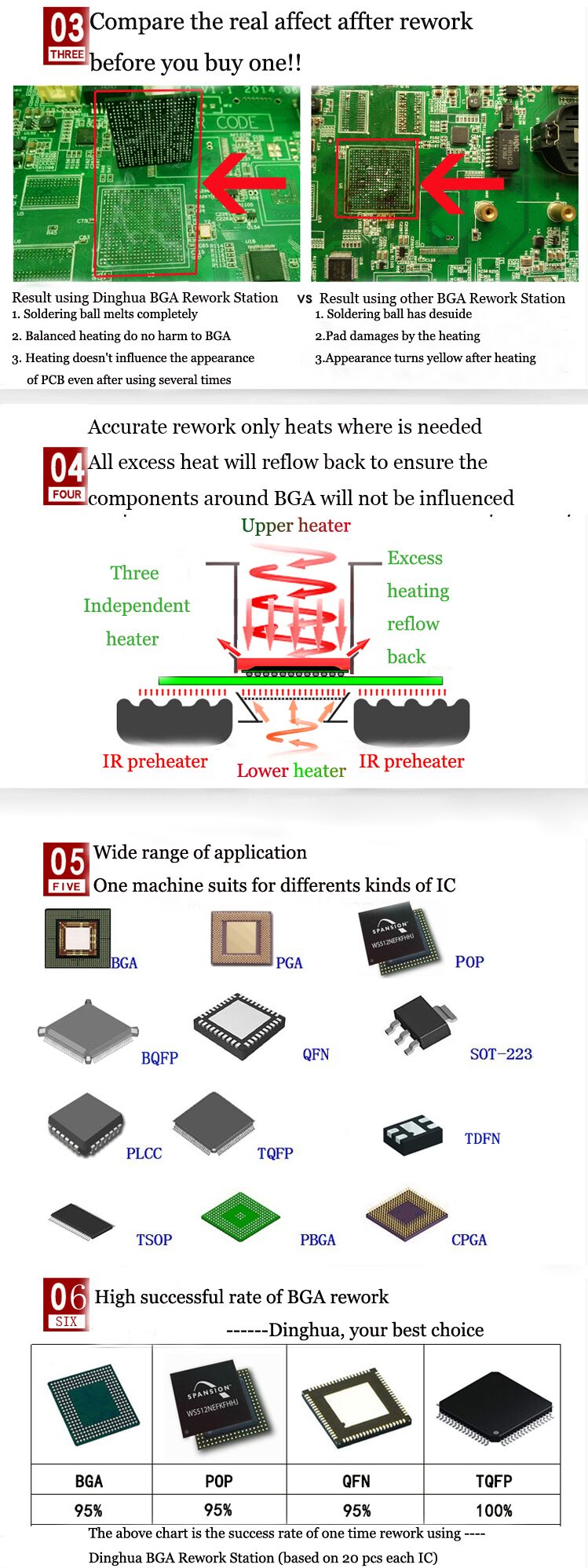

4. Kodėl verta rinktis mūsų karšto oro jutiklinio ekrano SMD perdirbimo stotį?
5.Pažymėjimas

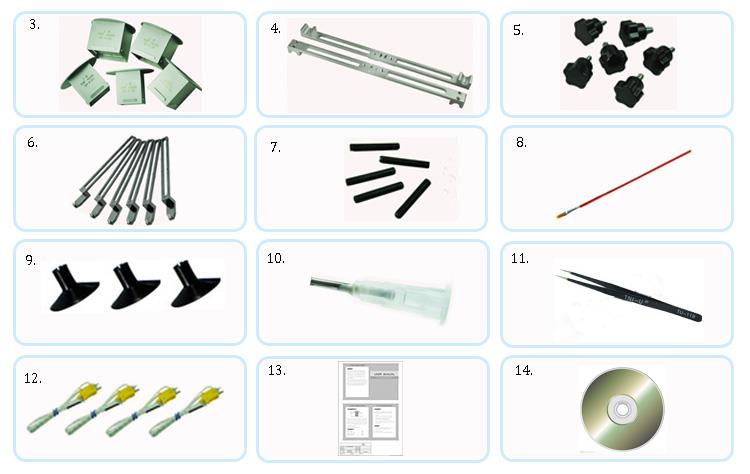

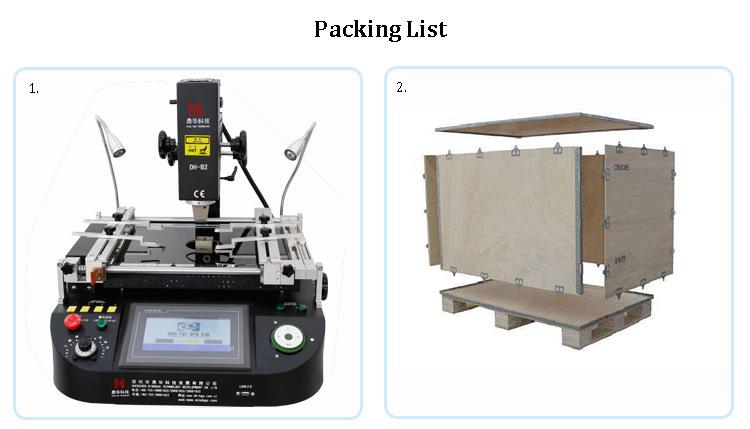

6. Karšto oro jutiklinio ekrano SMD perdirbimo stoties pakavimas ir siuntimas
8.Susijusios žinios
Atsargumo priemonės naudojant trafaretą
1. plieninio tinklo švara
Kodėl plauti trafaretus?
Garantinis litavimo pastos spausdinimas
Trafaretus laikykite gerai nuplėštus
Sumažinkite spausdinimo tiltelį
Venkite apvirtimo, subyrėjimo ir kitų spausdinimo klaidų
Būkite atsargūs:
1. Kad trafaretas būtų švarus, įsitikinkite, kad trafaretas yra apsaugotas nuo dulkių.
2. Trafaretą reikia nuvalyti iš karto po naudojimo, kad litavimo pastos likučiai nesustingtų ir nesustingtų.
pašalinti.
3. Trafaretai dedami ant tam skirtos lentynos ir statomi vertikaliai. Plokštės ir plokštės turi būti izoliuotos
vienas nuo kito (gali būti filmuojami), krauti ir kontaktuoti vienas su kitu draudžiama. Dėl trafaretų, kad
laukia, kol bus išvalytos, jų negalima dėti atsitiktinai, kad būtų išvengta atsitiktinio sugadinimo.
2. Atsiradus toliau nurodytiems sutrikimams, naujai paruoštą trafaretą reikia pakeisti, o seną trafaretą nuvalyti.
1. Jau atidaryta litavimo pastos statinė viršija galiojantį naudojimo laiką;
2. Trafaretas naudotas 8 valandas;
3. Plieninio tinklelio užkimšimas (partijinės gamybos defektai „nepilnas litavimo pastos spausdinimas“);
3. plieninio tinklo valymo būdas
1. Internete: automatiškai nuvalykite kas 5 vnt.;
2. Off-line tipas: valymas rankomis, rankinis valymas alkoholiu po šviesa;
3. Neprisijungus: ultragarso valymo įranga;
4. Plieninio tinklo įtempimo bandymas
1. Po kiekvieno valymo neprisijungus turi būti patikrintas trafareto įtempimas;
2. Išmatuokite bent penkis įtempimo taškus (keturi kampai + centriniai taškai);
3 įtempimas paprastai yra didesnis nei 30 N;
5.trafaretų valdymas
1. Trafaretų tarnavimo laikas turi būti nurodytas ir veiksmingai stebimas. Trafaretai, kurie viršija
tarnavimo laikas turėtų būti nutrauktas. Draudžiama naudoti trafaretus ilgesniam naudojimui. (paprastai 100,000 kartų)
2. Kiekvienas trafaretas turi būti sunumeruotas ir aiškiai nurodyti gaminius, kuriuos galima naudoti vienam trafaretui.
3. Kiekvienas trafaretas visada turi turėti atsarginių dalių, kad jį būtų galima nedelsiant pakeisti
susidaro nenormali situacija.
6. plieno tinklelio poveikis litavimo pastos spausdinimui
Trafareto storis ir plieno tinklelio angos dydis nustato litavimo pastos kiekį
atspausdinta. Perteklinė litavimo pasta sukels tiltelį. Per mažai litavimo pastos gali nepakakti lydmetalio arba
dvertentinis lydmetalis. Plieninio tinklelio angos forma ir plieninio tinklelio sienelės lygumas
taip pat turi įtakos litavimo pastos pašalinimo kokybei.
