IR BGA pertvarkymo stotis
The IR6500 BGA machine is a ball grid array rework station, which is used for repairing and reworking printed circuit boards (PCBs) that contain BGA components. BGA components are integrated circuits that are mounted onto a PCB using a grid of balls as the means of electrical interconnection, instead of traditional leads. The IR6500 BGA machine yra su 2 IR šildymo, skaitmeninėmis plokštės ir išbandytos temperatūros kabelis, kurie naudojami BGA komponentams pašalinti ir pakeisti pertvarkymo proceso metu .
Aprašymas
1. Klaviatūros kompiuterio BGA pakartotinio darbo mašinos taikymas
AnIR BGA pertvarkymo stotisyra specializuotas įrankis, naudojamas „Ball Grid“ masyvo (BGA) komponentams pašalinti ir pakeisti PCBS, naudojant PCBS, naudojantinfraraudonųjų spindulių (IR) šildymas. Skirtingai nuo karšto oro stočių, jis šildo komponentustolygiai ir švelniai, sumažinant šilumos pažeidimo riziką ar komponentų perjungimą
Kompiuterio, išmaniojo telefono, nešiojamojo kompiuterio, „MacBook Logic“ lentos, skaitmeninės kameros, oro kondicionieriaus, pagrindinės plokštės,
TV ir kiti elektroniniai prietaisai
Medicinos pramonės, komunikacijos pramonės, automobilių pramonės ir kt. Įranga .
Tinka įvairių rūšių žetonams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDF N, TSOP, PB GA, CPGA,
LED lustas .
2.Klaviatūros kompiuterio „BGA“ pertvarkymo mašinos produktų ypatybės
(Klaviatūros kompiuteris „BGA“ pertvarkymo mašina)
3. specifikacija
| BGA pakartotinio darbo stoties mašinos maitinimo šaltinis | 110 ~ 250V 50/60Hz BGA pertvarkymo mašinos kaina Indijoje |
| Įvertinta galia | 2300W |
| Viršutinė IR | 450W |
| Apatinė IR | 1800W |
| Padėties nustatymas | „V-Groove“, kilnojama platforma su universaliais įrenginiais |
| BGA pakartotinio darbo sistemos temperatūros valdymas | K tipo termoelementas, uždaras ciklas |
| Geriausio BGA pertvarkymo mašinos temperatūros tikslumas | 2 laipsnis „BGA BGA Repair Machine“ nešiojamojo kompiuterio pagrindinei plokštei |
| PCB dydis | 320*360 mm |
| Lusto dydis | 2*2 ~ 80*80 mm |
| Temperatūros bandymo prievado BGA pertvarkymo įrankiai | 1 vnt |
| Dimensija | L480*W370*H390mm |
| Bendras svoris | 15,5 kg |
4. detalė
(Klaviatūros kompiuteris „BGA“ pertvarkymo mašina)
1. dvi infraraudonųjų spindulių šildymo zonos;
2. LED priekinis žibintas;
3. prietaisų skydelio veikimas;
4. li mit bar .
IR6500 BGA pertvarkymo mašinadažniausiai naudojamas elektronikos remonto ir gamybos aplinkoje, kad būtų galima taisyti ir pakeisti BGA komponentus ant spausdintų plokščių (PCBS) . Bendrosios IR6500 pritaikymo:
- PCB remontas: Naudojamas pažeistiems ar sugedusiems BGA komponentams pašalinti iš PCBS ir pakeisti juos naujais .
- PCB atnaujinimas: Įgalinamas pasenusių ar pasenusių BGA komponentų keitimas naujesnėmis, sudėtingesnėmis versijomis .
- PCB gamyba: Padeda BGA komponentus įdėti į PCB gamybos proceso metu .
- Atvirkštinė inžinerija: Padeda analizuoti ir ištirti BGA komponentų projektavimą PCB .
- Prototipo kūrimas: Palaiko PCB, turinčių BGA komponentų, prototipų kūrimą ir bandymą .
IR6500 BGA pertvarkymo mašina yra svarbi priemonė įmonėms ir asmenims, dalyvaujantiems elektroninių prietaisų, naudojančių BGA komponentus ., remonto ir gamybos srityje

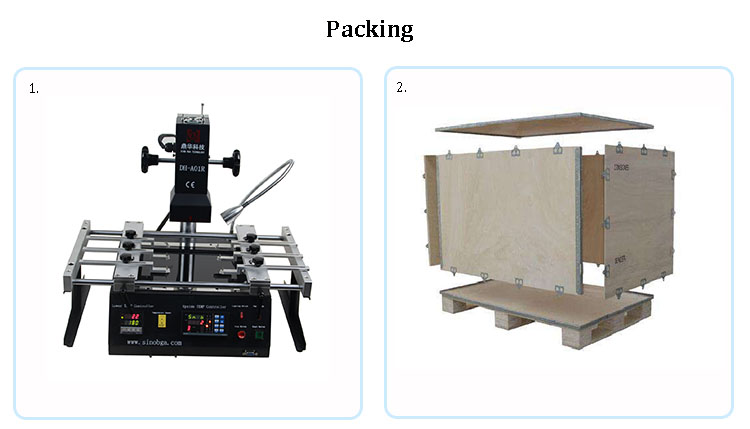

6. pakavimas ir siuntimas
(Klaviatūros kompiuteris „BGA“ pertvarkymo mašina)
7. Susijusios žinios
AnIR BGA (infraraudonųjų rutulinių tinklelio masyvas) pertvarkymo stotisyra specializuota mašina, naudojama BGA komponentų pašalinimui ir pakeitimui ant spausdintų grandinių plokščių (PCBS) ., ji paprastai naudojainfraraudonųjų spindulių šildymo technologijaNorėdami vienu metu šildyti tiek PCB, tiek BGA komponentą, leidžiantį saugiai pašalinti ir pakeisti komponentą .
BGA pertvarkymo stotys yra įvairių dydžių ir konfigūracijų, pradedant mažais stendo blokais ir baigiant didelėmis, kelių zonų sistemomis .
Pagrindinis „IR BGA“ pertvarkymo stoties nauda yra jos galimybė tolygiai šildyti BGA komponentus, sumažinant komponento arba PCB pažeidimo riziką pertvarkymo proceso metu . Tai daro IR BGA pertvarkymo stotis būtini PCB remonto ir gamybos priemonės, ypač pramonės šakose, kur didelis patikimumas yra svarbus reikalavimas .}
