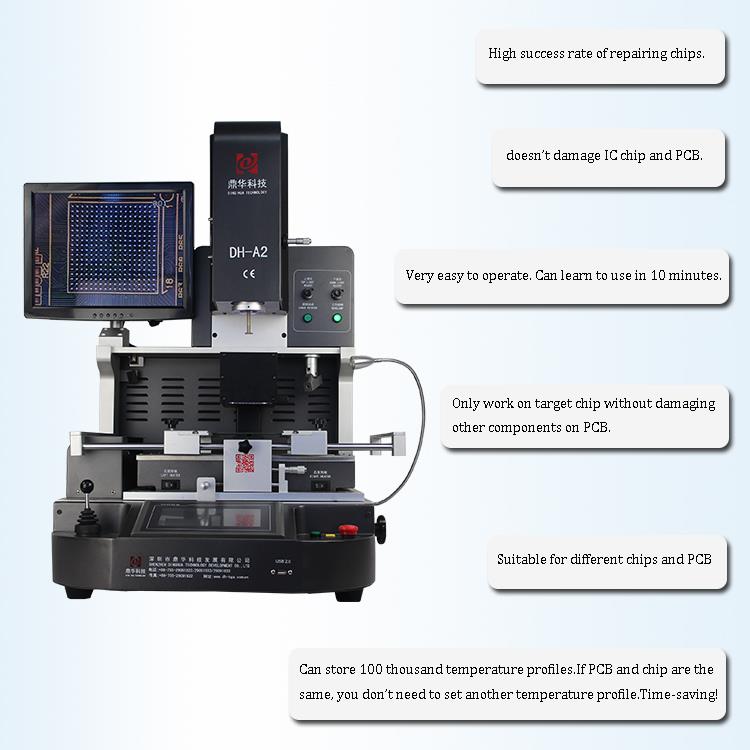

3 šildymo zonų jutiklinis ekranas BGA perdirbimo mašina

1. Taikymas

Tinka įvairių elektroninių gaminių PCB.

Kompiuterio, išmaniojo telefono (iPhone, Huawei, Samsung), nešiojamojo kompiuterio, MacBook loginės plokštės, skaitmeninio fotoaparato, oro kondicionieriaus, televizoriaus ir kitos medicinos pramonės, ryšių pramonės, automobilių pramonės ir kt. elektroninės įrangos pagrindinė plokštė.

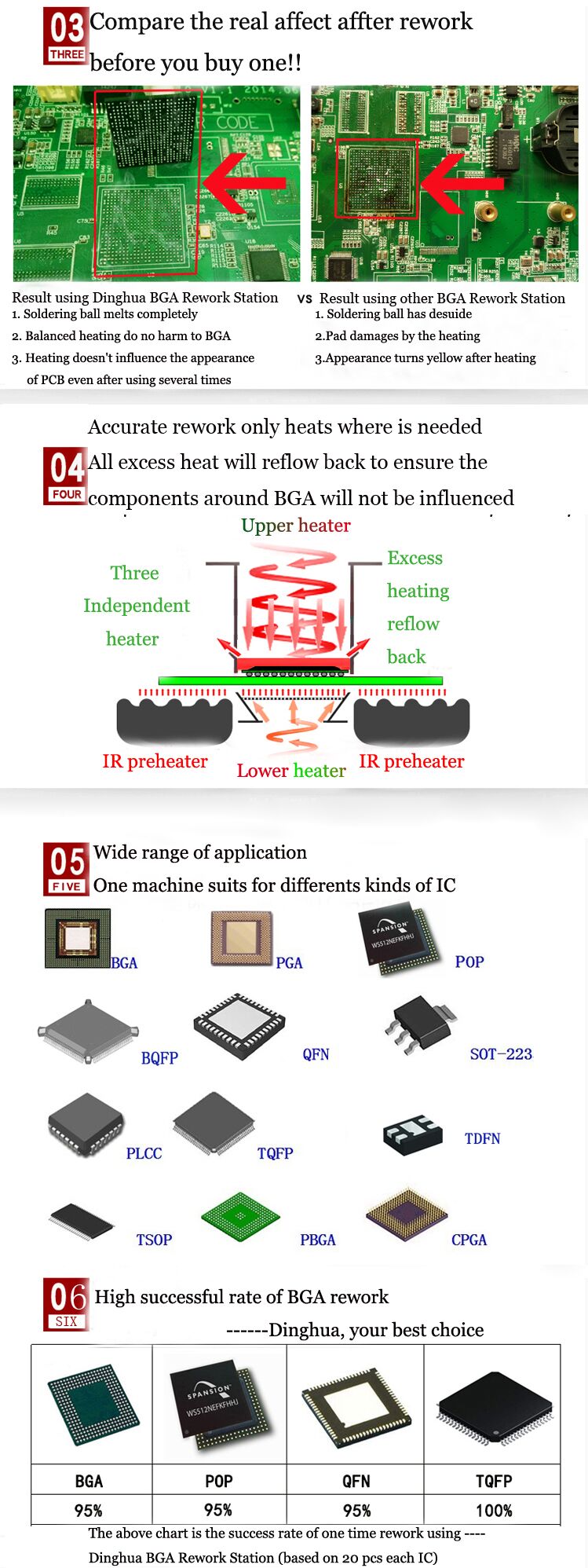

Tinka įvairių tipų lustams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED lustai.

2. Gaminio ypatybės



• Automatinis išlitavimas, montavimas ir litavimas.

• Tiksli optinio išlygiavimo sistema

Panasonic CCD kameros objektyvas efektyviai padidina išlygiavimo tikslumą ir sėkmingo taisymo rodiklį. Vaizdas rodomas monitoriaus ekrane.

• Viršutinis karšto oro srautas yra reguliuojamas, kad atitiktų bet kokių skiedrų poreikį

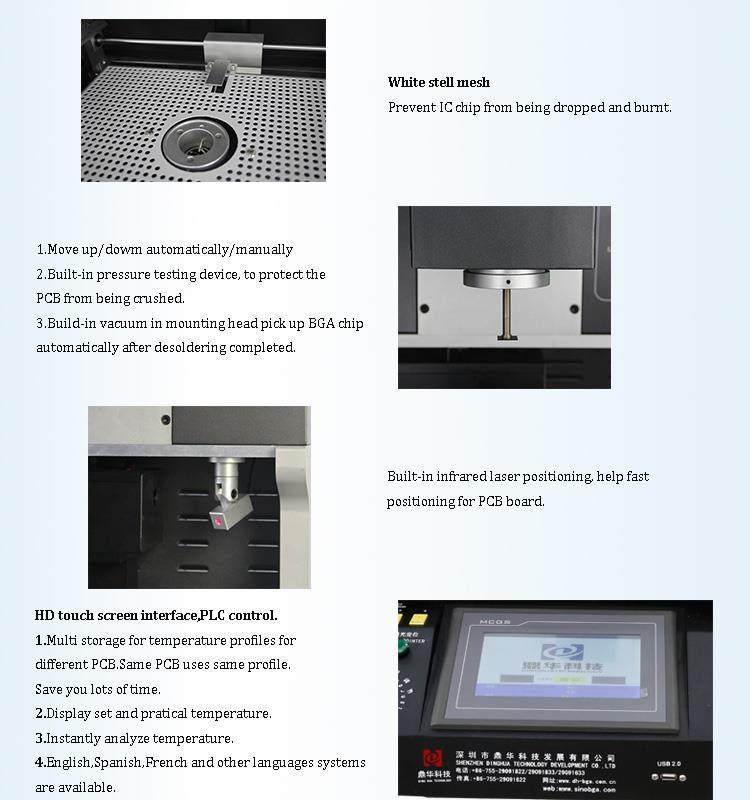

• Integruotas infraraudonųjų spindulių lazerio padėties nustatymas, padeda greitai nustatyti PCB padėtį.

• Viršutinė šildymo galvutė ir tvirtinimo galvutė 2 viename.

• Montavimo galvutė su įmontuotu slėgio tikrinimo įtaisu, kad apsaugotų PCB nuo suspaudimo.

3. Specifikacija

Galia	5300w
Viršutinis šildytuvas	Karštas oras 1200w
Apatinis šildytuvas	Karštas oras 1200W. Infraraudonųjų spindulių 2700w
Maitinimas	AC220V±10% 50/60Hz
Matmenys	L530*P670*A790 mm
Padėties nustatymas	V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu
Temperatūros valdymas	K tipo termopora, uždaros kilpos valdymas, nepriklausomas šildymas
Temperatūros tikslumas	±2 laipsniai
PCB dydis	Maks. 450*490 mm, min 22*22 mm
Tikslus darbo stalo derinimas	±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn
BGA lustas	80*80-1*1 mm
Minimalus atstumas tarp drožlių	0.15 mm
Temperatūros jutiklis	1 (neprivaloma)
Grynasis svoris	70 kg

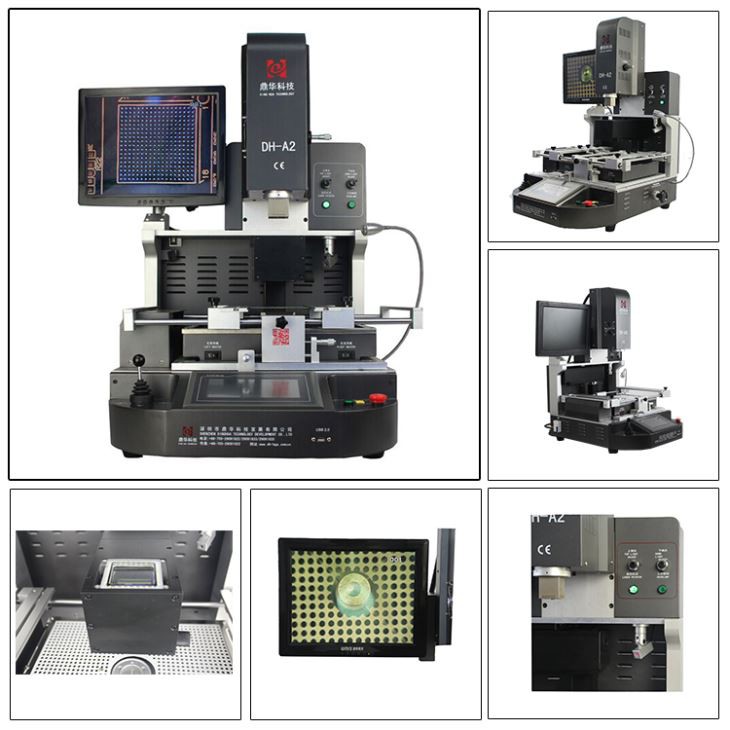

4. Detalės

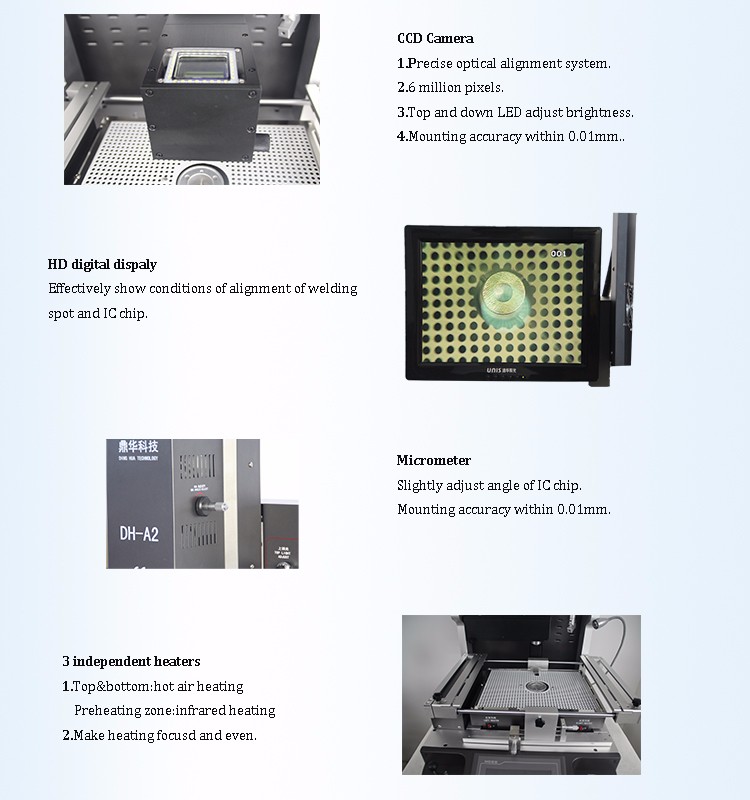

1.CCD kamera (tiksli optinio derinimo sistema);

2.HD skaitmeninis ekranas;

3. Mikrometras (reguliuoti lusto kampą) ;

4.3 nepriklausomi šildytuvai (karšto oro ir infraraudonųjų spindulių);

5. Lazerinis padėties nustatymas;

6. HD jutiklinio ekrano sąsaja, PLC valdymas;

7. Led priekinis žibintas ;

8.Vairasvirtės valdymas.

5. Kodėl verta rinktis mūsų 3 šildymo zonų jutiklinio ekrano bga perdirbimo mašiną?



6. Pažymėjimas

Siekdama pasiūlyti kokybiškus produktus, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD pirmoji išdavė UL, E-MARK, CCC, FCC, CE ROHS sertifikatus. Tuo tarpu, siekdama pagerinti ir tobulinti kokybės sistemą, Dinghua išlaikė ISO, GMP, FCCA, C-TPAT audito vietoje sertifikatą.

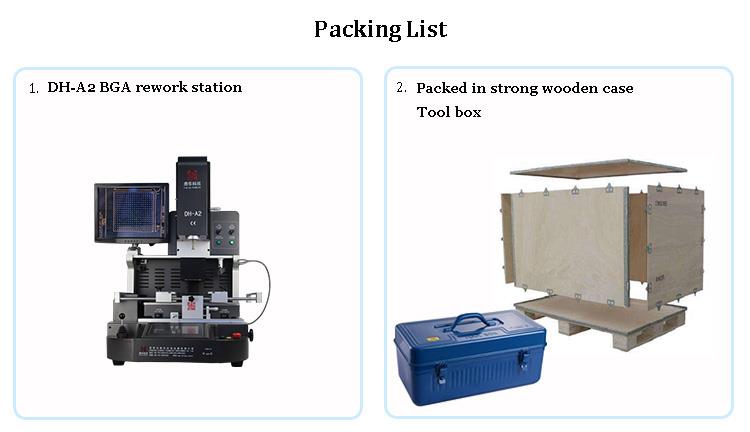

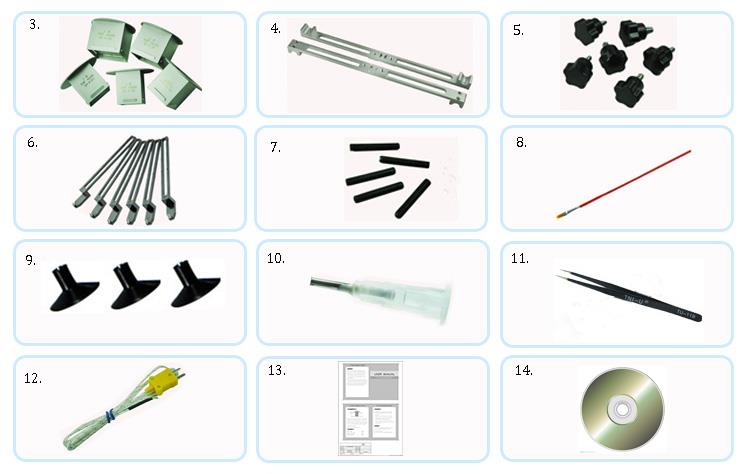

7. Pakavimas ir siuntimas



8. Susisiekite su mumis

Email: john@dh-kc.com

WhatsApp / Wechat / Mob:+86 157 6811 4827

9.DUK

• Kokie yra pagrindiniai veiksniai, lemiantys aukštą PCB ir lustų taisymo sėkmės rodiklį BGA perdirbimo mašinoje?

A: Spalvota optinė sistema su regėjimo padalijimo, dviejų spalvų atskyrimo, priartinimo/nutolinimo ir mikroreguliavimo funkcijomis, su aberacijos aptikimo įtaisu, su automatiniu fokusavimu ir programinės įrangos valdymu

•Kaip jūsų BGA perdirbimo mašina garantuoja tikslų litavimo rutulio išlygiavimą ant lustų ir litavimo jungties ant PCB?

A: Spalvotos optinio matymo sistema su rankiniu x, Y ašies judesiu, su išskaidyta dviejų spalvų šviesa, priartinimo / mažinimo ir tikslaus derinimo funkcija, įskaitant spalvų skirtumo skyros įrenginį. Ekrane aiškiai rodoma litavimo rutulio ant lustų ir litavimo jungties ant PCB išlyginimo būklė.

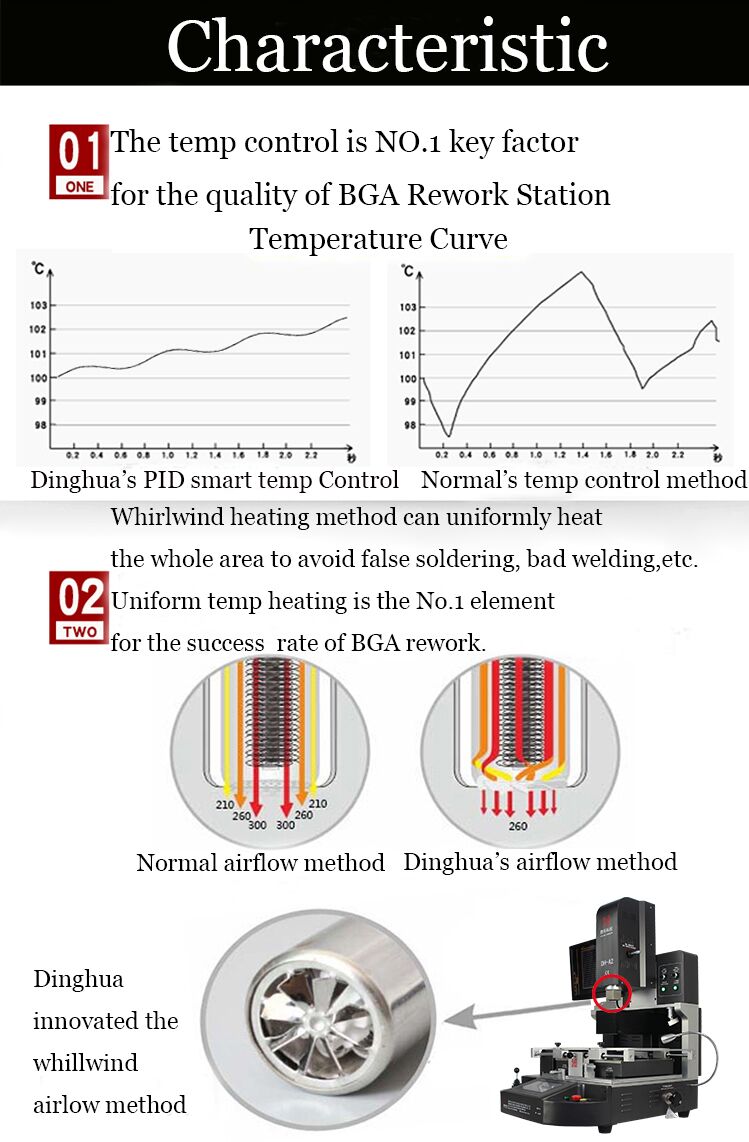

• Koks yra jūsų BGA perdirbimo mašinos karšto oro ir infraraudonųjų spindulių šildymo principas?

A: Yra trys nepriklausomi šildytuvai. Viršus karštas oras + apatinis karštas oras + infraraudonųjų spindulių pakaitinimo platforma. Karštas oras turi greito atšilimo ir vėsinimo pranašumą. Temperatūrą labai lengva valdyti Infraraudonųjų spindulių apačia, kad būtų išvengta PCB deformacijos (Bendrosios deformacijos priežastys: didelis temperatūrų skirtumas tarp PCB ir tikslinės BGA lusto vietų.) Šį mašinos modelį gana lengva valdyti, o temperatūra yra lengva valdyti.
