DH{0}} BGA perdirbimo stotis

DH{0}} BGA perdirbimo stotis

1. DH-5860 BGA perdirbimo stoties taikymas

Kompiuterio pagrindinė plokštė, išmanusis telefonas, nešiojamasis kompiuteris, MacBook loginė plokštė, skaitmeninė kamera, oro kondicionierius, televizorius ir

kita elektroninė įranga iš medicinos pramonės, ryšių pramonės, automobilių pramonės ir kt.

Tinka įvairių tipų lustams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

LED lustas.

2. DH-5860 BGA perdirbimo stoties gaminio savybės

• Didelis lustų taisymo sėkmės rodiklis.

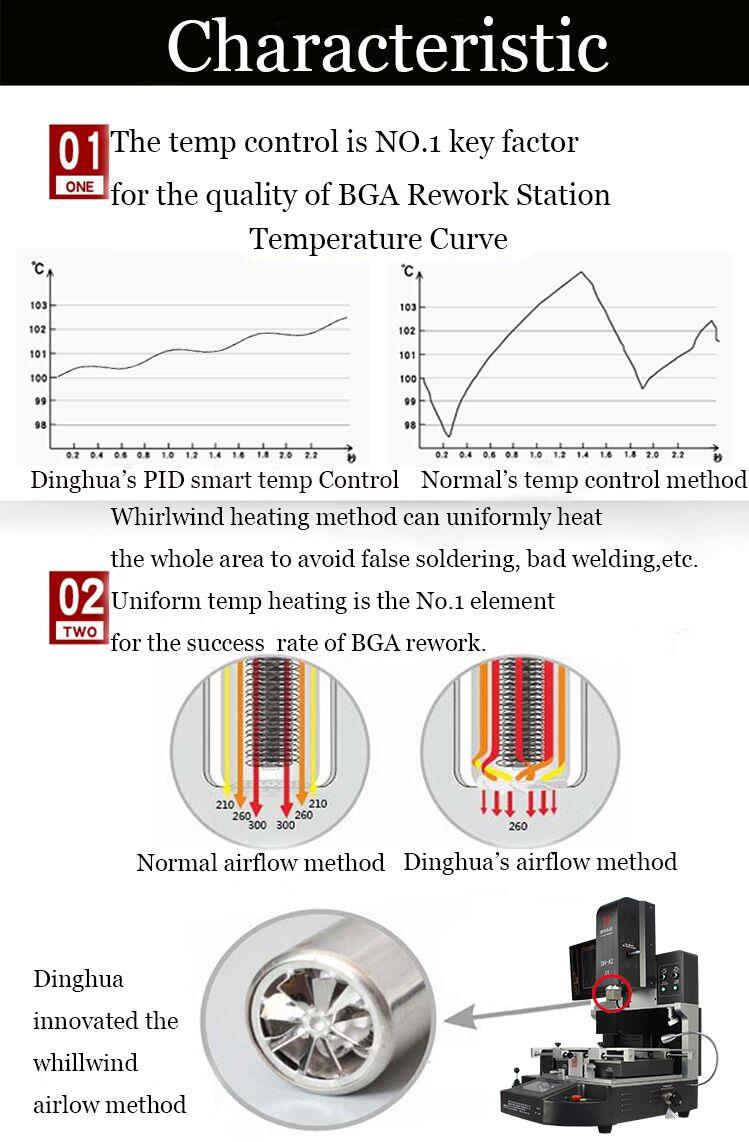

(1) Tikslus temperatūros valdymas.

(2) Tikslinį lustą galima lituoti arba išlituoti, kol nėra pažeisti jokie kiti PCB komponentai. Jokio klaidingo suvirinimo

arba netikras suvirinimas.

(3) Trys nepriklausomos šildymo zonos palaipsniui didina temperatūrą.

(4) Nepažeistas lustas ir PCB.

• Paprastas valdymas

Humanizuotas dizainas leidžia lengvai valdyti mašiną. Paprastai darbuotojas gali išmokti juo naudotis per 10 minučių. Nr

reikia specialios profesinės patirties ar įgūdžių, o tai jūsų įmonei sutaupo laiko ir energijos.

3. DH-5860 BGA perdirbimo stoties specifikacija

4. Išsami informacija apie DH-5860 BGA perdirbimo stotį

5. Kodėl verta rinktis mūsų DH-5860 BGA perdirbimo stotį?

6. DH-5860 BGA perdirbimo stoties sertifikatas

7. DH-5860 BGA perdirbimo stoties pakavimas ir siuntimas

8. Susijusios žinios apie DH-5860 BGA perdirbimo stotį

Išankstinis pašildymas – sėkmingo perdirbimo prielaida

Tiesa, kad ilgalaikis PCB apdorojimas aukštoje temperatūroje (315-426 laipsnių C) kelia daug galimų problemų. Šiluminės žalos, pvz

trinkelių ir švino deformacija, substrato atsisluoksniavimas, baltos dėmės ar pūslės, spalvos pasikeitimas. Plokštės deformacija ir degimas paprastai sukelia inspektorių

atkreipti dėmesį. Tačiau būtent todėl, kad ji „neperdega lentos“, dar nereiškia, kad „lenta nėra pažeista“. "Nematomas"

PCB pažeidimas dėl aukštos temperatūros yra dar rimtesnis nei aukščiau išvardytos problemos. Dešimtmečius kartojasi daugybė bandymų

parodė, kad PCB ir jų komponentai gali būti „išlaikyti“ po perdirbimo ir bandymo, su didesniu skilimo greičiu nei įprastos PCB plokštės. The

„nematoma“ tokio vidinio pagrindo deformavimo ir jo grandinės komponentų susilpnėjimo problema kyla dėl skirtingų plėtimosi koeficientų.

iš skirtingų medžiagų. Akivaizdu, kad šios problemos nėra savaime atskleistos, net nepastebimos grandinės bandymo pradžioje, bet vis tiek slypi PCB

surinkimas.

Nors po „remonto“ jis atrodo gerai, bet tai tarsi paplitęs posakis: „Operacija sėkminga, bet pacientas, deja, miršta“. Priežastis didžiulis

terminis įtempis yra tai, kad kai PCB mazgas normalioje temperatūroje (21 laipsnis) staiga susiliečia su lituokliu su maždaug 370 laipsnių C šilumos šaltiniu,

litavimo įrankis arba karšto oro galvutė vietiniam šildymui, plokštės ir jos komponentų temperatūrų skirtumas yra apie 349 laipsniai C. Keisti, gaminti

„spragėsių“ fenomenas.

„Popkorno“ reiškinys reiškia reiškinį, kai drėgmė, esanti integruotoje grandinėje arba SMD įrenginio viduje, greitai įkaista.

taisymo procesas, dėl kurio drėgmė išsipučia ir mikro sprogsta arba įtrūksta. Todėl puslaidininkių pramonė ir grandinių plokščių gamybos pramonė reikalauja

gamybos personalas, kad sumažintų įšilimo laiką ir greitai pakiltų iki pakartotinio srauto temperatūros prieš pakartotinį srautą. Tiesą sakant, PCB komponento perpylimo procesas jau vyksta

apima pakaitinimo fazę prieš pakartotinį srautą. Nepriklausomai nuo to, ar PCB surinkimo gamykloje naudojamas banginis litavimas, infraraudonųjų spindulių garų fazės ar konvekcinis litavimas,

kiekvienas metodas paprastai yra kaitinamas arba termiškai apdorojamas, o temperatūra paprastai yra 140-160 laipsnis. Daugelį pertvarkymo problemų galima išspręsti paprastu trumpalaikiu būdu

PCB pašildymas prieš pakartotinį litavimą. Kelerius metus tai buvo sėkminga pertvarkymo procese. Todėl PCB surinkimo išankstinio pašildymo pranašumai

iš naujo plūsti yra daugybė.

Kadangi plokštės išankstinis pašildymas sumažina pakartotinio srauto temperatūrą, galima atlikti banginį litavimą, IR / garų fazės suvirinimą ir konvekcinį pakartotinį litavimą.

apie 260 laipsnių.

Išankstinio pašildymo privalumai yra daugialypiai ir visapusiški

Pirma, išankstinis pašildymas arba "izoliacijos" komponentai prieš pradedant pakartotinį srautą padeda suaktyvinti srautą, pašalindami oksidus ir paviršiaus plėveles nuo metalo paviršiaus.

suvirintas, taip pat lakiųjų medžiagų iš paties srauto. Atitinkamai, toks aktyvuoto srauto valymas prieš pat pakartotinį srautą sustiprina drėkinimo efektą. Išankstinis pašildymas šildo

visą agregatą iki temperatūros, žemesnės už lydmetalio lydymosi tašką, ir pakartotinai supilkite. Tai labai sumažina pagrindo ir jo komponentų terminio šoko riziką.

Priešingu atveju greitas kaitinimas padidins temperatūros gradientą agregato viduje ir sukels šiluminį šoką. Dideli temperatūros gradientai, sukurti viduje

surinkimas sukurs termomechaninius įtempius, dėl kurių šios mažai šiluminio plėtimosi medžiagos sutrupės, sukeldamos įtrūkimus ir žalą. SMT lustų rezistoriai ir

kondensatoriai yra ypač jautrūs šiluminiam smūgiui.

Be to, jei visas mazgas yra iš anksto pašildytas, pakartotinio srauto temperatūrą galima sumažinti ir sutrumpinti pakartotinio pylimo laiką. Jei nėra išankstinio pašildymo, vienintelis būdas yra

norėdami dar padidinti pakartotinio srauto temperatūrą arba pailginti pakartotinio srauto laiką. Kuris metodas netinka, jo reikėtų vengti.

Sumažinus remonto darbus, lentos tampa patikimesnės

Kaip litavimo temperatūros nuoroda, litavimo būdas skiriasi, o litavimo temperatūra skiriasi. Pavyzdžiui, dauguma bangų litavimo

temperatūra yra apie 240-260 laipsnį C, garų fazės litavimo temperatūra yra apie 215 laipsnių C, o litavimo perpylimo temperatūra yra apie 230 laipsnių C. Teisingai,

perdirbimo temperatūra yra ne aukštesnė už pakartotinio srauto temperatūrą. Nors temperatūra yra artima, niekada neįmanoma pasiekti tokios pačios temperatūros. Tai yra, nes

visi perdirbimo procesai reikalauja tik vietinio komponento pašildymo, o perpylimui reikia šildyti visą PCB mazgą, nesvarbu, ar tai banginis litavimas IR, ar garų fazė.

pakartotinis litavimas.

Kitas veiksnys, ribojantis pakartotinio srauto temperatūrą perdirbant, yra pramonės standarto reikalavimas, kad komponentų temperatūra aplink perdirbimo tašką

niekada neturi viršyti 170 laipsnių. Todėl pakartotinio srauto temperatūra perdirbimo metu turėtų būti suderinama su paties PCB mazgo dydžiu ir komponento dydžiu.

būti perpildytas. Kadangi tai iš esmės yra dalinis PCB perdirbimas, perdirbimo procesas riboja PCB priežiūros temperatūrą. Šildymo diapazonas lokalizuotas

perdirbimas yra aukštesnis nei temperatūra gamybos procese, siekiant kompensuoti visos plokštės agregato šilumos sugėrimą.

Šia prasme vis dar nėra pakankamos priežasties nurodyti, kad visos plokštės perdirbimo temperatūra negali būti aukštesnė už pakartotinio srauto temperatūrą gamyboje.

procesą, taip artėjant prie puslaidininkių gamintojo rekomenduojamos tikslinės temperatūros.
