Optinis „Xbox360 BGA“ pertvarkymo stotis

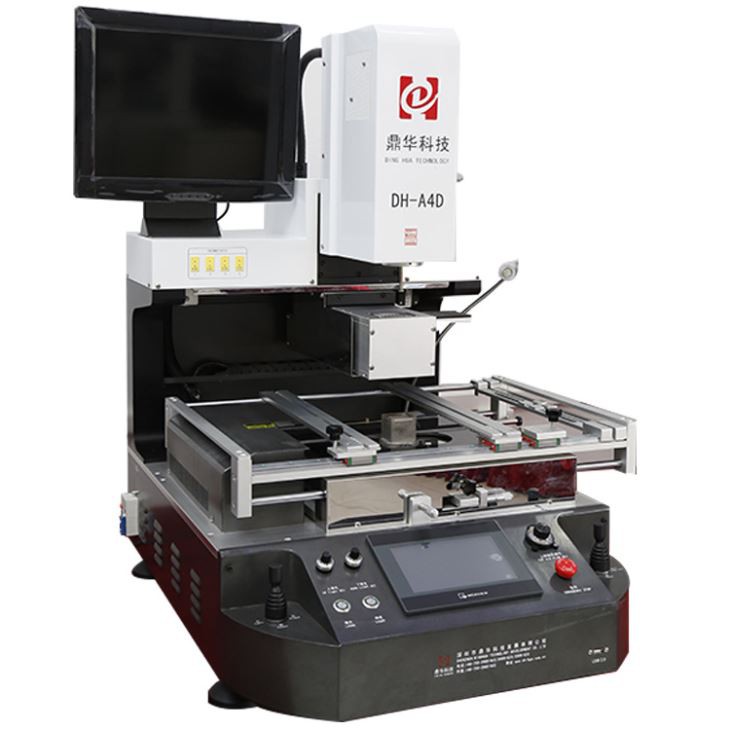

Optinis „Xbox360 BGA“ pertvarkymo stotis „Dinghua DH-A4D“ yra pilna automatinė SMT/BGA pakartotinio darbo mašina su anglies pluošto šildymo vamzdžiais ir stiklo skydo dangte
Aprašymas
„Dinghua DH-A4D“ yra visiškai automatinis SMT/BGA pertvarkymo mašina, aprūpinta anglies pluošto šildymo vamzdžiais ir stiklo skydo dangteliu .. Jis pasižymi aukšto tikslumo optiniu CCD sistema ir lustų tiektuvu, kuris gali judėti iš dešinės/kairės ir atgal/priekyje. Operacija .
An Optical Xbox 360 BGA Rework Station is designed for restoring BGA chip connections on Xbox 360, PS3, laptops, smartphones, and other electronic boards. It integrates optical vision (CCD camera and laser) for precise alignment, multi-zone heating using hot air and IR pre-heating, automated chip pickup, placement, and soldering, as well as a touchscreen HMI su profilio saugykla pakartojamoms darbo eigoms .
Produkto parametras
|
Bendra galia |
6800W |
|
Viršutinis šildytuvas |
1200W |
|
Apatinis šildytuvas |
2 -as 1200W, 3 -asis vokiečių šildytuvas 4200W |
|
Galia |
110 ~ 220 V ± 10 ％ 50/60Hz |
|
Veikimo režimas |
Dviguba vairasvirčių operacija . Visiškai automatinis padėties nustatymas, litavimas, aušinimas ir integracija .. |
|
Optinis CCD fotoaparato objektyvas |
Automatinis priekyje / atgal, dešinėje / kairėje arba vadove, importuojama iš „Panasonic“ |
|
Lustų tiektuvas |
Visiška automatinė programa 1*1 ~ 80*80 mm |
|
Fotoaparato padidinimas |
10x - 220x |
|
„Workbench“ patobulinimas: |
± 15 mm į priekį/atgal, ± 15 mm dešinėn/kairė |
|
BGA padėties nustatymas |
Lazerio padėtis, greita ir tiksli PCB ir BGA padėtis |
|
BGA lusto kampo reguliavimas |
Maksimalus 60 laipsnis |
|
Viršutinis oro srauto greitis |
Pakoreguotas sureguliavus rankenėlę, neleiskite mažyčiai BGA judėti |
|
PCB padėties nustatymas |
Intelektualus padėties nustatymas, PCB gali būti pakoreguotas x, y kryptimis su „5 taškų palaikymu“ + V-Groove PCB laikikliu + Universalios armatūros, spyruoklės montavimas ant PCB „Workbench“, apsaugodamas PCB nuo deformuoto . |
|
Temperatūros kontrolė |
K jutiklis, uždaryti kilpą |
|
Praktikos tikslumas: |
± 0,01 mm |
|
Vykdymo metodai |
PLC valdymas, „Servo“ tvarkyklė |
|
Tempo tikslumas |
± 1 laipsnis |
|
Apšvietimas |
Taivano vadovaujama darbinė šviesa, bet koks kampas reguliuojamas |
|
Temperatūros profilio saugojimas |
50000 grupių |
|
PCB dydis |
Maksimalus 410 × 450 mm min. 22 × 22 mm |
|
BGA lustas |
2x 2 - 80 x80 mm |
|
Minimalus lusto tarpas |
0,15 mm |
|
Išorinis temperamento jutiklis |
4pc |
|
Matmenys |
700x700x950mm |
|
Grynasis svoris |
95 kg |
Informacija apie produktą

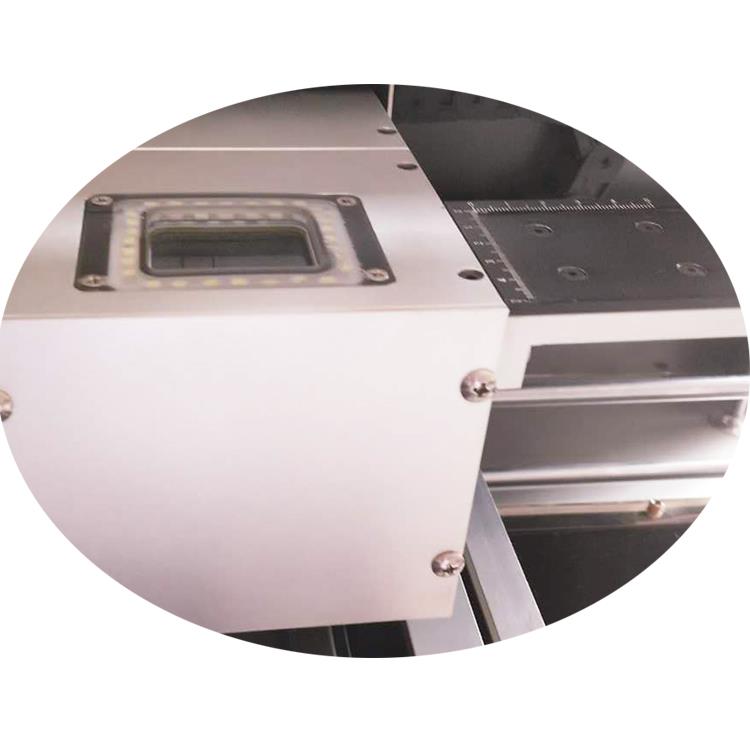

Optinis CCD ir mikroschemų tiektuvas dirba kartu su PCB vaizdavimu ir mikroschemų perdavimu
Kai padėties nustatymas nustatytas jutikliniame ekrane, viršutinė galva automatiškai suras lusto vietą .

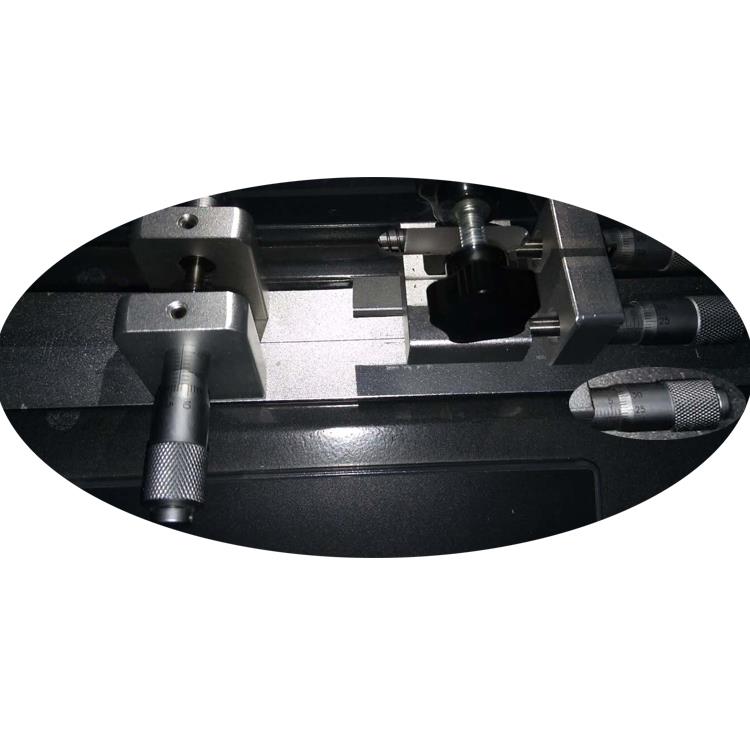

Iš viso yra 3 mikrometrai, vienas yra viršutinėje galvutėje, skirtoje mikroschemos kampui, reguliuojant, maksimalus 60 laipsnių, o kitos dvi - PCB
padėties nustatymas pajudėjo +/- 15 mm, kad PCB Workbench iš kairės/dešinės arba atgal/priekyje/priekyje, 0 . 01mm tikslumas.

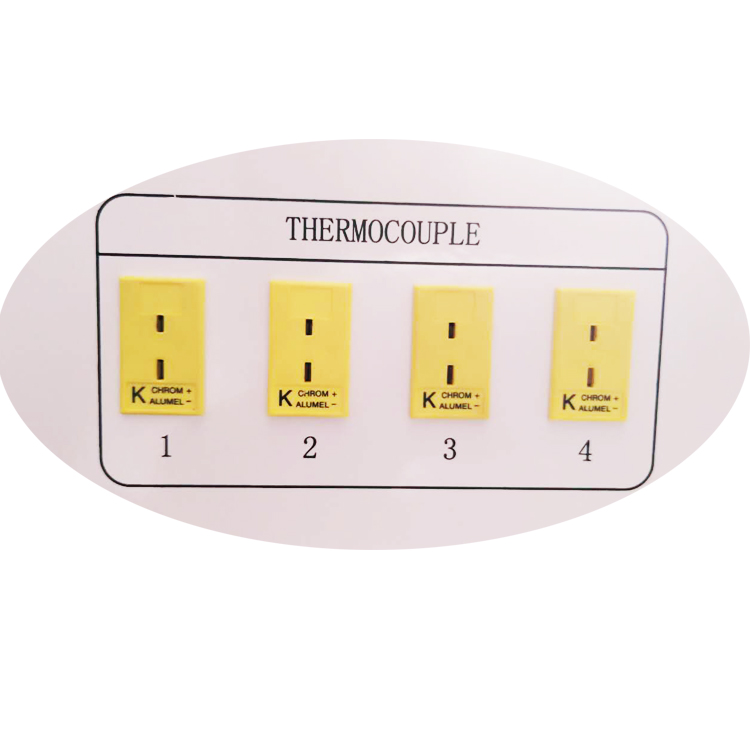

Termoelementas, 4 vnt. Galimas 4 vnt, norint aptikti realią temperatūrą, ir, jei reikia

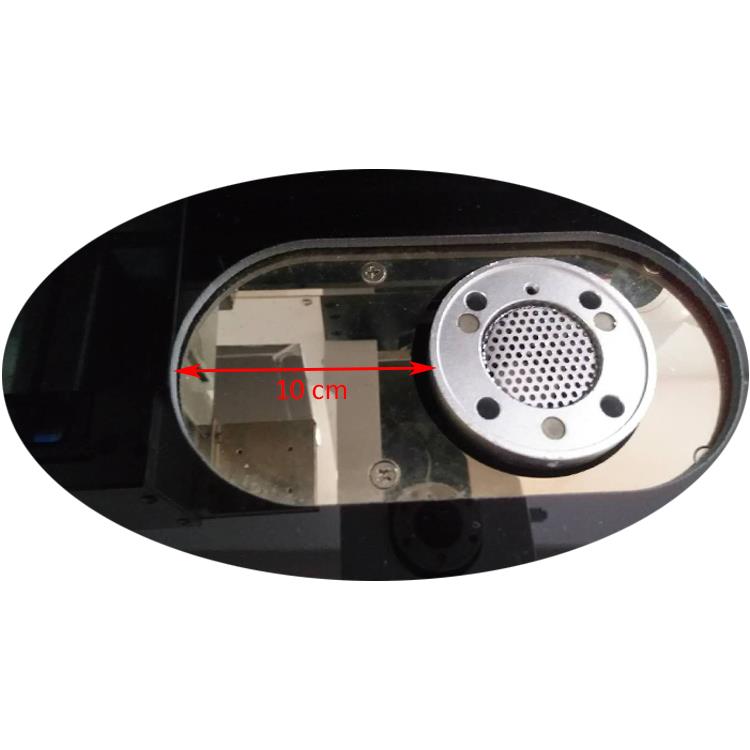

IR pašildymo sritis, padengta anti-aukštosios temperatūros stiklo skydu, kuris gali užkirsti kelią mažiems komponentams ar dulkėms, nenukenkiant . viduje
Be to, visą IR sritį galima perkelti į kairę arba dešinę maksimalų 10 cm, jei lusto padėties šildymas .
Pavasaris PCB „Workbench“ gali apsaugoti apsaugomą PCB, kai kaitinant .

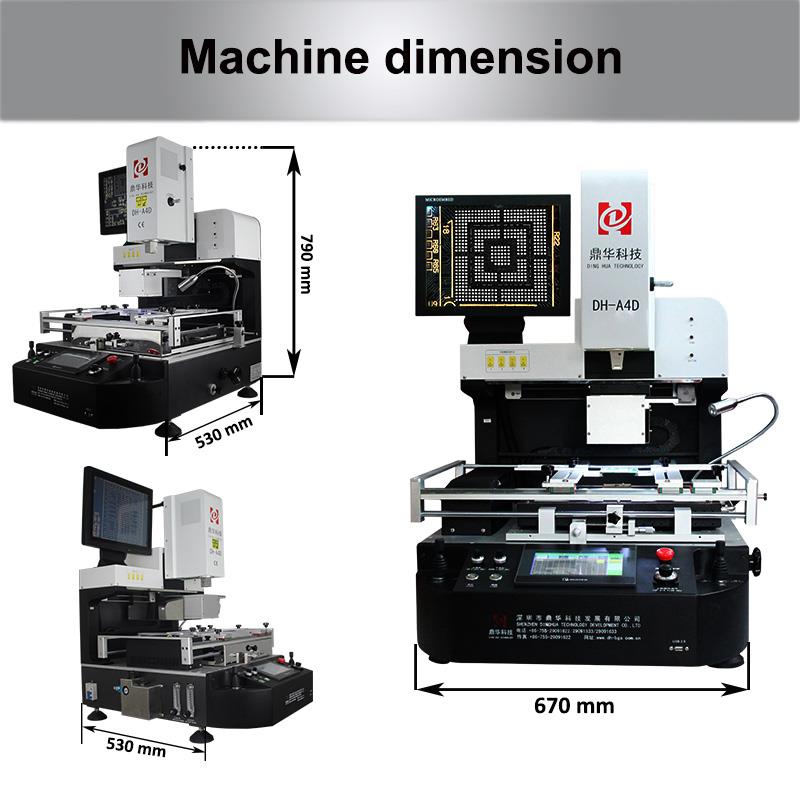

SMT/BGA pertvarkymo stotis DH-A4D, Matmenys: lWH = 670530790 mm, supakuota į faneros dėžę su vidinėmis putomis, skirtoms apsaugai mašinoms ., ar ji siunčiama į Europą, JAV ar bet kurią kitą šalį, ji patvirtinta .
Optinio „Xbox 360 BGA“ pertvarkymo stoties pristatymas, pakavimas ir paskolos:
Mašinos, tokios kaip DH-A4D, yra vibruojamos mažiausiai 24 valandas prieš pristatymą . Mes esame vieninteliai gamintojai, atliekantys vibracijos bandymus BGA pertvarkymo stotyse . po vibracijos, mašina vykdoma nuolat mažiausiai 12 valandų .}..
Kiekvienas įrenginys yra supakuotas į fumiguotą faneros dėžutę ., neatsižvelgiant į paskirties šalį, nėra jokių apribojimų importavimui .
Vertingi klientai, kurie naudojasi mūsų mašina

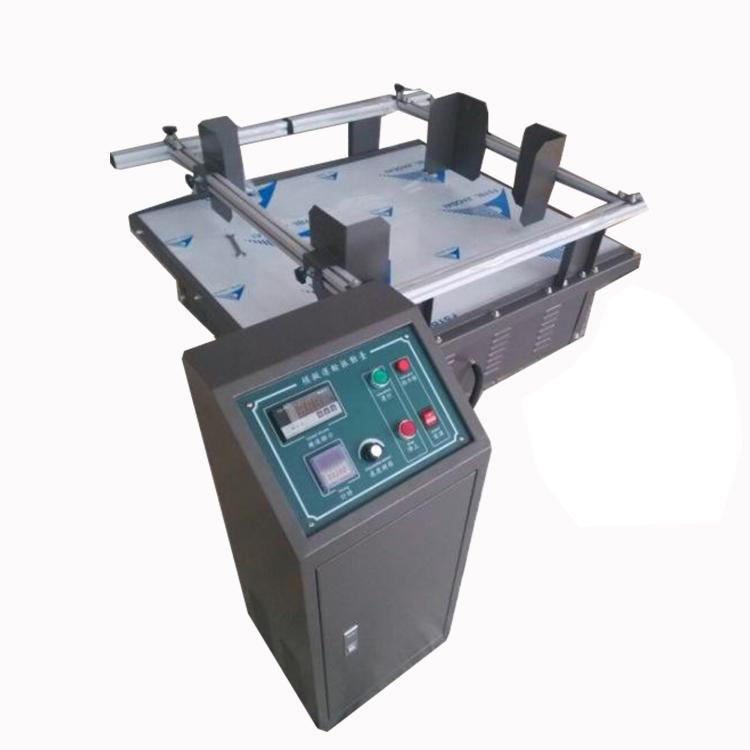

Tai yra vibracijos bandymo aparatas ., mes buvome pirmieji, kurie jį panaudojo BGA pertvarkymo stočių bandymui prieš pristatymą, ir mes nustatėme, kad bėgant metams mes išliekame vienintelėje Kinijos įmonėje, kuri tai daro .
Po vibracijos bandymo mašina atlieka dar vieną bandymo etapą, kad įsitikintų
Mes siūlome 2- metų garantiją visam kompiuteriui, {3- metų garantija šildytuvams ir visą gyvenimą trunkanti techninė pagalba .
Klientai, kurie bendradarbiavo su mumis
DUK
1 klausimas: Kaip mes naudojame jūsų mašinas?
A1:Mes teikiame vartotojo vadovą ir operacijos vaizdo įrašus savo klientams {., jei klientai lankosi mūsų įmonėje, mes galime parodyti operaciją žingsnis po žingsnio ..
2 klausimas: Kokią paslaugą siūlote po pardavimo?
A2:Paprastai mes teikiame trejų metų garantiją šildytuvo laidams, dvejų metų garantijai visai aparatai ir visą gyvenimą trunkanti techninė pagalba .
3 klausimas: Kiek dienų prireiks, kad gautumėte mašinas, ir kokios pristatymo galimybės yra prieinamos?
A3:Mašinas galime išsiųsti per 2-3 dienas po to, kai gavome visą mokėjimą . Tikslus pristatymo laikas priklauso nuo pasirinkto gabenimo metodo:
- 3-7 dienosper DHL, FedEx, UPS ir tt . (paslauga nuo durų iki durų)
- 3-5 dienosOru į jūsų oro uostą (paslauga nuo durų iki oro uosto)
- 25-35 dienosjūra į jūrų uostą (paslauga uoste prie uosto)
4 klausimas: Kaip yra paketas? Ar saugu pristatymo metu?
A4:Visos „BGA“ pertvarkymo mašinos yra saugiai supakuotos į standartines stiprias medines dėžutes su putplasčio apmušalais, kad būtų užtikrintas saugumas pristatymo metu .
Žinios apie BGA pertvarkymo stotį
Karšto oro ir infraraudonųjų spindulių (IR) yra du pagrindiniai pertvarkymo stočių tipai, kuriuos šiandien naudoja OĮG ir PCB sutarčių gamintojai {. Kiekvienas tipas turi savo privalumus ir trūkumus ., norint pasirinkti tinkamą jūsų programą
Žemiau aprašome kai kuriuos skirtumus tarp karšto oro ir IR BGA pertvarkymo stočių ., turite klausimų ar reikia pagalbos nustatant, kuri jums tinka? „Precision PCB Services, Inc“ . komanda yra čia, kad padėtų jums . susisiekti su atstovu tiesiogiai telefonu arba el. Paštu, kad gautumėte suasmenintą palaikymą .
