IR optinė BGA pertvarkymo stotis

1. su dideliu IR įkaitinimo sritimi
2. reguliuojamas įvairių lustų karšto oro srautas3. Temperatūros profiliai išsaugoti4. realaus laiko temperatūra, rodoma jutikliniame ekrane .

Siųsti užklausą

Aprašymas

1. produkto įvadas

Lanksčios pertvarkymo jėgainė, skirta iššūkių užduotims

Galingas karšto oro šildymas viršutiniame emiterui: 1 200 W
Galingas karšto oro šildymas apatiniame emiteru: 1 200 W
Stiprus infraraudonųjų spindulių pašildymas apatiniame emiterui: 2700 W
Keturi termoelementų kanalai tiksliam temperatūros matavimui
Dinaminė IR šildymo technologija dideliems PCB (370 × 450 mm)
Didelio tikslumo (+/- 0.025 mm) automatinis rinkimas ir vieta su motorizuotu mastelio keitimo AF kamera
Intuityvus veikimas per 7 "jutiklinį ekraną su 800 × 480 skiriamąja geba
Integruotas USB 2.0 prievadas
Motorizuotas mastelio keitimo atnaujinimo proceso kamera, skirta stebėti procesą
Išplėstinė automatinė lustų tiekimo sistema

2. produkto specifikacijos

Matmenys (W X D X H) mm	660 × 620 × 850
Svoris kg	70
Antistatinis dizainas (y/n)	Y
Galios reitingas w	5300
Nominali įtampa V ac	220
Viršutinis šildymas	Karštas oras 1200W
Mažesnis kaitinimas	Karštas oras 1200W
Įkaitinimo sritis	Infraraudonieji 2700W, dydis 250 x330 mm
PCB dydis mm	nuo 20 x 20 iki 370 x 410 (+x)
Komponento dydis mm	nuo 1 x 1 iki 80 x 80
Operacija	7- colių integruotas jutiklinis ekranas . 800*480 raiška
Bandymo simbolis	CE

3. produkto programos

„Dinghua DH-A2E“ yra pažangi karšto oro pertvarkymo stotis, skirta visų rūšių SMD komponentų surinkimui ir pertvarkymui {.

Ši sistema yra geriausiai profesionalių mobiliųjų įrenginių pertvarkymo didelio tankio aplinkoje {..

Jis palaiko programas nuo 01005 komponentų iki didelių BGA mažose ir vidutinio dydžio PCB, užtikrinant labai atkuriamus litavimo rezultatus .

Svarbiausi įvykiai

Pramonėje pirmaujantis šiluminis valdymas
Didelio efektyvumo plokštės šildytuvas
Uždaros ciklo jėgos valdymas
Automatizuotas viršutinio šildytuvo kalibravimas

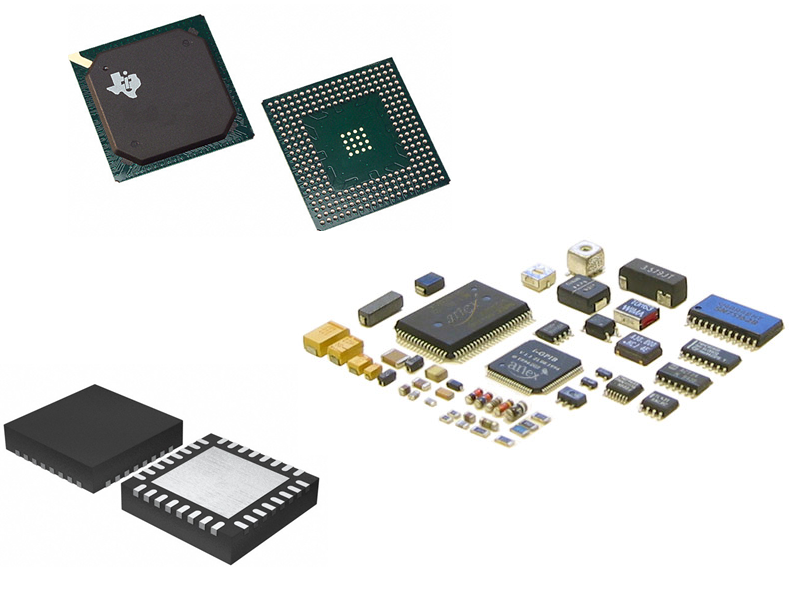

Application photo.png

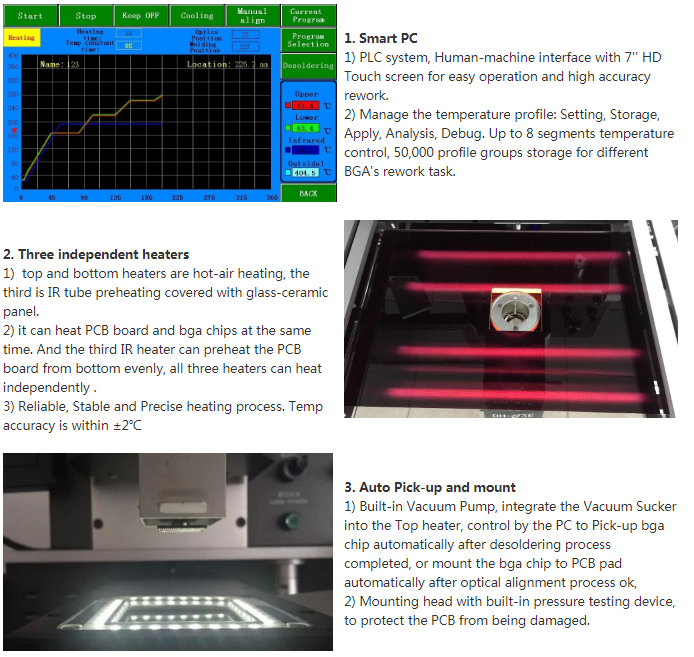

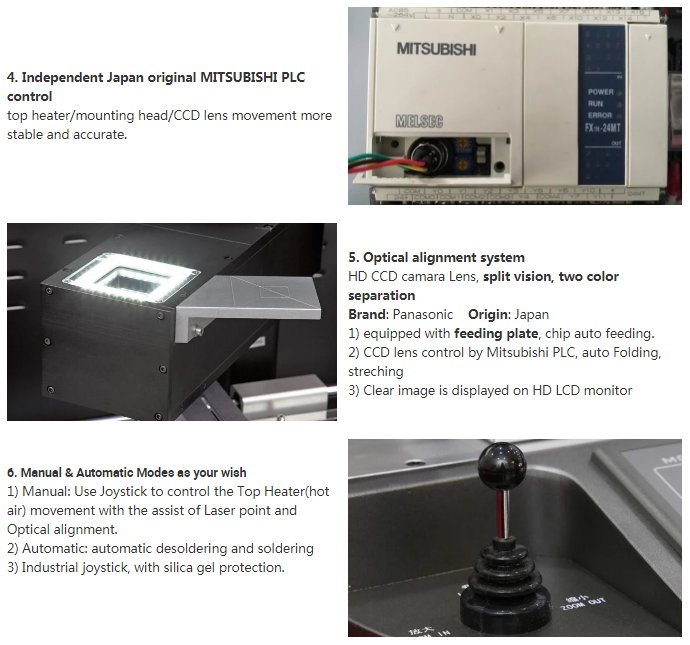

4. Informacija apie produktą

product-1-1

5. Produkto kvalifikacija

product-1-1

6. mūsų paslaugos

„Dinghua“ yra pripažintas pasaulinis lyderis kuriant pažangių elektroninių sistemų surinkimo ir taisymo sprendimus .

Šiandien „Dinghua“ ir toliau siūlo novatoriškus produktus, sprendimus ir mokymus spausdintų grandinių rinkinių pertvarkymui ir remontui .

Mūsų unikalios galimybės ir į ateitį orientuota vizija pateikė universalius sprendimus tiek per skylę, tiek ant paviršiaus montavimo ir pakartotinio darbo iššūkių aukščiausios klasės elektronikoje .

Mūsų tvirtas įsipareigojimas ir įrodyti rezultatai lėmė išsamų asamblėjos ir remonto sprendimų, pritaikytų jūsų poreikiams, asortimentą, nesvarbu

DINGHUA - daugiau nei 10 metų pramonės lyderystė, pristatant sistemas ir sprendimus, skirtus litavimui, pertvarkymui ir elektroniniam remontui .

7. DUK

Elektroniniai prietaisai ir įtaisai kiekvieną dieną tampa mažesni ir plonesni, nes dėl nuolatinių technologinių pažangų elektronikos pramonėje . populiariausios pasaulio elektronikos įmonės konkuruoja gamindamos kompaktiškiausius ir efektyviausius įrenginius .

Dvi pagrindinės technologijos, skatinančios šią tendencijąSMD (paviršiaus tvirtinimo įtaisai)irBGAS (rutulinio tinklelio masyvai)-Kompaktiniai elektroniniai komponentai, padedantys sumažinti įrenginių dydį .

BGA supratimas: kas yra „Ball Grid“ masyvas ir kodėl juo naudotis?

BGA, arbaRutulinio tinklo masyvas, yra pakuočių rūšis, naudojama „Surface Monthe Technology“ (SMT), kur elektroniniai komponentai yra tiesiogiai pritvirtinti prie spausdintų grandinių plokščių (PCBS) . paviršiaus, skirtingai nuo tradicinių komponentų su laidais ar kaiščiais, BGA pakuotėje naudojamas metalinių lydinių rutulių rinkinys.

Šie litavimo rutuliai paprastai yra pagaminti iš alavo/švino (Sn/Pb 63/37) arba alavo/švino/sidabro (Sn/Pb/Ag) lydinių .

BGA pranašumai, palyginti su SMD:

Šiuolaikiniai PCB yra tankiai supakuoti su elektroniniais komponentais ., didėjant komponentų skaičiui, taip pat ir grandinės plokštės dydis ., kad būtų sumažintas PCB dydis, SMD ir BGA komponentai naudojami, nes jie yra kompaktiški ir reikalauja mažiau vietos .....

Nors abi technologijos padeda sumažinti lentos dydį,BGA komponentai suteikia keletą skirtingų pranašumų-Ati, kol jie yra teisingi, kad būtų užtikrintas patikimas ryšys .
