DH-A2 BGA perdirbimo stotis

DH-A2 BGA perdirbimo stotis

1. DH-A2 BGA perdirbimo stoties taikymas

Tinka įvairioms PCB plokštėms.

Kompiuterio pagrindinė plokštė, išmanusis telefonas, nešiojamasis kompiuteris, MacBook loginė plokštė, skaitmeninis fotoaparatas, oro kondicionierius, televizorius ir

kita elektroninė įranga iš medicinos pramonės, ryšių pramonės, automobilių pramonės ir kt.

Tinka įvairių tipų lustams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

LED lustas.

2. DH-A2 BGA perdirbimo stoties gaminio savybės

• Automatinis išlitavimas, montavimas ir litavimas.

• Būdingas didelis tūris (250 l/min), žemas slėgis (0,22 kg/cm2), žema temperatūra (220 laipsnių) pilnai perdirbama

garantuoja BGA lustų elektrą ir puikią litavimo kokybę.

• Naudojant tylų ir žemo slėgio oro pūstuvą, galima reguliuoti tylų ventiliatorių, oro srautas gali

reguliuoti iki 250 l/min.

• Karšto oro kelių skylučių apvalaus centro atrama yra ypač naudinga didelio dydžio PCB ir BGA, esančios centre

PCB. Venkite šalto litavimo ir IC kritimo situacijos.

• Apatinio karšto oro šildytuvo temperatūros profilis gali siekti net 300 laipsnių, o tai labai svarbu didelėms pagrindinėms plokštėms.

Tuo tarpu viršutinis šildytuvas gali būti nustatytas kaip sinchroninis arba savarankiškas darbas

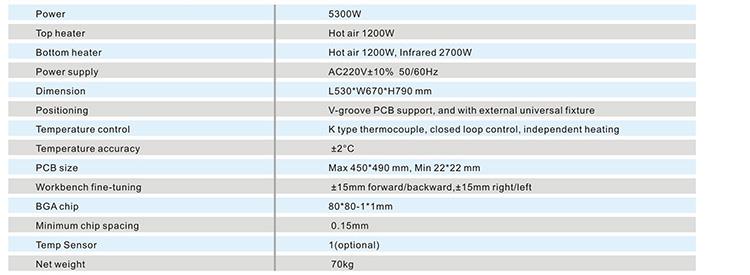

3. DH-A2 BGA perdirbimo stoties specifikacija

4. Informacija apie DH-A2 BGA perdirbimo stotį

5. Kodėl verta rinktis mūsų DH-A2 BGA perdirbimo stotį?

6. DH-A2 BGA perdirbimo stoties sertifikatas

7. DH-A2 BGA perdirbimo stoties pakavimas ir išsiuntimas

8.Susijusios žinios apieDH-A2 BGA perdirbimo stotis

•Koks BGA suvirinimo proceso technologijos principas?

BGA litavime naudojamas reflow litavimo principas. Čia pristatome litavimo rutulių perpylimo mechanizmą litavimo proceso metu.

Kai litavimo rutulys yra šildomoje aplinkoje, litavimo rutulio srautas yra padalintas į tris fazes:

Išankstinis pašildymas:

Pirma, tirpiklis, naudojamas norimam klampumui ir šilkografijos savybėms pasiekti, pradeda išgaruoti, o temperatūra turi kilti lėtai.

(apie 5 °C per sekundę), kad būtų apribotas virimas ir taškymasis, kad nesusidarytų smulkūs alavo rutuliukai, o kai kurių komponentų atveju palygintų vidines dalis.

pabrėžia. Jautrus, jei komponento lauko temperatūra pakyla per greitai, tai sukels lūžį.

Flusas (pasta) yra aktyvus, prasideda cheminio valymo veiksmas, vandenyje tirpus srautas (pasta) ir nešvarus srautas (pasta) yra vienodai valomi

veiksmas, išskyrus tai, kad temperatūra šiek tiek skiriasi. Metalo oksidai ir tam tikri teršalai pašalinami iš metalo ir lydmetalio dalelės

būti surištas. Geroms metalurginėms litavimo jungtims reikalingas „švarus“ paviršius.

Temperatūrai toliau kylant, lydmetalio dalelės pirmiausia ištirpsta atskirai ir prasideda „apšvietimo“ skystinimo ir paviršiaus siurbimo procesas.

Taip padengiami visi galimi paviršiai ir pradeda formuotis litavimo jungtys.

Refliuksas:

Šis etapas yra labai svarbus. Kai viena lydmetalio dalelė visiškai ištirpsta, ji susijungia ir sudaro skystą skardą. Šiuo metu paviršiaus įtempimas

pradeda formuoti lydmetalio paviršių, jei tarpas tarp komponentų laidų ir PCB trinkelės viršija 4 mylias (1 mil=viena tūkstantoji 1 colis),

labai tikėtina, kad kaištis ir trinkelė atsiskiria dėl paviršiaus įtempimo, dėl kurio skardos taškas atsidaro.

Atvėsk:

Aušinimo fazės metu, jei aušinimas yra greitas, alavo taško stiprumas bus šiek tiek didesnis, tačiau jis neturėtų būti per greitas, kad viduje sukeltų temperatūros įtampą.

komponentas.
