Automatinė Bga perdirbimo stotis
1. Patogus vartotojui.
2.Jutiklinio ekrano valdymas.
3.3 nepriklausomos šildymo zonos..
4. Mažiausiai 1-metų garantija šildymo sistemai.
Aprašymas

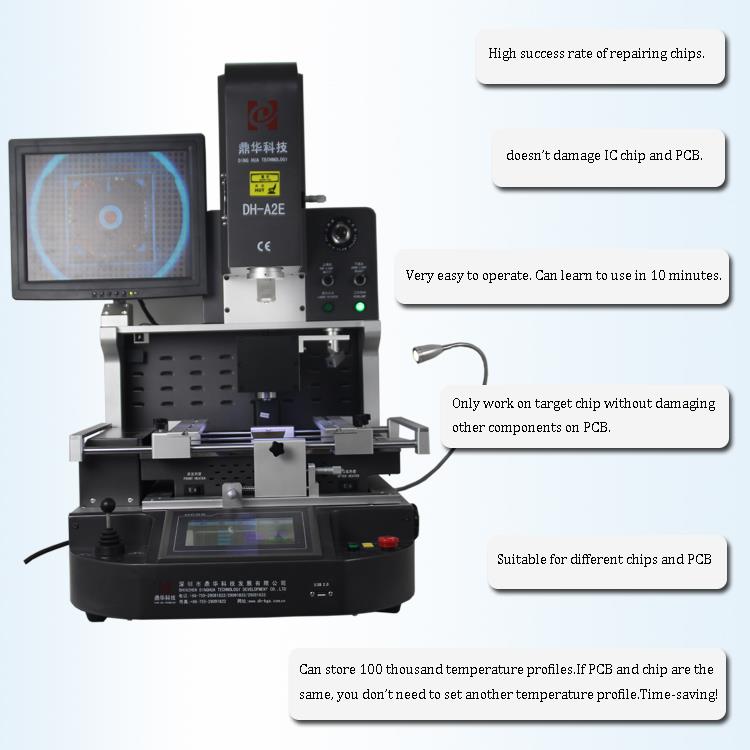

Automatinė BGA perdirbimo stotis
1. Automatinės BGA perdirbimo stoties taikymas
Kompiuterių, išmaniųjų telefonų, nešiojamųjų kompiuterių, „MacBook“ loginių plokščių, skaitmeninių fotoaparatų, oro kondicionierių, televizorių ir kitos elektronikos, tokios kaip medicinos, ryšių, automobilių ir kt., pagrindinė plokštė.
Tinka įvairių tipų lustams: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA ir LED lustams.
2. Automatinės BGA perdirbimo stoties gaminio savybės
- Didelis efektyvumasyra pagrindinis mūsų nuolatinio tobulumo siekimo tikslas. Su puikiu kaitinimo elementu, 1000 W viršutiniu karšto oro įpurškimu ir itin didele IR apatine šildymo sistema DH-A2E užtikrina puikų litavimo ir išlitavimo efektyvumą. Universalus spaustukas yra specialiai sukurtas įvairioms PCB, nuo mobiliųjų telefonų iki serverių plokščių.
- PatikimumasDH-A2E užtikrina aukštą kokybę ir stabilų derlių. Naudojant naują neryškų pramoninį mikroprocesorių ir aviacinio tikslumo linijinį mechanizmą gaunami tikslesni ir patikimesni rezultatai. Tiksli ir aiški skirtingų spalvų lygiavimo sistema užtikrina patikimą išlygiavimą.
- Patogus vartotojui dizainassu integruota valdymo sąsaja pagerina vartotojo patirtį. Nereikia papildomos įrangos ar oro tiekimo; Pakanka tik kintamosios srovės. Vos dvi valandas apmokę operatoriai gali lengvai suprasti ir valdyti intuityvų valdiklį, kuris sukurtas taip, kad būtų patogus naudoti.
3. Automatinio BGA perdirbimo stoties specifikacija
| Galia | 5300w |
| Viršutinis šildytuvas | Karštas oras 1200w |
| Apatinis šildytuvas | Karštas oras 1200W. Infraraudonųjų spindulių 2700w |
| Maitinimas | AC220V±10% 50/60Hz |
| Matmenys | L530*P670*A790 mm |
| Padėties nustatymas | V formos griovelio PCB atrama ir su išoriniu universaliu tvirtinimu |
| Temperatūros valdymas | K tipo termopora, uždaros kilpos valdymas, nepriklausomas šildymas |
| Temperatūros tikslumas | +2 laipsnis |
| PCB dydis | Maks. 450*490 mm, min 22*22 mm |
| Tikslus darbo stalo derinimas | ±15 mm pirmyn/atgal, ±15 mm dešinėn/kairėn |
| BGA lustas | 80*80-1*1 mm |
| Minimalus atstumas tarp drožlių | 0.15 mm |
| Temperatūros jutiklis | 1 (neprivaloma) |
| Grynasis svoris | 70 kg |

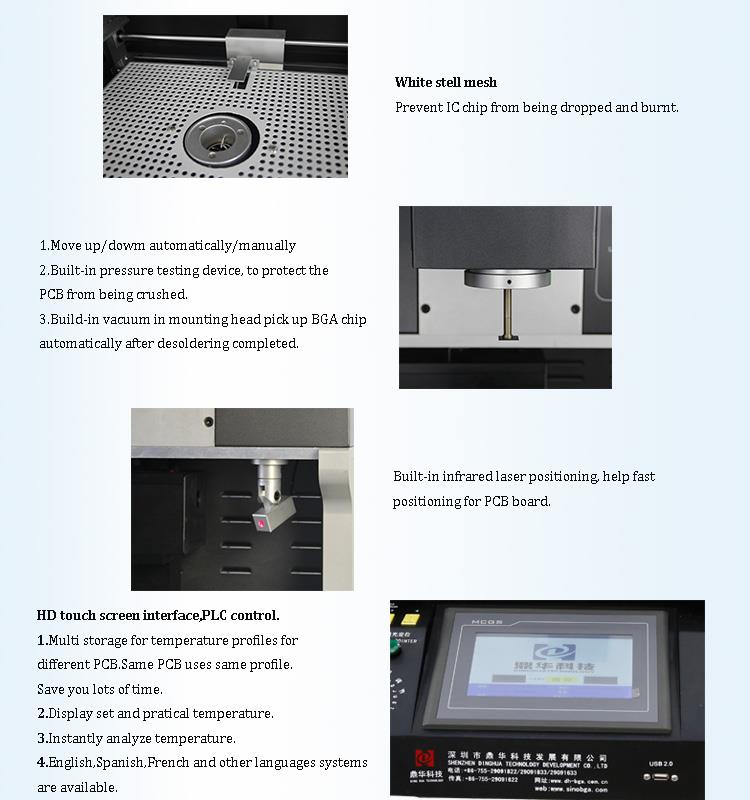

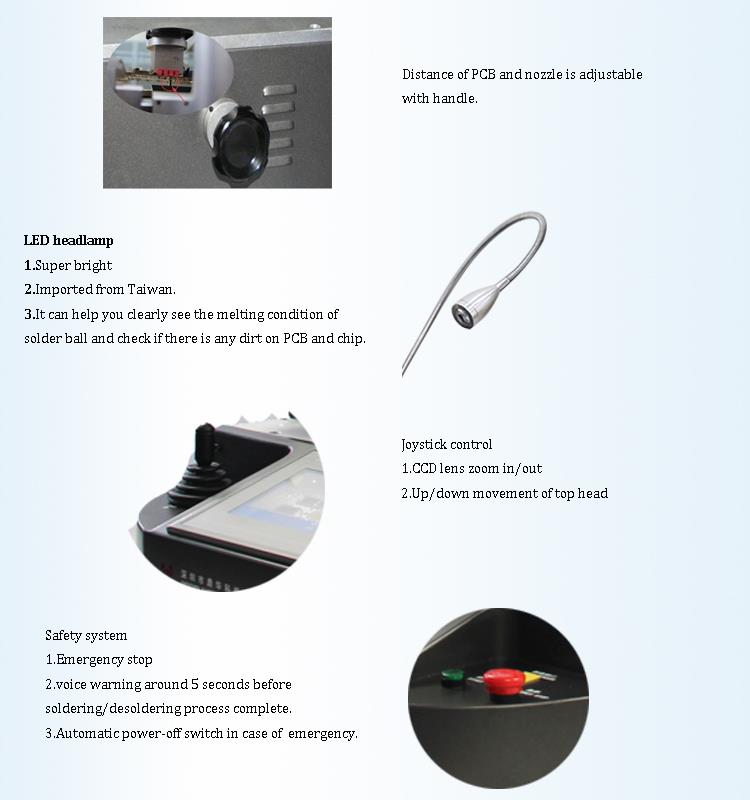

4. Išsami informacija apie automatinę BGA perdirbimo stotį

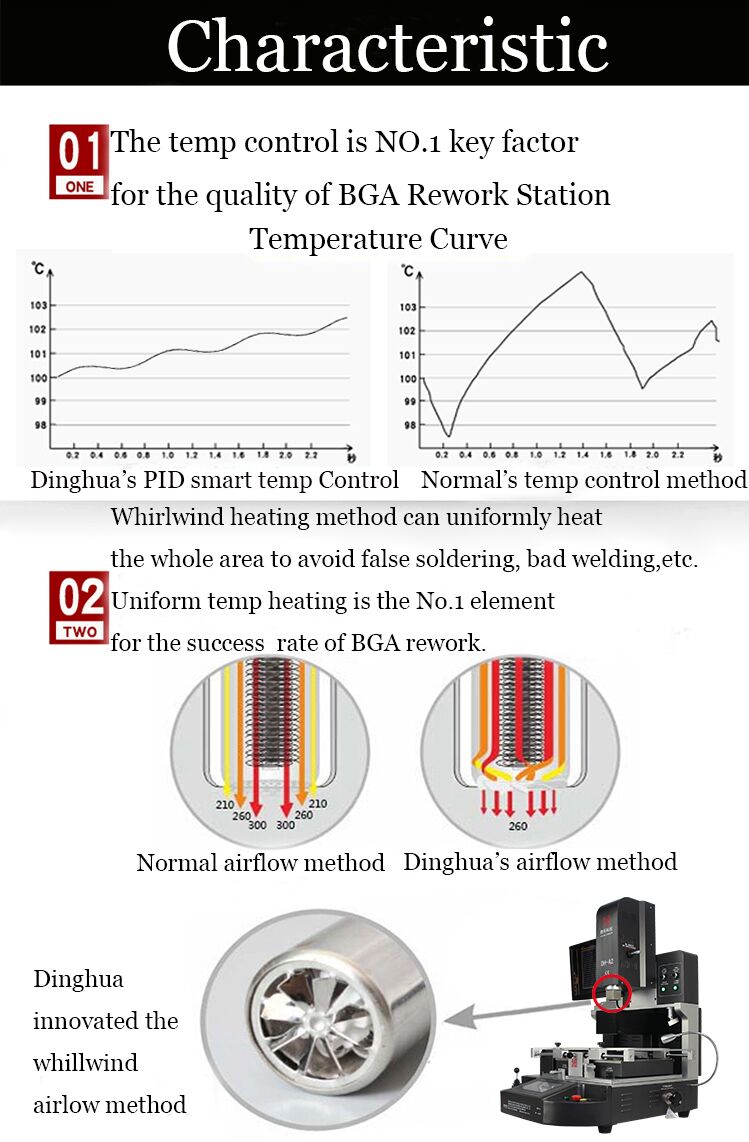

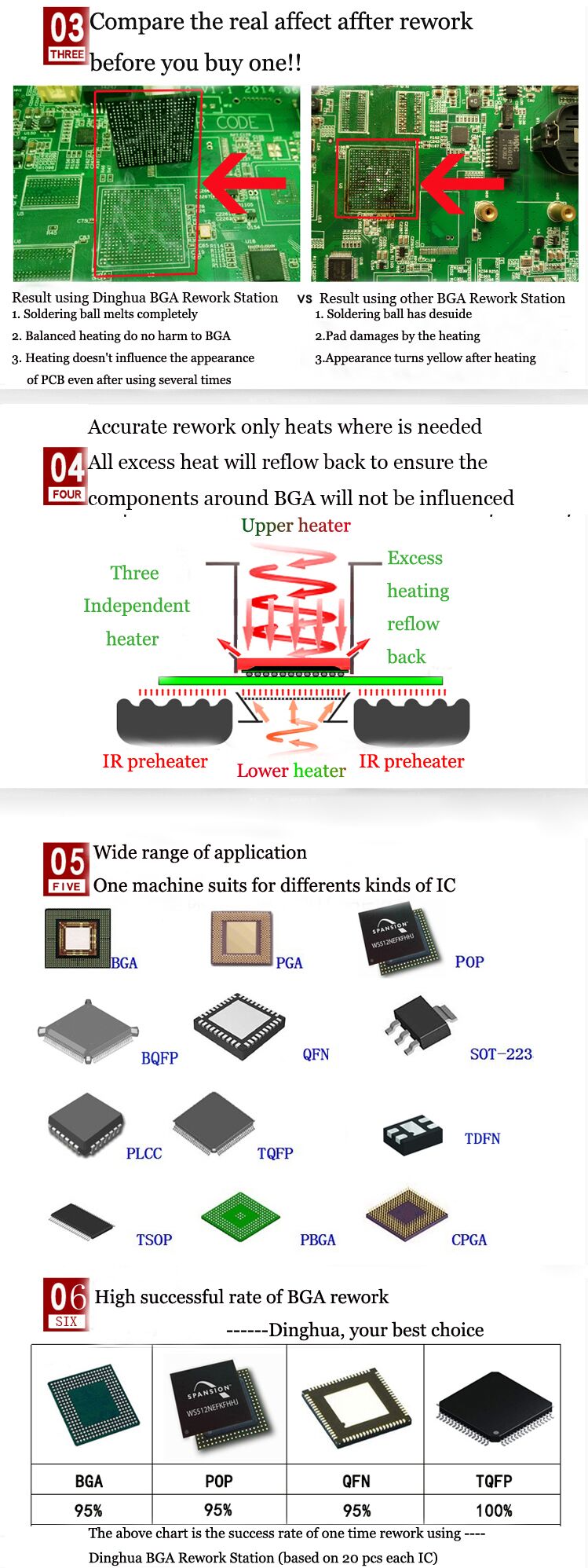

5. Kodėl verta rinktis mūsų automatinę BGA perdirbimo stotį?
6. Automatinio BGA perdirbimo stoties sertifikatas

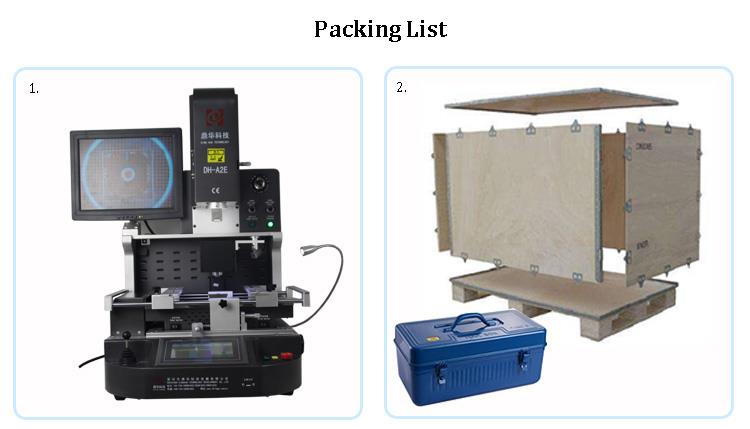

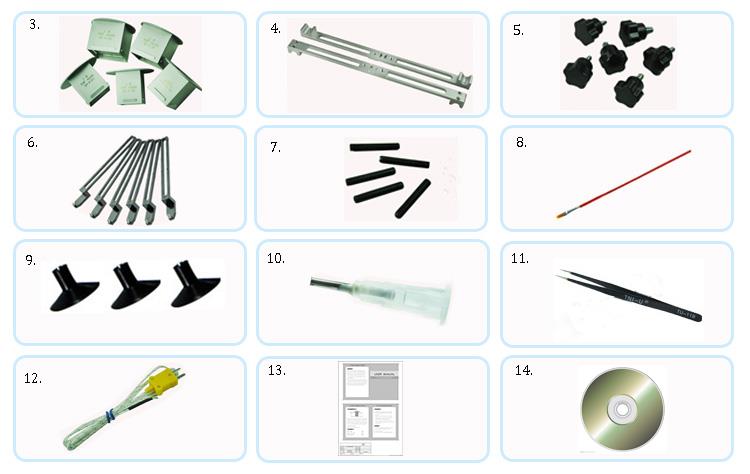

7. Automatinės BGA perdirbimo stoties pakavimas ir siuntimas
8. Susijusios žinios apie automatinę BGA perdirbimo stotį
BGA kamuoliukų padėjimo metodai ir būdai:
1. Pirma:Įsitikinkite, kad BGA rutulinio padėklo paviršius yra plokščias. Jei jis nėra plokščias, išlyginkite pagalvėlę. Jei jo akis nematoma, nuplaukite jį plovimo vandeniu ir patikrinkite liesdami. Neturėtų būti jokių įdubimų. Jei įklotas neblizga, įpilkite srauto ir trinkite įklotą pirmyn ir atgal, kol jis taps blizgus. Tai atlikus, trinkelę reikia nuvalyti.
2. Antra:Tai vienas iš pagrindinių žingsnių. Plokščiu mažu šepetėliu švelniai užtepkite litavimo pastos sluoksnį ant BGA padėklo. Fliusą reikia tepti tolygiai ir dosniai. Esant fluorescencinei šviesai, srautas turi atrodyti tolygiai paskirstytas. Jei tai daroma neteisingai, nesvarbu, ar šildote su plieniniu tinkleliu, ar be jo, tai gali sukelti problemų, ypač kaitinant be plieninio tinklelio, nes srautas įkais netolygiai, todėl gali atsirasti litavimo rutuliukų jungtys.
Svarbūs punktai:
- Plieninis tinklelis:Jis turi būti švarus ir neturi būti deformuotas. Jei deformuota, ją reikia pataisyti ranka; jei deformacija per stipri, tinklelis turi būti pakeistas.
- Litavimo rutulių pasirinkimas:Rinkoje parduodami litavimo rutuliai yra {{0}},2 mm, 0,25 mm, 0,3 mm, 0,35 mm, {{1) 0}},4 mm, 0,45 mm, 0,5 mm, 0,6 mm ir 0,76 mm. Būtinai rinkitės švarius vienodo dydžio litavimo rutulius ir atskirkite bešvinius ir švininius litavimo rutulius, nes skiriasi lydymosi temperatūra.
3. Trečia:Uždėkite lustą ant rutulio valdymo platformos pagrindo, tada užpilkite trafaretą ant plokščio plieno tinklelio paviršiaus, kad į kiekvieną skylę būtų išleistas atitinkamas litavimo rutulių skaičius. Švelniai pakratykite plieninį tinklelį, kad būtų tinkamai išdėstyti litavimo rutuliai, tada nuimkite plieninį tinklelį. Tada fotoaparatu nukirpkite litavimo rutulius ir perkelkite juos ant šildymo stalo. (Tirdydami litavimo rutulius, būtinai atskirkite temperatūras, kuriose yra švino ir be švino – paprastai švinas lydosi 190 laipsnių, o be švino – 240 laipsnių.) Kaitinant BGA, medžiaga, esanti po BGA, turi būti pagaminta iš nedidelio karščio. laidžias medžiagas, tokias kaip aukštos temperatūros audinys, kad greitai įkaistų. Tai apsaugo nuo lusto sugadinimo dėl ilgo kaitinimo.
4. Ketvirta:Kada šildymas turėtų sustoti? Kai litavimo rutulio spalva pasikeičia į pilką, o vėliau tampa blizgi ir skysta, laikas sustoti. Geriausia šildyti esant geram apšvietimui, geriausia fluorescencinei šviesai, kad būtų geriau matoma. (Pastaba: BGA vidurys paprastai įkaista lėčiau nei aplinkiniai plotai. Stebėkite, ar litavimo rutuliukai tampa nuo pilki iki šviesūs, kad parodytų, kad jie tinkamai įkaista. Naujokams tai gali būti sunku, todėl kitas būdas yra švelniai paliesti kaitinimo BGA su pincetu, jei litavimo rutulys deformuojasi į skystį, jis bus paruoštas. išlaikant jį judantį. Stenkitės nekoncentruoti šilumos į vieną vietą, nes tai gali sugadinti. BGA viduryje esantis litavimo rutulys pašviesės, kai šildymas bus baigtas. Kad rezultatas būtų sėkmingas, leiskite jam atvėsti natūraliai.
